Гидродроссели МДО путевые

В гидравлических системах промышленного оборудования точный контроль перемещений исполнительных механизмов – ключ к качеству и безопасности. Серия гидродросселей МДО путевых является классическим и проверенным решением для этих задач. Это аппараты с механическим управлением, предназначенные для плавного уменьшения скорости хода или полной остановки гидроцилиндров и гидромоторов в заданной точке рабочего цикла.

Описание и назначение серии

Гидродроссели МДО путевые разработаны для применения в гидрофицированных стационарных станках, прессах, технологических линиях и другом оборудовании. Их основное назначение – регулирование скорости движения поршня гидроцилиндра на последнем участке его хода и последующее плавное торможение. Благодаря наличию обратного клапана в некоторых модификациях, они также обеспечивают быстрый и беспрепятственный возврат исполнительного органа в исходное положение. Использование надежных и несложных в обслуживании гидродросселей МДО путевых позволяет повысить точность позиционирования и продлить срок службы всего гидравлического привода.

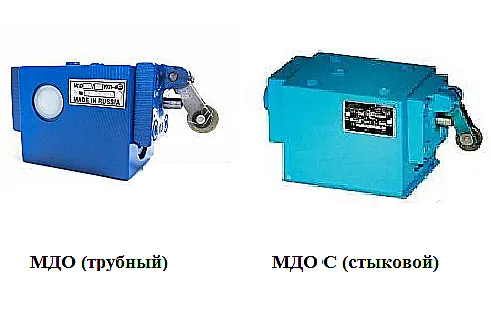

Гидродроссель МДО путевой механического типа для станков

Ключевые параметры и ТН ВЭД

Вся серия устройств характеризуется единым номинальным рабочим давлением – 32 МПа (320 бар), с возможностью кратковременных пиков до 35 МПа. Диапазон условных проходов (Ду) включает три основных типоразмера: 10, 20 и 32 мм, что позволяет подобрать модель под различную производительность системы. Монтаж возможен в двух исполнениях: компактном резьбовом или надежном стыковом (пластинчатом). Габаритные размеры и масса, соответственно, увеличиваются с ростом проходного сечения. Код ТН ВЭД для данной продукции – 8481 80 990 0 (прочие аппараты для трубопроводов, прочие).

Технические характеристики гидродросселей МДО

Все модели гидродросселей МДО путевых рассчитаны на работу с минеральными маслами общего назначения, соответствующими российским ГОСТам, с тонкостью фильтрации не грубее 25 мкм.

Принцип работы (основан на осевом перемещении золотника)

Рабочим органом гидродросселя МДО путевого является прецизионный золотник, перемещающийся в корпусе. В исходном положении он открыт, обеспечивая свободный проток жидкости из порта A в порт B. При срабатывании механического привода (например, наезде кулачка на ролик рычага) усилие через систему толкателей передается на золотник, заставляя его перемещаться и постепенно перекрывать кольцевую щель. Это создает гидравлическое сопротивление и снижает расход масла, замедляя исполнительный механизм. В моделях с суффиксом «К» имеется дополнительный регулируемый дроссель для установки минимальной «ползучей» скорости при полном перекрытии основного канала. В обратном направлении (B → A) поток проходит через встроенный обратный клапан (в моделях с суффиксом «Д»), обеспечивая быстрое движение без сопротивления.

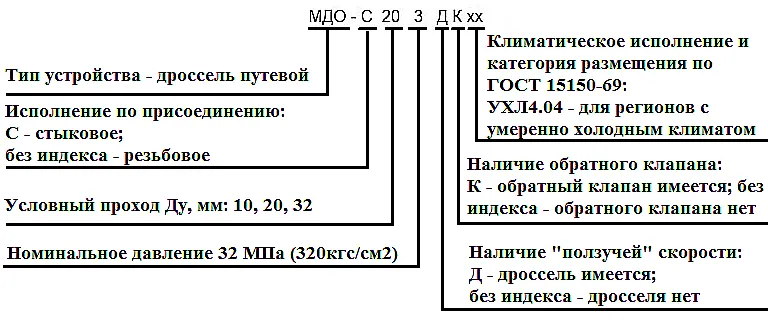

Схема условного обозначения гидродросселя МДО путевого

Условное обозначение и комплектации

МДО – 1 2 3, где:
МДО – марка (дроссель путевой).
1 – Условный проход (10, 20, 32 мм).
2 – Номер исполнения (3 – базовое).
3 – Особенности конструкции:
    • «Д» – с обратным клапаном для свободного обратного потока.
    • «К» – с дополнительным дросселем «ползучей» скорости.
    • «ДК» – комбинированное исполнение (и клапан, и дроссель).
    • Без букв – только основной дросселирующий золотник.
Префикс «С» перед цифрами (например, МДО-С203) указывает на стыковое (пластинчатое) присоединение. Отсутствие «С» означает резьбовое исполнение.

Загадка: Что может остановить многотонную станину станка одним лишь движением?
Ответ: Вовремя сработавший гидродроссель МДО путевой!

Техническая шутка: У гидравлика спросили: «Как сделать плавное движение цилиндра точным?» Он ответил: «Главное – не путать гидродроссель МДО путевой с дверной пружиной. Оба замедляют, но настройка у одного точнее, да и масло из двери потом сложно отмыть».

Температурный режим и срок службы

Нормальная эксплуатация гидродросселей МДО путевых допускается при температуре рабочей жидкости от +10°C до +70°C. При пуске системы рекомендуется предварительный прогрев масла до минимальной рабочей температуры. Для работы в условиях низких температур до –40°C окружающей среды требуется применение специальных морозостойких уплотнений и масел, а также защитных кожухов. Срок службы аппарата при соблюдении условий эксплуатации (чистота масла, отсутствие перегрузок) составляет не менее 8-10 лет. Модульная конструкция и ремонтопригодность позволяют производить замену изношенных внутренних компонентов (золотник, пружины, уплотнения) в условиях ремонтной мастерской, продлевая общий ресурс устройства.

Область применения и специфика эксплуатации

Гидродроссели МДО путевые находят широкое применение в металлообрабатывающих станках (токарных, фрезерных, строгальных) для торможения суппортов и столов, в гидравлических прессах для контроля скорости смыкания плит, в кузнечно-прессовом оборудовании. Они незаменимы везде, где требуется остановка движущейся массы в строго определенной позиции без ударных нагрузок. Универсальность подключения (возможность разворота крышки с рычагом на 90°) позволяет удобно интегрировать их в существующую компоновку оборудования. Для корректной работы требуется регулярный контроль состояния уплотнений и чистоты гидравлической жидкости.

Комплект для ремонта и типовые неисправности

В стандартный ремонтный комплект (РК) для гидродросселя МДО путевого обычно входят сменные уплотнительные кольца для корпуса, крышек и золотника, а также пружины обратного клапана и толкателя. Типовыми неисправностями, требующими ремонта, являются:
1. Подтекание масла через уплотнения – замена колец.
2. Нечеткое срабатывание или заедание золотника – загрязнение рабочей пары или износ.
3. Негерметичность обратного клапана – замена или притирка шарика/седла, замена пружины.

Примеры оформления заказа

• Пример 1: Для станка с максимальным расходом до 70 л/мин и давлением 25 МПа, с резьбовым подключением, требуется базовое торможение без обратного хода – подходит модель МДО-103.
• Пример 2: Для пресса с расходом 220 л/мин, стыковым монтажом, с необходимостью регулировки «ползучей» скорости – выбираем МДО-С203К.
• Пример 3: Для мощной гидросистемы с Ду 32 мм, требующей и свободного обратного потока, и точной настройки малых скоростей – оптимальный выбор МДО-С323ДК.

Поставщик промышленных компонентов ГИДРАВЛИКА осуществляет комплексные поставки гидродросселей МДО путевых всех типоразмеров и модификаций. Все аппараты поставляются с технической документацией, готовы к монтажу и эксплуатации. Мы гарантируем соответствие заявленным характеристикам и оказываем техническую поддержку по подбору и применению. Оформить заказ или получить консультацию можно через сайт 777-gidra.ru.
