Гидромотор ВЛГ400 А представляет собой высокомоментный лопастной приводной агрегат, предназначенный для создания вращательного движения исполнительных органов промышленного и горнодобывающего оборудования напрямую, без применения редукторов.
Описание и назначение гидромотора
Гидромотор ВЛГ400 А разработан для интеграции в гидравлические системы тяжелой техники, где требуется высокая мощность и надежность. Основной функцией устройства является преобразование энергии потока рабочей жидкости под давлением в механическую энергию вращения выходного вала с высоким моментом. Это универсальное решение для приводов конвейеров, лебедок, шнеков и других механизмов.
Основные массогабаритные показатели
Массо-габаритные характеристики являются ключевыми при проектировании монтажных узлов. Модель обладает компактными размерами для своего класса мощности. Код ТН ВЭД для данной позиции: 8412.29.800.
Таблица габаритных размеров и веса
| Параметр | Значение |
|---|
| Масса, кг | 86 |
| Длина, мм | 420 |
| Ширина, мм | 380 |
| Высота, мм | 310 |
Технические характеристики
Следующие параметры определяют область эффективного применения гидромотора ВЛГ400 А высокомоментного лопастного и позволяют выполнить точный расчет системы.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 2800 |
| Номинальный крутящий момент, Н·м | 4000 |
| Максимальное давление на входе, МПа | 12.5 |
| Частота вращения вала, об/мин | 6–75 |
| Диапазон температур рабочей среды, °C | 0…+50 |
| Полный КПД | 0.77 |
| Тип рабочей среды | Гидравлические масла с вязкостью 3–10×10⁻⁵ м²/с |
| Рекомендуемый класс фильтрации | 2.5 – 10 мкм |
| Тип присоединения (по умолчанию) | Фланец крепления ISO 5211 |
Преимущества и особенности эксплуатации
Гидромотор ВЛГ400 А высокомоментный лопастной предлагает ряд ключевых эксплуатационных выгод для промышленных предприятий.
- Отказ от редуктора: Конструкция лопастного типа обеспечивает высокий стартовый момент и низкую скорость вращения, что во многих случаях делает ненужным установку промежуточных редукторов, упрощая кинематическую схему.
- Сокращение издержек: Исключение редуктора из цепи привода ведет к снижению капитальных затрат на оборудование, а также уменьшает затраты на его последующее техническое обслуживание.
- Высокая надежность и ресурс: При соблюдении требований по качеству масла и фильтрации ресурс работы агрегата превышает 10 000 моточасов, минимизируя риски внезапных отказов и простоев техники.
- Плавность и стабильность работы: Лопастной механизм гарантирует бесступенчатое и плавное регулирование скорости в заявленном диапазоне, что важно для точных операций. Стабильность поддерживаемого давления и момента позволяет повысить качество технологических процессов.
- Универсальная совместимость: Агрегат легко интегрируется в существующие гидравлические станции, совместим с насосными группами большинства производителей, работающими в соответствующем диапазоне давлений и расходов.
Принцип работы в гидросистеме
Гидравлическое масло под давлением от насосной группы подается во входной порт гидромотора. Внутри корпуса рабочая среда воздействует на лопасти ротора, закрепленные в эксцентрично расположенных пазах. Под действием давления лопасти выдвигаются, создавая вращающее усилие. Ротор вращается, передавая крутящий момент через шлицевой вал на исполнительный механизм. Отработанное масло по сливной магистрали возвращается в гидробак через выходной порт. Управление скоростью вращения осуществляется путем регулирования потока рабочей жидкости.

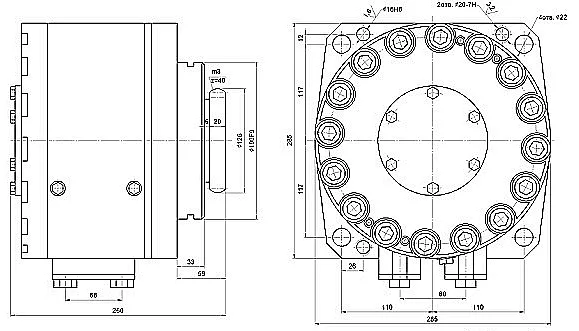

Высокомоментный лопастной гидромотор ВЛГ400 А, вид со стороны присоединительных портов, размеры для монтажа.
Температурный режим и ресурс работы
Эксплуатация гидромотора ВЛГ400 А высокомоментного лопастного допустима при температурах рабочей жидкости от 0°C до +50°C. Выход за эти границы ведет к изменению вязкости масла, повышенному износу или, наоборот, ухудшению смазки, что сокращает межсервисный интервал. Ресурс в 10 000 часов достигается при работе в штатном режиме непрерывной или циклической нагрузки с соблюдением ключевых требований: использование рекомендованных по вязкости масел, поддержание класса чистоты фильтрации, отсутствие гидроударов и работа в разрешенном диапазоне давлений.
Области применения и типы оборудования
Гидромотор востребован в отраслях, где оборудование работает в условиях высоких нагрузок и требует большой мощности на низких оборотах.
- Горнодобывающая промышленность: Приводы шахтных комбайнов, конвейеров для транспортировки породы, лебедок, механизмов поворота ковшей.
- Буровая техника: Привод вращения буровых штанг в установках для разведки и добычи полезных ископаемых.
- Перерабатывающая и металлургическая промышленность: Приводы рольгангов для сортировки, шнековых питателей, подъемно-поворотных механизмов.
- Строительная и карьерная техника: Может применяться в составе гидростанций для управления вспомогательными механизмами тяжелых экскаваторов и самосвалов.
Выбор данного гидромотора особенно оправдан для модернизации существующих машин, например, экскаваторов ЭКГ, где требуются высокомоментные надежные приводы.
Состав ремкомплекта и типовые изнашивающиеся детали
При длительной эксплуатации наибольшему износу подвержены элементы, работающие в условиях трения и постоянного давления.
| Наименование изнашивающейся детали | Типичная причина износа |
|---|
| Лопасти (пластины) ротора | Абразивный износ при загрязнении масла или недостаточной его смазывающей способности. |
| Уплотнительные манжеты (сальники) вала | Потеря эластичности из-за перепадов температур, высокого давления или некорректных условий хранения запчастей. |
| Корпусные уплотнения (торцевые) | Повреждение при перекосе во время монтажа или вследствие гидроударов. |
| Подшипники скольжения ротора | Износ из-за недостаточной смазки или попадания абразивных частиц в зазор. |
Условное обозначение модели
Индекс ВЛГ400 А расшифровывается следующим образом: В – высокомоментный; Л – лопастной (тип рабочего органа); Г – гидравлический; 400 – величина номинального крутящего момента, выраженная в килограмм-силах на метр (кгс×м); А – модификация исполнения (базовая).
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок для обеспечения долговечной работы:
- Несоответствие давления: Выбор модели только по габаритам или моменту без учета максимального рабочего давления в системе (12.5 МПа для данной модели).
- Игнорирование расхода: Рабочий объем 2800 см³ требует определенной производительности насоса. Недостаточный расход не позволит развить полную мощность, избыточный может привести к перегреву.
- Пренебрежение температурным диапазоном: Установка на оборудование, работающее в арктических условиях ниже 0°C или в горячих цехах выше +50°C, без дополнительных мер.
- Некорректный тип рабочей среды: Использование негидравлических масел или жидкостей на водной основе, не одобренных производителем.
Примеры заказа
Запрос на поставку может быть оформлен в нескольких вариантах в зависимости от требований техзадания.
- Базовая комплектация: Гидромотор ВЛГ400 А высокомоментный лопастной, с фланцем крепления ISO 5211, согласно техническим условиям ТУ 4142-003-73426865-2007.
- Комплект для модернизации: Заказ нескольких единиц гидромоторов ВЛГ400 А с комплектом крепежа, манометрами и инструкцией для замены на экскаваторах ЭКГ-8,3.
- Поставка с ремкомплектом: Гидромотор ВЛГ400 А плюс заводской набор запасных частей (втулки, лопасти, уплотнения) для формирования сервисного запаса на предприятии.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать гидромотор ВЛГ400 А по давлению и расходу?
Для корректной работы необходимо обеспечить соответствие давления в системе максимальному значению 12.5 МПа и проверить, что насос способен обеспечить расход, необходимый для достижения требуемой скорости вращения (3-110 л/мин). Расчетный расход для номинальной частоты 75 об/мин составляет около 210 л/мин (с учетом объемного КПД).
Каковы сроки поставки в мой город по России? Есть ли складской остаток?
Точную информацию по наличию и срокам уточняйте у менеджеров.
Можно ли эксплуатировать гидромотор в агрессивных условиях (пыль, мороз, открытые площадки)?
Стандартное исполнение гидромотора ВЛГ400 А рассчитано на работу в закрытых помещениях или на оборудовании с защитными кожухами. Для эксплуатации при температурах ниже 0°C требуется система предпускового подогрева гидравлического масла в баке. Работа в условиях высокой запыленности требует более частой замены фильтров тонкой очистки (каждые 250 часов вместо 500) и контроля состояния уплотнений вала.
Совместим ли данный гидромотор с моим старым оборудованием? Как подобрать аналог?
Для проверки совместимости необходимы паспортные данные вашей гидравлической системы: максимальное давление, тип фланца соединения или резьбы портов (G, SAE), диаметр и тип шлицев выходного вала. Специалисты компании на основе этих данных, а также требуемого крутящего момента и скорости вращения, помогут подтвердить совместимость гидромотора ВЛГ400 А высокомоментного лопастного или подобрать функциональный аналог из нашего каталога.
Заключение и условия сотрудничества
Оборудование бренда ГИДРАВЛИК, к которому относится гидромотор ВЛГ400 А высокомоментный лопастной, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем строгое соответствие заявленным техническим параметрам, сертификацию и сопроводительную документацию. Наши инженеры готовы оказать техническую консультацию, помочь в подборе решения под существующую систему или предложить вариант для нового проекта. Доставка осуществляется по всей территории Российской Федерации и в страны СНГ — в страны СНГ.
Для оформления заявки, уточнения цены или получения консультации воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нами по телефону, указанному в разделе Контакты.
