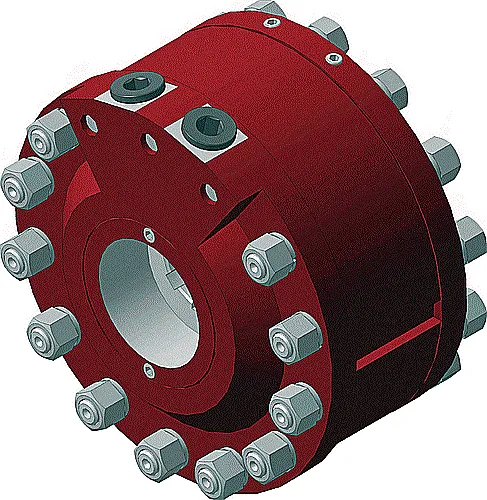

Описание и назначение
Гидровращатель ГПР-Ф-М-2500 — высокомоментный гидравлический двигатель, предназначенный для привода рабочих органов с низкой частотой вращения, но высокими требованиями к точности позиционирования и стабильности вращающего момента. Основное применение Гидровращателя ГПР-Ф-М-2500 — механизмы поворота и вращения в составе буровой, лесозаготовительной, дорожно-строительной и сельскохозяйственной техники.
Вес, габариты и Код ТН ВЭД
Масса стандартной комплектации Гидровращателя ГПР-Ф-М-2500 составляет 22 кг. Габаритные размеры: длина 110 мм, ширина 30 мм. Данные параметры могут незначительно варьироваться в зависимости от конфигурации заказа (наличие рычага, адаптера). Учитывайте это при планировании монтажа в стесненных условиях. Общероссийский классификатор продукции для гидравлических двигателей — Код ТН ВЭД 8412 29 000 0.
| Параметр | Значение* |
|---|
| Масса, кг | 22 |
| Длина (L), мм | 110 |
| Ширина (L1), мм | 30 |
| Код ТН ВЭД | 8412 29 000 0 |
* Базовое исполнение без дополнительных рычагов или переходников
Изображение 1: Габаритные размеры Гидровращателя ГПР-Ф-М-2500 со шпоночным пазом на валу.
Изображение 2: Конструктивный чертеж с присоединительными размерами и вариантами крепления фланца.
Обсуждают два механика планетарный редуктор. Один говорит: «Смотри, сателлиты, как планеты, вращаются вокруг солнца!» Второй смотрит на Гидровращатель ГПР-Ф-М-2500 и отвечает: «Ну, а крутящий момент у него — просто космический!»
Технические характеристики и область применения
| Параметр | Значение |
|---|
| Рабочее давление, номинальное/макс. | 16 МПа / 20 МПа (кратковременно) |
| Диапазон температур рабочей среды | От -40°C до +80°C |
| Тип рабочей среды | Минеральные, синтетические гидравлические масла (ISO VG 32, 46, 68) |
| Расход, номинальный/макс. | 80 л/мин |
| Крутящий момент, номинальный | 4300 Нм |
| Рабочий объем | 2500 см³ |
| Частота вращения, ном./мин./макс. | 32 об/мин / 3 об/мин / 48 об/мин |
| Масса (основная) | 22 кг |

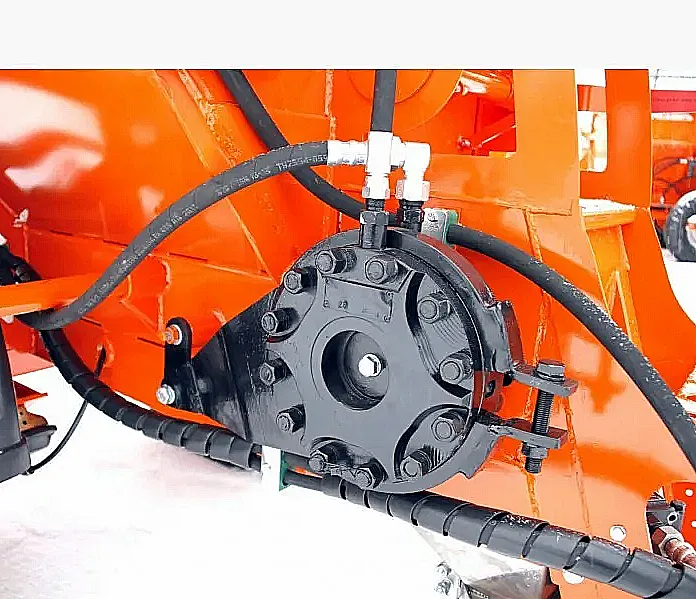

Гидровращатель ГПР-Ф-М-2500 находит применение в различных отраслях, где критична надежность гидропривода при высоких нагрузках. Основная область использования — комплектация серийной и специальной техники.
- Буровое оборудование: Привод механизмов поворота и подачи в установках УРБ-2А2, УРБ-2,5А.
- Лесопромышленная техника: Вращение захватов манипуляторов на харвестерах и форвардерах, привод режущих головок.
- Дорожно-строительные машины: Привод механизмов фрезерных и грунторезных барабанов (например, в дорожных фрезах).
- Сельскохозяйственные комбайны: Привод механизмов наклонения траверс, систем выгрузки.
- Грузоподъемное оборудование: Механизмы поворота башен стреловых кранов и манипуляторов.
Преимущества и особенности эксплуатации
Использование гидромотора этой серии в составе гидросистемы обеспечивает ряд значимых эксплуатационных выгод.
- Высокая удельная мощность: Конструкция роторно-планетарного механизма обеспечивает выдающийся крутящий момент при компактных габаритах и умеренном рабочем давлении.
- Снижение нагрузки на гидросистему: Плавный пуск и регулировка скорости вращения от 3 до 48 об/мин минимизируют гидравлические удары, продлевая ресурс насосных групп и трубопроводов.
- Увеличенный межсервисный интервал: Рассчитан на ресурс до 6000 моточаров при соблюдении требований к качеству масла, что сокращает простой техники на обслуживании.
- Универсальность подключения: Стандартные фланцевые и резьбовые присоединения облегчают монтаж и замену устаревших или импортных аналогов в существующей системе.
- Стабильность под нагрузкой: Планетарная передача эффективно гасит радиальные нагрузки на вал, обеспечивая ровное вращение даже при переменном внешнем моменте.
Принцип работы и температурный режим
Принцип действия Гидровращателя ГПР-Ф-М-2500 основан на преобразовании энергии гидравлического потока в механическое вращательное движение через роторно-планетарный механизм. Подаваемое под давлением масло поступает в рабочие камеры, приводя в движение сателлиты планетарного блока. Вращение сателлитов передается на водило, связанное с выходным валом. Реверс осуществляется простым переключением направления потока масла. Конструкция исключает «заклинивание» при реверсировании, что характерно для некоторых типов гидромоторов.
Оборудование рассчитано на работу в широком температурном диапазоне окружающей среды и рабочей жидкости: от -40°C до +80°C. Для запуска и стабильной работы в условиях низких температур рекомендуется использование масел с соответствующими низкотемпературными свойствами и, при необходимости, предварительный прогрев гидросистемы. Срок службы напрямую зависит от соблюдения температурного режима, качества фильтрации масла (рекомендуемый класс чистоты не ниже NAS 9) и поддержания давления в рамках паспортных значений.
Условное обозначение и состав ремкомплекта
Расшифровка индекса модели ГПР-Ф-М-2500:
- ГПР — Гидравлический Планетарный Роторный (тип двигателя).
- Ф — Фланцевое крепление корпуса.
- М — Модернизированное исполнение, с улучшенными уплотнениями и подшипниковыми узлами.
- 2500 — Рабочий объем в кубических сантиметрах (2500 см³).
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы и подшипники. В стандартный ремкомплект для Гидровращателя ГПР-Ф-М-2500 входят:
| Наименование запчасти | Типовой ресурс, ч | Признаки износа |
|---|
| Манжеты радиальные (сальники) | 3000-4000 | Потеки масла по валу, запыление |
| Уплотнительные кольца (O-rings) портальные | 2000-3000 | Внешняя течь в местах соединения |
| Подшипники упорно-радиальные | 4000-5000 | Появление люфта вала, повышенный шум |
| Уплотнения распределительного узла | 4000-5000 | Падение давления, снижение КПД |
Габаритные и присоединительные размеры для монтажа
Правильный подбор по размерам — ключ к успешной установке. Основные размеры для проверки совместимости с мотор-редуктором или принимающим валом:
| Обозначение | Размер, мм | Назначение |
|---|
| L (габаритная длина корпуса) | 110 | Определяет требуемое пространство для установки |
| L1 (ширина фланца) | 30 | Задает межосевое расстояние крепежных отверстий |
| Диаметр выходного вала | Уточняется по чертежу | Для подбора шпонки или соединения |
Перед заказом рекомендуется сверить посадочные места и размеры вала с имеющейся документацией на оборудование. При необходимости инженеры ГИДРАВЛИКИ готовы оказать консультативную поддержку.
Типичные ошибки при подборе гидровращателя
- Выбор только по крутящему моменту, без учета расхода гидросистемы. Недостаточный расход насоса не позволит развить номинальную частоту вращения, а избыточный может потребовать установки дросселя на линии.
- Игнорирование типа рабочей среды. Использование несовместимых жидкостей (например, ПГС, водомасляных эмульсий без согласования) приводит к быстрому выходу из строя уплотнений.
- Пренебрежение температурным диапазоном для конкретного региона эксплуатации. Это критично для техники, работающей на открытом воздухе в зимний период.
- Неверный подбор по присоединительным размерам. Важно учитывать не только шаг резьбы подвода, но и схему крепления фланца к раме.
Примеры заказа и поставки
Для оформления запроса можно использовать следующие типовые артикулы, указывая нужную конфигурацию:
- ГПР-Ф-М-2500-12 — Базовая модель Гидровращателя ГПР-Ф-М-2500 со стандартным валом под шпонку.
- ГПР-Ф-М-2500-12Р500 — Комплект с приваренным или съемным рычагом длиной 500 мм.
- ГПР-Ф-М-2500-X — Исполнение с усиленными уплотнениями для работы в системах с агрессивными синтетическими маслами или при повышенных требованиях к чистоте.
Поставка осуществляется со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Доставка возможна во все регионы России и страны СНГ. Точные сроки и стоимость логистики рассчитываются индивидуально после уточнения адреса.
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА — прямые поставки с завода-изготовителя для российского рынка. Мы гарантируем соответствие технических параметров, указанных в паспорте на Гидровращатель ГПР-Ф-М-2500, обеспечиваем техническую поддержку при подборе аналога под вашу существующую гидросистему и консультируем по вопросам монтажа и обслуживания. Чтобы уточнить наличие, стоимость и получить персональное коммерческое предложение, оставьте заявку на сайте или свяжитесь с нашими специалистами.
