Описание и назначение электродвигателя ВРА 160S6 РВ ExdI
Электродвигатель ВРА 160S6 РВ ExdI представляет собой асинхронный трехфазный мотор во взрывонепроницаемом исполнении, предназначенный для продолжительной работы на рудниках, в угольных шахтах и на других предприятиях с повышенной взрывоопасностью. Основная функция агрегата – надежный привод стационарного оборудования в условиях присутствия метана, других рудничных газов и горючей пыли.
Технические характеристики
| Основные параметры электродвигателя ВРА 160S6 РВ ExdI |
| Номинальная мощность, кВт |
5,5 |
| Тип двигателя |
Асинхронный трехфазный, взрывозащищенный |
| Частота вращения вала, об/мин |
960 (синхронная 1000) |
| Напряжение питания, В |
220/380 |
| Номинальный ток, Iн, А |
12,9 |
| Коэффициент полезного действия, η, % |
84 |
| Коэффициент мощности, cos φ |
0,77 |
| Кратность пускового момента, Мп/Мн |
2,1 |
| Кратность максимального момента, Mmax/Мн |
2,1 |
| Режим работы по ГОСТ |
S1 (продолжительный) |
| Маркировка взрывозащиты |
1ExdIIBT4 |
| Климатическое исполнение |
У2.5, Т2.5, УХЛ2.5 |
| Степень защиты оболочки |
IP54, IP55 |
Габаритные размеры и масса
Вес, габаритные размеры и Код ТН ВЭД являются ключевыми параметрами для интеграции двигателя ВРА 160S6 РВ ExdI в существующие конструкции.

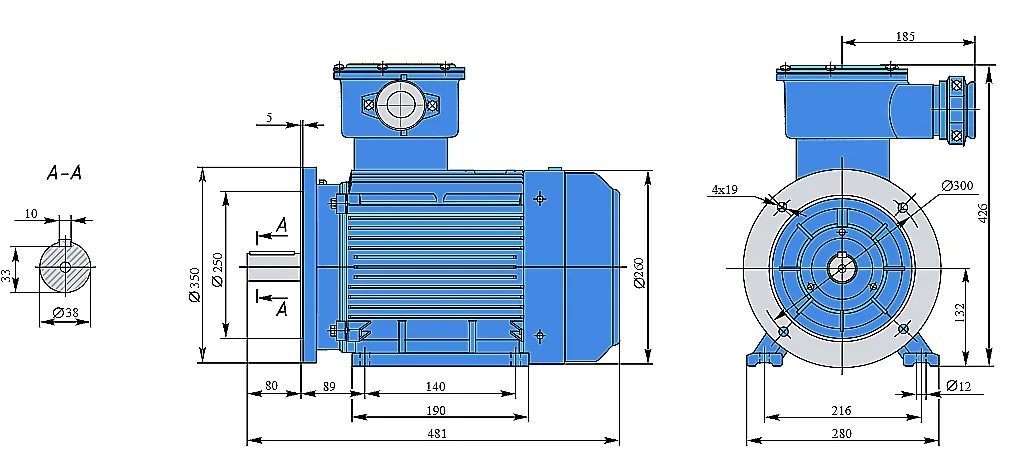

| Габаритные и присоединительные размеры |
| Габаритные размеры (ВхДхГ), мм |
426 x 481 x 260 |
| Диаметр вала, мм |
38 |
| Диаметр фланца (для исполнений с фланцем), мм |
350 |
| Масса, кг |
85 |
| Код ТН ВЭД |
8501 51 100 0 |
Работник спрашивает у инженера на шахте: «Почему этот электродвигатель ВРА 160S6 РВ ExdI такой тяжелый?» – «Чтобы даже при взрыве газа он не улетел в соседний штрек, а просто продолжит работать на месте».
Преимущества и особенности эксплуатации
- Высокая надежность для опасных сред. Исполнение РВ ExdI с маркировкой 1ExdIIBT4 гарантирует работу в присутствии метана и взрывоопасной пыли, что критически важно для рудничной техники.
- Увеличенный ресурс и снижение простоев. Конструкция двигателя ВРА 160S6 РВ ExdI предусматривает ресурс не менее 30 000 часов до капитального ремонта, что минимизирует затраты на обслуживание и сокращает незапланированные остановки производства.
- Гибкость монтажа. Двигатель предлагается в трех стандартных монтажных исполнениях (IM 1001, IM 2001, IM 3011), что позволяет интегрировать его в различные конфигурации привода без значительных переделок.
- Защищенная коммутация. Взрывонепроницаемая соединительная коробка не требует демонтажа для подключения кабелей, упрощая установку и обслуживание.
Принцип работы и конструктивные особенности
Как и любой асинхронный двигатель ВРА 160S6 РВ ExdI, данная модель работает по принципу создания вращающегося магнитного поля статором, которое индуцирует токи в короткозамкнутом роторе, приводя его в движение. Ключевое отличие – прочная литая чугунная оболочка, способная выдержать давление взрыва внутри корпуса без передачи детонации во внешнюю среду. Герметичные вводы и фланцевые соединения обеспечивают необходимый уровень защиты.
Температурный режим и срок службы
Электродвигатель ВРА 160S6 РВ ExdI рассчитан на продолжительный режим работы S1 в широком температурном диапазоне, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ2.5). Нагрузочные характеристики позволяют переносить пусковые и максимальные моменты, в 2,1 раза превышающие номинальные. Срок службы напрямую зависит от соблюдения условий эксплуатации: качества сетевого напряжения, частоты пусков, отсутствия перегрузок и своевременного технического обслуживания подшипниковых узлов.
Область применения и типовое оборудование
Электродвигатель ВРА 160S6 РВ ExdI предназначен в первую очередь для работы в горнодобывающей промышленности. Он применяется для привода механизмов в подземных выработках и на поверхности: вентиляторов главного и местного проветривания, конвейеров, лебедок, насосных станций, подъемных машин и других стационарных установок, расположенных во взрывоопасных зонах. Также он может использоваться на обогатительных фабриках, химических заводах и нефтеперерабатывающих предприятиях, где существуют риски образования взрывоопасных смесей.
Условное обозначение и расшифровка модели
Расшифровка индекса электродвигателя ВРА 160S6 РВ ExdI:
ВРА – взрывозащищенный рудничный асинхронный двигатель.
160 – высота оси вращения (160 мм).
S – установочный размер по длине станины (средняя длина для данного габарита).
6 – число полюсов (соответствует синхронной частоте вращения 1000 об/мин).
РВ ExdI – исполнение двигателя: РВ – рудничное взрывозащищенное; ExdI – взрывонепроницаемая оболочка для рудничного исполнения (категория I).
Боковой вид электродвигателя ВРА 160S6 в исполнении IM 1001 (монтаж на лапах). Четко видны литая станина, ребра охлаждения и защищенная клеммная коробка.

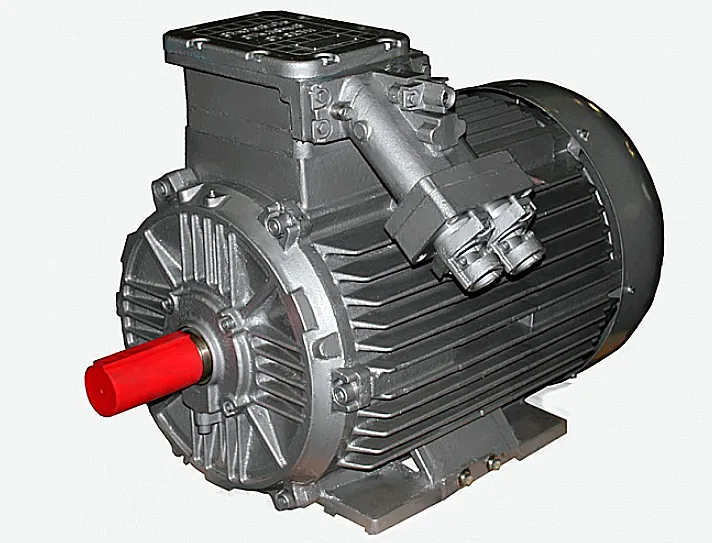

Вид электродвигателя ВРА 160S6 РВ ExdI со стороны выходного вала и фланца для монтажа (исполнение IM 2001 или IM 3011).
Типичные ошибки при подборе
- Игнорирование категории взрывозащиты. Использование двигателей общего назначения или с менее строгой защитой (Exe, Exn) в условиях рудника недопустимо и нарушает правила безопасности.
- Неверный выбор монтажного исполнения (IM). Несоответствие способа крепления (лапы, фланец или комбинированное) конструкции приводного механизма ведет к сложностям установки и нарушению соосности.
- Неучет реального режима нагрузки. Необходимо проверять, что рабочий момент и количество пусков не превышают характеристик двигателя ВРА 160S6 РВ ExdI, особенно при неноминальном напряжении.
Варианты заказа
При оформлении заказа конкретная конфигурация двигателя ВРА 160S6 РВ ExdI определяется его исполнением.
Пример 1: Базовая модель ВРА 160S6 РВ ExdI в исполнении IM 1001 (монтаж на лапах), IP54, климатическое исполнение У2.5.
Пример 2: Модель ВРА 160S6 РВ ExdI в исполнении IM 2001 (лапы и фланец), степень защиты IP55 для более запыленных условий.
Пример 3: Модель ВРА 160S6 РВ ExdI в исполнении IM 3011 (фланец без лап), климатическое исполнение УХЛ2.5 для северных регионов.
