Предохранительные клапаны типа AGAM

Предохранительные клапаны непрямого действия типа AGAM с уравновешенным запорным элементом предназначены для работы в гидравлических системах.

Структура условного обозначения клапанов AGAM

AGAM

210

100/100

24DC

(1)

Синтетические жидкости:

/WG = водный гликоль

/PE = фосфорнокислый эфир

Номер чертежа

Напряжение питания:

00= электромагнитный клапан без катушек (только для OI электромагнитов)

X= без разъема

Электромагнит пилота:

I= электромагнит OI (DHI) для переменного и постоянного тока

Опции:

V= настройка давления при помощи винта с ручкой вместо винта под ключ и защитным колпачком

Диапазон давлений для второй и третьей настроек:

50= 4÷50 атм;

100= 6÷100 атм;

210= 7÷210 атм;

350= 8÷350 атм

Диапазон давлений:

50= 4÷50 атм;

100= 6÷100 атм;

210= 7÷210 атм;

350= 8÷350 атм

0= разгрузка при выключенном электромагните

1= разгрузка при включенном электромагните

2= без разгрузки

Количество настроек по давлению:

1= одна настройка по давлению

2= две настройки по давлению

3= три настройки по давлению

Nазмер (ISO 6264):

10= Nазмер 10;

20= Nазмер 20;

32= Nазмер 32

AGAM= предохранительный клапан пристыковочного исполнения

(1) Только для AGAM с разгружающим клапаном и/или выбором давления настройки

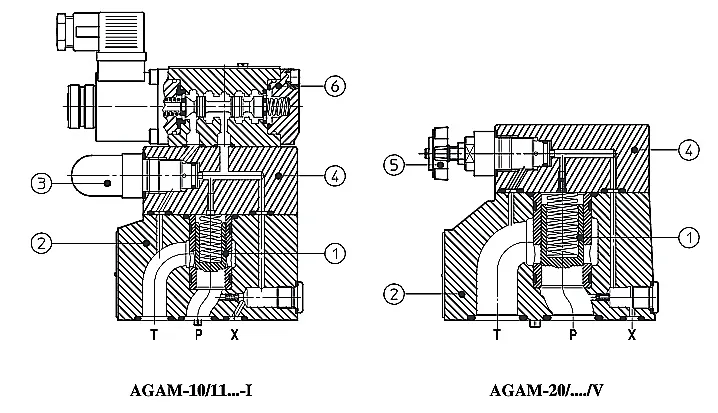

В стандартном исполнении давление, управляющее запорным элементом 1 основного каскада 2 регулируется с помощью винта, закрытого защитным колпачком 3 в корпусе 4.

По заказу возможно исполнение, в котором настройка давления изменяется при помощи винта с ручкой 5 вместо винта под ключ с защитным колпачком.

Клапан типа AGAM может быть снабжен разгружающим электромагнитным клапаном 6 (для нормально открытых или нормально закрытых клапанов).

Монтажная поверхность: ISO 6264 размеры 10, 20 и 32 максимальный расход: 200, 400, и 600 л/мин соответственно. Давление до 350 атм.

Технические характеристики клапанов AGAM

Монтажное положение/ориентация	Любое
Параметры стыковочной поверхности	Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)
Температура окружающей среды	от -20°C до + 70°C
Рабочая жидкость	Гидравлическое масло по DIN 51524...535; по остальным жидкостям
Рекомендуемая вязкость	15÷100 сСт при 40ºС (ISO VG 15÷100)
Класс чистоты рабочей жидкости	ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)
Температура рабочей жидкости	T ≤ 80°C, при T ≥ 60°C выберите исполнение уплотнений /PE

Гидравлические характеристики предохранительных клапанов AGAM

Размер клапана	AGAM-10	AGAM-20	AGAM-32
Максимальный расход (л/мин)	200	400	600
Диапазон давлений (бар)	4 ÷ 50; 6 ÷ 100; 7 ÷ 210; 8 ÷ 350

Электрические характеристики клапанов AGAM с электромагнитным клапаном

Тип электромагнита	Напряжение питания от внешнего источника (1) (2)		Тип раъёма	Потребляемая мощность (4)	Код запасной катушки (6)	Цвет метки катушки
OI	Постоянный ток	6DC 12DC 24DC 48DC	SP-666 или SP-667	33 Вт	SP-COU-6DC /80 SP-COU-12DC /80 SP-COU-24DC /80 SP-COU-48DC /80	коричневый зеленый красный серебристый
OI	Переменный ток	110/50 AC (3) 120/60 AC 230/80 AC (3) 230/60 AC	SP-666 или SP-667	60 ВА (5)	SP-COI-110/50/60AC /80 SP-COI-120/60AC /80 SP-COI-230/50/60AC /80 SP-COI-230/60AC /80	желтый белый голубой серебристый

(1) Bоминальное отклонение напряжения ±10%.
(2) Возможны исполнения на другие напряжения питания.
(3) К'атушки могут работать при частоте тока 60 Гц, при этом снижаются характеристики на 10-15% и потребляемая мощность составляет 55 ВА.
(4) Ориентировочные показатели полученные при испытаниях в нормальных условиях при температуре окружающей среды и катушки 20°C.
(5) При включении электромагнита величина скачка тока в три раза превышает величину тока удержания, при этом потребляемая мощность возрастает до 150 ВА.
(6) Класс защиты H; продолжительность включения 100%. Степень защиты разъема: IP 65.

Модульные предохранительные проточные клапана AGAM ATOS	Аналоги
Клапан предохранительный HG 014/32-41
Клапан предохранительный HG 011/32-41
Kлапаны:
AGAM-10/100	МКПВ10/3С2Р1
AGAM-10/210	МКПВ10/3С2Р2
AGAM-10/350	МКПВ10/3С2Р3
AGAM-10/10/350	МКПВ10/3С3Р3 Г24
AGAM-20/100	МКПВ20/3С2Р
AGAM-20/210	МКПВ20/3С2Р2
AGAM-20/10/210	МКПВ20/3С3Р2 Г24
AGAM-20/350	МКПВ20/3С2Р3
AGIS-10/100
AGIS-10/210
AGIS-10/350
AGIS-20/100
AGIS-20/210
AGIS-20/350

Присоединительные размеры клапанов AGAM

Монтаж плиты

Тип клапана	Модель плиты	Расположение каналов	Присоединение			Диаметр каналов мм			Масса кг
Тип клапана	Модель плиты	Расположение каналов	P	T	X	P	T	X	Масса кг
Клапан AGAM-10	Плита BA-306	Каналы P, T, X снизу	G 1/2"	G 3/4"	G 1/4"	30	36,5	21,5	1,5
Клапан AGAM-20	Плита BA-406		G 3/4"	G 3/4"	G 1/4"	36,5	36,5	21,5	3,5
Клапан AGAM-20	Плита BA-506		G 1"	G 1"	G 1/4"	46	46	21,5	3,5
Клапан AGAM-32	Плита BA-706		G 1 1/2"	G 1 1/2"	G 1/4"	63,5	63,5	21,5	6,0
