Описание и назначение
Установка насосная УН100/200 является ключевым элементом гидропривода, обеспечивающим стабильную подачу рабочей жидкости под заданным давлением. Этот агрегат предназначен для комплектации промышленных гидравлических систем, требующих высокого и постоянного расхода, таких как прессовое оборудование, машины литья под давлением, установки гидроабразивной резки. Основная функция состоит в преобразовании мощности электродвигателя в энергию потока жидкости, что гарантирует бесперебойную работу основного технологического оборудования.
Вес, габаритные размеры и код ТН ВЭД
Конструкция установки насосной УН100/200 отличается сбалансированной компоновкой и надежностью. Агрегат разработан с учетом требований промышленного монтажа и транспортировки, для чего предусмотрены стандартизированные грузозахватные элементы. Ниже приведены ключевые характеристики.
| Параметр | Значение |
|---|
| Масса (без жидкости) | 1500 кг |
| Габариты (Д×Ш×В) | 1850×1200×1350 мм |
| Код ТН ВЭД | 8413.50.000 (насосы поршневые) |
При проектировании гидростанций на базе данной установки насосной УН100/200 необходимо учитывать указанные габариты и массу для размещения на фундаменте и подключения к системе трубопроводов.
Инженер спрашивает у установки насосной УН100/200: «Почему у тебя такой нестабильный график?». А она ему: «Какая нестабильность? Моя подача постоянна – 103 литра в минуту, точность выше, чем у вашего планового отдела!»
Технические характеристики агрегата УН100/200
Подбор правильной установки насосной требует тщательного анализа ее параметров. Ниже представлена детализированная техническая спецификация модели УН100/200, которая позволяет оценить ее совместимость с вашей гидросистемой.
| Наименование параметра | Техническое значение |
|---|
| Номинальная производительность (подача) | 103 ± 2 литра в минуту |
| Рабочее давление (номинальное) | 20 МПа (200 бар) |
| Максимально допустимое давление | 32 МПа (320 бар) |
| Мощность, потребляемая электродвигателем | 40 ± 1.2 кВт |
| Давление на входе (мин/макс) | 0.015 МПа / 1.2 МПа |
| Давление смазки (мин/макс) | 0.1 МПа / 0.5 МПа |
| Тип рабочей среды | Масло индустриальное, водо-масляные эмульсии, техническая вода (pH 6-9.5) |
| Тип присоединения (вход/выход) | Фланец DN50 / DN40 по ГОСТ 6540-68 |
Принцип работы установки
Работа установки насосной УН100/200 базируется на проверенном аксиально-поршневом принципе. Вращение вала электродвигателя через упругую муфту передается на блок цилиндров, приводя в движение поршневую группу. Возвратно-поступательное движение поршней создает периодическое изменение объема рабочих камер, что обеспечивает всасывание и последующее нагнетание рабочей жидкости. Направление потока контролируется распределительным узлом с клапанами. Важной особенностью данной установки насосной УН100/200 является применение подшипников качения в кривошипно-шатунном механизме, что снижает потери на трение и повышает КПД агрегата, особенно в режимах с частыми пусками.
Преимущества и особенности эксплуатации
Выбор агрегата УН100/200 обеспечивает ряд значимых эксплуатационных выгод для промышленного предприятия:
Высокая надежность и увеличенный ресурс. Конструкция с подшипниками качения и усиленными поршневыми группами рассчитана на интенсивную циклическую нагрузку, что напрямую сокращает затраты на ремонт и простой оборудования.
Стабильность гидравлических параметров. Установка насосная УН100/200 гарантирует постоянство подачи и давления в системе, что критически важно для качества процессов прессования или резки, исключая брак из-за колебаний мощности гидропривода.
Универсальность и совместимость. Агрегат адаптирован для работы с широким спектром рабочих сред (масла, эмульсии, вода) и легко интегрируется в типовые схемы гидросистем российского и импортного производства благодаря стандартным присоединительным размерам.
Удобство технического обслуживания. Продуманная компоновка обеспечивает легкий доступ к фильтрам, контрольно-измерительным приборам и узлам замены, что уменьшает время и стоимость планового ТО.
Температурный режим работы и срок службы
Эксплуатация установки насосной УН100/200 допускается в диапазоне температур окружающей среды и рабочей жидкости от -20°C до +70°C. Для работы в условиях Крайнего Севера доступны модификации с системой предпускового подогрева масла в баке, прошедшие апробацию при температурах до -45°C. Режим работы – продолжительный (S1). Ресурс до капитального ремонта при соблюдении регламента (своевременная замена масла и фильтрующих элементов каждые 500 моточасов, контроль загрязненности рабочей жидкости) превышает 6000 часов. Наибольшему износу подвержены уплотнения поршневой группы и подшипники, срок службы которых напрямую зависит от качества фильтрации масла и соблюдения давления в системе смазки. Регулярный мониторинг этих параметров – залог долговечности установки насосной УН100/200.
Область применения и типичное оборудование
Благодаря сочетанию высокой производительности и надежности, установка насосная УН100/200 находит применение в различных отраслях промышленности. Ее часто используют в составе гидростанций для следующего оборудования:
– Кузнечно-прессовое и штамповочное оборудование (кривошипные и гидравлические прессы).
– Станки гидроабразивной резки в камнеобработке и металлообработке.
– Оборудование для производства ДСП и других плитных материалов (горячее прессование).
– Промывочные и очистные установки в нефтегазовой отрасли (очистка резервуаров, трубопроводов).
– Системы поддержания пластового давления (закачка воды в нефтяные скважины).
– Специальное оборудование, например, для подводной очистки корпусов судов.
Использование установки насосной УН100/200 в таких областях подтверждает ее способность работать под постоянной высокой нагрузкой в сложных производственных условиях.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности установки насосной УН100/200 рекомендуется иметь набор сменных элементов. В ремкомплект обычно входят детали, подверженные естественному износу.
| Наименование запчасти | Типичная причина износа / замены |
|---|
| Комплект манжет и уплотнений поршневой группы | Абразивный износ от загрязнений в масле, потеря эластичности при высоких температурах. |
| Клапаны всасывающие и нагнетательные (тарелки, седла) | Усталостные трещины и эрозия от кавитации, ударные нагрузки при пульсациях давления. |
| Подшипники качения | Выработка дорожек качения из-за циклических нагрузок, попадание твердых частиц при нарушении герметичности. |
| Сальниковые уплотнения вала | Износ кромки, потеря герметичности, приводящая к утечке рабочей жидкости. |
| Предохранительные и редукционные клапаны (золотники, пружины) | Залипание из-за загрязнений, снижение жесткости пружины, приводящее к drift давления. |
Своевременная замена этих компонентов по результатам диагностики позволяет избежать внезапных отказов и дорогостоящего ремонта.
Условное обозначение модели: расшифровка
Маркировка «УН100/200» несет в себе информацию о ключевых параметрах агрегата:
– УН: аббревиатура, обозначающая «Установка Насосная».
– 100: округленное значение номинальной производительности (подачи) в литрах в минуту (фактическое значение – 103 л/мин).
– 200: индикатор номинального давления, полученный умножением значения в мегапаскалях на 10 (20 МПа × 10 = 200).
Таким образом, само условное обозначение установки насосной УН100/200 сразу сообщает специалисту о ее принадлежности к классу высокопроизводительных агрегатов среднего давления.
Типичные ошибки при подборе установки
Некорректный выбор насосного агрегата приводит к снижению эффективности, поломкам и простоям. Избегайте следующих распространенных ошибок:
1. Подбор только по присоединительным размерам, без учета требуемых значений давления и расхода. Это приводит к работе установки насосной УН100/200 на предельных режимах или, наоборот, к ее недогрузке и низкому КПД системы.
2. Игнорирование типа и качества рабочей среды. Применение неподходящей жидкости (например, с высокой коррозионной активностью) или работа на загрязненном масле быстро выводит из строя уплотнения и прецизионные пары.
3. Неучет температурного диапазона эксплуатации в конкретном регионе. Работа установки на масле, вязкость которого не соответствует температуре цеха, ведет к кавитации на входе или перегреву.
4. Пренебрежение требованиями к всасывающей линии. Необеспечение необходимого подпора на входе (мин. 0.015 МПа) является частой причиной кавитационного износа и снижения производительности установки насосной УН100/200.

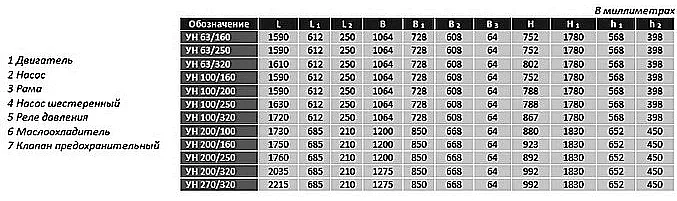

Габаритные и присоединительные размеры
Для корректного монтажа и интеграции агрегата в существующую систему необходимо сверять фактические размеры.

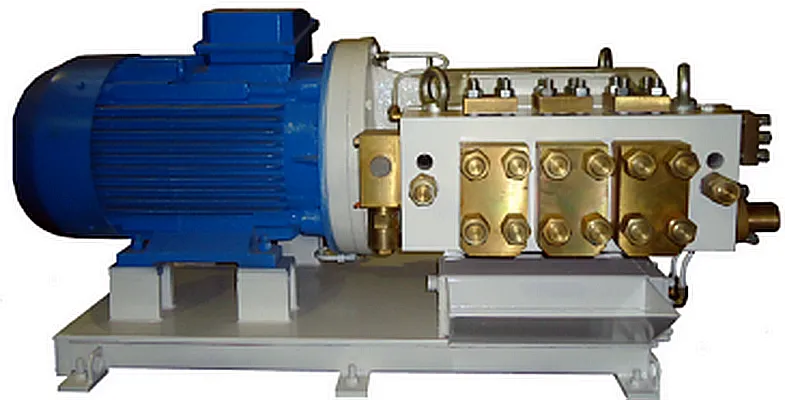

Установка насосная УН100/200: общий вид агрегата, видны электродвигатель, насосный блок и рама с крепежными отверстиями.

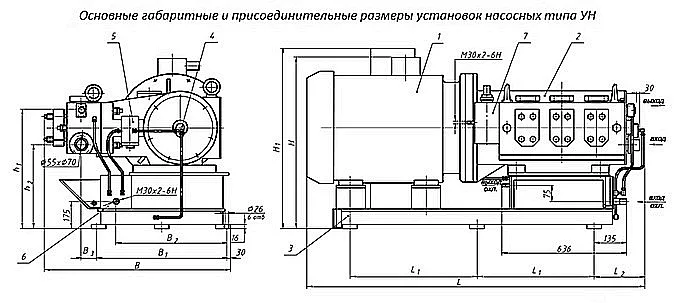

Чертеж с габаритными размерами установки насосной УН100/200 (1850x1200x1350 мм) для планирования места установки.
Схема подключения установки насосной УН100/200 с указанием диаметров фланцев: входной DN50, выходной DN40.
Проверьте соответствие межосевых расстояний и типа фланцев (по ГОСТ 6540-68) на вашем оборудовании с данными параметрами установки насосной УН100/200 во избежание проблем при монтаже трубопроводов.
Примеры типовых конфигураций заказа
В зависимости от задач, установка насосная УН100/200 может поставляться в различных комплектациях. Вот несколько типовых вариантов:
1. Базовая комплектация «УН100/200»:
Стандартный агрегат, готовый к интеграции в гидросистему. Подходит для большинства задач с рабочей средой в виде индустриального масла в отапливаемых помещениях.
2. Комплектация для низких температур «УН100/200-С»:
Модификация, включающая систему подогрева масла в баке и термоизоляцию. Оптимальна для эксплуатации в северных регионах (Якутия, ХМАО).
3. Комплект «УН100/200+ГСТ-1500»:
Установка насосная УН100/200 в составе с гидравлическим баком (гидроемкостью) объемом 1500 литров, укомплектованная фильтрами грубой и тонкой очистки, теплообменником. Готовая насосная станция для камнеобрабатывающего производства.
4. Модификация для работы на воде «УН100/200-КМ»:
Агрегат с коррозионностойким исполнением ключевых узлов, предназначенный для использования с технической или морской водой в промывочных и очистных системах.
Специалисты компании-поставщика помогут подобрать оптимальную конфигурацию установки насосной УН100/200 под ваши конкретные условия.
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Каждая установка насосная УН100/200 перед отгрузкой проходит обязательные многочасовые испытания на собственном стенде, подтверждая соответствие заявленным характеристикам. Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Предлагаем полный цикл сопровождения: от технической консультации и помощи в подборе аналога до гарантийного и постгарантийного сервиса. Для получения подробной информации, коммерческого предложения или оформления заказа свяжитесь с нашими инженерами через сайт 777-gidra.ru или оставьте заявку.
