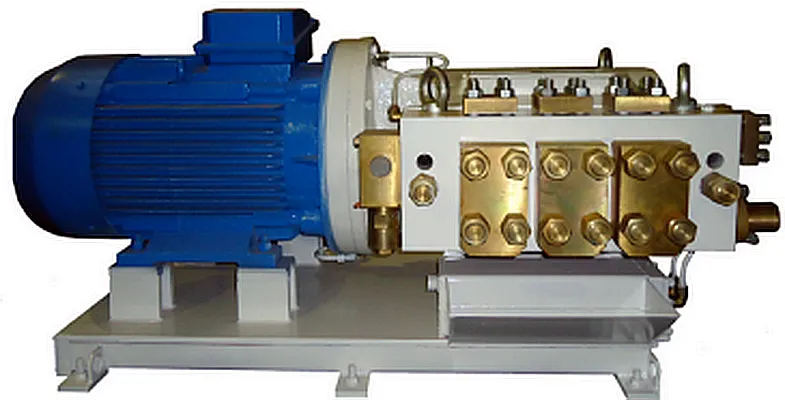

Установка насосная УН63/250:

Профессиональная насосная группа УН63/250 производства бренда ГИДРАВЛИК спроектирована для обеспечения стабильного и надежного источника гидравлической энергии в промышленных системах. Данное оборудование формирует постоянный поток рабочей жидкости с заданными параметрами давления и расхода, что является критичным требованием для точного функционирования сложных технологических линий. В серии насосных агрегатов модель УН63/250 выделяется сбалансированными характеристиками мощности, производительности и габаритных размеров.

Описание и назначение

Установка насосная УН63/250 предназначена для работы в качестве центрального силового элемента гидроприводов различного промышленного оборудования. Ее основная задача — бесперебойная подача рабочей среды в систему с постоянными гидравлическими параметрами. Агрегат может использоваться с технической водой в пределах кислотности рН 6–9.5, неагрессивными эмульсиями или минеральными маслами. Номинальное давление 25 МПа и производительность 67.7 литров в минуту делают эту установку насосную УН63/250 востребованной в процессах, требующих высокоточной гидравлики. Конструкция включает подшипники качения, рассчитанные на длительную работу при значительных радиальных и осевых нагрузках.

Вес, габариты и Код ТН ВЭД

Масса базового агрегата составляет 1500 кг без учета рабочей жидкости. Габаритные размеры: 1200 мм в длину, 800 мм в ширину и 1100 мм в высоту. В зависимости от конкретной модификации и комплектации, размеры и масса установок серии УН могут незначительно варьироваться. Для классификации при таможенном оформлении используется Код ТН ВЭД: 8413.50.000.

Код ТН ВЭД 8413.50.000 соответствует насосным агрегатам различного типа, что упрощает таможенное оформление оборудования при ввозе.

— Инженер спрашивает у нового насоса: «Как ты себя чувствуешь в системе?». Насос отвечает: «Давление в норме, но иногда кажется, что все держится на мне одном!». С установкой насосной УН63/250 таких сомнений не возникнет — распределение нагрузки спроектировано оптимально.

Технические характеристики установки насосной УН63/250

Ключевые параметры, определяющие область применения и совместимость оборудования с существующими системами.

Параметры гидравлических контуров

Преимущества и особенности эксплуатации

Выбор насосной установки УН63/250 от ГИДРАВЛИК дает пользователю ряд существенных эксплуатационных преимуществ:

1. Высокая стабильность выходных параметров. Оборудование поддерживает постоянную производительность 67.7 л/мин и давление 25 МПа, что критически важно для прецизионных технологических процессов, таких как гидроабразивная резка или литье под давлением. Это минимизирует брак и повышает качество продукции.

2. Увеличенный ресурс работы. Конструкция с подшипниками качения, эффективная система принудительной смазки с контролем давления и использование износостойких материалов обеспечивают общий ресурс до 6000 моточасов. Это снижает частоту капитальных ремонтов и общие затраты на обслуживание.

3. Универсальность и совместимость. Установка насосная УН63/250 может работать на широком спектре рабочих сред (вода, масло, эмульсия). Стандартные фланцевые присоединения DN50/DN40 упрощают интеграцию с типовыми промышленными трубопроводами и существующим оборудованием.

4. Снижение риска внеплановых простоев. Прочная конструкция станины, рассчитанная на массу 1500 кг, и надежные компоненты минимизируют вибрации и вероятность поломок. Установка насосная УН63/250 предназначена для работы в режиме 24/7 в составе ответственных производственных линий.

5. Удобство технического обслуживания. Конструкция предусматривает легкий доступ к ключевым узлам для проведения регламентных работ: проверки уровня масла, замены фильтров, диагностики подшипникового узла. Это сокращает время на обслуживание.

Принцип работы в гидравлической системе

Агрегат функционирует как источник гидравлической мощности. Электродвигатель передает вращающий момент на вал аксиально-поршневого или плунжерного насоса. Создаваемое разрежение во всасывающей магистрали обеспечивает забор рабочей жидкости из бака. В рабочих камерах насоса происходит ее сжатие, и далее под высоким давлением (до 25 МПа номинально) жидкость подается в напорную линию системы. Встроенная группа клапанов (предохранительные, обратные) защищает контур от превышения давления и противотока. Отдельный контур смазки с давлением 0.1–0.5 МПа подает масло к трущимся парам, что гарантирует долговечность критических узлов установки насосной УН63/250.

Температурный режим работы и срок службы

Эксплуатация допустима в диапазоне температур окружающей среды от -20°C до +60°C. Температура самой рабочей жидкости на входе в насос не должна превышать +80°C. Установка рассчитана на непрерывный рабочий режим. Ресурс до первого капитального ремонта составляет 6000 часов при условии соблюдения требований к качеству рабочей среды и регулярного сервисного обслуживания. Гарантийный срок – 2 года. Факторы, напрямую влияющие на долговечность: соблюдение давления в контуре смазки, чистота гидравлической жидкости (необходима фильтрация), отсутствие кавитации во всасывающей линии и работа в рамках паспортного давления. Использование нерекомендованных или загрязненных жидкостей сокращает межремонтный период.

Сфера применения и типовое оборудование

Насосная группа УН63/250 широко применяется в различных отраслях промышленности для питания гидроприводов:

Металлообработка и машиностроение: кузнечно-прессовое оборудование (гидравлические прессы, ковочные машины), гибочные станки, ножницы.

Деревообрабатывающая промышленность: прессы для производства ДСП, ДВП и MDF.

Обработка природного камня: станки гидроабразивной резки, где установка насосная УН63/250 создает высокоскоростную струю воды с абразивом.

Энергетика и нефтегазовый комплекс: установки для гидравлических испытаний трубопроводов и сосудов, оборудование для очистки резервуаров, системы закачки воды в пласт.

Коммунальное хозяйство и строительство: гидродомкраты, испытательные стенды, оборудование для ремонта магистральных сетей под давлением.

Судоремонт и морская техника: системы подводной очистки корпусов судов.

Состав ремкомплекта и часто заменяемые детали

Для поддержания работоспособности установки рекомендуется иметь ремкомплект, включающий наиболее нагруженные и изнашиваемые элементы.

*Заменяются по результатам диагностики.

Типичные ошибки при подборе насосного агрегата

Избегайте следующих ошибок, чтобы обеспечить долгую и беспроблемную эксплуатацию оборудования:

1. Подбор только по присоединительным размерам. Совпадение фланцев DN50/DN40 важно, но первостепенны параметры давления (до 25 МПа) и расхода (67.7 л/мин). Установка с недостаточной производительностью не обеспечит требуемую скорость работы гидроцилиндров.

2. Игнорирование требований к рабочей среде. Использование агрессивных жидкостей или сред с недопустимым значением pH (для воды) приводит к коррозии и быстрому разрушению уплотнений и деталей насоса.

3. Неучет температурного диапазона. Работа при температурах ниже -20°C требует специального морозостойкого исполнения масла и уплотнений. Стандартная установка насосная УН63/250 не рассчитана на такие условия без подготовки.

4. Отсутствие запаса по давлению. Подбор насоса, работающего постоянно на максимальном давлении 32 МПа, резко сокращает его ресурс. Рекомендуется выбирать агрегат так, чтобы номинальное давление (25 МПа) было на 15-20% выше рабочего давления в системе.

5. Пренебрежение системой фильтрации. Даже качественное масло со временем загрязняется продуктами износа. Отсутствие фильтров тонкой очистки на линии подачи — основная причина выхода из строя прецизионных пар насоса.

Условное обозначение (расшифровка индекса)

Маркировка Установка насосная УН63/250 построена по единой логике, позволяющей инженеру сразу определить ключевые параметры:

УН — буквенное обозначение типа оборудования: Установка Насосная.
63 — цифровой индекс, указывающий на условный диаметр рабочего органа (поршня) в миллиметрах.
250 — цифровой код, обозначающий номинальное давление. Для перевода в МПа необходимо разделить на 10. Таким образом, 250 соответствует давлению 25.0 МПа.

Данная система индексации применяется ко всей серии УН, что упрощает подбор и идентификацию.

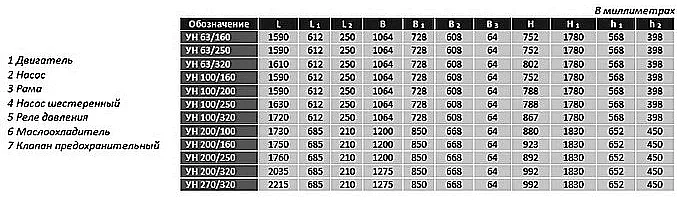

Габаритные и присоединительные размеры для монтажа

Правильная установка агрегата основана на точном знании его габаритов и точек подключения. Чертежи позволяют проверить соответствие монтажного пространства и подготовить фундамент или раму.

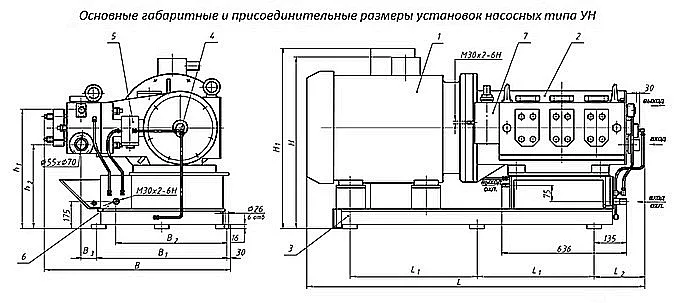

Рис.1. Общий вид установки насосной УН63/250 с указанием габаритных размеров 1200x800x1100 мм.

Рис.2. Схема подключения гидравлических линий к фланцам DN50 (вход) и DN40 (выход).

Рис.3. Разрез установки, показывающий внутреннюю компоновку насоса, двигателя и элементов управления.

Примеры конфигурации заказа

В зависимости от потребностей производства, поставка установки насосной УН63/250 может быть выполнена в различных комплектациях:

1. Базовая комплектация. Агрегат УН63/250 в сборе на общей раме, с электродвигателем, предохранительной арматурой, датчиками давления. Стандартное подключение фланцевое.

2. Установка в составе насосной станции. Модель УН63/250, смонтированная на баке-гидроаккумуляторе необходимого объема, с полным комплектом фильтров (всасывающим, напорным, сливным), теплообменником и системой автоматического контроля.

3. Исполнение с измененным типом подключения. По запросу возможна комплектация агрегата резьбовыми присоединениями (например, метрическая резьба) вместо фланцев, для интеграции в системы с иными стандартами трубопроводов.

Для оформления заказа или получения консультации по выбору оптимальной конфигурации рекомендуем обратиться к специалистам отдела продаж через сайт https://777-gidra.ru или оставить онлайн-заявку.
