Электронасос П25, П50, П100, П200 (помпа) центробежный вертикальный

Вертикальные центробежные электронасосы серии П производства ГИДРАВЛИКА представляют собой надёжное и проверенное решение для организации циркуляции смазочно-охлаждающих жидкостей (СОЖ) и масел в системах металлообрабатывающего оборудования. Серия включает в себя четыре ключевые модели, различающиеся по производительности: электронасос П25, электронасос П50, электронасос П100 и электронасос П200. Эти аппараты, часто называемые помпами, отличаются простой конструкцией, высокой надёжностью и долгим сроком службы, что делает их востребованными на российских промышленных предприятиях.

Описание и назначение серии электронасосов (помп) П

Основная задача вертикального центробежного электронасоса П — обеспечить непрерывную подачу СОЖ или масел к режущему инструменту токарных, фрезерных, шлифовальных и других типов металлорежущих станков. Эффективное охлаждение и смазка зоны резания критически важны для сохранения качества инструмента, повышения точности обработки и увеличения ресурса оборудования. Все модели серии — электронасос П25, электронасос П50, электронасос П100 и электронасос П200 — спроектированы для работы в полупогружённом состоянии, когда рабочая часть агрегата находится непосредственно в ёмкости с жидкостью.

Конструктивной особенностью данного семейства является практически полное отсутствие пластиковых деталей в погружной части. Все основные элементы, контактирующие с рабочей средой, выполнены из чугуна, что обеспечивает устойчивость к механическим примесям и повышенную долговечность. По габаритным и присоединительным размерам помпы серии П полностью взаимозаменяемы с широко распространёнными на постсоветском пространстве насосами типа НГ (НГ 1-25, НГ 2-50 и др.), что упрощает их модернизацию и установку на действующее оборудование.

Габаритные размеры и вес, код ТН ВЭД

Габариты и масса электронасосов данной серии напрямую зависят от их производительности. Модели малой и средней производительности (П25 и П50) имеют схожие размеры и вес, в то время как более мощные агрегаты (П100 и П200) отличаются увеличенными габаритами. Диаметр опорного фланца для крепления варьируется от 160 до 230 мм.

Для всех моделей серии актуален код ТН ВЭД 8413 70 900 9 — насосы центробежные прочие.

Основные технические характеристики электронасосов П

В таблице ниже приведены ключевые эксплуатационные параметры для всей линейки вертикальных центробежных помп. Это позволит вам сравнить модели по производительности, создаваемому давлению, требованиям к подключению и выбрать оптимальный именно для вашего оборудования, будь то электронасос П25 для небольшого станка или мощный электронасос П200 для автоматической линии.

Условное обозначение и аналоги в серии

Маркировка моделей в линейке вертикального центробежного электронасоса имеет свою логику. Цифра в обозначении (25, 50, 100, 200) указывает на номинальную производительность в литрах в минуту. Буква "М" обозначает модернизированную, улучшенную конструкцию. Существуют также модификации с индексом "МС". Многие модели имеют прямые аналоги под другими историческими обозначениями, что полезно знать при поиске замены.

Принцип работы вертикального центробежного электронасоса

Работа вертикального центробежного электронасоса П основана на простом и эффективном принципе. При включении электродвигатель приводит во вращение вал, на котором жестко закреплено рабочее колесо (крыльчатка) с лопатками. За счёт центробежной силы, возникающей при вращении колеса, жидкость от центра колеса отбрасывается к его периферии. Здесь она попадает в спиральный отвод (улитку), где её кинетическая энергия частично преобразуется в давление, и далее направляется в нагнетательный патрубок, соединённый с системой подачи к инструменту. На всасывающем патрубке установлена защитная сетка для грубой фильтрации от механических примесей. Таким образом, для перекачки жидкости не нужно предварительное заполнение магистрали — агрегат способен создавать разрежение на всасе самостоятельно, будучи погружённым в бак.

Техническая загадка: Что общего у токарного станка и нашего электронасоса П200? Оба не любят «сухую» работу, но если станок просто испортит деталь, то помпа начнёт задавать вопросы о смысле жизни, крутясь вхолостую! Всегда следите за уровнем СОЖ.

Температурный режим и срок службы

Электронасосы серии П рассчитаны на работу с жидкостями, температура которых соответствует обычным условиям цеховой эксплуатации (условно от +5°C до +50°C). Каких-либо специальных систем подогрева или охлаждения корпуса не предусмотрено. Срок службы агрегата в значительной степени зависит от условий эксплуатации: чистоты рабочей жидкости, отсутствия длительных простоев «на сухую», корректности монтажа. При соблюдении рекомендаций по загрязнённости (не более 5 г/л) и использовании совместимых СОЖ и масел, ресурс помпы исчисляется многими годами непрерывной работы.

Область применения и типичное оборудование

Вертикальные центробежные электронасосы этой серии являются сердцем систем охлаждения и смазки на тысячах российских предприятий. Основная сфера их применения — металлообрабатывающая промышленность.

Типичное оборудование для установки:
- Токарные станки (в т.ч. с ЧПУ).
- Фрезерные станки (консольные, продольные).
- Шлифовальные станки (круглошлифовальные, плоскошлифовальные).
- Сверлильные и расточные станки.
- Зубообрабатывающее оборудование.
- Агрегатные станки и автоматические линии.
- Оборудование для термической резки металлов (для подачи воды).

Выбор модели зависит от потребности станка в охлаждающей жидкости. Для небольших универсальных станков часто достаточно электронасоса П25 или электронасоса П50. Для мощных станков, станков с интенсивным режимом резания или для обслуживания нескольких постов от одного насоса потребуется электронасос П100 или электронасос П200.

Ремонтопригодность и типовые ремонтные комплекты

Конструкция помпы П отличается высокой ремонтопригодностью. Благодаря модульному строению и применению стандартных подшипников качения, большинство работ по восстановлению можно выполнить силами штатных механиков предприятия. Наиболее подвержены износу детали, непосредственно контактирующие с жидкостью и её примесями.

Типовые запчасти и ремонтные комплекты включают:
- Рабочее колесо (крыльчатка) — износ лопаток.
- Уплотнительные манжеты и сальники — предотвращение протечек по валу.
- Подшипники вала электродвигателя.
- Защитную всасывающую сетку.
- Комплект крепёжных изделий.

Наличие стандартных аналогов облегчает поиск запчастей. Заказать как сами насосы, так и ремкомплекты к ним можно через наш отдел продаж.

Работа в экстремальных условиях и совместимость

Стандартное климатическое исполнение электронасосов — для умеренного климата. Для работы при устойчивых отрицательных температурах (например, в неотапливаемых цехах) требуется применение морозостойких сортов СОЖ и масел, а также, возможно, модернизация системы. Важным преимуществом для российского рынка является полная совместимость с отечественными смазочно-охлаждающими жидкостями и минеральными маслами, соответствующими ГОСТ, с вязкостью до 90 сСт. Простая и продуманная конструкция позволяет при необходимости выполнить ремонт или замену основных узлов прямо «в поле», не отправляя агрегат на специализированный завод.

Габаритные и присоединительные размеры

Для корректного монтажа помпы на станок или в систему необходимо знать её установочные размеры. Ключевые параметры — диаметр и разметка крепёжных отверстий опорного фланца, высота погружной части, расположение и тип резьбы нагнетательного патрубка.

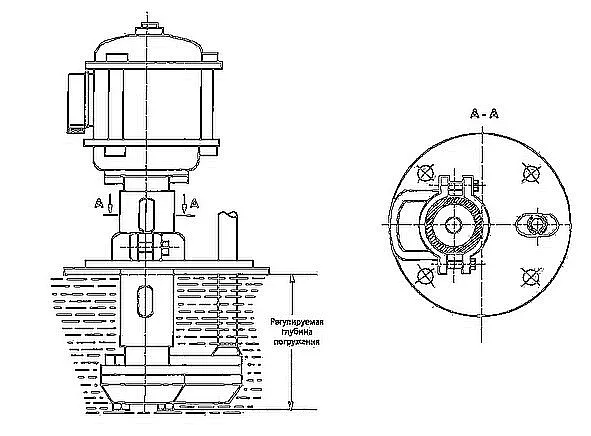

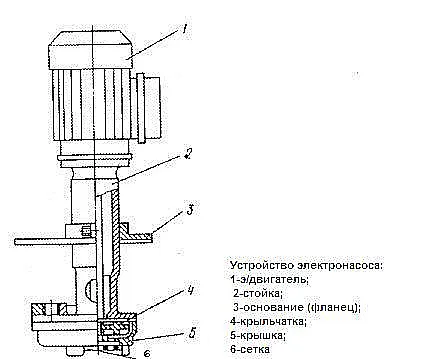

Схема работы и устройство помпы:

Конкретные чертежи с размерами для каждой модели (электронасос П25, П50, П100, П200) предоставляются по запросу нашим техническим специалистам.

Примеры заказа

Для оформления заказа вам необходимо определить требуемую производительность, напряжение сети (220В или 380В) и указать полное обозначение. Примеры корректных формулировок заказа:

- Электронасос центробежный вертикальный П-25М, производительность 25 л/мин, напряжение 380В.
- Помпа П-50МС.10 для подачи СОЖ, 50 л/мин, 220В.
- Электронасос П-200М, 200 л/мин, фланец 230 мм, 380В, с опорной плитой.

Для консультации и оформления заявки вы можете связаться с нашими менеджерами по телефону или через форму обратной связи на сайте.

Поставка и доставка по России

ГИДРАВЛИКА осуществляет поставки вертикальных центробежных электронасосов серии П по всей территории Российской Федерации. Основной склад и офис находятся в Екатеринбурге, что позволяет оперативно обрабатывать заказы и отправлять оборудование во все регионы. Мы работаем с надёжными транспортными компаниями для обеспечения доставки в такие города, как Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Красноярск, Воронеж, Пермь, Волгоград и многие другие. Стоимость и сроки доставки рассчитываются индивидуально и зависят от региона получателя.
