Насосы кулачковые остаются ключевыми компонентами в системах централизованной смазки и дозированной подачи агрессивных жидкостей на российских предприятиях. В линейке ГИДРАВЛИКА представлены надежные серии насосов кулачковых С23, БС23, С13 и 11, разработанные для стабильной работы на производственном оборудовании в условиях отечественных промышленных объектов. Эти устройства успешно справляются с перекачкой вязких смазочных материалов, включая консистентные смазки и масла, обеспечивая долговечность узлов трения.
Описание и назначение кулачковых насосов серий С23, БС23, С13, 11
Конструктивно насосы кулачковые представляют собой объемные насосы плунжерного типа с приводом от кулачкового механизма. Они предназначены для принудительной подачи рабочих сред в условиях, где требуется точная дозировка и создание давления. Основное назначение серий С23, БС23, С13 и 11 – работа в системах автоматической и централизованной смазки станков, прессового оборудования, металлургических станов, горнодобывающих машин и железнодорожного транспорта.
Универсальность насосов кулачковых подтверждается широким диапазоном типов присоединения – на кронштейне (серия С23) и на лапах (серия БС23), что позволяет интегрировать их в любую существующую схему. Все модели отличаются простотой конструкции, надежностью и легкостью обслуживания.
Бренд: ГИДРАВЛИКА. Поставщик: ГИДРАВЛИКА. Код ТН ВЭД 8413 60 310 0.
Габариты и размеры: краткий обзор и табличные данные
Модели серий С23, БС23, С13 и 11 имеют компактную конструкцию, удобную для монтажа. Весовой диапазон серий составляет от 0.4 до 1.2 кг, что обеспечивает легкость их установки и замены. Габаритные размеры варьируются в зависимости от модели: длина от 115 до 155 мм, ширина от 35 до 76 мм, общая высота от 64 до 118 мм. Полные данные для выбора и проектирования представлены в детальных таблицах ниже.
Сводные габариты и вес насосов кулачковых
| Параметр | Серия С23 / БС23 | Серии 11, 21, 31, 32, 41, 42 |
|---|
| Диапазон веса | 0.6 – 1.2 кг | ≈ 0.4 – 0.9 кг |
| Длина (L), мм | 115 – 145 мм | 115 – 155 мм |
| Тип крепления | На кронштейне (С23), на лапах (БС23) | Габаритное присоединение согласно чертежам |
Технические характеристики кулачковых насосов ГИДРАВЛИКА
Основные параметры насосов кулачковых С23, БС23, С13, 11 определяют их производительность и область применения. Ключевые характеристики включают рабочее давление, подачу, допустимую температуру и совместимость с рабочими средами.
Технические параметры серий кулачковых насосов
| Характеристика | Значение для серий С23, БС23, С13 | Значение для серий 11, 21 и др. |
|---|
| Рабочее давление, номинальное | До 16 МПа (160 кгс/см²), зависит от модели и типа рабочей среды | 1.6 МПа (стандарт согласно ГОСТ 22918-78) |
| Диапазон рабочих температур среды | От +1°C до +50 °C (окружающая среда) / Широкий диапазон для смазок | Согласно требованиям ГОСТ к смазочным материалам |
| Тип рабочей среды | Пластичные смазки (пенетрация не ниже 290), минеральные масла (вязкость от 10 мм²/с), жидкости с включениями | Смазочные масла и пластичные смазки |
| Присоединительные размеры (вход/выход) | Резьба трубная: 10x1, 14x1 мм (dHxS1) | Резьба трубная: 10x1, 14x1 мм |
| Номинальная мощность привода | 0.0076 – 0.096 кВт (0.6 – 1.2 кВт установочная) | — |
| Производительность (подача) | От 0.4 до 5 см³ за ход плунжера | От 0.4 до 5.0 см³ (подаваемый объем) |
Принцип работы кулачкового насоса
Действие насосов кулачковых С23, БС23, С13 и 11 основано на преобразовании вращательного движения приводного вала в возвратно-поступательное движение плунжера (поршня). Приводной вал с эксцентричным кулачком воздействует на торец плунжера, заставляя его двигаться внутрь корпуса насоса, создавая разряжение и всасывание рабочей среды через впускной клапан. При обратном ходе под действием пружины плунжер вытесняет жидкость через нагнетательный клапан в напорную магистраль.
В моделях насосов кулачковых с индексом "II" (например, IIC23-33) плунжер оснащен роликом, что уменьшает трение и износ при контакте с кулачком, повышая ресурс в условиях высокооборотного привода. Управление подачей может быть как прямым механическим, так и в составе автоматической системы с регулировкой числа ходов.
Температурный режим и срок службы
Насосы кулачковые от ГИДРАВЛИКА рассчитаны на стабильную работу при температуре окружающей среды от +1°C до +40°C и относительной влажности до 80%. Для климатического исполнения УХЛ4 они выдерживают условия умеренного климата, включая отрицательные температуры при подготовке и правильном выборе рабочей среды.
Срок службы агрегатов во многом зависит от соблюдения условий эксплуатации: использования рекомендованных фильтров (тонкость фильтрации до 25 мкм для масел, до 100 мкм для пластичных смазок), своевременного обслуживания и качества рабочей среды. Правильное применение позволяет выработать многолетний ресурс даже в условиях непрерывного цикла работы.
– Почему насос кулачковый – самый честный на производстве?
– Потому что он всегда честно признаётся, сколько насосов кулачковых нужно для замены, когда устаёт работать без смазки.
Область применения и оборудование
Кулачковые насосы серий С23, БС23, С13 и 11 широко используются в российской промышленности на следующем оборудовании:
- Станки и обрабатывающие центры (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (прессы, молоты).
- Металлургическое оборудование (прокатные станы, рольганги).
- Горнодобывающая и обогатительная техника (дробилки, грохоты).
- Железнодорожный транспорт (системы смазки буксовых узлов).
- Деревообрабатывающие и упаковочные линии.
Их ключевая задача – обеспечить точную порционную подачу смазки к подшипникам, направляющим, зубчатым передачам и другим узлам трения, предотвращая их износ и заклинивание.
Состав ремкомплекта и часто заменяемые детали
Ремонтопригодность – одно из важных преимуществ насосов кулачковых. Благодаря простой конструкции большинство изношенных деталей может быть заменено в условиях цеха или сервисного центра. Стандартный ремонтный комплект или список запчастей для насосов кулачковых С23, БС23, С13 включает следующие позиции:
| Деталь | Назначение | Частота замены / Признаки износа |
|---|
| Поршень (плунжер) с кольцами | Основной рабочий орган, создает давление | Износ поверхности, снижение производительности |
| Нагнетательный и всасывающий клапаны (в сборе) | Регулируют направление потока среды | Зависание, потеря герметичности, течь |
| Уплотнительные кольца и манжеты | Обеспечивают герметичность камеры | Подтеки смазки на корпусе |
| Возвратная пружина плунжера | Возвращает плунжер в исходное положение | Поломка, ослабление, неполный возврат |
| Ролик (для моделей с индексом II) | Передает усилие с кулачка на плунжер | Износ поверхности, повышенный шум |
| Втулки и вкладыши направляющие | Направляют движение плунжера | Люфт плунжера, перекос |
Работа в экстремальных условиях и совместимость
Модели насосов кулачковых от ГИДРАВЛИКА адаптированы к сложным условиям российских производств. При использовании специальных морозостойких смазок и масел возможно применение при температурах до –40°C после соответствующей подготовки. Конструкция совместима с отечественными смазочными материалами, соответствующими ГОСТ, что упрощает эксплуатацию и снижает затраты.
Простота конструкции позволяет выполнять экстренный ремонт или замену ключевых деталей в полевых условиях, минимизируя простои оборудования. Для этого достаточно стандартного набора слесарных инструментов.
Условные обозначения моделей кулачковых насосов
Система обозначений насосов кулачковых С23, БС23:
- С23 – насос кулачковый с креплением на кронштейне.
- БС23 – насос кулачковый с креплением на лапах.
- Первая цифра после тире (-31, -32, -33, -34) указывает на типоразмер и диаметр плунжера (8, 12, 18, 25 мм).
- Префикс II (например, IIC23-33) обозначает исполнение плунжера с роликом.
Для серии насосов С13 (универсальных): обозначения по ГОСТ 22918-78: 11, 21, 31, 32, 41, 42, где первая цифра – габарит, вторая – исполнение поршня (1 – без ролика, 2 – с роликом).
Габаритные и присоединительные размеры с чертежами
Для точного монтажа необходимо учитывать все установочные размеры. Ниже приведены ключевые изображения и таблицы для серий С23/БС23 и 11-42.

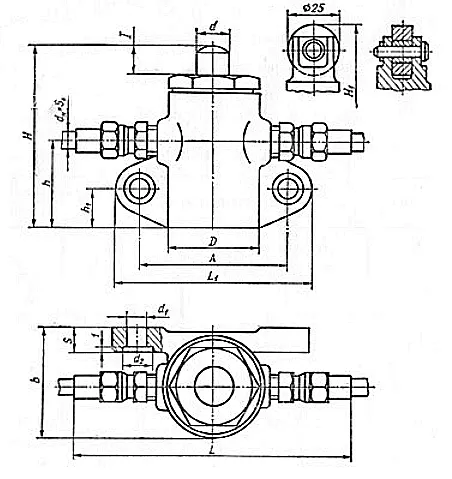

Изображение: эскиз насосов кулачковых серии С23 на кронштейне с размерами.

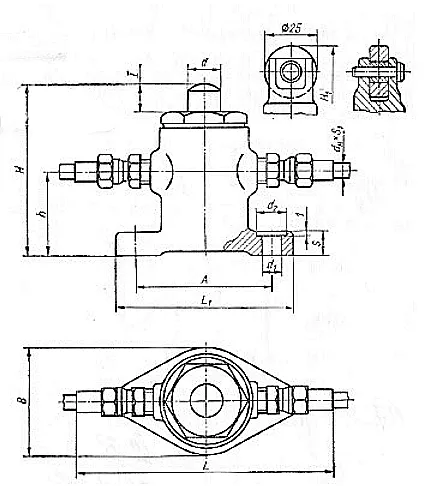

Изображение: эскиз насосов кулачковых серии БС23 на лапах.

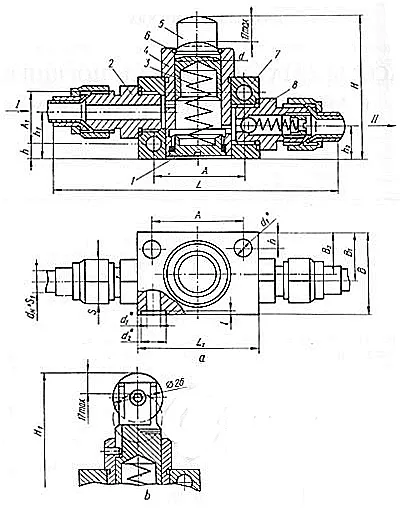

Изображение: технический чертеж насоса кулачкового серий 11-42 в разрезе, показывающий расположение поршня, клапанов и корпуса. А – с поршнем без ролика; B – с поршнем с роликом.
Подробные размеры для всех моделей насосов кулачковых (d, L, H, резьба dHxS1 и др.) представлены в исходных таблицах габаритов выше, сохраненных с технической точностью.
Примеры заказа и маркировки
При оформлении заказа на насосы кулачковые укажите полное обозначение модели согласно каталогу ГИДРАВЛИКА:
- Насос кулачковый БС23-34 (с плунжером без ролика, на лапах, d=25 мм).
- Насос кулачковый IIC23-33 (с плунжером с роликом, на кронштейне, d=18 мм).
- Насос смазочный кулачковый 32 по ГОСТ 22918-78 (габарит 3, поршень с роликом).
- Насос С13-11 или С13-21 (указание по старому ГОСТ).
Для консультации и уточнения наличия напишите нашим инженерам.
Поставки по России и заключение
ГИДРАВЛИКА осуществляет прямые поставки насосов кулачковых С23, БС23, С13, 11 со склада в Екатеринбурге во все регионы Российской Федерации. Мы гарантируем быструю доставку в ключевые промышленные центры: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все оборудование сопровождается полным комплектом документации и соответствует заявленным техническим характеристикам. Выбирая насосы кулачковые от ГИДРАВЛИКА, вы выбираете надежность, адаптированную к реалиям российского производства, и полноценную сервисную поддержку. За дополнительной информацией обращайтесь в раздел Контакты.
