Блоки дроссельные смазочные БДи

В современных промышленных системах ключевым условием бесперебойной работы оборудования является точная и дозированная подача смазочных материалов. Для решения этой задачи предназначены блоки дроссельные смазочные БДи, представляющие собой высокоэффективные регуляторы расхода в системах централизованной смазки. Данная серия находчиво интегрирует функции отвода, точной регулировки и визуального контроля подачи минеральных масел к критическим узлам трения. Рассмотрим подробно особенности, модельный ряд и применение этих устройств от производителя ГИДРАВЛИКА.

Описание и назначение блоков дроссельных смазочных БДи

Серия блоков дроссельных смазочных БДи спроектирована для встраивания в напорные линии централизованных систем смазки станков, прессов, прокатных станов и другого промышленного оборудования. Основное их назначение — разделить общий поток смазочного материала (минерального масла) на несколько направлений, индивидуально отрегулировать расход по каждому каналу и обеспечить оператору возможность визуального мониторинга этого процесса. Конструкция блока дроссельного БДи модульная, что позволяет гибко формировать необходимое количество отводов: от двух до шести. Такие смазочные блоки БДи незаменимы там, где разные точки смазки требуют различного количества масла.

Общие характеристики: вес, размеры и код ТН ВЭД

Блоки дроссельные смазочные БДи имеют компактную модульную конструкцию, собранную на общей шпильке. Сухая масса устройства варьируется в зависимости от количества модулей-секций: от 0,25 кг для двухотводной модели БДи2 до 0,65 кг для шестиотводной модели БДи6. Максимальная длина (L1 в таблице размеров) составляет от 120 до 220 мм. Блоки рассчитаны на работу в невзрывоопасной среде, не содержащей агрессивных паров и токопроводящей пыли. Для данных изделий обычно применяется код ТН ВЭД 8481 80 159 0 — «Арматура для трубопроводов, прочая».

Технические характеристики блоков смазочных БДи

Все модели серии блоков дроссельных смазочных БДи объединяют общие высокие эксплуатационные параметры, обеспечивающие стабильную работу в системе. Ключевые характеристики представлены в таблице ниже.

Как работает блок дроссельный БДи: принцип действия

Принцип работы блока дроссельного смазочного БДи основан на дросселировании потока жидкости. Каждая модульная секция является независимым регулятором. Регулирующим элементом выступает конический золотик (стержень), взаимодействующий с шариком. Поворот регулировочной трубки приводит в движение гайку, которая, нажимая на шарик, изменяет зазор (дроссельную щель) в коническом отверстии стержня. Именно этот зазор определяет величину проходного сечения и, соответственно, расход масла.

Вращение трубки по часовой стрелке (при взгляде со стороны отвода) увеличивает расход, против часовой — уменьшает. Для настройки оптимального режима работы важно поддерживать рекомендуемый перепад давления на дросселе: 0.1–0.3 МПа при расходах 0.063–0.63 л/мин и 0.05–0.1 МПа при меньших расходах. Так дроссельный блок БДи обеспечивает стабильность подачи и устойчивость к засорению. Визуальный контроль осуществляется через прозрачный корпус указателя расхода, где положение поплавка показывает интенсивность потока.

Устройство и конструктивные особенности

Конструктивно блок дроссельный смазочный БДи представляет собой сборку из однотипных модульных секций, стянутых общими шпильками в единый компактный узел. Каждая секция включает корпус, регулировочный узел (трубка, гайка, шарик, стержень) и указатель расхода с поплавком. Такая модульность — ключевое преимущество смазочного блока БДи, позволяющее легко адаптировать устройство под требуемое количество смазываемых точек. Для удобства монтажа и обслуживания между корпусом блока и монтажной плоскостью рекомендуется оставлять зазор около 25 мм.

Загадка для инженера-гидравлика: Что в системе самое наблюдательное и всегда знает, куда и сколько течет? Подсказка: это не оператор, а один из элементов, и в его названии есть слово «блок». Правильный ответ — блок дроссельный смазочный БДи! Он не только регулирует, но и показывает расход, как настоящий часовой на посту маслопровода.

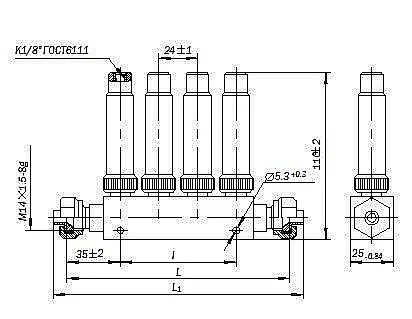

Чертеж общего вида блока дроссельного смазочного БДи с указанием габаритных размеров.

Габаритные и присоединительные размеры

Сравнение моделей серии БДи и выбор модификации

Серия блоков дроссельных смазочных БДи включает шесть базовых моделей, отличающихся в первую очередь количеством отводов и подводов:

• БДи2, БДи4, БДи6 — имеют по два подвода (входа). Это позволяет запитать блок из двух независимых линий или организовать кольцевую подачу для повышения надежности.
• БДи2-1, БДи4-1, БДи6-1 — имеют один подвод. Более простая и компактная конфигурация для систем с одной напорной магистралью.

Цифра в обозначении указывает на число отводов: 2, 4 или 6. Выбор модели зависит от количества точек смазки, которые необходимо обслуживать от одного узла регулировки. Все модели, будь то БДи2 или БДи6, обеспечивают одинаковый диапазон регулировки расхода и номинальное давление, что упрощает проектирование и унификацию системы.

Условное обозначение и расшифровка кода модели

Условное обозначение блоков дроссельных смазочных БДи строится по четкой схеме, отражающей основные параметры и климатическое исполнение.

Структура обозначения: Блок дроссельный БДи [Число отводов]–[Число подводов] [Климатическое исполнение].

Примеры:

• Блок дроссельный БДи2 УХЛ4 — Блок с двумя отводами и двумя подводами (стандартно), климатическое исполнение УХЛ4 (для умеренного и холодного климата).
• Блок дроссельный БДи2-1 О4.1 — Блок с двумя отводами, но одним подводом (модификация «-1»), климатическое исполнение О4.1 (для тропического климата).

Таким образом, по маркировке можно однозначно определить конфигурацию и условия применения устройства.

Температурный режим работы, срок службы и надежность

Эксплуатация блоков дроссельных смазочных БДи регламентирована в диапазоне температур рабочей среды (масла) от 0°С до +50°С и окружающего воздуха от 0°С до +40°С. Эти устройства совместимы с широким спектром минеральных масел, включая соответствующие отечественным ГОСТ. При соблюдении условий эксплуатации, использовании чистого масла и своевременном обслуживании срок службы смазочного блока БДи составляет многие годы. Критичным для долговечности является защита от механических ударов, особенно прозрачного указателя расхода, и предотвращение попадания загрязнений в систему.

Где применяются блоки БДи: области и оборудование

Блоки дроссельные смазочные БДи находят широкое применение во всех отраслях промышленности, где используются централизованные системы смазки циркуляционного или импульсного типа:

• Металлообрабатывающее оборудование: Токарные, фрезерные, шлифовальные станки, обрабатывающие центры.
• Оборудование для обработки металлов давлением: Кузнечно-прессовое оборудование, прокатные станы, гильотинные ножницы.
• Деревообрабатывающие и полиграфические машины.
• Подшипниковые узлы тяжелых роторов, вентиляторов, мощных редукторов.

Они устанавливаются в непосредственной близости от смазываемых агрегатов в местах, удобных для визуального контроля и ручной регулировки.

Ремкомплект и типовые неисправности

Наиболее частой причиной выхода из строя блока дроссельного смазочного БДи является загрязнение дросселирующей пары (стержень-шарик) твердыми частицами, содержащимися в масле. Также со временем могут потребовать замены уплотнительные элементы. Для ремонта в полевых условиях достаточно базового набора слесарных инструментов.

Типовой ремкомплект может включать:

• Регулировочный узел в сборе (трубка, гайка, шарик, стержень).
• Уплотнительные кольца и прокладки для штуцеров и корпуса указателя.
• Запасная прозрачная колба указателя расхода.
• Общие стяжные шпильки и гайки.

Процедура чистки при засорении дросселя проста: вывернуть стержень из корпуса, разобрать регулировочный узел, извлечь шарик, тщательно очистить и промыть все детали чистым маслом или растворителем, после чего собрать в обратной последовательности.

Работа в сложных условиях и совместимость

Хотя стандартное климатическое исполнение рассчитано на температуру до 0°С, при использовании соответствующих масел и дополнительной защиты блоки дроссельные смазочные БДи могут функционировать и в более жестких условиях. Их конструкция проста и ремонтопригодна, что позволяет проводить обслуживание силами персонала на месте, без отправки на специализированные предприятия. Совместимость с отечественными маслами по ГОСТ делает эти блоки идеальным выбором для модернизации и обслуживания существующего парка оборудования на российских заводах.

Примеры оформления заказа

При заказе необходимо указать полное условное обозначение требуемой модели и климатическое исполнение.

Пример 1: Для заказа блока с четырьмя отводами и одним входом для работы в умеренном климате: «Блок дроссельный БДи4-1 УХЛ4, 4 отвода, 1 подвод».

Пример 2: Для заказа блока с шестью отводами и двумя входами для тропического климата: «Блок дроссельный БДи6 О4.1, 6 отводов, 2 подвода».

Для расчета стоимости, уточнения наличия и сроков поставки рекомендуем обратиться к нашим специалистам через форму заказа или по контактам, указанным в разделе Контакты.

Поставки по России от ГИДРАВЛИКА

Компания ГИДРАВЛИКА осуществляет поставки качественных блоков дроссельных смазочных БДи собственного производства по всей территории Российской Федерации. Мы гарантируем соответствие продукции технической документации и оперативную доставку в любой регион. Наш склад и офис расположены в Екатеринбурге, что позволяет эффективно обслуживать предприятия Урала, Сибири и других частей страны. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все устройства поставляются с необходимой документацией и гарантией.
