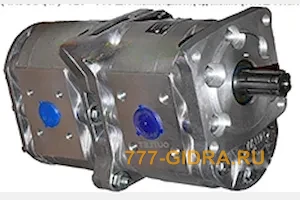

Насос шестеренный двухсекционный НШ, также известный в промышленности как сдвоенный насос или насос тандем, представляет собой универсальное и экономичное решение для гидравлических систем, требующих подачи рабочей жидкости по двум независимым каналам. Конструкция объединяет две самостоятельные насосные секции в одном компактном корпусе с общим приводным валом, что позволяет оптимизировать пространство и снизить массу оборудования по сравнению с установкой двух отдельных насосов.
Описание и назначение серии насосов НШ (сдвоенных)
Серия насосов шестеренных двухсекционных НШ разработана для одновременного нагнетания минеральных масел или других рабочих жидкостей в две независимые гидравлические системы. Это востребовано в технике, где необходимо независимое питание основного рабочего оборудования и, например, системы рулевого управления или вспомогательных механизмов. Каждая секция сдвоенного насоса НШ работает автономно, имеет собственные всасывающие и нагнетательные каналы, но приводится от одного источника мощности. Это существенно упрощает монтаж и обслуживание.
Код ТН ВЭД: 8413 60 310 0
Таблица габаритных размеров и веса моделей НШ (сдвоенных)
| Модель насоса |
Диапазон масс, кг |
Примечания по габаритам |
| НШ10-10-3 |
2,35 – 7 |
Компактные модели для малых расходов |
| НШ32-10Д-3, НШ32-32М-4 |
6,95 – 9,8 |
Среднегабаритные насосы, комбинированные и равнопроизводительные секции |
| НШ50-10Д-3, НШ50-50М-4, НШ40-40Д-3, НШ57-57-3 |
8,65 – 27,5 |
Крупногабаритные модели с высокой производительностью |
Конкретные присоединительные размеры валов (шлицевые соединения) и фланцев идентичны для одиночных и секционных насосов одной группы, что обеспечивает взаимозаменяемость.
Технические характеристики
| Параметр / Модель |
Рабочий объем, см³/об (секция 1/секция 2) |
Рабочее давление, ном./макс., МПа |
Номинальная частота вращения, об/с |
Номинальная подача, л/мин (секция 1/секция 2) |
Тип рабочей среды |
| НШ10-10-3 |
10 / 10 |
16 / 21 |
40 |
22,8 / 22,8 |
Минеральные масла по ГОСТ, индустриальные масла, жидкости с вязкостью в допустимом диапазоне |
| НШ32-10Д-3 |
31,7 / 10 |
16 / 21 |
71,5 / 22,8 |
| НШ50-10Д-3 |
49,1 / 10 |
16 / 21 |
110,8 / 22,8 |
| НШ40-40Д-3 |
40,4 / 40,4 |
20 / 25 |
91,1 / 91,1 |
| НШ57-57-3 |
57,1 / 57,1 |
16 / 21 |
122,5 / 122,5 |
| НШ32М-10-4 |
32 / 10 |
20 / 25 |
40 |
74,5 / 22,6 |
| НШ32-32М-4 |
32 / 32 |
20 / 25 |
75,5 / 74,5 |
| НШ50-50М-4 |
50 / 50 |
20 / 25 |
116,4 / 116,4 |
Существуют и другие варианты исполнения шестеренного двухсекционного насоса НШ, например: НШ 100-50А-3, НШ 100Г-50УКФ-3, НШ 14-10, НШ 112Г-32УКФ-3. Все параметры согласовываются при заказе.
Принцип работы насоса НШ двухсекционного
Работа сдвоенного шестеренного насоса НШ основана на классическом принципе шестеренного насоса. В каждой из двух секций находится пара шестерен (ведущая и ведомая). При вращении вала, который является общим для обеих секций, зубья шестерен, выходя из зацепления во всасывающей полости, создают разрежение, за счет чего рабочая жидкость заполняет межзубовые впадины. Жидкость переносится в корпусе к нагнетательной полости, где зубья входят в зацепление, вытесняя жидкость в напорную магистраль под давлением. Таким образом, насос шестеренный двухсекционный НШ обеспечивает два независимых потока жидкости с параметрами, определяемыми геометрией каждой секции.
Температурный режим, срок службы и работа в экстремальных условиях
Насосы НШ двухсекционные рассчитаны на работу с маслами в широком диапазоне температур. Рекомендуемая рабочая температура жидкости от +10°C до +80°C. При использовании масел, соответствующих требованиям, и соблюдении правил эксплуатации, включая применение фильтров тонкостью не более 40 мкм, ресурс до первого капитального ремонта составляет несколько тысяч моточасов. Конструкция насоса шестеренного двухсекционного НШ допускает эксплуатацию при отрицательных температурах окружающей среды (до –40°C) при условии предварительного прогрева гидросистемы и использования соответствующих марок масел. Совместимость с отечественными маслами по ГОСТ (индустриальные И-20А, И-30А и др.) является ключевым преимуществом для российского рынка. Благодаря модульной конструкции и доступности запасных частей, возможен ремонт шестеренного насоса НШ сдвоенного в полевых или цеховых условиях.
Техническая загадка: Два брата-близнеца живут в одном доме, крутятся вместе, но каждый несет воду в свой огород. Что это?
Ответ: Насос шестеренный двухсекционный НШ (сдвоенный - тандем) – один вал, два независимых потока!
Область применения и совместимое оборудование
Двухсекционный шестеренный насос НШ находит применение во многих отраслях промышленности и сельского хозяйства. Его основное назначение:
- Сельскохозяйственная и дорожно-строительная техника: Тракторы (МТЗ, ЮМЗ и др.) для одновременного питания гидросистемы навесного оборудования и гидроусилителя рулевого управления.
- Станкостроение: Обеспечение смазки и гидропривода различных узлов металлорежущих станков.
- Мобильная техника: Экскаваторы, погрузчики, где требуется раздельное питание нескольких контуров.
- Промышленные гидросистемы: В качестве источника давления в системах, где необходимы два независимых потока с разными параметрами.
Привод насоса НШ сдвоенного осуществляется через упругую муфту от электродвигателя, двигателя внутреннего сгорания или коробки отбора мощности.
Секционирование, условное обозначение и модификации
В основу модели сдвоенного насоса НШ заложена система обозначений. Например, НШ32-10Д-3 расшифровывается так:
- НШ – Насос Шестеренный.
- 32-10 – Рабочие объемы секций: 32 см³/об и 10 см³/об.
- Д – Модификация (в данном случае, «Д» может указывать на конкретное исполнение).
- 3 – Исполнение по давлению (3 – 16 МПа, 4 – 20 МПа).
Производитель ГИДРАВЛИКА предлагает гибкую систему конфигурирования. Возможно тандемирование практически любых секций из групп насосов НШ: от малых (2-я группа, 4-14 см³) до крупных (4-я группа, 63-150 см³). Таким образом, заказчику доступен двухсекционный насос НШ с требуемым соотношением производительностей и давлений в каждой секции.
Ремонт и запасные части
Наиболее подвержены износу в шестеренном двухсекционном насосе НШ следующие узлы:
| Наименование запчасти / ремкомплекта |
Типовые неисправности |
| Ремкомплект (уплотнения, прокладки) |
Утечки рабочей жидкости через торцевые уплотнения или по плоскостям разъема корпусов. |
| Пара шестерен (ведущая и ведомая) |
Износ зубьев, снижение производительности и рост шума. |
| Подшипники скольжения (втулки) |
Увеличенный зазор, приводящий к падению давления и перетечкам. |
| Корпусная пара (распределительная пластина или крышка) |
Износ рабочих поверхностей, контактирующих с торцами шестерен. |
Наличие доступных ремкомплектов и запасных частей позволяет проводить восстановление насоса НШ двухсекционного силами квалифицированных механиков.
Примеры заказа и доработки
При оформлении заказа на насос шестеренный двухсекционный НШ необходимо указать:
- Точную маркировку насоса (например, НШ32-10Д-3 левого вращения).
- Тип и направление вращения вала (правое или левое).
- Требуемые параметры давления для каждой секции (при необходимости отличные от стандартных).
- Особые требования к присоединительным размерам (при наличии).
Например: «Насос НШ двухсекционный, мод. НШ32-32М-4, правое вращение, для работы с маслом И-30А». Срок изготовления нестандартных модификаций в среднем составляет 30 рабочих дней.
Преимущества и особенности эксплуатации сдвоенных насосов НШ
Использование насоса шестеренного НШ сдвоенного вместо двух отдельных насосов дает существенные преимущества: экономия монтажного пространства, снижение общей массы конструкции, упрощение подключения привода (один вал вместо двух). Однако важно учитывать, что обе секции двухсекционного насоса НШ работают синхронно. Если одна из гидросистем простаивает, соответствующая секция насоса продолжает работать «вхолостую», что приводит к ее износу. Поэтому выбор такого решения должен быть технически и экономически обоснован.
Наша компания, ГИДРАВЛИКА, осуществляет поставки насосов шестеренных двухсекционных НШ напрямую с производственных предприятий в Екатеринбурге. Мы гарантируем качество продукции, соответствующее российским стандартам, и обеспечиваем оперативную доставку во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Для консультации и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте 777-gidra.ru.
