Описание и назначение
Насос НШ 14-10 представляет собой двухсекционный агрегат шестеренного типа с фиксированным рабочим объемом. Основная область его применения — гидравлические системы управления мобильной техникой, где требуется стабильное нагнетание минерального масла. Конструкция с двумя независимыми секциями позволяет данному насосу обслуживать два отдельных гидравлических контура с различными требованиями по подаче, что делает его универсальным решением для сложных гидроприводов. Этот насос НШ 14-10 успешно эксплуатируется в составе агрегатов сельскохозяйственного, строительного и дорожно-коммунального назначения.

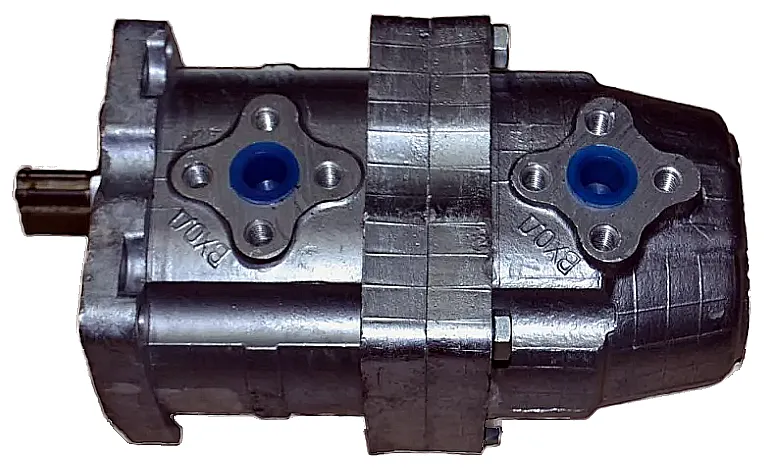

Фотография насоса НШ 14-10 демонстрирует компактный алюминиевый корпус, фланец крепления и выходной вал со шлицами.
Габариты, вес и таможенный код
Насос НШ 14-10 характеризуется сбалансированными массо-габаритными показателями, что облегчает его монтаж в стесненных условиях подкапотного пространства. Код ТН ВЭД, под который классифицируется данное изделие, — 8412298000. Условное обозначение модели расшифровывается следующим образом: «Н» — насос, «Ш» — тип конструкции (шестеренный), а цифры 14 и 10 указывают на рабочий объем каждой из секций в кубических сантиметрах. Соответствие ГОСТ 13824-81 гарантирует соблюдение единых требований к качеству и надежности.
Приходит инженер-гидравлик к шефу и говорит: «На участке насос НШ 14-10 вышел из строя». Шеф отвечает: «Станция же у тебя двухсекционная… Пусть хоть одна секция работает, на ней и держись!»
| Наименование параметра | Значение |
|---|
| Масса агрегата, кг | 21.5 |
| Габаритная длина (C), мм | 218 |
| Габаритная ширина (B), мм | 166.7 |
| Высота/толщина (A), мм | 50.2 |
| Код ТН ВЭД | 8412298000 |
Основные технические характеристики
Ключевые параметры, определяющие возможность интеграции насоса НШ 14-10 в конкретную гидросистему, приведены в таблице. Особое внимание при подборе следует обращать на соответствие номинального давления и требуемого расхода для каждой секции.
| Параметр | Значение |
|---|
| Рабочий объем первой секции | 14 см³/об |
| Рабочий объем второй секции | 10 см³/об |
| Номинальное рабочее давление | 16 МПа (160 кгс/см²) |
| Максимально допустимая частота вращения | 2500 об/мин |
| Диапазон рабочих температур рабочей среды | от -40°C до +80°C |
| Тип рабочей среды | Минеральные масла (ISO VG 32, 46, 68) |
Схема гидравлических подключений насоса НШ 14-10, показывающая всасывающий и два напорных канала.
Принцип работы в составе гидросистемы
Насос НШ 14-10 функционирует по классическому принципу внешнего зацепления шестерен. Вращательное движение от приводного вала передается ведущей шестерне, которая, в свою очередь, зацепляет ведомую. В зоне всасывания, создаваемой разряжением при расхождении зубьев, рабочая жидкость захватывается и переносится в полостях между зубьями и корпусом. В зоне нагнетания, при вхождении зубьев в зацепление, масло вытесняется в напорную магистраль. Герметичность между двумя секциями обеспечивается конструктивно, что позволяет каждой из них работать с независимым давлением и расходом. Смазка трущихся пар происходит непосредственно перекачиваемой жидкостью.
Преимущества и особенности эксплуатации
- Снижение простоев техники. Высокая надежность и износостойкость материалов (алюминиевый корпус, металлофторопластовые подшипники) обеспечивают длительный межсервисный интервал.
- Увеличение общего ресурса гидросистемы. Стабильная подача масла без пульсаций способствует плавной работе исполнительных механизмов и снижает ударные нагрузки.
- Универсальность и удобство монтажа. Компактная компоновка и стандартизированные присоединительные размеры фланца (4 отверстия Ø11 мм на окружности Ø100 мм) упрощают установку и замену агрегата.
- Совместимость с широким парком оборудования. Агрегат рассчитан на работу с типовыми минеральными маслами, применяемыми в отечественной технике.
- Работа в экстремальных климатических условиях. Широкий температурный диапазон позволяет эксплуатировать насос как в регионах с холодным климатом, так и в условиях жаркого лета.
Температурный режим работы и срок службы
Двухсекционный насос НШ 14-10 предназначен для непрерывной работы в диапазоне температур окружающей среды от -40°C до +80°C. Его ресурс, заявленный производителем, составляет не менее 3000 моточасов. На фактический срок службы напрямую влияют несколько эксплуатационных факторов: качество применяемого масла, наличие и состояние системы фильтрации, соблюдение пределов по рабочему давлению и частота вращения вала. Регулярная замена масла и фильтрующих элементов является ключевым условием для достижения максимального ресурса агрегата.
Область применения и типовое оборудование
Шестеренный насос данной модели нашел широкое применение в гидроприводах мобильной и промышленной техники. Он используется в качестве источника давления в следующих типах машин: тракторы (МТЗ и другие), бульдозеры (Четра Т-9.01, Т-11.01), сельскохозяйственные комбайны («Дон-1500» и аналоги), автопогрузчики, самосвалы (Камаз), трубоукладчики (ТГ-121Я), а также в некоторых стационарных гидравлических станциях и системах смазки технологического оборудования.
Габаритные и присоединительные размеры для оценки совместимости
Для корректной замены или установки нового агрегата необходимо свериться с посадочными местами. Ключевым присоединительным элементом является фланец крепления с четырьмя отверстиями под крепеж диаметром 11 мм, расположенными на окружности диаметром 100 мм. Выходной вал имеет диаметр 22 мм с исполнением шлицев 8×6×30 мм. Сравнение габаритных размеров (длина 218 мм, ширина 166.7 мм, высота 50.2 мм) с доступным пространством на технике позволит избежать проблем на этапе монтажа.
Состав ремкомплекта и наиболее часто заменяемые детали
В процессе эксплуатации насоса НШ 14-10 наибольшему износу подвержены элементы, работающие в условиях трения и высокого давления. Своевременная замена этих деталей позволяет восстановить производительность агрегата без приобретения новой единицы.
| Наименование детали | Причина износа / Неисправность |
|---|
| Уплотнительные манжеты вала | Потеря эластичности, старение резины, работа в условиях загрязненной среды. Приводят к внешним утечкам масла. |
| Подшипники скольжения (втулки) | Естественный абразивный износ из-за попадания твердых частиц в масло. Вызывают увеличение зазоров и падение давления. |
| Торцевые распределительные диски (прокладки) | Износ рабочей поверхности, возникновение рисок и борозд. Являются основной причиной внутренних перетечек и снижения КПД насоса. |
| Сальники | Разрушение от высоких температур или несовместимости с типом рабочей жидкости. |
Типичные ошибки при подборе насоса НШ 14-10
- Ориентация только на присоединительные размеры. Подбор исключительно по совпадению фланца и вала без учета требуемых рабочих объемов (14 и 10 см³) и давления в контурах.
- Игнорирование температурного диапазона. Применение насоса в условиях, выходящих за пределы -40°C…+80°C, например, в системах с постоянным перегревом масла.
- Несоответствие типа рабочей среды. Попытка использовать агрегат с жидкостями, не являющимися минеральными маслами (водомасляные эмульсии, специальные синтетические жидкости), что может привести к разрушению уплотнений.
- Неучет необходимой производительности. Неверный расчет требуемого расхода от каждой секции, приводящий к недостаточной скорости работы гидроцилиндров или перегрузке насоса.
Примеры вариантов заказа
1. Базовая поставка. Насос НШ 14-10 в стандартной комплектации для замены вышедшего из строя агрегата на технике. Доступен со склада.
2. Поставка с ремкомплектом. Насос НШ 14-10 вместе с набором основных сменных уплотнений и прокладок для сокращения времени будущего планового обслуживания.
3. Комплексная поставка для сервиса. Несколько единиц насосов НШ 14-10 для обеспечения ремонта парка однотипных машин на предприятии. Возможна индивидуальная упаковка и маркировка.
