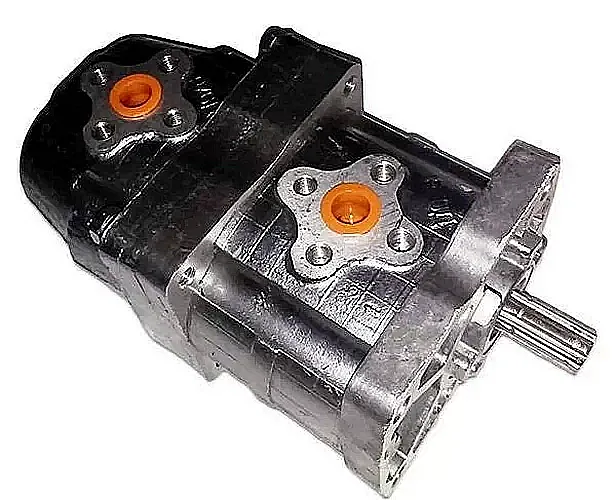

Двухсекционный шестеренный насос НШ12-8Д-3 представляет собой гидравлический агрегат, разработанный для установки в мобильную технику, эксплуатируемую в тяжелых условиях. Основная задача устройства – создание двух независимых потоков рабочей жидкости под разным давлением для одновременного питания нескольких гидравлических контуров. Данная модель является надежным решением для сельскохозяйственного, строительного и дорожно-транспортного машиностроения.
Описание и назначение насоса НШ12-8Д-3
Насос шестеренный НШ12-8Д-3 предназначен для работы в гидравлических системах, где требуется разделение потоков масла. Его конструкция объединяет две независимые насосные секции в общем корпусе, что позволяет заменить два отдельных агрегата, уменьшив занимаемое пространство и упростив монтаж. Устройство функционирует на минеральных маслах и обеспечивает стабильную производительность при номинальном давлении до 16 МПа.
Вес, габариты и код ТН ВЭД
Агрегат отличается компактными размерами, что облегчает его интеграцию в существующие системы. Его масса составляет 5,2 кг. Насос шестеренный НШ12-8Д-3 относится к товарной позиции, классифицируемой по коду ТН ВЭД 8413.50.9000 (гидравлические силовые устройства).
| Параметр | Значение |
|---|
| Масса, кг | 5,2 |
| Длина, мм | 210 |
| Ширина, мм | 145 |
| Высота, мм | 115 |
| Код ТН ВЭД | 8413.50.9000 |
Механик спрашивает у инженера: «Почему твой насос шестеренный НШ12-8Д-3 работает, как часы?». Инженер отвечает: «Потому что у него две секции, как у моих часов: одна для часовой, другая для минутной стрелки, только давление качает!»
Технические характеристики
Ключевые параметры насоса определяют его производительность и надежность в различных условиях эксплуатации. Шестеренный агрегат НШ12-8Д-3 рассчитан на продолжительную работу в условиях переменных нагрузок.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 12 |
| Номинальное давление, МПа | 16 |
| Максимальная частота вращения, об/мин | 2500 |
| Тип рабочей среды | Минеральные масла (HLP, HVM) |
| Температура рабочей среды, °C | -40 … +80 |
| Тип присоединения | Фланец ISO 5006 |
| Конструкция вала | 6-шлицевой, модификация «Д» |
Преимущества и особенности эксплуатации
Использование насоса шестеренного НШ12-8Д-3 в гидравлических системах связано с рядом значимых преимуществ для конечного пользователя:
- Сокращение простоев техники: Высокая надежность и долгий ресурс работы снижают частоту внеплановых остановок на обслуживание или ремонт.
- Увеличение общего ресурса гидросистемы: Применение качественных материалов и точная подгонка шестерен минимизируют внутренние утечки и повышают общий КПД системы.
- Удобство монтажа и замены: Стандартные присоединительные размеры фланца ISO 5006 позволяют быстро установить агрегат или заменить изношенный насос без существенных доработок.
- Стабильность давления в двух контурах: Двухсекционная конструкция обеспечивает независимую и стабильную подачу масла в разные гидравлические магистрали.
- Широкая совместимость: Насос шестеренный НШ12-8Д-3 совместим с большинством типовых гидравлических систем, применяемых в отечественной и импортной мобильной технике.
Принцип работы двухсекционного шестеренного насоса
Функционирование насоса основывается на принципе вытеснения жидкости парой зацепляющихся шестерен, размещенных в отдельной секции. При вращении вала, приводимого от двигателя техники, ведущая шестерня захватывает рабочую жидкость из всасывающей полости и перемещает ее вдоль стенок корпуса в зону нагнетания. В конструкции НШ12-8Д-3 этот процесс происходит одновременно в двух изолированных камерах, что позволяет создавать два независимых потока. Масло подается на выходные патрубки с заданными параметрами давления и расхода для питания соответствующих исполнительных механизмов.
Температурный режим и ресурс работы
Допустимый диапазон температур эксплуатации насоса шестеренного НШ12-8Д-3 составляет от -40°C до +80°C. Агрегат рассчитан на продолжительную работу в циклическом режиме с частыми пусками и остановами. Заявленный производителем ресурс до первого капитального ремонта при соблюдении условий эксплуатации превышает 3000 моточасов. На долговечность агрегата напрямую влияют несколько факторов: качество и чистота гидравлического масла, наличие в системе фильтрации тонкой очистки (рекомендуемый класс чистоты NAS 9), а также соблюдение допустимого уровня рабочего давления. Регулярное сервисное обслуживание, включающее контроль состояния масла и уплотнений, способно значительно увеличить межремонтный период.
Область применения и типичное оборудование
Шестеренный насос НШ12-8Д-3 нашел широкое применение в различных отраслях благодаря своей надежности и адаптивности. Он активно используется в составе гидростанций и насосных групп мобильной техники. Основные сферы применения:
- Сельскохозяйственная техника: Тракторы (МТЗ-80/82, К-700/701), зерноуборочные комбайны («Дон», «Енисей»).
- Строительная и дорожная техника: Фронтальные погрузчики, автокраны (КС-45717, КС-55713), асфальтоукладчики, дорожные катки.
- Коммунальная техника: Уборочные машины, машины для зимнего обслуживания дорог.
- Промышленное оборудование: Небольшие прессы, станочные гидроприводы, технологические линии, где требуется стабильный источник давления.
Эксплуатация насоса шестеренного НШ12-8Д-3 эффективна во всех перечисленных случаях, где необходима компактная двухконтурная гидравлика.
Запчасти и типовые узлы, подверженные износу
Как и любое гидравлическое оборудование, насос требует периодического обслуживания и замены расходных элементов. Чаще всего в процессе эксплуатации изнашиваются следующие компоненты:
- Уплотнительные манжеты и кольца: Резиновые и фторопластовые уплотнения вала и крышек, подверженные старению и воздействию высокого давления.
- Втулки вала (особенно металфторопластовые в модификации «Д»): Обеспечивают подшипниковую поддержку, их износ приводит к увеличению зазоров и падению давления.
- Рабочие шестерни: Зубья шестерен могут подвергаться абразивному износу при плохой фильтрации масла.
- Подшипники качения: Устанавливаются в некоторых модификациях, требуют контроля и смазки.
- Предохранительные клапаны (если встроены): Их пружины и золотники со временем могут терять калибровку.
Типичные ошибки при подборе насоса
Правильный выбор насоса – залог долгой и безотказной работы гидросистемы. Специалисты отмечают несколько распространенных ошибок при подборе оборудования:
- Выбор исключительно по типу резьбы или фланца без учета требуемой производительности (рабочего объема) и давления.
- Пренебрежение температурным диапазоном рабочей среды, что приводит к выходу из строя уплотнений или заклиниванию насоса в мороз.
- Использование рабочей жидкости, не соответствующей типу, указанному в характеристиках насоса шестеренного НШ12-8Д-3 (например, применение рабочей жидкости на водной основе).
- Неверное определение направления вращения вала (правое/левое), что приводит к неработоспособности агрегата после установки.
- Игнорирование необходимости фильтрации масла, что резко сокращает ресурс шестеренной пары и других прецизионных узлов.
Условное обозначение модели НШ12-8Д-3
Маркировка насоса содержит всю необходимую информацию для его идентификации и подбора. Согласно общепринятой системе, обозначение НШ12-8Д-3 расшифровывается следующим образом:
- НШ – Насос шестеренный.
- 12 – Условное обозначение номинального рабочего объема (примерно 12 см³).
- 8 – Порядковый номер модификации или исполнения конструкции.
- Д – Исполнение вала (6-шлицевой) и тип подшипникового узла с металфторопластовой втулкой.
- 3 – Номер серии или поколения конструкции.
Дополнительно в конце маркировки может указываться литера «Л» для обозначения насоса с левым направлением вращения вала (по умолчанию предполагается правое).

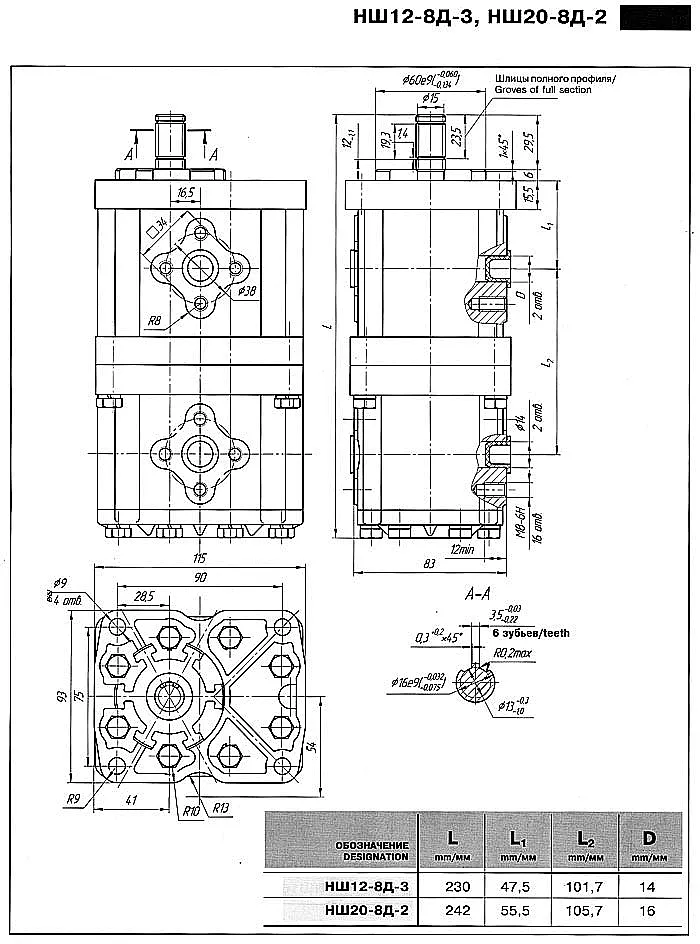

Габаритные и присоединительные размеры для монтажа
Для успешной замены или установки насоса шестеренного НШ12-8Д-3 необходимо учитывать его монтажные размеры. Агрегат имеет фланцевое присоединение по стандарту ISO 5006. Межосевое расстояние крепежных отверстий на фланце составляет 180×105 мм. Выходной вал имеет 6 шлицев с основными размерами 12×16×2,2 мм. Эти параметры позволяют проверить совместимость насоса с приводом и гидроплитой существующего оборудования. Перед заказом рекомендуется сверить посадочные места и тип шлицевого соединения, чтобы избежать проблем с установкой.
Примеры оформления заказа
В зависимости от конкретных требований гидросистемы можно заказать различные модификации насоса. Рассмотрим несколько типовых примеров:
- Базовая поставка для замены: Насос шестеренный НШ12-8Д-3, вращение правое. Используется для плановой замены вышедшего из строя агрегата на тракторе МТЗ-82.
- Поставка для специфичной техники: Модель НШ12-8Д-3Л с левым направлением вращения вала. Заказывается для техники с реверсивным приводом или особой компоновкой.
- Комплексная закупка для сервисного центра: Партия насосов НШ12-8Д-3 вместе с комплектами уплотнений и ремкомплектами для организации ремонтного сервиса.
Насос шестеренный НШ12-8Д-3 всегда можно заказать на сайте 777-gidra.ru или связавшись с нашими техническими специалистами для подбора аналога.
