Описание и назначение гидравлического насоса серии НШ 100 50

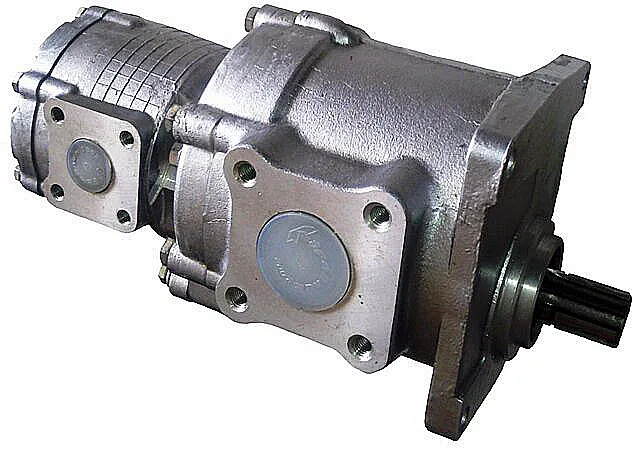

Насос НШ 100 50 А3 – это двухсекционный шестерённый гидравлический насос, спроектированный для надежной работы в составе гидравлических приводов мобильной и сельскохозяйственной техники. Основная функция агрегата – создание стабильного потока рабочей жидкости под давлением для управления исполнительными механизмами. Модель обеспечивает эффективную работу двух независимых или связанных гидравлических контуров, что критически важно для сложных технологических процессов.
Условное обозначение и ключевые параметры
Маркировка Насос НШ 100 50 А3 подчиняется стандартизированной системе. НШ указывает на тип изделия – насос шестерённый. Цифра 100 означает номинальный рабочий объем первой секции, составляющий 100 см³ за один оборот вала. Значение 50 соответствует рабочему объему второй секции – 50 см³/об. Литерой А обозначается конструктивное исполнение, а цифра 3 определяет конкретную модификацию. Код ТН ВЭД для данной продукции – 8413.60.000.0.
|
| Рабочее давление, номинальное | 16 МПа |
| Рабочий объем, см³/об | 100 и 50 (две секции) |
| Максимальная частота вращения | 2400 мин⁻¹ |
| Диапазон рабочих температур | от -40°C до +80°C |
| Тип рабочей среды | Минеральные гидравлические масла (ISO VG 32-68) |
| Габаритные размеры (Д×Ш×В) | 320×280×190 мм |
| Масса, не более | 23,5 кг |
| Присоединительные размеры вала | Ø28 мм, шлицевое соединение по ГОСТ 1139-80 |
| Тип подключения (фланец) | По ГОСТ 12815-80 |
Инженер-гидравлик спрашивает новичка: «Почему в системе с Насос НШ 100 50 А3 всегда идеальная синхронизация?» – «Потому что у него две шестерни и одно сердце?» – «Нет, потому что у него даже мысли о давлении одинаковые в обеих секциях!»
Преимущества и особенности эксплуатации
Использование надежного Насоса НШ 100 50 А3 в гидросистемах приносит пользователям ряд существенных выгод.
- Снижение суммарных простоев техники. Высокий ресурс и надежность узла минимизируют количество незапланированных остановок для ремонта гидропривода.
- Повышение общего ресурса гидросистемы. Стабильная подача жидкости без пульсаций снижает ударные нагрузки на трубопроводы, клапаны и цилиндры.
- Упрощение монтажа и интеграции. Стандартизированные присоединительные размеры (фланец и вал) обеспечивают быструю установку агрегата как на новое, так и на ремонтируемое оборудование.
- Поддержание стабильного давления. Конструкция шестерённой пары гарантирует постоянство выходных параметров в заявленном диапазоне рабочих режимов.
- Широкая совместимость. Агрегат предназначен для работы с типовыми минеральными маслами и рассчитан на интеграцию в большинство отечественных гидросистем мобильной техники.
Принцип действия в составе гидравлической станции
Работа Насоса НШ 100 50 А3 основана на принципе вытеснения жидкости парой вращающихся шестерён. Крутящий момент передается на ведущую шестерню через шлицевой вал. При вращении в зоне всасывания создается разрежение, и зубья шестерён захватывают рабочую жидкость из подводящей магистрали. Масло перемещается во впадинах между зубьями вдоль стенок корпуса к напорной полости. В зоне нагнетания зубья входят в зацепление, вытесняя жидкость в напорный трубопровод под рабочим давлением. Конструктивно изолированные секции работают независимо, подавая масло в два гидравлических контура. Смазка всех трущихся пар осуществляется самой перекачиваемой средой.
Температурный режим работы и ожидаемый ресурс
Эксплуатация Насоса НШ 100 50 А3 разрешена в широком диапазоне температур окружающей среды и рабочей жидкости: от -40°C до +80°C. Агрегат рассчитан на продолжительный режим работы при условии соблюдения номинальных параметров давления и частоты вращения. Ключевыми факторами, напрямую влияющими на срок службы, являются качество и чистота гидравлического масла, а также состояние системы фильтрации. При применении масел рекомендованного класса вязкости (ISO VG 32, 46, 68) и поддержании чистоты на уровне не ниже 19/16/13 по ISO 4406, ресурс агрегата до первого капитального ремонта составляет не менее 5000 моточасов. Регулярное сервисное обслуживание, включающее контроль состояния уплотнений и фильтров, позволяет существенно продлить этот срок.
Области применения и типовое оборудование
Основная сфера использования Насоса НШ 100 50 А3 – гидравлические системы мобильной, строительной, дорожной и сельскохозяйственной техники российской и постсоветской разработки. Агрегат применяется для создания потока рабочей жидкости в гидроприводах следующих машин: тракторы «Беларус» (МТЗ), зерно- и кормоуборочные комбайны («Дон», «Нива», «Енисей»), фронтальные и ковшовые погрузчики, самосвалы (КамАЗ, МАЗ), автокраны. Также данная модель востребована в качестве силового узла для стационарных гидростанций, используемых в ремонтных мастерских, для испытательных стендов и при оснащении некоторых типов прессового оборудования и металлообрабатывающих станков.
Состав ремкомплекта и часто заменяемые детали
Для восстановления работоспособности Насоса НШ 100 50 А3 в процессе эксплуатации наиболее часто требуются следующие элементы.
|
| Наименование элемента | Условия повышенного износа |
| Уплотнительные манжеты вала | Работа с загрязненным маслом, экстремальные перепады температур, несоблюдение давления. |
| Уплотнительные кольца (торцевые уплотнения) | Естественный износ, микроповреждения от абразивных частиц в жидкости. |
| Подшипники скольжения (втулки) | Недостаточная смазка, работа на предельных оборотах, кавитация. |
| Ведущая и ведомая шестерни | Длительная эксплуатация с максимальной нагрузкой, гидроудары в системе. |
Типичные ошибки при подборе гидравлического насоса
- Выбор исключительно по присоединительным размерам. Отверстия под крепеж и вал могут совпадать, но несоответствие рабочего объема (производительности) потребностям системы приведет либо к нехватке мощности, либо к избыточному давлению и перегреву.
- Игнорирование температурного диапазона. Установка насоса, не рассчитанного на низкие зимние температуры, в технику, работающую на открытом воздухе, гарантированно вызовет проблемы с запуском и ускоренный износ.
- Несоответствие типа рабочей среды. Применение агрегата с жидкостями, на которые он не сертифицирован (например, некоторые виды эмульсий или синтетических составов), может привести к разрушению уплотнений и коррозии внутренних поверхностей.
- Пренебрежение параметром максимального давления. Подбор модели с предельным рабочим давлением ниже, чем создает предохранительный клапан в системе, приведет к быстрому выходу насоса из строя.
Габаритные и присоединительные размеры для интеграции
Габариты Насоса НШ 100 50 А3 (320×280×190 мм) позволяют оценить возможность его размещения в моторном отсеке или на раме техники. Для проверки совместимости с уже установленным приводом необходимо сопоставить три ключевых параметра: размеры и схему расположения крепежных отверстий на фланце (соответствие ГОСТ 12815-80), диаметр и тип шлицевого соединения приводного вала (ГОСТ 1139-80, Ø28 мм), а также расположение и тип резьбовых отверстий для подключения всасывающей и напорных гидролиний. Совпадение этих параметров гарантирует механическую возможность установки без проведения дополнительных сварочных или слесарных работ.
Варианты оформления заказа
В зависимости от потребностей заказчика, поставка Насоса НШ 100 50 А3 может быть организована в различных комплектациях.
- Базовая поставка. Насос НШ 100 50 А3 в сборе, упакованный в индивидуальную коробку, с паспортом изделия. Стандартный вариант для плановой замены или комплектации новой техники.
- Поставка с ремкомплектом. Агрегат в сборе + набор наиболее востребованных запасных частей (уплотнения вала, торцевые кольца). Оптимально для сервисных центров, стремящихся минимизировать время ремонта.
- Поставка под модификацию системы. Консультация и подбор необходимых переходников или монтажной плиты для интеграции насоса в нестандартную гидросистему, где требуется адаптация присоединительных размеров.
Доставка, гарантия и техническая поддержка
Компания ГИДРАВЛИКА, будучи официальным поставщиком оборудования бренда ГИДРАВЛИК, организует оперативную доставку Насосов НШ 100 50 А3 по всей территории России и стран СНГ. Ключевые логистические маршруты включают Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Для клиентов из Беларуси, Казахстана и Армении доступны отлаженные схемы поставки с полным таможенным оформлением. На всю продукцию предоставляется гарантия. Наши специалисты готовы провести детальную техническую консультацию, помочь с подбором полного аналога для замены вышедшего из строя импортного узла и рассчитать оптимальную конфигурацию гидравлической системы. Для заказа или получения консультации воспользуйтесь формой на сайте 777-gidra.ru или свяжитесь с нами через раздел Контакты.
