Двухсекционный насос НШ 10-10 представляет собой шестеренный гидравлический агрегат, предназначенный для создания рабочего давления и подачи масла в системах сельскохозяйственного, коммунального и строительного оборудования. Конструкция обеспечивает параллельную, независимую работу двух насосных секций для управления несколькими гидросистемами или потребителями.
Описание и назначение
Насос НШ 10-10 — это высоконадежный двухсекционный агрегат, сконструированный для работы в составе гидравлических систем, требующих разделения потоков. Основная функция заключается в преобразовании механической энергии вращения вала в энергию потока рабочей жидкости под давлением. Агрегат рассчитан на эксплуатацию в составе гидростанций, системы управления навесным оборудованием тракторов, комбайнов, дорожно-строительных машин. Исполнение в соответствии с ГОСТ 10764-79 гарантирует совместимость с большинством серийной техники российского и советского производства.
Область применения насоса НШ 10-10 обусловлена его производительностью и двухсекционной конструкцией. Устройство идеально подходит для случаев, когда требуется запитать два независимых гидроконтура от одного приводного вала, например, один поток для подъема навески, второй — для привода гидромоторов или поворотного механизма.
Масса, габаритные размеры и код ТН ВЭД
Масса насоса составляет 4,2 кг, что позволяет легко производить его замену в условиях ограниченной доступности. Присоединительные узлы соответствуют стандартным фланцам по ГОСТ 12815-80. Узел классифицируется под кодом ТН ВЭД 8413.60.000 — прочие насосы для перекачки жидкостей, с объемным рабочим органом.
| Параметр |
Значение |
| Масса, кг |
4,2 |
| Габаритные размеры (Д×Ш×В), мм |
220 × 180 × 150 |
| Код ТН ВЭД |
8413.60.000 |
Приходит инженер к начальству и спрашивает: «Зачем нам менять старый насос на новый?» А начальник и говорит: «Чтоб не было так, как у старого: двое работают, а пятеро насос НШ 10-10 ремонтируют».
Технические характеристики насоса НШ 10-10
Ключевые параметры агрегата определяют его работоспособность в конкретных условиях эксплуатации. Правильный подбор по давлению, расходу и типу подключения — основа надежной работы гидросистемы.
| Параметр |
Значение для каждой секции |
| Рабочее давление, номинальное / максимальное, МПа |
16 / 21 |
| Рабочий объем, см³ |
10 |
| Номинальная подача (при 1500 об/мин), л/мин |
~22 |
| Частота вращения: номинальная / максимальная / минимальная, об/мин |
2400 / 3600 / 960 |
| Механический КПД, не менее |
0,92 |
| Потребляемая мощность на ном. давлении, кВт |
~16,8 |
| Тип рабочей среды |
Гидравлические масла марок ИГП-38, ВМГЗ, с вязкостью 30–50 сСт |
| Температурный диапазон рабочей среды, °C |
-40 … +80 |
| Основное присоединение (резьба всас./нагн.) |
G 1/2" / G 3/4" |

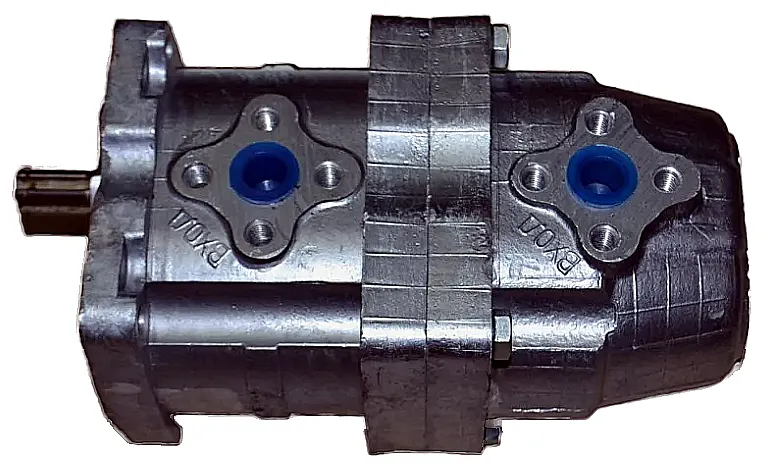

Схематичное изображение конструкции насоса НШ 10-10, показывающее расположение двух рабочих пар шестерен, поджимных прокладок и каналов.
Преимущества и особенности эксплуатации
Выбор насоса НШ 10-10 от бренда ГИДРАВЛИК для модернизации или ремонта техники дает ряд эксплуатационных преимуществ.
- Увеличение ресурса гидросистемы: Использование шестерен с термообработкой и точное изготовление рабочих пар снижают механический износ, продлевая межсервисный интервал.
- Минимизация простоев: Полная совместимость с типовыми фланцами и валами позволяет производить замену агрегата без доработки посадочных мест.
- Стабильность давления и подачи: Конструкция исключает пульсации потока, что критически важно для плавной и точной работы исполнительных гидроцилиндров.
- Компактность и универсальность: Малые габариты и вес облегчают монтаж в стесненных условиях стандартных гидроблоков и насосных групп.
- Адаптивность к условиям России: Широкий температурный диапазон работы обеспечивает надежный запуск и функционирование как в летнюю жару, так и в зимние морозы.
Принцип работы в составе гидросистемы
Насос НШ 10-10 функционирует по классическому принципу объемного вытеснения. Приводной вал, получая вращение от двигателя или редуктора, приводит в движение ведущую шестерню первой секции. Через общую муфту вращение передается на ведущую шестерню второй секции. В зоне зацепления зубьев создаются замкнутые объемы, которые перемещаются от полости всасывания к полости нагнетания. Радиальное уплотнение обеспечивается минимальными зазорами между зубьями и корпусом, торцевое — подпружиненными разгрузочными пластинами (поджимными прокладками). Каждая из двух секций насоса НШ 10-10 имеет независимые всасывающий и нагнетательный каналы, что позволяет подключать их к разным магистралям.
Температурный режим и срок службы
Ресурс работы насоса НШ 10-10 напрямую зависит от соблюдения условий эксплуатации. Рекомендованный диапазон температур рабочей среды — от -40°C до +80°C. Возможна работа в режимах непрерывной нагрузки, циклической нагрузки с частыми пусками/остановами. Факторами, существенно влияющими на долговечность, являются качество масла (отсутствие абразивных примесей, соответствие по вязкости) и состояние системы фильтрации. Использование фильтров тонкой очистки (не ниже 25 мкм) и своевременная замена рабочей жидкости — обязательные условия для достижения заявленного ресурса (не менее 3000 моточасов). Превышение номинального давления ведет к ускоренному износу поджимных пластин и зубьев.
Область применения и устанавливаемое оборудование
Двухсекционный насос НШ 10-10 используется в качестве силового агрегата в гидравлических системах различной техники, где требуется питание двух контуров.
- Сельскохозяйственная техника: Тракторы (Т-25, Т-25А, ХТЗ), комбайны («Нива», «Дон»).
- Дорожно-строительная и коммунальная техника: Катки (ДУ-31), мини-погрузчики, тракторы с навесным оборудованием.
- Промышленное оборудование: Небольшие прессы, подъемные столы, стенды с несколькими гидроприводами.
- Спецтехника: Автокраны малой грузоподъемности, машины для уборки территорий.
Как правило, одна секция насоса НШ 10-10 используется для привода навесного оборудования (плуг, ковш, отвал), вторая — для питания рулевого управления или других вспомогательных функций.

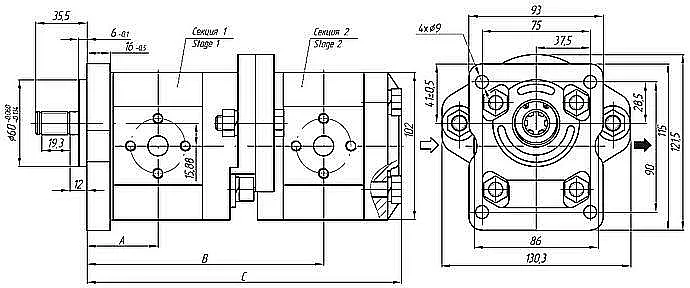

Чертеж с габаритными размерами насоса НШ 10-10, включая расположение крепежных отверстий, диаметр фланца и параметры вала.
Расшифровка условного обозначения
Маркировка модели НШ 10-10-3 подчиняется отраслевой системе обозначений.
- НШ — Насос шестеренный.
- Первая цифра 10 — Рабочий объем (геометрическая подача) первой секции в кубических сантиметрах на один оборот.
- Вторая цифра 10 — Рабочий объем второй секции в кубических сантиметрах на один оборот.
- Цифра 3 — Конструктивное исполнение или модификация.
- Буква «Л» (если присутствует, например, НШ-10-10-3Л) — Указывает на левое вращение приводного вала относительно его торца. Отсутствие буквы означает стандартное (правое) вращение.
Присоединительные и габаритные размеры
Для успешной замены существующего насоса или проектирования нового узла необходимо учитывать все монтажные размеры. Насос НШ 10-10 имеет фланец крепления диаметром 140 мм с четырьмя отверстиями под болты М10, расположенными по кругу. Диаметр приводного вала — 22 мм, шлицевое соединение выполняется по параметрам 6×12×16 (количество шлицов, внутренний/наружный диаметр). Расположение и тип присоединительных резьб (G1/2" — всасывание, G3/4" — нагнетание для каждой секции) необходимо проверять по спецификации или чертежу гидроблока, в который производится установка.
Примеры типовых заказов
Для ускорения процесса оформления заявки можно ориентироваться на несколько типовых конфигураций, часто востребованных в России и СНГ.
- Базовая модель: Насос НШ 10-10-3 (правое вращение, стандартное исполнение) для ремонта гидросистемы трактора. К заказу часто добавляют уплотнительный комплект (манжеты, прокладки).
- Модель для специфичной техники: Насос НШ 10-10-3Л (левое вращение) для комбайнов определенных модификаций, где требуется обратное направление потока.
- Заказ «под ключ»: Комплект насос НШ 10-10 + комплект уплотнений + фильтр-влагомаслоотделитель + 20 л масла соответствующей вязкости.
Типичные ошибки при подборе
- Выбор только по присоединительным размерам, без учета номинального расхода и максимального давления в системе, что приводит к работе на пределе или недозагрузке насоса НШ 10-10.
- Игнорирование типа рабочей среды: Использование масел, не соответствующих рекомендованной вязкости 30-50 сСт или имеющих иные физико-химические свойства.
- Неучет температурного диапазона при эксплуатации в условиях Крайнего Севера или жаркого климата, что сказывается на вязкости масла и характеристиках уплотнений.
- Неверное определение направления вращения вала, приводящее к неправильной ориентации насоса в системе, подсос воздуха и отсутствию потока.
Состав ремонтного комплекта и часто заменяемые детали
В процессе эксплуатации наиболее подвержены износу следующие элементы насоса НШ 10-10. Их замена позволяет восстановить работоспособность без приобретения нового агрегата.
| Деталь |
Признак износа / причина |
| Поджимные разгрузочные пластины (прокладки) |
Изнашиваются при работе на загрязненном масле или при повышенном давлении (>16 МПа). Признак — падение давления и производительности. |
| Уплотнительные манжеты (сальники) вала |
Высыхание, потеря эластичности при перегреве или использовании несовместимых масел. Признак — течь масла со стороны вала. |
| Прокладки корпуса и фланцев |
Потеря упругости, «протечки» по плоскости разъема. |
| Шестерни (ведущая и ведомая) |
Механический износ зубьев при работе с абразивными загрязнениями (например, после разрушения фильтра). Признак — повышенный шум, вибрации. |
Поставка, доставка и техническая поддержка
Насос НШ 10-10 бренда ГИДРАВЛИК поставляется в Россию и страны СНГ компанией «ГИДРАВЛИКА». Наш приоритет — предоставление надежного гидрокомпонента, соответствующего заявленным техническим характеристикам. Мы обеспечиваем доставку в любые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Республику Беларусь, Казахстан и другие страны. Для инженеров и технических специалистов доступна бесплатная консультация по подбору насоса НШ 10-10 или его аналога под параметры существующей гидросистемы. Наш сайт — источник всей необходимой технической информации и точка входа для оформления заявки.
Для уточнения наличия, сроков поставки или получения спецификации оставьте заявку на сайте, либо свяжитесь с нашими специалистами через раздел Контакты.
