Теплообменник воздушный типа Г44 – это надежный и проверенный временем агрегат, разработанный для эффективного отвода тепла от рабочей жидкости в гидравлических системах промышленного оборудования. Серия представлена тремя основными моделями: теплообменник воздушный Г44-23, Г44-24 и Г44-25, каждая из которых отличается производительностью по теплу и пропускной способностью по маслу. Эти устройства широко используются в отечественной промышленности для поддержания оптимального теплового режима гидросистем, что напрямую влияет на стабильность работы и долговечность станков, прессов, автоматических линий и другого оборудования. Выбор конкретной модификации зависит от требуемой тепловой мощности и расхода масла в контуре.
Описание и назначение теплообменников серии Г44-2
Основное назначение воздушного теплообменника Г44 – охлаждение минерального масла, циркулирующего в гидравлических системах. При продолжительной и интенсивной работе гидроагрегатов масло нагревается, что может привести к снижению его вязкости, ухудшению смазывающих свойств, повышенному износу компонентов и даже выходу из строя всей системы. Установка теплообменника воздушного Г44-23 (или его более мощных собратьев Г44-24 и Г44-25) позволяет стабилизировать температуру рабочей жидкости в безопасном диапазоне. Агрегат монтируется на сливной линии гидросистемы, где масло имеет наиболее низкое давление, что упрощает конструкцию и повышает надежность. Положение при монтаже – любое, что обеспечивает гибкость при интеграции в существующие системы. Рабочая среда – минеральные масла, соответствующие отечественным стандартам, с вязкостью в широком диапазоне.
Габаритные размеры, вес и код ТН ВЭД
Теплообменники серии Г44-2 имеют схожую модульную конструкцию, но отличаются размерами теплообменного блока в зависимости от мощности. Общая масса агрегатов варьируется от 31 до 40 кг. Установка осуществляется с помощью крепежных отверстий диаметром 9 мм. Присоединительные размеры масляных портов также различаются: для Г44-23 это резьба K 1/2", для Г44-24 – K 3/4", а для самого производительного теплообменника воздушного Г44-25 – K 1". Все модели сертифицированы и имеют соответствующий код ТН ВЭД для беспрепятственного ввоза и использования на территории ЕАЭС.
| Параметр / Модель | Г44-23 | Г44-24 | Г44-25 |
|---|
| Приблизительная длина (L3), мм | 313 | 362 | 418 |
| Приблизительная ширина монтажа (L1), мм | 88 | 137 | 193 |
| Масса, кг | 31 | 34 | 40 |
| Присоединительная резьба | K 1/2" | K 3/4" | K 1" |
Технические характеристики теплообменника воздушного Г44-23, Г44-24, Г44-25
Ключевыми параметрами при выборе являются рассеиваемая тепловая мощность, расход масла и рабочее давление. Ниже приведены сводные технические данные для всей серии.
| Технический параметр | Теплообменник Г44-23 | Теплообменник Г44-24 | Теплообменник Г44-25 |
|---|
| Макс. мощность охлаждения при ΔT=30°C, кВт | ~1.67 | ~3.24 | ~4.52 |
| Мощность охлаждения при ΔT=1°C, ккал/ч | 48 | 93 | 130 |
| Максимальный расход масла, л/мин | 35 | 70 | 100 |
| Рабочее давление на входе, МПа | 0.2 (2 кгс/см²) |
| Тип рабочей среды | Минеральное гидравлическое масло |
| Температура масла, °C | до +70 |
| Температура окружающего воздуха, °C | от +1 до +45 |
Параметры электропривода вентилятора
| Параметр | Значение |
|---|
| Тип электродвигателя | АИР 56В2 |
| Исполнение | 1М3681 |
| Напряжение питания, В | 380 (3~, 50 Гц) |
| Синхронная частота вращения, об/мин | 3000 |
| Номинальная мощность, кВт | 0.12 |
Принцип работы теплообменника воздушного
Принцип работы теплообменника воздушного Г44-23 (и других моделей серии) основан на принудительной конвекции. Нагретое масло из гидросистемы поступает во внутренние каналы теплообменного блока, который представляет собой пакет оребренных трубок или пластин. Одновременно с этим электрический вентилятор, расположенный на корпусе, создает интенсивный поток окружающего воздуха, который обдувает внешние поверхности этого блока. Тепло от масла через стенки трубок передается воздуху и рассеивается в атмосферу. Охлажденное масло возвращается в бак гидросистемы. Такой принцип обеспечивает высокую эффективность теплообменника воздушного Г44-24 при относительно простой конструкции и отсутствии необходимости в подводе воды, как в случае с водяными охладителями.
Шутка от инженера
Что сказал один теплообменник воздушный Г44-25 другому? – «У меня голова кружится от твоих горячих потоков!» А если серьезно, то правильный теплосъем – залог «холодной» головы и долгой службы всей гидравлики.
Область применения и совместимое оборудование
Теплообменники этой серии предназначены для комплектации широкого спектра отечественного и импортного промышленного оборудования с гидравлическим приводом. Их устанавливают на:
• Металлообрабатывающие станки: токарные, фрезерные, шлифовальные, зубообрабатывающие.
• Кузнечно-прессовое оборудование: гидравлические прессы, гильотинные ножницы.
• Автоматические линии и спецтехнику.
• Испытательные стенды с гидравлическим нагружением.
Важным преимуществом является совместимость с широким диапазоном минеральных масел, включая распространенные марки по ГОСТ, что исключает проблемы с поиском рабочей жидкости.
Условное обозначение и расшифровка
Условное обозначение модели несет в себе информацию о ее типе и ключевых отличиях. Расшифровка теплообменника воздушного Г44-23 следующая:
Г44 – базовый тип воздушного теплообменника (масловоздушного).
2 – номер модификации или поколения конструкции.
3 (в Г44-23) – типоразмер, определяющий мощность и присоединительные размеры. Цифры 4 и 5 в моделях Г44-24 и Г44-25 обозначают более мощные исполнения с увеличенной поверхностью теплообмена и пропускной способностью.
Габаритные и присоединительные размеры
Для корректного монтажа необходимо учитывать не только общие габариты, но и расположение крепежных и присоединительных элементов. Ниже приведена таблица с ключевыми монтажными размерами для всех трех моделей теплообменников.
| Типоразмер / Размер, мм | L2 | L1 | L3 | L5 | Присоединение (K1) | L4 |
|---|
| Теплообменник воздушный Г44-23 | 70 | 88 | 313 | 34 | К 1/2" | 260 |
| Теплообменник воздушный Г44-24 | 80 | 137 | 362 | 65 | К 3/4" | 255 |
| Теплообменник воздушный Г44-25 | 80 | 193 | 418 | 86 | К 1” | 255 |

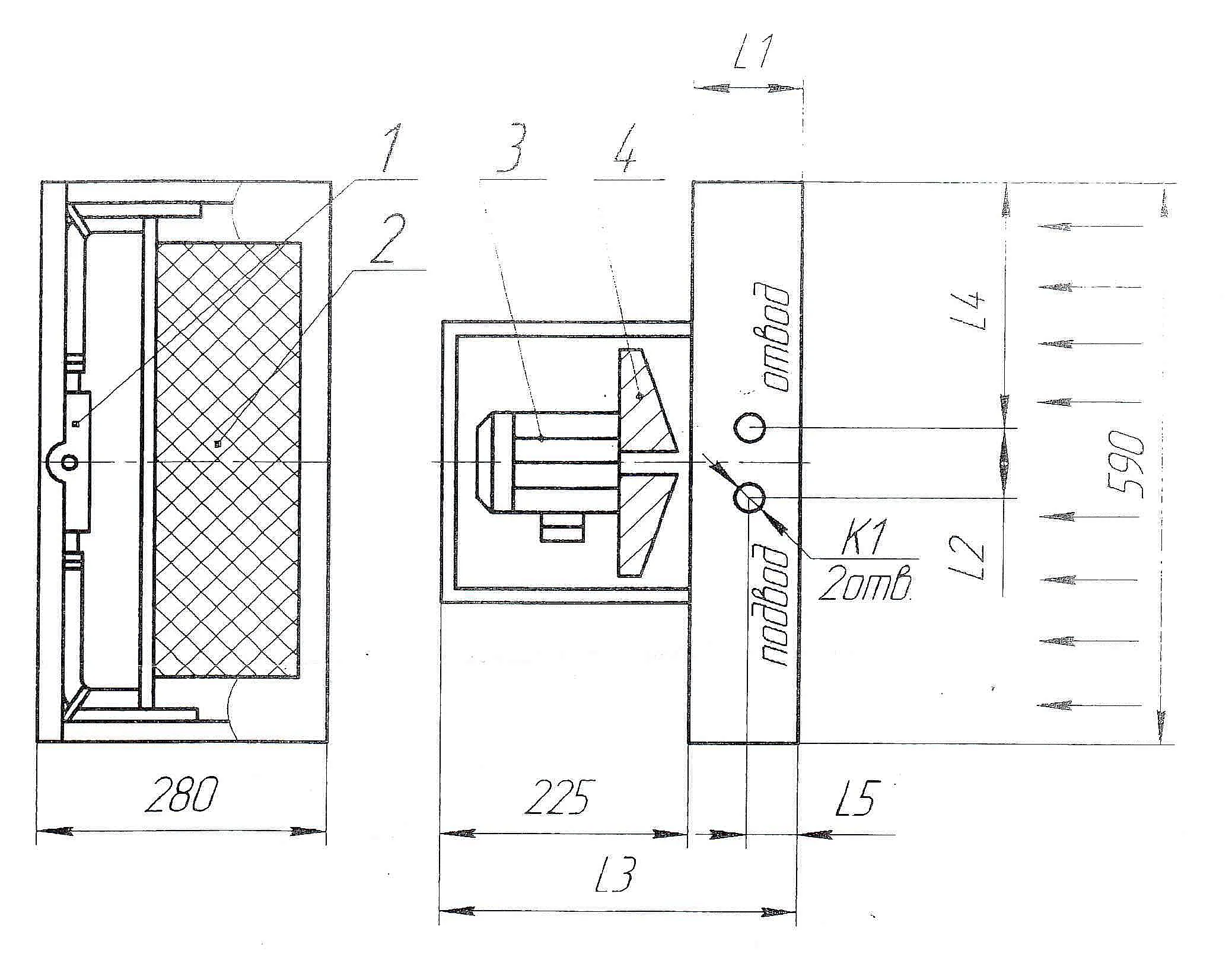

Чертеж общего вида и компоновки теплообменника серии Г44-2.
Чертеж общего вида теплообменника воздушного Г44-2.
Работа в экстремальных условиях, ремонт и срок службы
Стандартный температурный диапазон окружающего воздуха для работы составляет от +1°C до +45°C. Для эксплуатации в условиях пониженных температур (до -40°C) могут потребоваться специальные исполнения масел и, возможно, доработка системы пуска. Конструкция теплообменника воздушного Г44-24 и других моделей серии отличается ремонтопригодностью. Наиболее подверженными износу элементами являются подшипники вентилятора и сам электродвигатель. Как правило, в полевых условиях возможна замена электродвигателя или его подшипниковых узлов, а также чистка ребер теплообменного блока от загрязнений. При соблюдении условий эксплуатации и регулярном техническом обслуживании срок службы агрегата исчисляется многими годами.
Примеры заказа и комплектация
При заказе необходимо точно указать модель теплообменника, например: «Теплообменник воздушный Г44-25». Агрегат поставляется в сборе, готовым к установке и подключению. В стандартную поставку входят: теплообменный блок с оребрением, электродвигатель с крыльчаткой вентилятора в защитном кожухе, комплект крепежа для монтажа (при согласовании). Для быстрого заказа и расчета стоимости вы можете воспользоваться формой обратной связи на сайте «Запрос стоимости и сроков» или связаться с нашими менеджерами.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель между Г44-23, Г44-24 и Г44-25?
Выбор основывается на двух ключевых параметрах: требуемой тепловой мощности (сколько кВт тепла нужно отвести) и максимальном расходе масла в вашей гидросистеме. Сравните эти данные с техническими характеристиками каждой модели из таблиц выше. Теплообменник воздушный Г44-23 – наименее мощный, подходит для систем с небольшим тепловыделением. Г44-25 – самый производительный. При затруднениях наши инженеры помогут с подбором.
С какими типами масел совместим теплообменник?
Агрегаты серии Г44-2 рассчитаны на работу с минеральными маслами для гидросистем, соответствующими отечественным стандартам (например, И-Г-А, ВМГЗ и аналоги). Допустимая вязкость – от 17 до 218 сСт при температуре 70°C. Использование нерекомендованных жидкостей (например, на водной основе) может привести к коррозии и выходу из строя.
Каковы сроки поставки и условия доставки по России?
Мы осуществляем поставки теплообменников Г44-23, Г44-24, Г44-25 со склада в Екатеринбурге и под заказ с производств. Доставка организована во все регионы РФ транспортными компаниями (СДЭК, Деловые Линии, ПЭК) или почтой. В крупные города, такие как Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, доставка обычно занимает 3-7 дней. Точные сроки и стоимость рассчитываются индивидуально.
Возможен ли ремонт теплообменника, и какие запчасти чаще всего требуются?
Да, конструкция предусматривает ремонт. Наиболее часто требуют внимания элементы электропривода вентилятора: подшипники, сам электродвигатель АИР 56В2 или его крыльчатка. Также может потребоваться чистка или промывка теплообменного блока при сильном загрязнении. Ремонт может быть выполнен как в сервисном центре, так и силами квалифицированного персонала на месте эксплуатации при наличии запасных частей.
Заключение и преимущества покупки у нас
Приобретая теплообменник воздушный Г44-23, Г44-24 или Г44-25 у официального поставщика ГИДРАВЛИКА, вы получаете сертифицированное изделие, полностью соответствующее технической документации. Мы гарантируем надежность оборудования, его совместимость с российскими гидравлическими системами и предоставляем полную техническую поддержку. Все агрегаты поставляются напрямую со склада в Екатеринбурге с оперативной доставкой в любой город России. Для получения консультации по выбору, уточнения цены и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте https://777-gidra.ru/.
