Насос шестеренный НШ57-57-3 представляет собой унифицированный двухсекционный агрегат для применения в гидравлических системах мобильной и промышленной техники. Его основная задача – создание двух независимых, стабильных потоков рабочей жидкости под давлением для питания сложных гидроконтуров. Устройство обеспечивает бесперебойную работу гидроприводов при интенсивных нагрузках.
Описание и назначение изделия
Модель насос шестеренный НШ57-57-3 предназначена для перекачивания минерального масла в гидравлических системах, требующих высокой надежности и производительности. Благодаря двухконтурной схеме он способен одновременно обслуживать два независимых гидропотребителя или один, но с разделением функционала (например, основное и вспомогательное оборудование). Это решение оптимизирует компоновку гидростанции и снижает затраты.

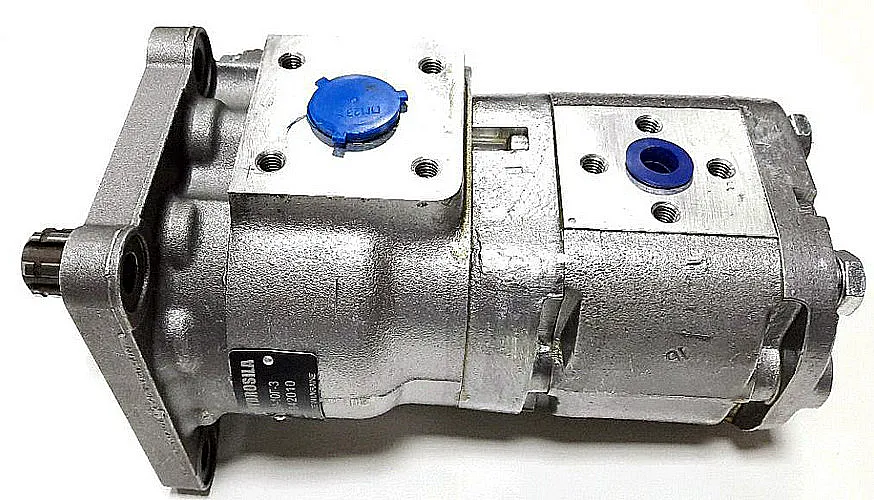

Лицевая сторона насоса НШ57-57-3. Видны фланцы присоединения, маркировка и выходные каналы.

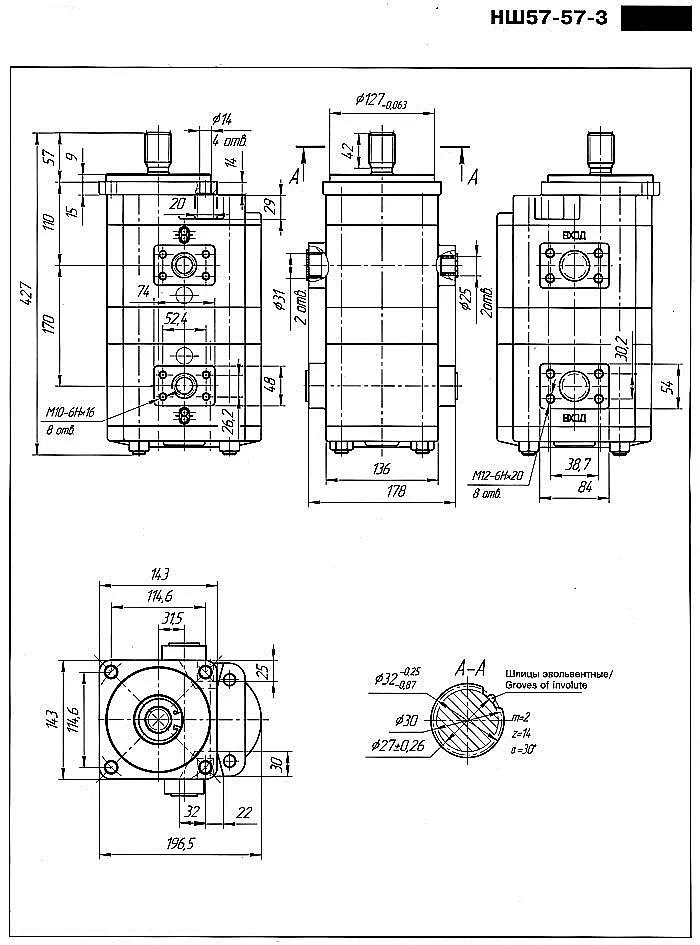

Габаритный чертеж и схема монтажа шестеренного насоса НШ57-57-3 для проверки совместимости.
Вес, габаритные размеры и Код ТН ВЭД
Габаритные размеры и масса являются ключевыми параметрами при планировании монтажа или замены узла в существующую конструкцию. Насос шестеренный НШ57-57-3 имеет компактные размеры, упрощающие его установку даже в стесненных условиях техники. Код ТН ВЭД для данной продукции: 841360300.
| Параметр |
Значение |
| Длина (с учетом вала), мм |
~320 |
| Ширина, мм |
~280 |
| Высота, мм |
~210 |
| Масса, кг |
27.5 |
— Почему инженер долго выбирал насос шестеренный НШ57-57-3? Он искал ту самую «пару шестерён», с которой будет работать десятилетиями!
Технические характеристики НШ57-57-3
Детальное знание технических параметров позволяет точно интегрировать насос шестеренный НШ57-57-3 в гидравлическую схему, обеспечив синергию с другими компонентами, такими как распределители, гидроцилиндры и система фильтрации масла.
| Параметр |
Значение |
| Рабочий объем одной секции, см³ |
57,1 |
| Тип насоса и количество секций |
Шестеренный, двухсекционный |
| Номинальное рабочее давление, МПа (бар) |
16 (160) |
| Максимальное давление, МПа (бар) |
21 (210) |
| Производительность (подача) на номинальной частоте, л/мин* |
122,5 / 122,5 |
| Номинальная частота вращения вала, об/мин |
2400 |
| Диапазон рабочих частот вращения, об/мин |
960 — 2640 |
| Коэффициент подачи (объемный КПД), %, не менее |
94 |
| Тип рабочей среды |
Минеральные масла для гидросистем (вязкость 10-500 сСт) |
| Направление вращения вала (со стороны привода) |
Правое (по часовой стрелке) |
| Присоединительный размер вала (шлицевое соединение) |
32x10x60 мм (d x b x l) |
* — при номинальной частоте вращения 2400 об/мин и вязкости масла 20 сСт.
Преимущества и особенности эксплуатации
- Увеличение ресурса гидросистемы: Двухсекционная конструкция рационально распределяет нагрузку, снижая износ и повышая общую надежность узла. Внутренняя смазка перекачиваемой средой минимизирует трение.
- Снижение эксплуатационных простоев: Высокая стойкость к гидроударам и перегрузкам обеспечивает стабильность давления, что критически важно для непрерывных производственных циклов.
- Универсальность и удобство монтажа: Типовые присоединительные размеры и компактный корпус из чугуна СЧ20 позволяют легко интегрировать насос в большинство отечественных и импортных гидросистем, заменяя вышедшие из строя аналоги.
- Широкий температурный диапазон: Возможность работы в условиях российского климата, от сильных морозов до летней жары.
- Совместимость с типовыми системами: Насос идеально подходит для модернизации или ремонта установок, изначально спроектированных под данный типоразмер.
Принцип работы в составе гидросистемы
Работа насоса шестеренного НШ57-57-3 строится на принципе вытеснения жидкости парой зацепляющихся шестерен, размещенных в общем корпусе. При вращении, создаваемом приводом (ДВС или электродвигателем), зубья шестерен захватывают рабочую среду из всасывающей полости и перемещают ее по периферии корпуса в напорную магистраль. Две независимые пары шестерен работают синхронно, создавая два потока с идентичными или близкими параметрами, что удобно для построения раздельных контуров управления и привода в одном агрегате.
Температурный режим и ожидаемый срок службы
Допустимый температурный диапазон эксплуатации составляет от -40°C до +80°C для рабочей жидкости на входе в насос. Модель рассчитана на продолжительную работу в циклическом режиме с частыми пусками и остановами. Заявленный производителем ресурс при соблюдении условий составляет не менее 5000 моточасов. На долговечность напрямую влияют факторы: качество и чистота гидравлического масла (требуется фильтрация не грубее 25 мкм), соблюдение предельных значений давления, своевременность сервисного обслуживания и отсутствие кавитации.
Область применения и типовое оборудование
Данный насос шестеренный НШ57-57-3 нашел широкое применение в качестве силового агрегата для гидростанций и насосных групп в следующих сферах:
- Мобильная техника: Тракторы (МТЗ, ЮМЗ), зерно- и кормоуборочные комбайны («Дон», «Акрос», «Вектор»), фронтальные погрузчики (ПК, Амкодор), экскаваторы (ЭО-2621 и аналоги).
- Дорожно-строительное оборудование: Катки, асфальтоукладчики, автогрейдеры.
- Промышленные гидроприводы: Прессовое оборудование, гибочные и штамповочные станки, металлорежущие станки с ЧПУ, технологические линии.
- Спецтехника: Подъемники, манипуляторы, лесозаготовительные машины.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса шестеренного НШ57-57-3 рекомендуется иметь в запасе ремкомплект. Чаще всего в процессе эксплуатации изнашиваются следующие элементы:
| Наименование детали |
Причина и признаки износа |
| Уплотнительные манжеты вала |
Потеря эластичности, растрескивание от перепадов температур или старения. Признак — течь по валу. |
| Торцевые уплотнения (сальники) |
Абразивный износ при загрязнении масла, приводящий к падению давления и перетеканию жидкости между секциями. |
| Подшипники качения |
Появление люфта и повышенного шума из-за усталости металла или недостатка смазки. |
| Шестерни (ведущая и ведомая) |
Износ рабочих поверхностей зубьев при работе на загрязненном масле или в режиме кавитации. Признак — снижение производительности и рост шума. |
Типичные ошибки при подборе насоса
- Выбор только по присоединительным размерам, без учета требуемой производительности (л/мин) и номинального давления в системе.
- Игнорирование вязкости и типа рабочей среды. Использование жидкостей, не предназначенных для гидросистем, или с неподходящей вязкостью быстро выводит насос из строя.
- Несоответствие частоты вращения. Установка насоса на привод со скоростью вращения, выходящей за рекомендованный диапазон (960-2640 об/мин).
- Невнимание к направлению вращения вала (правое для базовой модели НШ57-57-3).
Расшифровка условного обозначения
Маркировка НШ57-57-3 построена по принципу, понятному специалисту:
- НШ — Насос Шестеренный.
- 57 (первое число) — Рабочий объем первой секции, выраженный в кубических сантиметрах (57.1 см³).
- 57 (второе число) — Рабочий объем второй секции (57.1 см³).
- 3 — Класс или модификация, указывающая на номинальное давление (в данном случае 16 МПа).
- Отсутствие дополнительных букв (например, «Л») после цифр обозначает правое направление вращения вала.
Присоединительные размеры для монтажа
Ключевой размер для согласования с приводом — шлицевое соединение вала: диаметр 32 мм, ширина шлица 10 мм, длина активной части 60 мм. Выходные и входные патрубки секций имеют стандартные резьбовые или фланцевые исполнения под трубопроводы диаметром до 20 мм. Перед монтажом необходимо свериться с габаритным чертежом, чтобы убедиться в отсутствии препятствий для установки и обслуживания.
Варианты оформления заказа
Наша компания предлагает различные варианты поставки насоса шестеренного НШ57-57-3:
- Базовая поставка. Насос НШ57-57-3 в индивидуальной упаковке, с паспортом изделия. Идеален для плановой замены или комплектации нового оборудования.
- Комплект для ремонта. Насос НШ57-57-3 + стандартный ремкомплект (манжеты, уплотнения). Решение для сервисных центров, минимизирующее время ремонта.
- Оптовая партия. Поставка нескольких единиц насосов для крупного проекта, модернизации парка техники или создания складского запаса на предприятии. Предоставляются специальные условия.
Вы всегда можете получить консультацию инженера для подбора оптимального варианта, оставив заявку на сайте 777-gidra.ru.
Доставка и поддержка от ГИДРАВЛИК
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем оперативную доставку насосов шестеренных НШ57-57-3 по всей территории России и в страны СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также любые другие регионы. Каждое изделие проходит входной контроль. Наши специалисты готовы предоставить экспертную техническую консультацию, помощь в подборе аналога под спецификации вашей существующей системы и организацию сервисного обслуживания.
Для получения коммерческого предложения, уточнения наличия на складе или заказа узла насос шестеренный НШ57-57-3 воспользуйтесь формой обратной связи на сайте или свяжитесь с нами по телефону. Гарантируем индивидуальный подход и выгодные условия сотрудничества для производственных и сервисных предприятий.
