Насос НШ 50 32 Г3

Описание и назначение

Гидравлический Насос НШ 50 32 Г3 представляет собой двухсекционный шестеренный агрегат, спроектированный для обеспечения работы гидросистем мобильной техники. Его основная функция заключается в одновременном создании двух независимых потоков рабочей жидкости под высоким давлением для управления навесным оборудованием и другими исполнительными механизмами.

Габаритные характеристики и код ТН ВЭД

Гидравлическая группа Насос НШ 50 32 Г3 отличается компактными габаритами при высокой производительности. Код ТН ВЭД, применяемый при таможенном оформлении данного вида оборудования, — 8413.50.000.

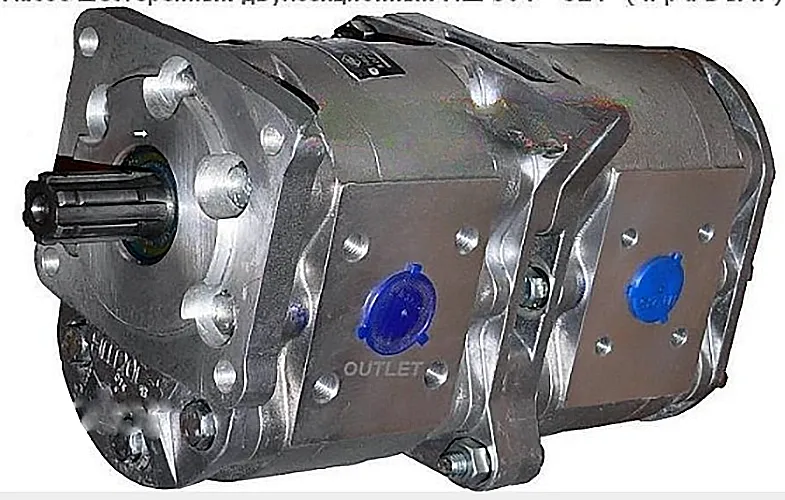

Внешний вид насоса НШ 50 32 Г3 с видом на фланцы подключения и приводной вал.

— Говорит один Насос НШ 50 32 Г3 другому: «А у меня сегодня такой напор работы, что хоть два контура одновременно крути!»

Технические характеристики гидроагрегата

Двухсекционная конструкция Насоса НШ 50 32 Г3 предполагает раздельную эксплуатацию каждой ветви гидросистемы, что является его ключевым преимуществом.

Преимущества и особенности эксплуатации

Интеграция Насоса НШ 50 32 Г3 в гидравлическую станцию или систему управления техникой даёт ряд весомых преимуществ:

Снижение простоев и затрат. Возможность обслуживания двух контуров одним агрегатом уменьшает количество механизмов на двигателе, упрощает монтаж и снижает общую стоимость гидросистемы.

Повышение надёжности и ресурса. Конструкция с усиленными подшипниками и сальниковыми уплотнениями рассчитана на продолжительную работу в условиях высоких нагрузок и вибраций, характерных для спецтехники.

Стабильность давления и производительности. Шестерёнчатая пара обеспечивает равномерную подачу масла без пульсаций, что положительно сказывается на точности работы управляющей аппаратуры и продлевает срок службы гидроцилиндров.

Универсальность и совместимость. Насос НШ 50 32 Г3 имеет типовые присоединительные размеры и предназначен для работы с широким спектром отечественной мобильной техники.

Принцип работы в составе гидросистемы

Схема работы двухсекционного шестеренного насоса, иллюстрирующая разделение потоков.

Функционирование Насоса НШ 50 32 Г3 основано на классическом шестеренном принципе. Приводной вал, получающий вращение от двигателя техники, приводит в движение ведущую шестерню. Она, в свою очередь, сцепляется с ведомой шестерней. В зоне всасывания зубья, выходя из зацепления, создают разрежение, затягивая рабочую жидкость из бака через всасывающую магистраль. Масло перемещается в полостях между зубьями и корпусом к зоне нагнетания. Там зубья входят в зацепление, вытесняя масло в напорную линию под давлением.

Ключевая особенность модели — раздельные рабочие камеры для секций 50 и 32 см³/об. Это позволяет одному Насосу НШ 50 32 Г3 питать, например, гидросистему рулевого управления и одновременно гидросистему навесного оборудования, обеспечивая независимую и стабильную работу каждого контура.

Температурный режим и ресурс работы

Эксплуатация Насоса НШ 50 32 Г3 допускается в широком температурном диапазоне от -40°C до +80°C, что делает его пригодным для использования в большинстве климатических зон России. Режим работы — продолжительный, с допустимыми пиковыми нагрузками до номинального давления.

Расчётный ресурс до капитального ремонта превышает 5000 моточасов и напрямую зависит от соблюдения условий эксплуатации. Основные факторы, влияющие на долговечность: применение рекомендованных масел высокой степени очистки (не ниже класса чистоты по ISO 4406: 20/18/15), своевременная замена фильтров тонкой очистки в системе, отсутствие кавитации и перегрузок по давлению. Для сложных условий работы, например, в пыльных карьерах, рекомендуется дополнительная защита узла всасывания.

Область применения и типы оборудования

Насос НШ 50 32 Г3 находит применение в гидроприводах разнообразной мобильной техники, где требуется раздельное питание двух гидравлических систем. Типичные сферы использования:

Дорожно-строительная и коммунальная техника: автогрейдеры (ДЗ-98, ДЗ-122), погрузчики (ПК-2203, ПК-2703), катки, асфальтоукладчики.

Сельскохозяйственная техника: тракторы (ТО-30, Т-130), комбайны, косилки-плющилки с гидрофицированным навесным оборудованием.

Грузовая и специальная техника: самосвалы (КАМАЗ-6520, МАЗ), манипуляторы, гидроподъёмники, лесозаготовительные машины.

Промышленное оборудование: стационарные гидростанции для испытательных стендов, прессового и другого технологического оборудования, где необходима подача на два независимых потребителя.

Состав ремкомплекта и часто заменяемые детали

При проведении сервисного обслуживания или ремонта Насоса НШ 50 32 Г3 чаще всего требуют замены следующие элементы:

Типичные ошибки при подборе аналога

При выборе замены вышедшему из строя гидроагрегату инженеры и механики часто допускают ряд ошибок:

Ориентация только на присоединительные размеры. Совпадение крепёжных отверстий и фланцев — необходимое, но не достаточное условие. Крайне важно сверять рабочий объём каждой секции, номинальное давление и направление вращения вала.

Игнорирование температурного диапазона. Установка насоса, не рассчитанного на работу при -30°C и ниже, в технику, эксплуатируемую в северных регионах, приведёт к быстрому выходу из строя уплотнений и потере производительности.

Несоответствие типа рабочей среды. Использование насоса, предназначенного только для минеральных масел, в системе на растительных или синтетических жидкостях (СЖ) может вызвать разрушение уплотнительных материалов.

Пренебрежение параметром расхода (производительности). Слишком малый или избыточный рабочий объём приводит к некорректной работе гидросистемы: медленному срабатыванию исполнительных органов или перегреву из-за постоянного сброса излишков жидкости через предохранительный клапан.

Условное обозначение модели: расшифровка

Индекс НШ 50 32 Г3 содержит полную информацию об основных параметрах агрегата:

НШ — Насос Шестеренный. Базовый тип конструкции.
50 — Рабочий объём первой секции в кубических сантиметрах на один оборот вала.
32 — Рабочий объём второй секции в кубических сантиметрах на один оборот вала.
Г — Исполнение (модификация) корпуса, определяющее расположение окна слива и количество крепёжных отверстий.
3 — Версия или серия исполнения, которая может включать особенности по материалу уплотнений или виду покрытия вала.

Примеры оформления заказа для разных задач

Для корректного подбора и быстрого комплектования заявки рекомендуем указывать следующие данные:

Пример 1. Замена штатного насоса. «Насос НШ 50 32 Г3, правое вращение, вал Ø25 мм, для замены на автогрейдере ДЗ-98».
Пример 2. Комплектация гидростанции. «Насос НШ 50 32 Г3 для сборки гидравлической станции с двумя независимыми магистралями, давление до 160 атм».
Пример 3. Запрос на аналог. «Требуется аналог насоса GP 50G-32G-R33A1AA с аналогичными характеристиками по давлению и рабочему объёму для сельхозтехники».

Наши специалисты всегда готовы помочь с подбором и проверить совместимость агрегата с вашим оборудованием.

Часто задаваемые вопросы (FAQ)

1. Как правильно выбрать модификацию насоса по расходу и типу подключения для замены?
Ключевые параметры для подбора: рабочий объём каждой секции (в см³/об), номинальное давление (до 160 атм для НШ 50 32 Г3), направление вращения вала и посадочные размеры фланца (межосевое расстояние крепёжных отверстий). Для точного определения рекомендуем предоставить артикул старого насоса или его фото с размерами.

2. Каковы сроки поставки и наличие на складе для городов России?
Базовая модель Насос НШ 50 32 Г3 обычно есть в наличии на нашем складе в Екатеринбурге. Стандартные сроки доставки транспортными компаниями: в Москву, Санкт-Петербург — 2-4 дня; в Новосибирск, Казань, Ростов-на-Дону — 3-6 дней. Для отдалённых регионов и стран СНГ сроки рассчитываются индивидуально.

3. Можно ли эксплуатировать насос в мороз или в условиях высокой запылённости?
Да, модель рассчитана на температуру до -40°C. Для работы в мороз необходимо использовать зимние сорта гидравлических масел (например, ИГП-ЮТ). При работе в запылённых условиях (шахты, карьеры) критически важна качественная фильтрация масла на линии всасывания для предотвращения абразивного износа шестерён.

4. Обеспечивается ли техническая поддержка и подбор аналога?
Да, специалисты «ГИДРАВЛИКИ» оказывают полную техническую поддержку. Мы помогаем подобрать Насос НШ 50 32 Г3 или его функциональный аналог под ваше оборудование, учитывая все параметры: тип рабочей среды (минеральное масло, СЖ), требуемую производительность (л/мин при заданных оборотах), тип и размеры присоединений.

Доставка и гарантия от производителя

Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА с полным пакетом технической документации. Мы осуществляем оперативную доставку Насоса НШ 50 32 Г3 во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Каждый агрегат перед отгрузкой проходит контрольную проверку на стенде. Для оформления заказа, получения актуальных цен и консультации инженера-гидравлика свяжитесь с нами по телефону или оставьте заявку через сайт 777-gidra.ru.
