Аксиально-поршневые гидронасосы и гидромоторы 310 нерегулируемые представляют собой универсальную линейку гидравлических машин, широко используемую в отечественных системах мобильной и промышленной гидравлики. Конструкция с постоянным рабочим объемом обеспечивает стабильные параметры потока и момента, что делает эту серию ключевым элементом для надежного и экономичного функционирования тяжелой техники. Основное назначение гидронасосов и гидромоторов 310 нерегулируемых – преобразование энергии в гидравлических контурах с высоким уровнем давления.
Описание и назначение серии 310
Гидронасосы и гидромоторы 310 нерегулируемые серийно выпускаются в семи основных типоразмерах по рабочему объему: 12, 28, 56, 80, 112, 160 и 250 см³. Это позволяет точно подобрать оборудование под требуемую производительность и крутящий момент. Агрегаты способны работать как в открытых (разомкнутых), так и в закрытых (замкнутых) гидравлических схемах стационарных и мобильных установок. Благодаря своей выносливости и конструктивным особенностям, данные гидронасосы и гидромоторы 310 нашли применение в широком спектре отраслей для выполнения ответственных задач.

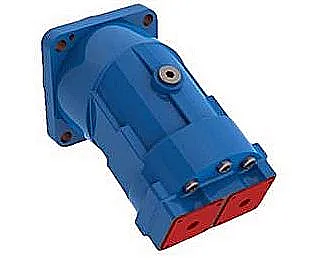

Гидромотор аксиально-поршневой серии 310: вид сбоку на корпус и присоединительные отверстия по стандарту DIN
Гидронасос 310.4.56: чертеж внешнего вида и план присоединения фланца

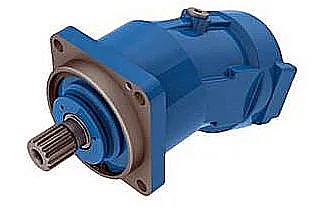

Гидромотор 310 серии: вид на торец вала с фланцевым креплением для подключения к ведущему механизму
Основные параметры и вес
Габаритные размеры гидронасосов и гидромоторов 310 нерегулируемых зависят от рабочего объема и конкретного исполнения. В зависимости от модели масса агрегата варьируется от 4 кг (для самой компактной модели 310.4.12) до 65 кг (для самой производительной модели 310.4.250). Присоединительные размеры по фланцам и валам соответствуют международным стандартам DIN и ISO, что упрощает интеграцию как с новым, так и с существующим оборудованием. Код ТН ВЭД для данной продукции — 8412 29 100 0.
| Модель |
Приблизительная масса, кг |
Ориентировочные габариты (ДхШхВ), мм |
| 310.4.12 |
4 |
~190x200x190 |
| 310.4.28 |
9 |
~230x240x210 |
| 310.4.56 |
17 |
~260x260x230 |
| 310.4.80 |
19,2 |
~290x290x250 |
| 310.4.112 |
29 |
~320x320x270 |
| 310.4.160 |
45 |
~350x350x300 |
| 310.4.250 |
65 |
~390x390x340 |
Технические характеристики гидронасосов 310
Нерегулируемые гидронасосы 310 обеспечивают преобразование механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости. Основные параметры — рабочий объем, предельная частота вращения, развиваемое давление, подача и мощность — определяют область их применения.
|
Параметры для серии насосов 310
|
310.4.12
|
310.4.28
|
310.4.56
|
310.4.80
|
310.4.112
|
310.4.160
|
310.4.250
|
|
Рабочий объем, Vg
|
см³/об
|
11,6
|
28
|
56
|
80
|
112
|
160
|
250
|
|
Предельная частота вращения (при Pвх= 0,2 МПа), nmax
|
об/мин
|
6000
|
4750
|
3750
|
3350
|
3000
|
2650
|
2100
|
|
Подача при nmax, Qmax
|
л/мин
|
70
|
133
|
210
|
268
|
336
|
424
|
525
|
|
Мощность потребляемая, N
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар
|
кВт
|
49
43
38
27
|
93
83
72
52
|
147
130
114
81
|
187
166
146
104
|
235
209
183
130
|
296
263
230
165
|
367
326
285
204
|
|
Крутящий момент на валу привода, T
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар
|
Н·м
|
70
69
60
43
|
187
166
145
104
|
373
332
290
207
|
534
474
415
296
|
747
664
581
415
|
1067
948
830
593
|
1667
1482
1297
926
|
|
Установленная масса, m
|
кг
|
4
|
9
|
17
|
19,2
|
29
|
45
|
65
|
Технические характеристики гидромоторов 310
Гидромоторы 310 нерегулируемые выполняют обратную функцию — преобразуют энергию потока рабочей жидкости под давлением во вращательное движение выходного вала. Их ключевыми потребительскими характеристиками являются развиваемый крутящий момент и частота вращения.
|
Технические параметры мотора 310 серии
|
310.4.12.00
|
310.4.28.00
|
310.4.56.00
|
310.4.80.00
|
310.4.112.00
|
310.4.160.00
|
310.4.250.00
|
|
Рабочий объем, Vg
|
см³/об
|
11,6
|
28
|
56
|
80
|
112
|
160
|
250
|
|
Максимальная скорость вращения, nmax
|
об/мин
|
6000
|
4750
|
3750
|
3350
|
3000
|
2650
|
2100
|
|
Расход жидкости при nmax, Qmax
|
л/мин
|
70
|
133
|
210
|
268
|
336
|
424
|
525
|
|
Выходная мощность, N
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар
|
кВт
|
47
41
36
26
|
89
79
69
49
|
140
125
109
78
|
179
159
139
100
|
225
200
175
125
|
284
252
221
158
|
351
312
273
195
|
|
Выходной крутящий момент, T
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар
|
Н·м
|
74
66
58
41
|
179
159
139
99
|
358
318
278
199
|
511
454
397
284
|
715
636
556
397
|
1022
909
795
568
|
1597
1420
1242
887
|
|
Масса, m
|
кг
|
4
|
9
|
17
|
19,2
|
29
|
45
|
65
|
Особенности конструкции и принцип работы
Как гидронасосы, так и гидромоторы 310 нерегулируемые построены по аксиально-поршневой схеме с наклонным блоком цилиндров под фиксированным углом 25 градусов. Вращение приводного вала (в насосе) или давление рабочей жидкости (в моторе) заставляет поршни совершать возвратно-поступательное движение в блоке цилиндров. Через распределительный узел (золотниковую пару) происходит попеременное соединение рабочих камер с линиями нагнетания и всасывания. Блок цилиндров выполнен из биметалла (сталь + антифрикционный слой), что обеспечивает высокую износостойкость и длительный срок службы. Именно такая проверенная конструкция лежит в основе надежности всех гидронасосов и гидромоторов 310.
Дополнительные опции и условное обозначение
По специальному заказу на машины гидронасосы и гидромоторы 310 могут устанавливаться дополнительные узлы: блок промывки (прополаскивания) для облегчения запуска после длительного простоя или ремонта, предохранительные клапаны прямого или пилотного действия для защиты гидросистемы от перегрузок, а также датчики частоты вращения вала для контроля и управления.
Условное обозначение модели содержит информацию о серии, рабочем объеме и исполнении. Например, 310.4.28.00 расшифровывается как: 310 — серия, 4 — условный индекс конструкции, 28 — рабочий объем в см³, 00 — код исполнения вала и фланцев (в данном случае базовое). Могут производиться как левого, так и правого вращения (если смотреть со стороны вала), со шлицевыми или шпоночными валами.
Загадка: Без отдыха крутится, жидкостью питается, движущую силу отдает, но сам с места не сходит. Что это?
Ответ: Конечно же, это надежный гидромотор 310 нерегулируемый! Он трудится, не покладая «рук» (точнее, поршней), чтобы ваша техника ехала, поднимала и вращала.
Температурный режим, среда и срок службы
Оборудование серии 310 рассчитано на работу в широком диапазоне температур рабочей жидкости: от –40°C до +80°C. Для запуска при отрицательных температурах рекомендуется использовать масла с соответствующими низкотемпературными характеристиками или предварительный прогрев. Гидронасосы и гидромоторы 310 нерегулируемые совместимы с минеральными маслами по ГОСТ, включая марки И-20А, И-30А, И-40А, И-50А, а также с большинством современных не синтетических гидравлических жидкостей (ВМГЗ, АУП и др.). При соблюдении условий эксплуатации, регулярном обслуживании и использовании чистых рабочих жидкостей ресурс агрегатов составляет несколько тысяч моточасов.
Область применения и используемое оборудование
Благодаря высокой надежности и давлению до 450 бар, гидронасосы и гидромоторы 310 используются в системах гидропривода множества отечественных и зарубежных машин:
- Дорожно-строительная техника: экскаваторы, бульдозеры, погрузчики, асфальтоукладчики, катки.
- Коммунальная техника: уборочные машины, илососы, мусоровозы, автогрейдеры.
- Сельскохозяйственные машины: кормоуборочные комбайны, косилки, разбрасыватели удобрений.
- Промышленное оборудование: прессы, станки, лебедки, конвейеры, смесители.
- Техника для лесозаготовки: харвестеры, форвардеры, сучкорезные машины.
Выбор конкретной модели зависит от требуемых параметров: для высокооборотных механизмов с низким моментом подойдет модель 310.4.12, а для медленных, но мощных приводов — модель 310.4.250.
Работа в экстремальных условиях и ремонтопригодность
Конструкция гидронасосов и гидромоторов 310 изначально заточена под работу в тяжелых условиях. Возможность эксплуатации при –40°C делает их пригодными для регионов Крайнего Севера и Сибири. Совместимость с отечественными маслами по ГОСТ упрощает обслуживание парка техники. Важным преимуществом является ремонтопригодность агрегатов. При наличии ремкомплекта и базовых навыков возможно проведение замены наиболее изнашиваемых деталей (поршневой группы, уплотнений, подшипников) в полевых условиях или в ремонтной мастерской, что минимизирует простой техники.
Состав ремкомплекта и часто заменяемые детали
Для обслуживания и ремонта агрегатов серии 310 доступны ремкомплекты (РК) и отдельные запчасти. Наиболее подвержены износу следующие узлы и детали:
| Наименование детали / узла |
Типовой код в ремкомплекте |
Признаки износа |
| Комплект поршней с шатунами (поршневая группа) |
РК-ПГ-310 |
Падение производительности, повышенный шум, внутренние утечки |
| Распределительный диск (золотниковая пара) |
РК-РД-310 |
Снижение давления, перетечки между линиями, нагрев корпуса |
| Комплект уплотнений (кольца, манжеты) |
РК-УП-310 |
Внешние подтеки масла |
| Опорный подшипник блока цилиндров |
Шарикоподшипник спец. |
Люфт вала, вибрация, гул при работе |
| Упорный диск (шайба) |
РК-УД-310 |
Высокий износ поверхности скольжения, потеря геометрии |
Примеры оформления заказа
Для приобретения оборудования или запчастей вы можете обратиться к нам через сайт или по телефону. Вот примеры правильного указания моделей при заказе:
- «Гидронасос 310.4.56 нерегулируемый, правого вращения, для замены на экскаваторе ЭО-3323».
- «Гидромотор 310.4.28.00 нерегулируемый, с шпоночным валом, аналог МГ2.28/32Б».
- «Ремкомплект РК-УП-310 для гидромотора серии 310, объем 112 см³».
Наш специалист поможет уточнить необходимое исполнение по чертежам или образцу. Ознакомиться с полным ассортиментом и актуальными ценами можно в каталоге на сайте 777-gidra.ru.
Поставки и доставка по России
Продукция под брендом ГИДРАВЛИКА поставляется со склада в Екатеринбурге. Мы осуществляем оперативную доставку гидронасосов и гидромоторов 310 нерегулируемых и запасных частей к ним во все регионы Российской Федерации транспортными компаниями или курьерскими службами. Основные направления отправок: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград и многие другие города. О сроках и стоимости доставки можно узнать у наших менеджеров в разделе Контакты.
