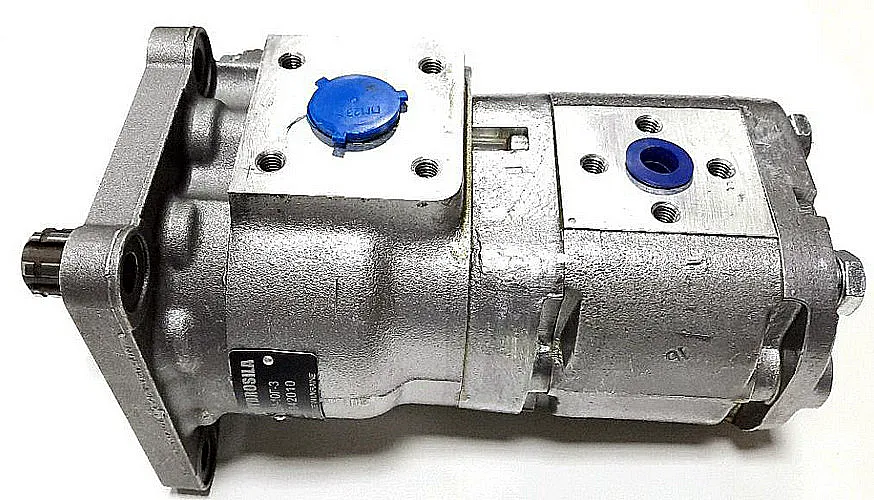

Насос НШ 32 10 Г3 представляет собой сдвоенный шестеренный гидроагрегат, предназначенный для эксплуатации в сложных условиях гидравлических систем мобильной и стационарной техники. Основная функция данного насоса — обеспечение стабильной подачи рабочей жидкости в два независимых контура с разными параметрами расхода. Он интегрируется в системы, где требуется одновременное и надежное питание нескольких исполнительных механизмов.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса НШ 32 10 Г3 характеризуется компактностью, что облегчает его монтаж в стесненных условиях гидробаков или силовых модулей. Масса агрегата — 7,45 кг. Его габаритные размеры позволяют осуществить установку без значительных переделок существующей компоновки.
| Параметр | Значение |
|---|
| Длина (А), мм | 65,75 |
| Ширина (В), мм | 197 |
| Высота (С), мм | 253 |
| Масса, кг | 7,45 |
| Код ТН ВЭД | 8412210000 |
— Чем насос НШ 32 10 Г3 отличается от других? — У него два контура, поэтому он всегда в состоянии решить две проблемы одновременно: создать давление и обеспечить его стабильность.
Технические характеристики насоса НШ 32 10 Г3
| Параметр | Значение |
|---|
| Рабочий объем, см³ (секция 1 / секция 2) | 31,7 / 10 |
| Номинальная частота вращения, с⁻¹ | 40 |
| Коэффициент подачи | 0,94 / 0,92 |
| Номинальная подача, л/мин (при 40 с⁻¹) | 71,5 / 22 |
| Потребляемая мощность, кВт | 32,6 |
| Максимальное рабочее давление, бар | 250 |
| Диапазон температур рабочей среды | от -40°C до +80°C |
| Тип рабочей среды | Минеральные гидравлические масла (ИГП-38, ИГП-46), синтетические масла |
| Присоединительные размеры | Вал: Ø22 мм, шлицы 8×12×16; Патрубки: резьба М22×1,5 |
Преимущества и особенности эксплуатации
Выбор насоса НШ 32 10 Г3 для модернизации или ремонта гидросистемы обеспечивает ряд эксплуатационных преимуществ:
Повышение общей надежности системы: Сдвоенная конструкция исключает необходимость установки двух отдельных насосов, сокращая количество потенциальных точек отказа и упрощая трубную обвязку.
Увеличение ресурса работы компонентов: Применение современных материалов, таких как металлофторопластовые подшипники, значительно снижает износ при работе с загрязненными жидкостями, что продлевает межсервисные интервалы.
Упрощение монтажа и сервиса: Стандартизированные присоединительные размеры, соответствующие ГОСТ 13824-81, гарантируют совместимость с большинством отечественных и импортных приводов. Компактные габариты облегчают установку в ограниченном пространстве.
Стабильность рабочих параметров: Насос НШ 32 10 Г3 демонстрирует постоянство давления и расхода в каждом контуре даже при значительных перепадах температуры окружающей среды и вязкости масла.
Адаптивность к различным условиям: Агрегат эффективно функционирует в составе гидростанций, насосных групп и силовых блоков для широкого спектра промышленного и мобильного оборудования.
Принцип работы в составе гидросистемы
Функционирование насоса НШ 32 10 Г3 основано на классическом шестеренном принципе. Ведущая шестерня, приводимая во вращение от вала привода, захватывает ведомую. В зоне зацепления зубьев создается разрежение, благодаря чему рабочая среда всасывается из гидробака через входной патрубок. Далее масло переносится во впадинах между зубьями по периметру рабочей камеры к нагнетательному окну. В этой зоне происходит вытеснение жидкости под давлением в напорную магистраль. Вторая пара шестерен, имеющая меньший рабочий объем, работает по той же схеме, но независимо, питая отдельный контур гидросистемы. Такая конструкция обеспечивает раздельную и стабильную подачу.
Температурный режим работы и срок службы
Эксплуатация насоса НШ 32 10 Г3 разрешена в широком температурном диапазоне от -40°C до +80°C, что покрывает большинство климатических зон России. Агрегат рассчитан на длительную непрерывную работу, а также на режимы с частыми пусками и остановами. Заявленный производителем ресурс составляет 2 000 000 рабочих циклов, что при типичных условиях соответствует 8 000 – 10 000 моточасов. Ключевыми факторами, напрямую влияющими на достижение этого ресурса, являются: поддержание чистоты рабочей жидкости (обязательна установка фильтров тонкостью не грубее 25 мкм), соблюдение предельного давления в 250 бар, использование рекомендованных марок масел и проведение регулярного сервисного обслуживания.
Область применения и типы оборудования
Насос НШ 32 10 Г3 нашел широкое применение в качестве силового элемента в гидравлике различной техники. Он успешно используется в сельскохозяйственных машинах: комбайнах, тракторах, пресс-подборщиках. В строительной и дорожной отрасли агрегат устанавливается на экскаваторы-погрузчики, автогрейдеры, асфальтоукладчики и катки. Коммунальное хозяйство применяет его в снегоуборочной, подметальной и поливочной технике. Также насос востребован в лесозаготовительных комплексах (харвестеры, форвардеры) и в некоторых типах станочного гидравлического оборудования. Его основное преимущество — возможность запитать от одного привода два контура, например, управления рабочим оборудованием и поворотом платформы или ходовой частью и вспомогательными функциями.
Состав ремкомплекта и типовые запчасти
Для поддержания работоспособности насоса НШ 32 10 Г3 рекомендуется иметь ремкомплект, включающий наиболее подверженные износу элементы.
| Наименование запчасти | Типовая причина износа/выхода из строя |
|---|
| Торцевые уплотнительные пластины (компенсаторы) | Абразивный износ при работе с неотфильтрованным маслом, усталость материала от циклических нагрузок давления. |
| Манжеты вала (сальники) | Потеря эластичности при экстремальных температурах, износ от попадания твердых частиц, выдавливание при скачках давления. |
| Подшипники скольжения (втулки) | Износ из-за недостаточной смазки или использования масла с несоответствующими противозадирными свойствами. |
| Ведущая и ведомая шестерни | Усталостное выкрашивание рабочих поверхностей при длительной работе на предельном давлении или при кавитации. |
| Уплотнительные кольца патрубков | Потеря герметичности из-за старения резины, перетяжки резьбовых соединений. |
Типичные ошибки при подборе насоса
При выборе насосного агрегата для замены или проектирования новой системы часто допускаются следующие ошибки:
Ориентация только на присоединительные размеры: Совпадение посадочных мест и вала не гарантирует корректной работы, если не учтены требуемые рабочий объем и давление.
Неучет температурного диапазона: Эксплуатация за пределами -40°C…+80°C может привести к заклиниванию, повышенным утечкам или разрушению уплотнений.
Игнорирование типа и чистоты рабочей среды: Использование нерекомендованных жидкостей (например, водомасляных эмульсий) или работа без фильтрации резко сокращает ресурс подшипников и шестерен.
Пренебрежение параметром расхода (подачи): Недостаточная производительность насоса НШ 32 10 Г3 приведет к «голоданию» гидросистемы и медленной работе механизмов, а избыточная — к перегреву и потерям на дросселирование.
Условное обозначение модели НШ 32 10 Г3
Шифр модели подчиняется единой системе обозначений насосов шестеренного типа. Расшифровка маркировки НШ 32 10 Г3 следующая:
Н — Насос.
Ш — Шестеренный.
32 — Номинальный рабочий объем первой, основной секции, выраженный в кубических сантиметрах (см³).
10 — Номинальный рабочий объем второй, дополнительной секции (см³).
Г3 — Конструктивное исполнение и модификация. Индекс «Г3» указывает на наличие усиленных подшипников скольжения и корпуса, рассчитанного на номинальное давление до 250 бар.
Габаритные и присоединительные размеры для монтажа
Для успешной интеграции насоса НШ 32 10 Г3 в существующую систему необходимо сверить его монтажные и присоединительные размеры с параметрами места установки и привода.

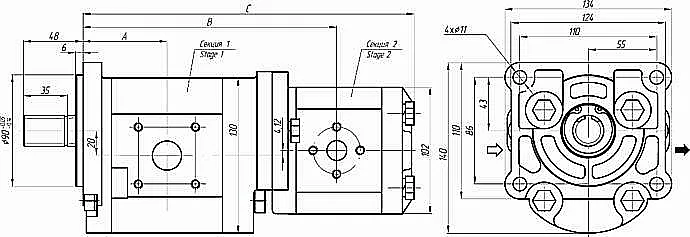

Чертеж габаритных размеров насоса НШ 32 10 Г3 для проверки пространственной совместимости.
Схема присоединительных размеров: шлицевого соединения вала и резьбы гидравлических портов.
Основные проверяемые параметры: общая длина (253 мм) для обеспечения свободного места за двигателем, диаметр и тип шлицев вала (22 мм, 8×12×16) для соединения со штангой или муфтой привода, а также тип и шаг резьбы нагнетательных и всасывающих портов (М22×1,5) для подключения гидролиний.
Примеры оформления заказа
1. Базовая поставка для единичной замены: Заказ насоса НШ 32 10 Г3 (артикул НШ32-10Г3) в количестве 1 штуки для ремонта экскаватора-погрузчика. В заказе указывается необходимость сохранения всех штатных присоединений.
2. Заказ под конкретные параметры давления: Если в системе рабочее давление не превышает 200 бар, может поставляться стандартная модель НШ 32 10 Г3, так как она имеет запас по данному параметру.
3. Комплексная поставка для сервисного центра: Заказ партии из 5 насосов НШ 32 10 Г3 вместе с базовым набором уплотнений для формирования ремонтного запаса. Возможна комплектация фильтрами тонкой очистки масла.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса по давлению, расходу и типу подключения?
Выбор начинается с анализа паспортных данных вашей гидросистемы. Для насоса НШ 32 10 Г3 ключевыми являются: максимальное давление (до 250 бар), суммарная требуемая подача по двум контурам (до 93,5 л/мин при 40 об/с) и тип приводного вала (шлицевой 8×12×16). Если ваши параметры отличаются, специалисты ГИДРАВЛИКИ помогут подобрать аналог с другими рабочими объемами или присоединением.
Каковы сроки поставки насоса НШ 32 10 Г3 по России и СНГ, есть ли он на складе?
Данная модель относится к ходовым позициям и обычно присутствует на центральном складе. Доставка в крупные города России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-3 рабочих дня. В отдаленные регионы и страны СНГ (Казахстан, Беларусь и др.) сроки увеличиваются до 5-7 рабочих дней в зависимости от логистики.
На какие условия эксплуатации (мороз, пыль, качество масла) рассчитан насос?
Насос НШ 32 10 Г3 рассчитан на работу в условиях российского климата, включая морозы до -40°C, при этом рекомендуется использование зимних сортов масел (например, ИГП-38). Для работы в пыльных помещениях важно обеспечить чистоту зоны подключения вала. Качество масла должно соответствовать классу чистоты не ниже NAS 9 после фильтрации. На открытых площадках рекомендуется защита от прямого попадания осадков.
Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога?
Конструкция и присоединительные размеры насоса НШ 32 10 Г3 унифицированы под широкий парк техники. При замене насоса другого производителя чаще всего обеспечивается полная взаимозаменяемость. Если необходима замена на аналог с другими параметрами (например, другим рабочим объемом), инженеры компании произведут расчет и подбор комплектующего, сохранив функционал вашей системы.
Насос НШ 32 10 Г3 от бренда ГИДРАВЛИК — это проверенное решение для ответственных гидравлических систем. Компания ГИДРАВЛИКА, действуя как официальный поставщик, гарантирует поставку оригинальной продукции, полное соответствие заявленным техническим характеристикам и предоставляет профессиональную консультативную поддержку. Мы осуществляем оперативную доставку во все регионы России и страны СНГ. Для получения подробной информации, подбора оборудования под вашу задачу или оформления заказа, воспользуйтесь сайтом 777-gidra.ru или свяжитесь с нашими техническими специалистами.
