Описание и назначение узла

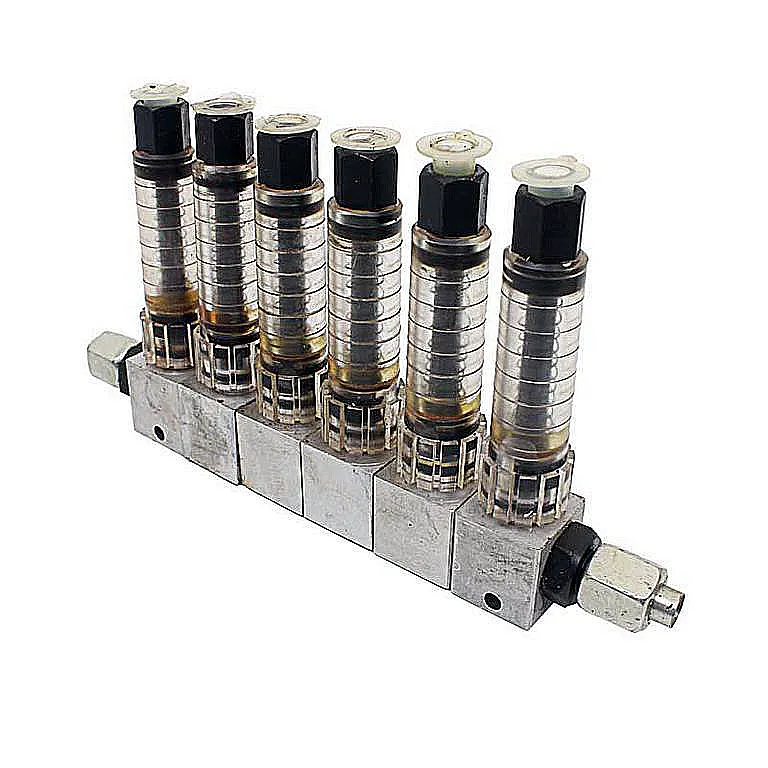

Модуль БДИ5 представляет собой дроссельно-регулирующий узел для промышленных систем централизованной смазки трущихся поверхностей. Основной функцией является стабилизация и визуальный контроль подачи минеральных масел к точкам трения в условиях переменной нагрузки производственного оборудования. Этот блок дроссельный БДИ5 обеспечивает надежную работу гидравлических и смазочных станций в металлообработке, тяжелом машиностроении или горнодобывающих комплексах.
Масса, габариты и кодировка
Вес устройства не превышает 0,65 кг. Суммарные размеры составляют 180 мм в длину, 90 мм в ширину и 55 мм в высоту. Для таможенного оформления используется Код ТН ВЭД 8481805000. Конструкция выполнена из материалов, стойких к коррозии, что обеспечивает длительный ресурс в среде с повышенной влажностью или химически активными парами.
| Параметр | Значение |
|---|
| Число отводов (выходов для подводящих линий) | 6 |
| Номинальная производительность при ΔP 0,1 МПа | 0,63±0,06 л/мин |
| Минимальный стабильный поток при ΔP 0,5 МПа | 0,035 л/мин |
| Диапазон регулировки посредством ротаметра | 0,063–0,63 л/мин |
| Допустимая кинематическая вязкость масла | 17–400 мм²/с |
Инженер рассказывает коллеге: «Ты знаешь, наш новый блок дроссельный БДИ5 настолько точно дозирует масло, что я начал его на работу вызывать — он и за станком следит, и чай разливает по ровной струйке!»
Технические характеристики и режимы работы
Рабочее давление в линии не должно превышать 1,6 МПа. Диапазон температур окружающей среды для эксплуатации лежит в границах от 0°С до +40°С, при этом температура самой рабочей среды (минерального масла) допускается от 0°С до +50°С. Устройство рассчитано на непрерывную работу в составе смазочной системы с относительной влажностью воздуха до 80% при +25°С. В качестве рабочей среды применяются индустриальные масла соответствующей вязкости.

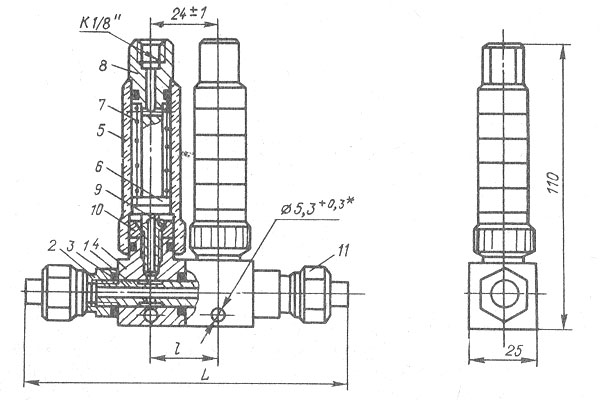

Рис.1. Устройство блока дроссельного БДИ5: 1 — шпилька крепления; 4 — корпус; 5 — регулировочная трубка; 6 — поплавок с индикатором расхода.
Преимущества и особенности эксплуатации
Внедрение данного узла в систему смазки дает пользователю несколько существенных выгод. Во-первых, точное дозирование снижает перерасход масла и увеличивает межсервисные интервалы. Во-вторых, прозрачная индикаторная трубка позволяет оперативно визуализировать поток без остановки оборудования, минимизируя простои. В-третьих, модульная конструкция с возможностью поворота секций на 360° значительно упрощает монтаж в стесненных условиях. Наконец, блок дроссельный БДИ5 полностью совместим с типовыми гидростанциями и смазочными системами российского и импортного производства.
Принцип функционирования в гидросистеме
Масло под давлением от основной насосной станции подается на вход устройства. Проходя через калиброванное дросселирующее отверстие, поток встречает гидравлическое сопротивление, создавая контролируемый перепад давления. Этот перепад воздействует на поплавок в вертикальной прозрачной трубке, положение которого визуально указывает на текущий расход. Поворотом регулировочной трубки оператор изменяет эффективное сечение проходного канала, тем самым тонко настраивая объем подачи масла к каждому узлу трения. Таким образом, блок дроссельный БДИ5 выполняет роль точного расходомера и регулятора одновременно.
Ресурс работы и температурные ограничения
Расчетный срок службы изделия превышает 8 лет при условии соблюдения регламента эксплуатации. Ключевыми факторами, влияющими на ресурс, являются качество фильтрации масла, отсутствие в нем абразивных примесей и вода, а также соблюдение номинального давления в системе. Режим работы — непрерывный, но допускаются циклические нагрузки и штатные пуски/остановы системы. Не рекомендуется работа при температурах ниже 0°С из-за повышения вязкости масла и возможного повреждения индикаторного элемента.
Области применения и типовое оборудование
Данный модуль широко используется в различных отраслях промышленности. Его устанавливают в системы смазки прокатных станов и волочильных станов в металлургии. Он незаменим на тяжелых станках с ЧПУ, прессовом оборудовании, протяжных и шлифовальных машинах в машиностроении. В горнодобывающем секторе блок дроссельный БДИ5 применяется для обслуживания конвейеров, дробилок, мельниц. Также он находит применение в цементной промышленности, энергетике (редукторы турбин) и на транспорте (тяжелые платформы).
Состав ремкомплекта и часто заменяемые компоненты
Наиболее подвержены износу уплотнительные элементы, контактирующие с маслом. В стандартный ремкомплект для блока дроссельного БДИ5 обычно входят:
| Наименование компонента | Причина износа |
|---|
| Уплотнительные манжеты (кольца) | Постоянное давление масла, температурные циклические нагрузки |
| Прокладки корпуса | Механическая деформация при монтаже/демонтаже |
| Поплавок ротаметра | Механический износ направляющих, загрязнение масла |
| Регулировочная трубка | Абразивный износ от частиц в неочищенном масле |
Своевременная замена этих узлов, а также поддержание чистоты масла через штатные фильтры гидросистемы значительно продлевает общий ресурс агрегата.
Типичные ошибки при подборе
При выборе модели для замены или проектирования новой системы следует избегать следующих ошибок: Во-первых, выбор только по присоединительной резьбе без учета требуемого рабочего давления и расхода масла. Во-вторых, игнорирование диапазона вязкости рабочей среды, что может привести к нестабильной работе индикатора или закупорке канала. В-третьих, неучет температурного режима помещения, где будет установлен блок дроссельный БДИ5. И наконец, пренебрежение совместимостью материала уплотнений с химическим составом применяемого масла.
Расшифровка шифра обозначения
Маркировка БДИ5 расшифровывается следующим образом: «Б» — блок, «Д» — дроссельный, «И» — индикаторный, «6» — количество отводов для подключения линий смазки. В коде заказа, например ГИД:БДИ5-1.6-0.63, цифры обозначают: 1.6 — номинальное давление в МПа, 0.63 — номинальный расход в л/мин.
Рис.2. Габаритные и присоединительные размеры блока дроссельного БДИ5. Для корректного монтажа и регулировки необходимо обеспечить монтажный зазор не менее 25 мм.
Примеры комплектации заказа
1. Базовая комплектация: блок дроссельный БДИ5 в стандартном исполнении, паспорт, комплект крепежа. Применяется для большинства типовых систем смазки.
2. Комплектация для агрессивных сред: БДИ5 с усиленной коррозионной защитой корпуса и уплотнениями из специальных марок резины. Рекомендуется для цехов химической промышленности.
3. Модификация с расширенным температурным диапазоном: исполнение, адаптированное для работы в неотапливаемых помещениях или в условиях севера.
Условия поставки и технической поддержки
Оборудование бренда ГИДРАВЛИК поставляется напрямую от компании ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Доставка в страны СНГ также осуществляется в сжатые сроки. Наши специалисты готовы предоставить полную техническую консультацию, помочь с подбором аналога под вашу существующую систему и проконсультировать по вопросам монтажа и обслуживания. Заказать блок дроссельный БДИ5 можно через форму на сайте 777-gidra.ru или связавшись с нами по контактам, указанным в разделе Контакты.
