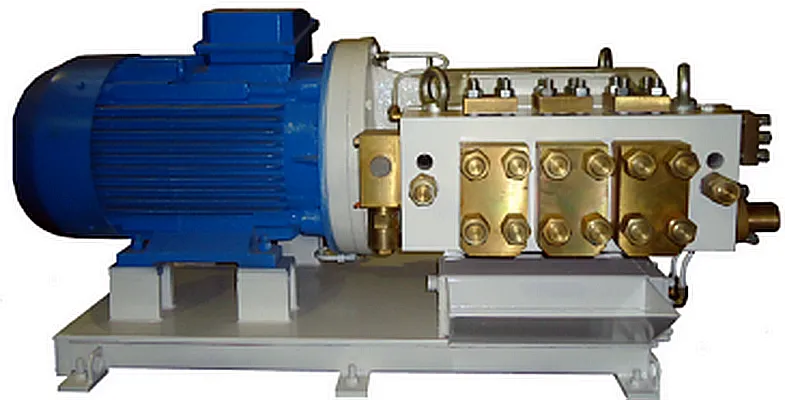

Установка насосная УН100/320 – это комплексное гидравлическое решение, предназначенное для создания и поддержания стабильного высокого давления в промышленных системах. Основная функция данного агрегата заключается в подаче постоянного объема рабочей жидкости в прессовое, металлообрабатывающее и другое оборудование, требующее надежного гидропривода.
Технические параметры и назначение
Модель УН100/320 разработана для эксплуатации в составе сложного технологического оборудования, такого как гидравлические прессы, машины литья под давлением или системы гидроабразивной резки. Её конфигурация обеспечивает работу с номинальным давлением 32 МПа при подаче 100 литров в минуту. В качестве рабочей среды установка насосная УН100/320 совместима с минеральными маслами, технической водой в заданном диапазоне pH и неагрессивными водно-масляными эмульсиями.
Габариты, вес и таможенный код
Конструкция установки насосной УН100/320 отличается сбалансированностью и прочным каркасным исполнением. Масса базовой комплектации без рабочей жидкости составляет 1700 кг. Габаритные размеры по осям – 1500×1000×1200 мм (длина, ширина, высота). Серия УН включает модификации с массой от 1410 до 2600 кг и габаритами в диапазоне от 1200×800×1000 мм до 2000×1500×1800 мм. Оборудование соответствует требованиям технического регламента ТР ТС 010/2011 и классифицируется под Код ТН ВЭД 8413 50 000 00.
Основные размеры и масса установки насосной УН100/320:
| Параметр | Значение |
|---|
| Длина, мм | 1500 |
| Ширина, мм | 1000 |
| Высота, мм | 1200 |
| Масса (без жидкости), кг | 1700 |
| Диаметр входного патрубка, мм | 40 |
| Диаметр выходного патрубка, мм | 25 |
Неожиданная проблема на производстве: установка насосная УН100/320 внезапно замолчала. Инженер долго искал причину, пока не заметил табличку: «Режим работы: тихий, чтобы не мешать думать о давлении и расходе». Оказалось, кто-то просто выключил «громкость» на пульте управления.
Ключевые технические характеристики
| Параметр | Величина |
|---|
| Номинальная подача (производительность), л/мин | 100±2 |
| Номинальное рабочее давление, МПа | 32 |
| Максимально допустимое давление, МПа | 38 |
| Номинальная потребляемая мощность, кВт | 62.1±1.8 |
| Минимальное давление на входе (всасывания), МПа | 0.015 |
| Максимальное давление на входе, МПа | 1.2 |
| Минимальное давление в системе смазки, МПа | 0.1 |
| Максимальное давление в системе смазки, МПа | 0.5 |
| Тип рабочей среды | Вода (pH 6–9.5), эмульсии, минеральные масла |
| Температурный диапазон эксплуатации, °C | -20 … +60 |
Преимущества и особенности эксплуатации модели УН100/320
Выбор установки насосной УН100/320 для оснащения производственной линии даёт ряд существенных эксплуатационных преимуществ:
- Высокая надёжность и ресурс. Использование подшипников скольжения и усиленных узлов обеспечивает длительную работу, в том числе с абразивными средами, снижая частоту сервисного обслуживания.
- Стабильность гидравлических параметров. Агрегат поддерживает постоянную подачу 100 л/мин и давление до 32 МПа, что критично для процессов, требующих высокой повторяемости (например, прессование или резка).
- Универсальность подключения. Фланцевые соединения соответствуют ГОСТ 12815-80, что упрощает интеграцию в существующие технологические линии.
- Снижение эксплуатационных затрат. Длительный межсервисный интервал (до 1000 часов) и доступность ремкомплектов сокращают простои оборудования.
- Адаптивность к условиям. Реализована возможность работы в расширенном температурном диапазоне и с различными типами рабочих сред.
Принцип работы в составе гидросистемы
Установка насосная УН100/320 функционирует по принципу объёмного вытеснения. Электродвигатель приводит в движение кривошипно-шатунный механизм, который активирует группу поршней. Всасывающий клапан обеспечивает забор рабочей жидкости из гидробака. В цилиндрах происходит её сжатие, после чего под давлением она поступает в напорную магистраль системы. Обратные и предохранительные клапаны выполняют функции защиты от гидроударов и обратного тока. Таким образом, установка насосная УН100/320 является сердцем гидросистемы, преобразуя электрическую энергию в энергию стабильного гидравлического потока.
Режимы работы, температурные условия и ресурс
Данная гидростанция рассчитана на продолжительный режим работы с циклическими нагрузками, характерными для промышленных процессов. Оптимальная температура рабочей среды (минерального масла) составляет 40–50°C, что обеспечивает наилучшие смазывающие свойства и вязкость. Факторами, напрямую влияющими на ресурс установки насосной УН100/320, являются качество фильтрации масла, соблюдение регламентированного давления в системе смазки и своевременное техническое обслуживание. Средний расчётный ресурс до первого капитального ремонта при соблюдении условий эксплуатации достигает 6000 моточасов.
Область применения и подходящее оборудование
Благодаря своим характеристикам, установка насосная УН100/320 находит применение в различных отраслях промышленности, требующих высокого и стабильного давления:
- Кузнечно-прессовое оборудование (гидравлические прессы, штамповочные машины).
- Оборудование для гидроабразивной резки камня, металла, композитов.
- Машины литья под давлением (металл, пластмассы).
- Насосные группы для промывки и очистки (нефтяные резервуары, трубопроводы, котлы).
- Оборудование для производства древесно-стружечных плит и прессования сыпучих материалов.
- Системы закачки воды в пласт и другие гидротехнические задачи.
Состав ремонтного комплекта и часто заменяемые узлы
| Наименование узла/детали | Типичная причина износа |
|---|
| Уплотнительные манжеты поршней | Естественный износ от трения, попадание абразивных частиц при недостаточной фильтрации масла. |
| Обратные клапаны (тарелки, пружины) | Усталость металла от циклических нагрузок, загрязнение рабочей среды. |
| Подшипники скольжения | Нарушение режима смазки (низкое давление в системе смазки, несоответствующее масло). |
| Сальниковые уплотнения валов | Потеря эластичности из-за температурных перепадов или химического воздействия среды. |
| Фильтрующие элементы (всасывающий, напорный) | Загрязнение в процессе эксплуатации. Требуют регулярной замены по регламенту. |
Типичные ошибки при подборе гидростанции
Во избежание проблем с эксплуатацией и снижения ресурса оборудования рекомендуем избегать следующих ошибок при подборе установки насосной УН100/320:
- Несоответствие давления. Подбор агрегата по номинальному, а не по максимальному давлению в системе, что приводит к работе на пределе возможностей и перегрузкам.
- Игнорирование типа рабочей среды. Использование жидкостей, не рекомендованных производителем (например, агрессивных химических сред без соответствующего исполнения), ведет к коррозии и быстрому износу уплотнений.
- Пренебрежение температурным диапазоном. Эксплуатация при температурах, выходящих за пределы -20…+60°C, снижает эффективность смазки и вязкость масла, ускоряя износ.
- Неправильный расчет расхода (подачи). Выбор установки с недостаточной производительностью (менее 100 л/мин) для обеспечения необходимой скорости работы исполнительных механизмов.
Расшифровка условного обозначения
Маркировка УН100/320 подчиняется логичной системе обозначений производителя:
- УН – Установка Насосная.
- 100 – номинальная подача (производительность) в литрах в минуту.
- 320 – номинальное рабочее давление в десятых долях МПа (соответствует 32 МПа).
Таким образом, по названию модели можно сразу определить её ключевые эксплуатационные параметры.
Габаритные и присоединительные размеры для интеграции
Габариты установки насосной УН100/320, указанные выше, позволяют заранее спланировать размещение агрегата в цеху. Присоединительные фланцы соответствуют стандарту ГОСТ 12815-80. Для проверки совместимости с существующими трубопроводами необходимо сверить диаметры входного (40 мм) и выходного (25 мм) патрубков, а также межосевые расстояния фланцевых соединений.

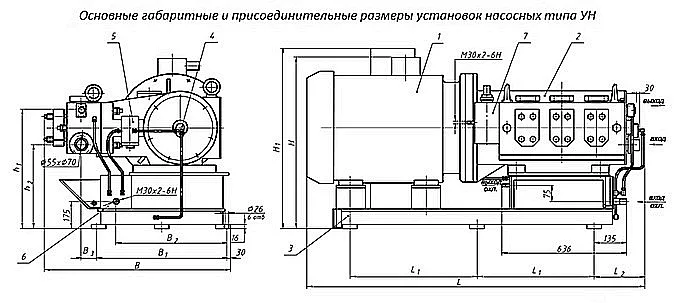

Схематический чертёж установки насосной УН100/320 с основными размерами и патрубками.
Схема гидравлических подключений УН100/320 к накопительной ёмкости и напорной магистрали.

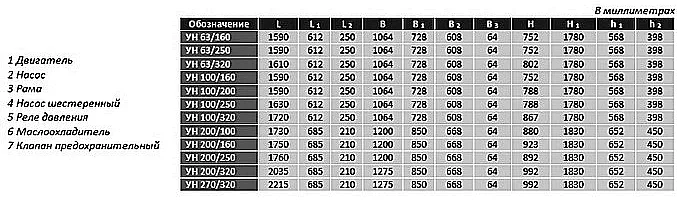

Габаритные размеры УН100/320 в трёх проекциях для планирования монтажа.
Варианты комплектации и примеры заказа
Поставщик ГИДРАВЛИКА предлагает установку насосную УН100/320 в различном исполнении под конкретные задачи заказчика:
- Базовая комплектация. Установка насосная УН100/320 стандартной сборки для работы с минеральными маслами в условиях цеха.
- Исполнение для работы с водой. Модификация с применением коррозионностойких материалов (например, нержавеющая сталь 12Х18Н10Т) для систем гидроабразивной резки или мойки.
- Комплект с системой ЧПУ. Агрегат, укомплектованный частотным преобразователем для плавного регулирования производительности в диапазоне 10-100% от номинала.
- Поставка с увеличенным гидробаком. Вариант для установок, требующих большого запаса рабочей жидкости или работающих в циклическом режиме с частыми пусками.
Актуальные вопросы по установке насосной УН100/320
Как правильно подобрать модификацию УН100/320 по давлению и типу подключения?
Ключевыми параметрами являются максимальное давление в вашей системе (не должно превышать 38 МПа для данной модели) и тип присоединения (фланец по ГОСТ 12815-80, вход DN40, выход DN25). Для нетривиальных сред (морская вода, эмульсии) требуется уточнить исполнение уплотнений и материалов.
Каковы сроки поставки установки насосной УН100/320 по России и наличие на складе?
Официальный поставщик ГИДРАВЛИКА осуществляет доставку базовой комплектации в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань) в срок от 3 до 7 рабочих дней при наличии на складе. Для специализированных исполнений срок изготовления и поставки согласовывается индивидуально.
Насколько критично качество масла для ресурса установки?
Качество и чистота гидравлического масла – решающий фактор. Обязательна установка фильтров тонкой очистки (не ниже 10 мкм) и соблюдение регламента их замены. Использование масел с неподходящим классом вязкости или наличием абразивных частиц сокращает ресурс подшипников и уплотнений на 30-50%.
Возможно ли подключение УН100/320 к импортному оборудованию с метрическим резьбовым присоединением?
Да, с использованием переходных фланцев или адаптеров. При заказе необходимо предоставить схему присоединения или точные параметры резьбы импортного оборудования для подбора соответствующей переходной гарнитуры, что обеспечит герметичность и надежность стыковки.
Компания «ГИДРАВЛИКА» является эксклюзивным поставщиком надежного гидравлического оборудования под брендом ГИДРАВЛИК на территории России и стран СНГ. Мы гарантируем подлинность каждой поставленной установки насосной УН100/320, предоставляем официальную гарантию и полное сервисное сопровождение. Наши инженеры готовы провести бесплатный технический аудит вашей системы для точного подбора необходимой модификации. Доставка осуществляется во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Для консультации, расчёта стоимости и оформления заказа на установку насосную УН100/320 оставьте заявку на сайте или свяжитесь с нашими специалистами через раздел Контакты.
