Серия компактных минипневмоцилиндров двухстороннего действия МЦМ1 от компании ГИДРАВЛИКА разработана для высокоточных автоматизированных систем, где критически важны надежность, скорость срабатывания и компактные габариты. Эти устройства идеально подходят для задач позиционирования, зажима и перемещения в робототехнике, станкостроении, упаковочном и пищевом оборудовании. Использование минипневмоцилиндров двухстороннего действия МЦМ1 позволяет оптимизировать пространство в пневмосистемах без потери производительности.
Описание и назначение серии минипневмоцилиндров МЦМ1
Минипневмоцилиндры двухстороннего действия МЦМ1 представляют собой линейку неразборных пневматических исполнительных устройств с односторонним штоком. Их ключевая особенность — наличие постоянного магнита, встроенного в поршень, что позволяет бесконтактно контролировать его положение с помощью внешних магнитных датчиков. Данная серия включает модели с диаметром цилиндра от 16 до 40 мм, что делает её универсальной для решения широкого круга задач автоматизации. Исполнение минипневмоцилиндра МЦМ1 может быть как с двумя полостями, так и с одной (одностороннего действия). Что касается области применения минипневмоцилиндров двухстороннего действия МЦМ1, они ориентированы на установку в стесненных условиях.
Основные параметры и код ТН ВЭД
Вес и габариты: Масса устройств в зависимости от модели и хода варьируется от 0,090 кг для самой маленькой модели с нулевым ходом. Каждые дополнительные 10 мм хода добавляют от 0,008 до 0,025 кг. Габаритные размеры определяются диаметром поршня, ходом и способом монтажа. Для удобства подбора представлена таблица с основными размерами.
Код ТН ВЭД: 8412.39.000.9 — Пневматические приводы и цилиндры (линейного действия).
Технические характеристики минипневмоцилиндров МЦМ1
| Наименование параметра |
Диаметр цилиндра, мм |
|
16 |
20 |
25 |
32 |
40 |
| Рабочее давление, МПа (номинальное) |
0,9 |
| Диапазон рабочих температур, °С |
-5...+70 |
| Тип рабочей среды |
Осушенный сжатый воздух по ГОСТ 17433-80 |
| Диапазон скоростей движения, мм/с |
50...800 |
| Присоединительные размеры пневмолиний |
Резьба М5 |
Резьба G1/8" |
Резьба G1/4" |
| Наличие магнита на поршне |
Да («М» в обозначении) |
| Стандарт габаритов |
Соответствует ISO 6432 |
Максимальный допустимый ход поршня для минипневмоцилиндров двухстороннего действия МЦМ1 зависит от диаметра и составляет для Ø16 мм — 500 мм, для Ø20-40 мм — 650 мм.
Принцип действия и конструктивные особенности
Принцип работы минипневмоцилиндров двухстороннего действия МЦМ1 основан на преобразовании энергии сжатого воздуха в поступательное движение штока. Подача среды в поршневую полость вызывает выдвижение штока, а подача в штоковую — его втягивание. Встроенные демпфирующие кольца на торцах гильзы обеспечивают амортизацию в конце хода, что снижает ударные нагрузки. Золотник (поршень) с уплотнениями обеспечивает герметичность полостей и плавность хода.
Вопрос: Что у инженера и минипневмоцилиндра МЦМ1 общего? Ответ: И то, и другое работает на двухстороннем действии — инженер думает о проблеме и решении одновременно, а цилиндр толкает и тянет!
Температурный режим и срок службы
Основной эксплуатационный температурный диапазон для минипневмоцилиндров двухстороннего действия МЦМ1 составляет от -5 до +70°C. При использовании специальных материалов уплотнений (доступно под заказ) нижний предел может быть расширен до -40°C, что позволяет применять их в неотапливаемых помещениях или в холодильных камерах. Срок службы цилиндров серии МЦМ1 при соблюдении условий эксплуатации (чистый и осушенный воздух, смазка, отсутствие боковых нагрузок) достигает нескольких миллионов циклов. Поставка минипневмоцилиндров двухстороннего действия МЦМ1 осуществляется по всей России.
Область применения и совместимое оборудование
Минипневмоцилиндры двухстороннего действия МЦМ1 широко используются в пневмоавтоматике станков ЧПУ, лазерных граверов, маркировочных машин, в гибочных и штамповочных прессах, на конвейерных линиях для толкателей и отсекателей, в автоматических загрузчиках, в системах сортировки и в специальном технологическом оборудовании. Они совместимы с пневмораспределителями всех типов, а также со шлангами и переходниками стандартных присоединительных размеров. При выборе этих минипневмоцилиндров двухстороннего действия МЦМ1 важно учесть характеристики рабочей среды.
Конструкция, запасные части и ремонт
Минипневмоцилиндры МЦМ1 являются неразборными. В связи с этим ремонт в полевых условиях невозможен. В случае нарушения герметичности или износа направляющей втулки требуется замена цилиндра. Однако для продления ресурса важно использовать фильтр-влагоотделитель и лубрикатор в пневмомагистрали для подачи очищенного и смазанного воздуха. Основные элементы, подверженные износу в долгосрочной перспективе — это уплотнительные кольца поршня и штока.
Работа в экстремальных условиях
Для эксплуатации при отрицательных температурах до -40°C возможно изготовление минипневмоцилиндров МЦМ1 с применением морозостойких уплотнительных материалов (специальные резиновые смеси). Изделия совместимы с отечественными смазочными материалами, соответствующими ГОСТ, например, индустриальными маслами И-ГПА. Ремонт, как указано выше, не предусмотрен, поэтому в критически важных системах рекомендуется предусматривать возможность быстрой замены устройства.
Условное обозначение моделей
Для точного заказа необходимо понимать структуру условного обозначения минипневмоцилиндров двухстороннего действия МЦМ1. Пример расшифровки:
МЦМ 1 2 25 300 УХЛ 4
МЦ — Мини-цилиндр.
М — Наличие магнита на поршне.
1 — Исполнение цилиндра (1-двухсторонний с односторонним штоком).
2 — Исполнение для варианта монтажа (2 — на переднем фланце).
25 — Диаметр цилиндра, мм.
300 — Ход поршня, мм.
УХЛ 4 — Климатическое исполнение и категория размещения по ГОСТ 15150.
Габаритные и присоединительные размеры миницилиндров
МИНИЦИЛИНДРЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ С ОДНОСТОРОННИМ ШТОКОМ СЕРИИ МЦ для крепления на кронштейне задней крышки или лапах

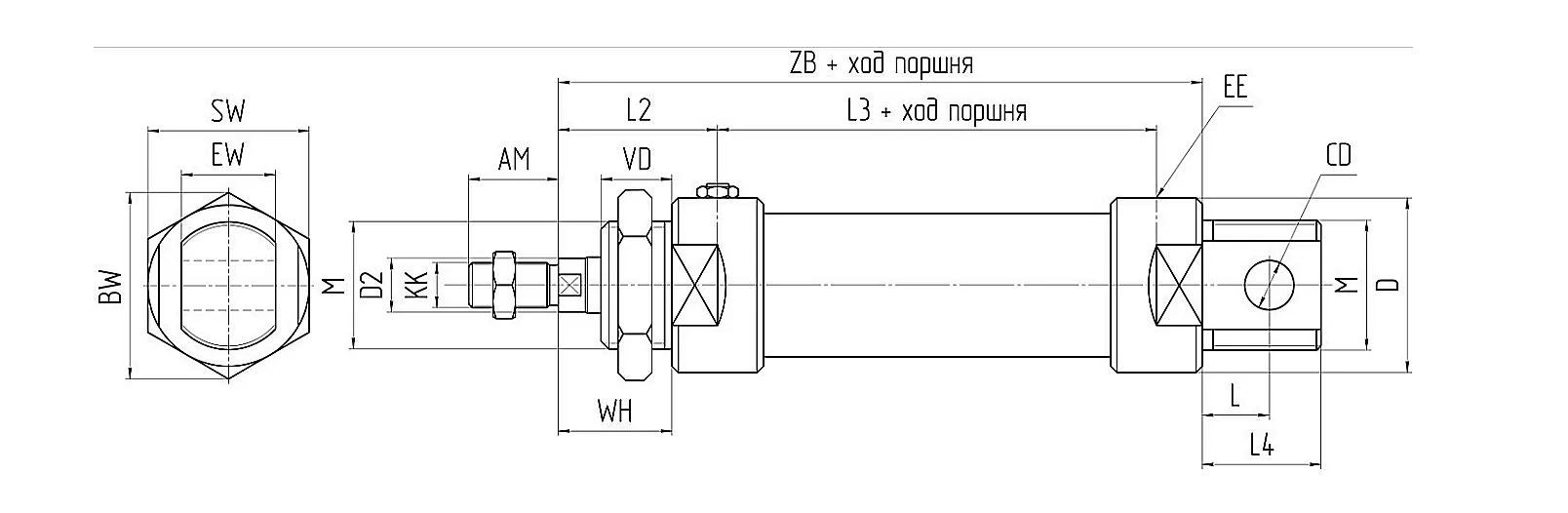

Чертеж минипневмоцилиндра двухстороннего действия МЦМ1 для крепления на лапах или кронштейне задней крышки. Сечение показывает шток и поршень с магнитом.
МИНИЦИЛИНДРЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ С ОДНОСТОРОННИМ ШТОКОМ СЕРИИ МЦ для крепления на переднем фланце

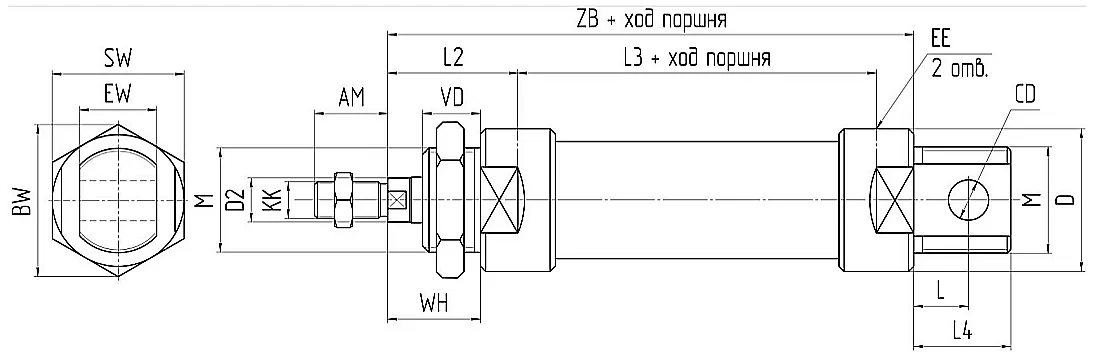

Чертеж и вид сбоку минипневмоцилиндра МЦМ1 с креплением на переднем фланце. Показаны две резьбовые втулки для подключения пневмолиний.
Таблица габаритных и присоединительных размеров минипневмоцилиндров МЦМ1
Краткий обзор основных размеров для быстрого сравнения моделей.
| Диаметр, мм | Присоединение | Длина при нулевом ходе (L), мм ~ | Примерный вес базовой модели, кг |
|---|
| 16 | М5 | ~75 | 0,090 |
| 20 | G1/8" | ~84 | 0,174 |
| 25 | G1/8" | ~96 | 0,233 |
| 32 | G1/8" | ~107 | 0,292 |
| 40 | G1/4" | ~127 | 0,578 |

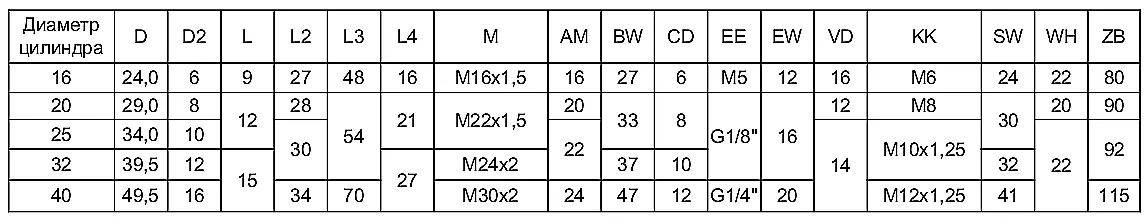

Полная таблица габаритных размеров минипневмоцилиндров двухстороннего действия МЦМ1, включая параметры для стандартных ходов.
Примеры заказа
Для заказа минипневмоцилиндров двухстороннего действия МЦМ1, а также получения консультации или просчета стоимости отправки по вашему региону, используйте форму обратной связи на сайте. Наиболее популярные конфигурации: МЦМ 1 2 25 200 (Ø25 мм, ход 200 мм, крепление на фланце) и МЦМ 1 1 16 100 (Ø16 мм, ход 100 мм, крепление на лапах).
Современное российское производство ГИДРАВЛИКА обеспечивает стабильное качество и надежную поставку минипневмоцилиндров двухстороннего действия МЦМ1 со склада в Екатеринбурге. Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Нижний Новгород, Казань, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Для оформления заказа или получения технической консультации свяжитесь с нашими менеджерами через раздел Контакты или по телефону.
