Пневмоклапан КЭП 16.1 — это высоконадежный двухпозиционный пятилинейный электропневматический распределитель, предназначенный для точного и быстрого управления потоками сжатого воздуха в ответственных системах промышленной автоматики. Его основная область применения — пневмоприводы оборудования для точечной контактной сварки, где требуется высокая частота срабатываний и стабильность работы. Данная модель является современным российским аналогом устаревших, но распространенных распределителей, обеспечивая полную совместимость по габаритам и присоединениям.
Устройство производится в России в соответствии с требованиями ГОСТ и поставляется компанией ГИДРАВЛИКА. Климатическое исполнение УХЛ4 позволяет эксплуатировать пневмоклапан КЭП 16.1 в помещениях с искусственно регулируемыми климатическими условиями. Модель отличается отличной ремонтопригодностью и наличием полного парка запасных частей.
Описание и назначение пневмоклапана КЭП 16.1
Электропневматический клапан серии КЭП 16.1 выполняет функцию коммутации потоков сжатого воздуха в пневмосистеме. Он переключается между двумя фиксированными положениями («включено» и «выключено») по электрическому сигналу, что делает его идеальным для интеграции в системы автоматического управления. Пятилинейная схема (5/2) означает наличие пяти портов для подключения: питания (P), двух рабочих (A, B) и двух выхлопных (EA, EB). Основное целевое оборудование для пневмоклапана КЭП 16.1 — это сварочные аппараты контактной (точечной) сварки, а также различные прессы, зажимные механизмы и станки с пневмоприводом.
Габаритные размеры и вес
Пневмоклапан КЭП 16.1 — компактное устройство, предназначенное для монтажа в ограниченном пространстве. Его главные габаритные параметры стандартизированы для удобства замены устаревших моделей. Основной вес сосредоточен в корпусе и электромагнитной катушке управления.
| Параметр | Значение |
|---|
| Условный проход, Ду | 16 мм |
| Тип присоединения | Нижнее стыковое (плиточное) |
| Масса (нетто) | 1,94 кг |
| Код ТН ВЭД | 8481 80 900 0 (Арматура для трубопроводов, прочая) |
Технические характеристики КЭП 16.1
В таблице представлены ключевые эксплуатационные параметры, определяющие производительность, надежность и область применения устройства. Высокое номинальное давление и пропускная способность обеспечивают эффективную работу с пневмоцилиндрами среднего и большого диаметра.
| Параметр | Значение |
|---|
| Тип распределителя | 2-позиционный, 5-линейный (5/2) |
| Рабочее давление, номинальное / минимальное | 0,63 МПа (6,3 кгс/см²) / 0,05 МПа (0,5 кгс/см²) |
| Диапазон рабочих температур | От +5°C до +50°C (для исполнения УХЛ4) |
| Тип рабочей среды | Сжатый воздух, очищенный от механических примесей (по ГОСТ 17433-80) |
| Присоединительные размеры | Стыковое соединение, межосевое расстояние по ISO 5599-1 |
| Пропускная способность, Kv | Более 2,4·10⁻² м³/с |
| Давление управления (пилотное) | Не менее 0,38 МПа (3,8 кгс/см²) |
| Напряжение питания катушки (номинал) | 24 В ±10% постоянного тока (DC) |
| Максимальная частота срабатываний | 600 циклов в минуту |
| Тип управления | Электропневматическое (соленоид + пилотный канал) |
| Степень защиты | IP65 (электромагнитная катушка) |
| Климатическое исполнение и категория размещения | УХЛ4 по ГОСТ 15150-69 |
Принцип работы электропневматического клапана
Работа пневмоклапана КЭП 16.1 основана на комбинированном управлении: электрический сигнал активирует пилотный механизм, который, в свою очередь, с помощью давления воздуха переключает главный золотник. Это обеспечивает высокое быстродействие при относительно небольшой мощности управляющей электромагнитной катушки.
- Исходное состояние (катушка обесточена): Главный золотник под действием возвратной пружины находится в верхнем положении. Сжатый воздух от источника (P) поступает в рабочую линию A (Ц1), соединенную с одной полостью силового цилиндра. Рабочая линия B (Ц2) в это время соединена с атмосферным выхлопом EA (А2), обеспечивая выпуск воздуха из противоположной полости цилиндра.
- Рабочее состояние (подано напряжение на катушку): Электромагнит срабатывает и открывает пилотный клапан. Сжатый воздух поступает в управляющую полость, смещая главный золотник вниз, преодолевая усилие пружины. Происходит переключение потока: теперь питание (P) соединено с линией B (Ц2), а линия A (Ц1) соединена с атмосферным выхлопом EB (А1). Цилиндр двигается в обратном направлении.
Такая схема делает пневмоклапан КЭП 16.1 энергоэффективным и надежным, так как основную работу по переключению выполняет не электромагнит, а энергия самого сжатого воздуха.
Температурный режим и срок службы
Клапан рассчитан на эксплуатацию при температуре окружающей среды и рабочей среды от +5°C до +50°C, что соответствует условиям большинства отапливаемых производственных цехов. Эксплуатация при температурах ниже указанного минимума не рекомендуется, так как может привести к замерзанию конденсата в системе и заклиниванию подвижных частей. Для работы в неотапливаемых помещениях или зимой требуется подготовка воздуха (осушение и подогрев).
Срок службы пневмоклапана КЭП 16.1 напрямую зависит от чистоты подаваемого воздуха, соблюдения диапазонов давления и температуры, а также от интенсивности циклов работы. При использовании фильтров-влагоотделителей и своевременном техническом обслуживании (замена уплотнений, мембран) устройство может прослужить несколько десятков тысяч часов. Гарантийный срок составляет 1 год с начала эксплуатации, но не более 2,5 лет с даты отгрузки.
Что говорит один пневмоклапан КЭП 16.1 другому после тяжелой рабочей смены? «Я сегодня так переключался, что у меня уже золотник искрится! Пора на профилактику — давление сбросить и уплотнения проверить».
Область применения и совместимое оборудование
Основная сфера использования данного распределителя — системы пневмоавтоматики промышленного оборудования. Конкретные примеры установки:
- Оборудование для контактной (точечной) сварки: Управление приводом сварочных клещей или электродов. Клапан обеспечивает необходимое быстродействие для точного позиционирования и создания требуемого усилия сжатия.
- Прессы и штамповочные станки: Для управления цилиндрами подачи, зажима или выброса деталей.
- Сборочные автоматы и линии: В манипуляторах, зажимных устройствах и механизмах перемещения.
- Испытательные стенды: Для создания управляемых пневмоусилий.
Конструкция и присоединительные размеры пневмоклапана КЭП 16.1 позволяют использовать его в качестве прямой замены устаревших распределителей различных серий в уже существующем оборудовании, что особенно важно для поддержания работоспособности отечественных производственных линий.
Ремкомплект и запасные части
Высокая ремонтопригодность — ключевое преимущество устройства. В наличии всегда имеется полный ремкомплект для восстановления работоспособности клапана в условиях предприятия. Наиболее подверженные износу узлы и детали:
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Электромагнитная катушка (24В DC, 110В AC, 220В AC) | Управляющий соленоид. Частая причина отказа — перегорание обмотки при скачках напряжения. |
| Мембрана пилотного клапана (диафрагма) | Разделяет управляющую и атмосферную полости. Повреждается от грязи или из-за старения материала. |
| Уплотнительные кольца главного золотника и штока | Обеспечивают герметичность рабочих камер. Изнашиваются от трения. |
| Возвратная пружина золотника | Возвращает золотник в исходное положение. Может просесть или сломаться. |
| Буфера (демпферы) хода золотника | Смягчают удары золотника в крайних положениях. Теряют эластичность. |
| Комплект крепежных изделий | Болты, гайки, шайбы для сборки. |
При первых признаках утечки воздуха, замедленного срабатывания или неполного переключения рекомендуется провести диагностику и заменить изношенные компоненты из ремкомплекта.
Изображение ремкомплекта для КЭП 16.1: набор резинотехнических изделий, пружин и мембран.
Условное обозначение: расшифровка шифра
Маркировка изделия содержит всю необходимую информацию о его типе, размере и исполнении.
- КЭП — Клапан ЭлектроПневматический.
- 16 — Номинальный (условный) диаметр прохода, 16 мм.
- 1 — Порядковый номер модификации конструкции.
- УХЛ4 — Климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Дополнительная маркировка по типу катушки указывается отдельно:
- Г24 — Катушка на 24 В переменного тока (AC).
- Д24 — Катушка на 24 В постоянного тока (DC).
- А110 — Катушка на 110 В переменного тока (AC).
- В220 — Катушка на 220 В переменного тока (AC).

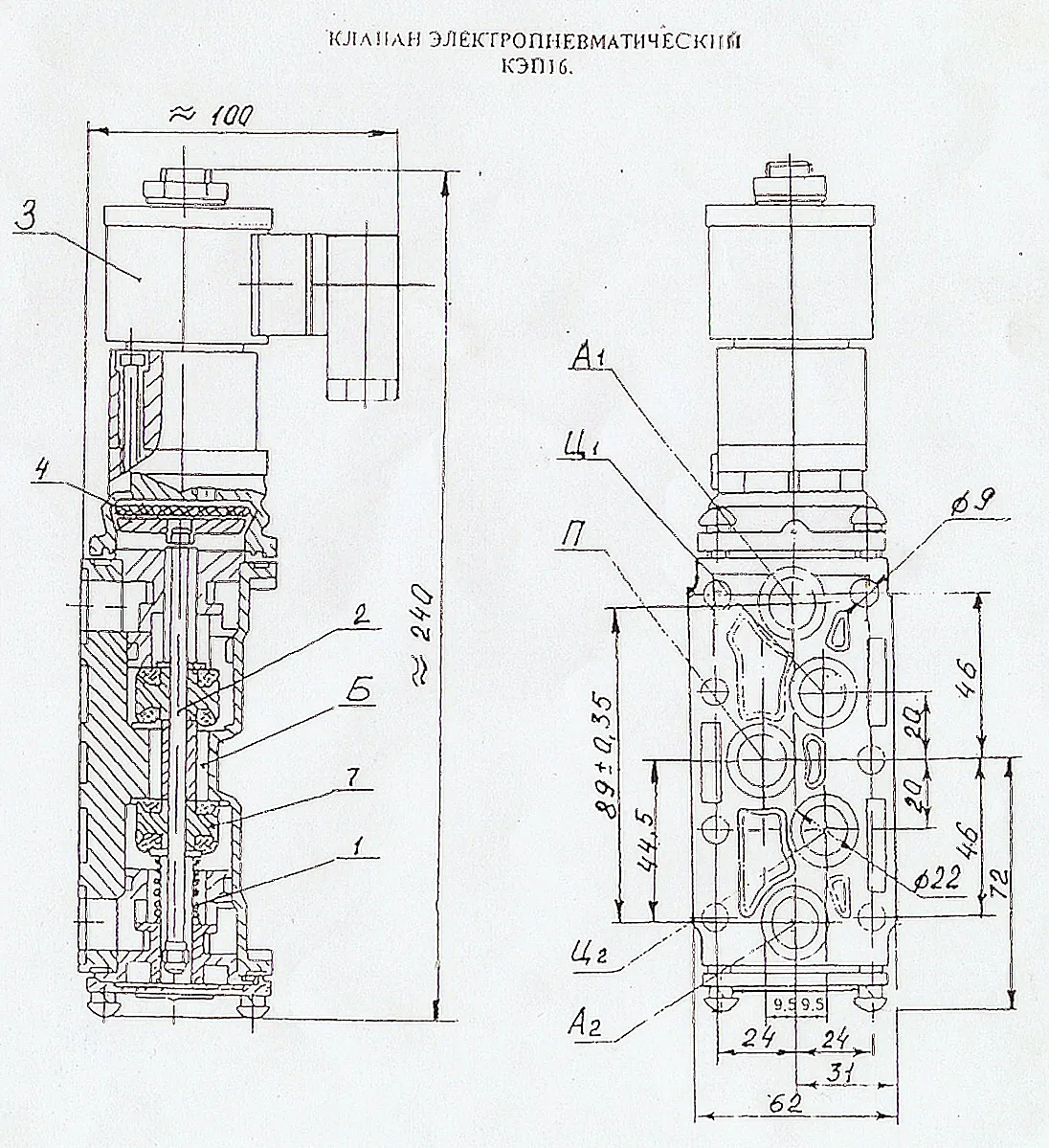

Пневматическая схема и габаритные чертежи
Для правильного монтажа и подключения в систему необходимо руководствоваться пневматической схемой и габаритными размерами. Схема распределителя 5/2 показывает все порты и логику его работы.
Схема условного обозначения пневмоклапана КЭП 16.1 по ГОСТ: квадраты с каналами, обозначения портов P, A, B, EA, EB и пилотного управления.
Габаритные и присоединительные размеры соответствуют международному стандарту для плиточных распределителей, что обеспечивает простую замену без доработки монтажной плиты.
Примеры оформления заказа
При заказе необходимо указать полное обозначение клапана и требуемое напряжение катушки. Примеры корректных формулировок:
- КЭП16.1 УХЛ4, катушка Д24 (24В DC) — заказать.
- КЭП16.1 УХЛ4, катушка В220 (220В AC) — заказать.
- Ремкомплект для КЭП16.1 — заказать.
- Катушка электромагнитная Д24 для КЭП16.1 — заказать.
Часто задаваемые вопросы (FAQ)
Можно ли использовать КЭП 16.1 как замену распределителю В64 в старом сварочном аппарате?
Да, это один из самых распространенных случаев применения. Пневмоклапан КЭП 16.1 разрабатывался как современный, более надежный и ремонтопригодный функциональный аналог распределителей серии В64. Габаритные размеры, схема подключения (5/2) и межосевое расстояние крепежных отверстий полностью совпадают, что позволяет произвести замену без каких-либо доработок монтажной плиты или трубопроводов.
Какое напряжение катушки выбрать и есть ли они в наличии?
Мы поставляем пневмоклапаны КЭП 16.1 со всеми стандартными типами катушек: 24 В постоянного тока (Д24), а также 110 В (А110) и 220 В (В220) переменного тока. Выбор зависит от вашей системы управления. Все варианты обычно есть в наличии на складе в Екатеринбурге. Если нужной модификации нет, срок изготовления составляет от 5 до 15 рабочих дней.
Какие требования к качеству воздуха для долгой службы клапана?
Для безотказной работы пневмоклапана КЭП 16.1 необходим очищенный сжатый воздух по ГОСТ 17433-80. Обязательна установка фильтра-влагоотделителя (ФВО) непосредственно перед распределителем. Это защитит точные каналы и уплотнения от попадания абразивной пыли, капельной влаги и масляного аэрозоля, которые являются основными причинами преждевременного износа мембран и заклинивания золотника.
Возможен ли ремонт клапана силами нашего предприятия?
Да, конструкция пневмоклапана КЭП 16.1 изначально рассчитана на ремонт в условиях эксплуатации. Для этого мы предлагаем готовые ремкомплекты, содержащие все необходимые уплотнения, мембраны и пружины. Ремонт выполняется с помощью стандартного слесарного инструмента и не требует специальных стендов. Тем не менее, для сложных случаев или при гарантийном обслуживании вы всегда можете обратиться в наш сервисный центр.
Выбирая пневмоклапан КЭП 16.1, вы инвестируете в надежность и бесперебойность вашего технологического процесса. Это продукт российского производства, адаптированный к реалиям отечественной промышленности и обладающий полным комплектом документации. Компания ГИДРАВЛИКА осуществляет поставки оборудования напрямую со склада производителя в Екатеринбурге и обеспечивает быструю доставку в любой регион РФ, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Ростов-на-Дону и другие города. Для заказа, получения консультации или технической документации свяжитесь с нами через Контакты.
