Пневмораспределители трехлинейные сдвоенные серий У712хА и 3МП-хх – это специализированные устройства российского производства, разработанные для управления пневматическими приводами в условиях, где критически важна безопасность оператора. Их основное назначение – работа в системах двухручного или педального управления кузнечно-прессовым, штамповочным и другим промышленным оборудованием. Использование пневмораспределителя У71-xxА (3МП-xx) обеспечивает блокировку запуска механизма при случайном или одностороннем нажатии, что соответствует строгим требованиям охраны труда.
Описание и назначение пневмораспределителей серий У71 и 3МП
Устройства представляют собой два независимых клапанных модуля, объединенных в общем корпусе с системой блокировки. Этот сдвоенный трехлинейный пневмораспределитель функционально заменяет два обычных распределителя, обеспечивая их взаимную блокировку. Модельный ряд включает в себя шесть основных исполнений: У7122А и 3МП-16, У7124А и 3МП-25, У7126А и 3МП-40 (включая модификации с литерой «М»). Различия между ними заключаются в условном проходе (16, 25 или 40 мм), что напрямую влияет на пропускную способность и присоединительные размеры. При выборе конкретного пневмораспределителя трехлинейного сдвоенного ключевым критерием является требуемый расход сжатого воздуха управляемого привода.
Габаритные размеры, вес и код ТН ВЭД
Вес и габариты устройств варьируются в зависимости от типоразмера. Наименьшая масса у моделей с проходом 16 мм, наибольшая – у моделей на 40 мм. Все устройства имеют трубное присоединение с конической резьбой (К), вход и выход разного диаметра для оптимизации потока. Код ТН ВЭД для данной продукции, как правило, 8481 20 000 0 – аппаратура для распределения жидкостей или газов, клапаны.
| Модель / Параметр |
У7122А / 3МП-16 |
У7124А / 3МП-25 |
У7126А / 3МП-40 |
| Приблизительная длина, мм |
~250 |
~280 |
~380 |
| Приблизительная высота/ширина, мм |
~150 / ~120 |
~160 / ~130 |
~220 / ~180 |
| Масса, кг (стандарт / мод. «М») |
4.8 / 7.0 |
5.1 / 6.9 |
12.5 / 14.5 |
| Код ТН ВЭД |
8481 20 000 0 |
Технические характеристики сдвоенных распределителей
| Параметр |
У7122А / 3МП-16 |
У7124А / 3МП-25 |
У7126А / 3МП-40 |
| Рабочее давление, МПа (номин./мин.) |
1.0 / 0.25 |
| Диапазон температур, °C |
От -40 до +80 (исполнение УХЛ4) |
| Тип рабочей среды |
Сжатый воздух, очищенный от крупных частиц и паров масла |
| Присоединительные размеры, резьба (Вход D1 / Выход D2) |
К1/2" / К3/4" |
К1" / К1¼" |
К1½" / К2" |
| Масса, кг (стандарт / мод. «М») |
4.8 / 7.0 |
5.1 / 6.9 |
12.5 / 14.5 |
| Пропускная способность Kv, м³/ч (вход-выход) |
>5 / >8 |
>7 / >12 |
>22 / >22 |
| Пропускная способность Kv, м³/ч (выход-атмосфера) |
>8 / >10.5 |
>11 / >18.5 |
>30 / >27 |
| Макс. частота срабатываний при 0.63 МПа, цикл/мин |
100 |
90 |
70 |
| Остаточное давление на выходе, МПа |
<0.02 |
| Напряжение питания, В (постоянный ток) |
24±2.4; 110±11 |
| Расход воздуха на управление, л/мин |
Определяется пилотным клапаном, встроенным в секцию |
Принцип работы и управление
Каждый из двух модулей пневмораспределителя трехлинейного сдвоенного содержит золотниковый клапан, управляемый собственным пилотным электропневматическим распределителем. При подаче электрического сигнала на оба электромагнита одновременно, сжатый воздух поступает в управляющие полости обоих клапанов, золотники сдвигаются, открывая проход от входа (P) к выходу (A). Для сброса давления и возврата в исходное состояние используется пружинный возврат. Ключевая особенность – наличие пневматической блокировки: если один из модулей по любой причине не сработал, система не подаст полное давление на выход, защищая исполнительный механизм от несанкционированного пуска. Этот принцип делает пневмораспределитель У71-xxА (3МП-xx) неотъемлемой частью безопасных систем управления.
Загадка: Что всегда имеет два входа, один выход, и никогда не сработает в одиночку?
— Это наш пневмораспределитель трехлинейный сдвоенный! Обе его «руки» должны договориться, чтобы что-то начало работать. Надежнее и безопаснее только три оператора на один рычаг.
Температурный режим, ресурс и работа в экстремальных условиях
Распределители имеют климатическое исполнение УХЛ4, что позволяет им стабильно работать в широком диапазоне температур от -40°C до +80°C. Это особенно важно для неотапливаемых цехов в зимний период. Конструкция и материалы совместимы с воздухом, сжатым отечественными винтовыми и поршневыми компрессорами, работающими на маслах по ГОСТ. Устройство обладает высокой ремонтопригодностью: основные уплотнения и пружины могут быть заменены силами квалифицированного персонала прямо «в поле», используя стандартный ремкомплект для пневмораспределителя У71-xxА (3МП-xx). Полный ресурс изделия составляет более 2 миллионов циклов, что при стандартных рабочих режимах гарантирует многолетнюю эксплуатацию.
Область применения и устанавливаемое оборудование
Основная сфера применения – кузнечно-прессовое оборудование: гильотинные и кривошипные ножницы, гидравлические и механические прессы, штамповочные автоматы. Также они используются на станках с пневмоприжимами, подъемниках, манипуляторах и в других системах, где регламентом предусмотрено обязательное двухручное или педальное управление для защиты оператора. Выбор пневмораспределителя трехлинейного сдвоенного У712хА или 3МП-хх обеспечивает соответствие требованиям ПБ 03-598-03 (правила безопасности для кузнечно-прессового оборудования).

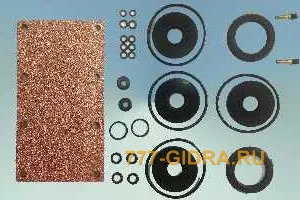

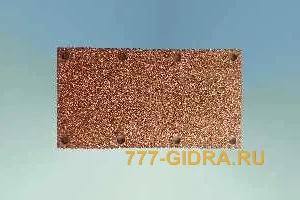

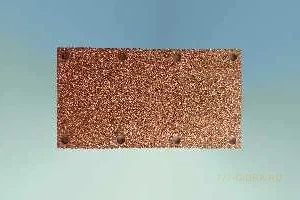

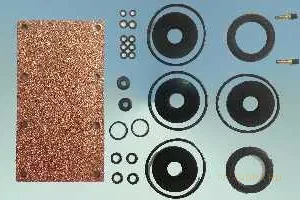

Состав ремкомплекта и запасные части
Для поддержания работоспособности устройства доступны ремкомплекты и отдельные запчасти.
| Наименование |
Состав / Описание |
Для моделей |
| Ремкомплект базовый |
Комплект уплотнительных колец (манжет) для золотниковых пар, уплотнения штоков, защитные кольца. |
У7122А, У7124А, У7126А
3МП-16М, 3МП-25М, 3МП-40М |
| Пилотный электроклапан |
Запасной управляющий электропневматический клапан (пилот) для одной секции. |
Универсален для всей серии У71/3МП |
| Комплект возвратных пружин |
Набор пружин для возврата золотников в исходное положение. |
Отдельно для типоразмеров 16, 25, 40 мм |
| Микропереключатель сигнализатора |
Устройство контроля положения, замыкающее/размыкающее цепь при неисправности. |
У7122А, У7124А, У7126А |
Условное обозначение 3МП-хх: расшифровка индекса
Индекс модели 3МП-XX-М-X-X-X УХЛ4 расшифровывается следующим образом:
- 3МП – Пневмораспределитель.
- XX – Условный проход (16, 25, 40 мм).
- М – Модифицированное исполнение (улучшенные характеристики).
- Первый X – Род тока: 1 – постоянный.
- Второй X – Номинальное напряжение: 1 (24 В), 2 (110 В).
- Третий X – Исполнение розетки: П (прямая), У (угловая).
- УХЛ4 – Климатическое исполнение и категория размещения.
Краткое сравнение моделей серий У71 и 3МП
| Модель (Аналог) |
Условный проход, мм |
Ключевое отличие |
Типичная область применения |
| У7122А (3МП-16) |
16 |
Наименьшие габариты и пропускная способность, для приводов малого расхода. |
Малые прессы, пневмозажимы, манипуляторы. |
| У7124А (3МП-25) |
25 |
Универсальный типоразмер, баланс цены и производительности. |
Средние кривошипные прессы, гильотины. |
| У7126А (3МП-40) |
40 |
Максимальная пропускная способность и масса, для мощных приводов. |
Крупные гидравлические прессы, мощные штамповочные линии. |
| 3МП-16М, 25М, 40М |
16, 25, 40 |
Модернизированные версии с улучшенными характеристиками (помечены литерой «М»). |
Требовательные производства, где нужен повышенный ресурс и надежность. |
Примеры оформления заказа
Пример 1: «Необходимо 2 шт. пневмораспределителя У7124А (аналог 3МП-25) с напряжением питания 24 В постоянного тока, с прямой розеткой. Для ремонта пресса модели XYZ.»
Пример 2: «Требуется 1 шт. пневмораспределителя трехлинейного сдвоенного 3МП-16М, исполнение на 110 В, угловая розетка. Для комплектации нового оборудования.»
Пример 3: «Запрос коммерческого предложения на поставку ремкомплекта для распределителей У7122А и У7126А.»
Для заказа вы можете отправить запрос через форму на сайте или связаться с нашими менеджерами по телефону, указанному в разделе Контакты.
Поставка, доставка и гарантия
Компания ГИДРАВЛИКА осуществляет поставки пневмораспределителей серий У71 и 3МП напрямую с российских производственных предприятий. Это позволяет гарантировать стабильное качество продукции, полное соответствие ГОСТ и технической документации. Мы организуем доставку в любой регион России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. На всю продукцию предоставляется гарантия завода-изготовителя. Надежность и предсказуемость логистики – один из наших ключевых приоритетов для российских промышленных клиентов.
