Описание и назначение устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ
Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ представляют собой комплексные блоки подготовки сжатого воздуха, предназначенные для применения в ответственных пневмосистемах. Эти агрегаты обеспечивают многоступенчатую обработку воздушного потока, существенно повышая надежность и долговечность пневматического оборудования конечных потребителей. Основное назначение устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ — гарантировать подачу в систему чистого, осушенного и смазанного воздуха с заданными параметрами давления. Данная серия включает несколько модификаций, отличающихся пропускной способностью, тонкостью фильтрации и функционалом, что позволяет подобрать оптимальное решение для любого технологического процесса. Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ являются незаменимыми компонентами современных промышленных линий, где предъявляются высокие требования к качеству рабочей среды.
В ассортименте представлены модели с условными проходами (Ду) 6, 10, 16 и 25 мм, что охватывает широкий диапазон потребностей в производительности. Модели с маркировкой .14 и .24 отличаются степенью тонкой очистки. Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ серии .24 оснащены фильтром тонкой очистки, обеспечивающим улавливание частиц размером до 10, 25 или 40 микрон в зависимости от исполнения. Это делает их идеальными для систем с высокой чувствительностью к загрязнениям, таких как пневмоавтоматика, контрольно-измерительные приборы и медицинское оборудование. Высокая степень влагоотделения (до 95%) защищает пневмоприводы от коррозии и обледенения, продлевая их ресурс даже в условиях повышенной влажности.
Габаритные размеры и массовые характеристики устройств П-ППВМ
Конструкция устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ является компактной и модульной, что облегчает их монтаж и интеграцию в существующие схемы. Габаритные размеры варьируются в зависимости от модели и условного прохода. Общие параметры массы и присоединительных резьб представлены в сводной таблице. Для точного определения монтажных размеров конкретной модификации, см. раздел с чертежами ниже.
| Условный проход (Ду), мм | Присоединительная резьба (наружная коническая, ГОСТ 6111-52) | Масса (не более), кг |
|---|
| 6 | K 1/4" | 0,8 |
| 10 | K 3/8" | 2,1 |
| 16 | K 1/2" | 2,0 |
| 25 | K 1" | 6,0 |
Код ТН ВЭД для данных устройств составляет 8421 39 000 0 (Оборудование и аппаратура для очистки жидкостей или газов).
Технические характеристики устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ
Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ характеризуются высокими эксплуатационными показателями, обеспечивающими стабильную работу в промышленных условиях. Ниже приведены основные технические параметры для всех моделей серии.
| Наименование параметра | Значение для моделей с Ду 6, 10, 16, 25 мм |
|---|
| Рабочее давление, номинальное, МПа (кгс/см²) | 1,0 (10) |
| Минимальное давление на входе, МПа (кгс/см²) | 0,16 (1,6) |
Производительность (расход воздуха) при давлении на выходе 0,63 МПа, м³/мин, не менее:
Ду 6 мм: 0,25
Ду 10 мм: 0,8
Ду 16 мм: 2,0
Ду 25 мм: 4,0 | Зависит от условного прохода. Минимальный расход (для всех моделей) — не более 0,16 м³/мин. |
| Абсолютная тонкость фильтрации, мкм | 10, 25 или 40 (в зависимости от исполнения фильтрующего элемента) |
| Степень влагоотделения, % | 95 |
| Диапазон регулирования и поддержания выходного давления, МПа (кгс/см²) | 0,05 (0,5) ... 0,9 (9) |
Полезная вместимость резервуара для смазочного масла, дм³, не менее:
Ду 6 мм: 0,04
Ду 10, 16 мм: 0,20
Ду 25 мм: 0,40 | Зависит от модели. |
| Диапазон регулирования подачи смазочного материала, капель/мин | 0,5...40 (при максимальном расходе воздуха) и 0,5...15 (при минимальном расходе) |
| Тип рабочей среды | Сжатый воздух, очищенный от крупных частиц и конденсата на предварительных ступенях. Совместим с индустриальными маслами по ГОСТ. |
| Присоединительные размеры (резьба) | См. таблицу габаритов и масс. |
Принцип работы устройств П-ППВМ
Принцип действия устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ основан на последовательной обработке воздушного потока. Сжатый воздух от магистрали поступает на вход устройства. Сначала срабатывает запорный элемент (клапан), который позволяет изолировать пневмопривод. Далее поток направляется в блок предварительной очистки, где происходит отделение крупных механических примесей, капельной влаги и масла за счет центробежного или инерционного принципа. После этого воздух проходит через специальный влагомаслоотделитель с коалесцирующим элементом, обеспечивающим осушение и улавливание мельчайших аэрозольных частиц масла и воды.
Следующий ключевой этап — регулятор давления (редуктор) с визуальным манометром. В его задачу входит автоматическое поддержание заданного пользователем давления на выходе вне зависимости от колебаний во входной магистрали. Затем, в зависимости от модификации, воздух может проходить через фильтр тонкой субмикронной очистки (исполнения .24), который задерживает твердые частицы на уровне микронных размеров. Финальной функцией является дозированная подача смазочного масла в воздушный поток через лубрикатор, что необходимо для правильной работы пневмоцилиндров и пневмомоторов. Полуавтоматический дренажный клапан позволяет периодически сливать скопившийся конденсат.
Температурный режим работы и срок службы
Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ рассчитаны на эксплуатацию в стандартном климатическом исполнении. Рекомендуемый диапазон температур окружающей среды и рабочей среды находится в пределах от +5°C до +60°C. При использовании специальных исполнений и материалов (например, морозостойких уплотнений) возможна работа в экстремальных условиях, вплоть до -40°C. Средний расчетный срок службы устройств при соблюдении условий эксплуатации, своевременном обслуживании и замене фильтрующих элементов составляет не менее 8-10 лет.
Техническая шутка-загадка
Что говорит один устройство субмикронной очистки и осушки сжатого воздуха типа П-ППВМ другому, стоя на складе? — "Я уже вся исходящая от тебя влага!"
Область применения и совместимое оборудование
Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ находят широкое применение во всех отраслях промышленности, где используется пневматика. Они устанавливаются на входе пневмосистем станков с ЧПУ, литейных машин, упаковочного оборудования, роботизированных комплексов, пневмогидравлических прессов и автоматических линий. Благодаря высокому качеству очистки, устройства особенно востребованы в производстве электроники, пищевой и фармацевтической промышленности, а также в цехах покраски, где чистота воздуха критически важна. Они совместимы с любым оборудованием, работающим на сжатом воздухе: цилиндрами, клапанами, приводами, инструментом, произведенными как по российским (ГОСТ), так и по зарубежным стандартам (DIN, ISO).
Работа в экстремальных условиях и ремонтопригодность
Конструкция устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ предусматривает возможность эксплуатации в сложных условиях. Модели, адаптированные для низких температур (до -40°C), оснащаются морозостойкими уплотнениями и материалами, устойчивыми к хладоломкости. Устройства полностью совместимы с отечественными индустриальными маслами, соответствующими ГОСТ, что упрощает их обслуживание на российских предприятиях. Ремонтопригодность является одним из преимуществ серии: большинство изнашиваемых элементов (фильтрующие картриджи, уплотнительные кольца, стекло смотрового окна лубрикатора, мембрана регулятора) входят в стандартные ремкомплекты и могут быть заменены в полевых условиях без применения сложного инструмента или отправки устройства на завод. Это минимизирует время простоя оборудования.

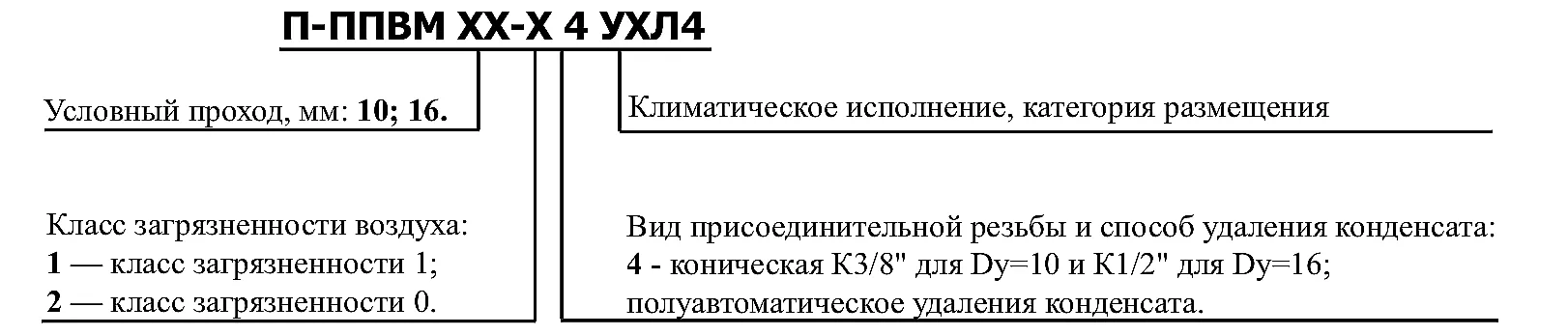

Структура условного обозначения устройства П-ППВМ
Пример расшифровки: П-ППВМ 10.14-1-40-03
П — пневматическое.
ППВМ — пневмоподводник с влагоотделителем и лубрикатором.
10 — условный проход 10 мм.
14 — исполнение: 1 — отсечной клапан, 4 — тонкость фильтрации 40 мкм (исполнение .14).
1 — тонкость фильтрации 40 мкм.
40 — тип резьбы: К (коническая).
03 — климатическое исполнение УХЛ, категория размещения 3.
Габаритные и присоединительные размеры устройств П-ППВМ (схемы)
Для точного определения монтажных габаритов и конфигурации подключения ниже представлены схемы основных модификаций. Устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ поставляются в сборе, готовыми к подключению.

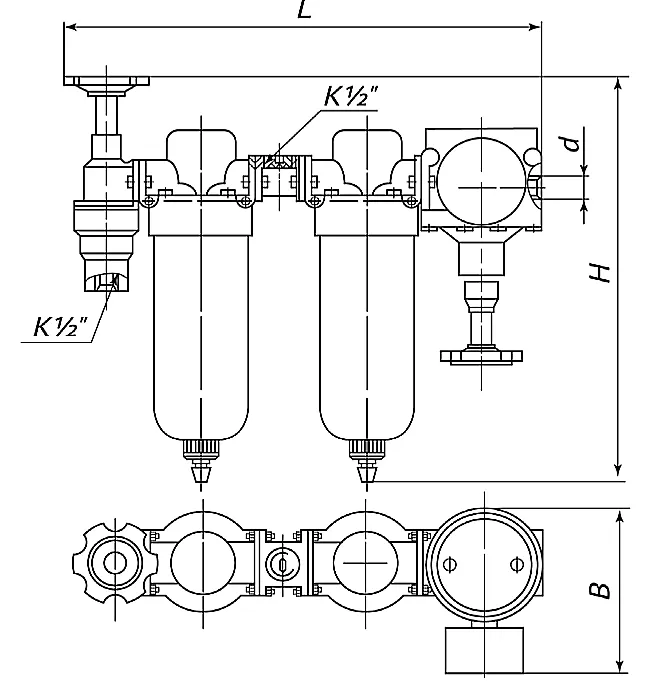

Чертеж устройств субмикронной очистки П-ППВМ 10.14 и П-ППВМ 16.14 с размерами
Схематичное условное обозначение в гидравлических схемах для П-ППВМ .14

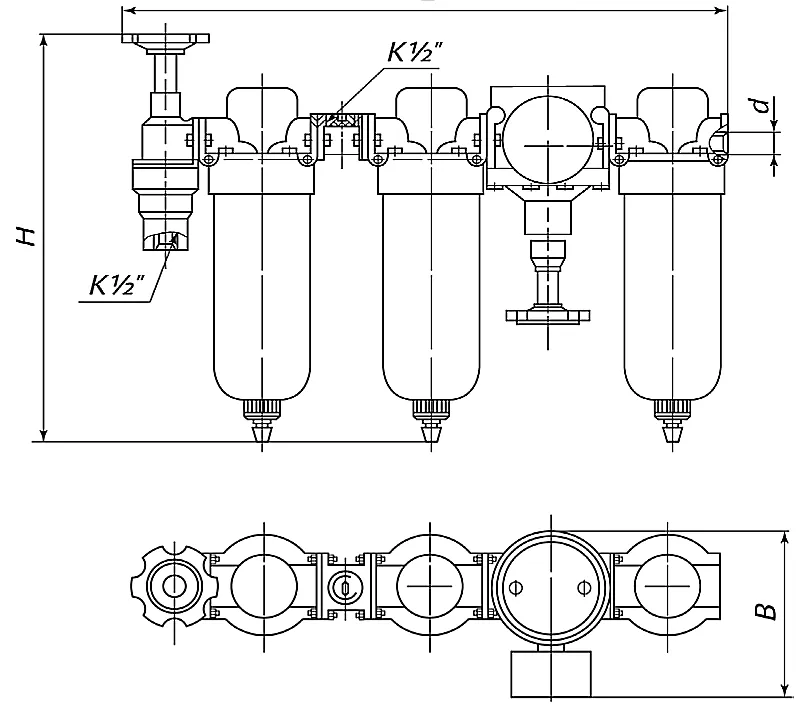

Чертеж устройств субмикронной очистки П-ППВМ 10.24 и П-ППВМ 16.24 с размерами
Схематичное условное обозначение в гидравлических схемах для П-ППВМ .24
Примеры заказа и комплектация
Для заказа устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ необходимо указать полное условное обозначение, которое формируется на основе требуемых характеристик. Обратите внимание на ключевые параметры: условный проход (6, 10, 16, 25 мм), необходимость тонкой очистки (исполнение .14 или .24), требуемая тонкость фильтрации (10, 25, 40 мкм) и тип присоединительной резьбы.
Пример 1: П-ППВМ 10.14-1-40-03 — устройство с Ду 10 мм, с отсечным клапаном, влагоотделителем, лубрикатором и регулятором давления без тонкого фильтра, с фильтром грубой очистки 40 мкм.
Пример 2: П-ППВМ 16.24-1-10-03 — устройство с Ду 16 мм, с отсечным клапаном, влагоотделителем, лубрикатором, тонким фильтром 10 мкм и регулятором давления.
Каждое устройство поставляется в индивидуальной упаковке, в базовой комплектации. Дополнительно могут быть предложены ремкомплекты, содержащие сменные уплотнения, фильтрующие элементы, мембраны регулятора и смотровое стекло.
Для оформления заказа на устройства субмикронной очистки и осушки сжатого воздуха типа П-ППВМ воспользуйтесь формой обратной связи или свяжитесь с отделом продаж через раздел Контакты.
Доставка по России
Поставки устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ осуществляются во все регионы Российской Федерации. Доставка возможна в любой населенный пункт с использованием ведущих транспортных компаний (Деловые Линии, ПЭК, КИТ, СДЭК и др.). Мы оперативно отправляем заказы в ключевые промышленные центры: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, а также в более отдаленные регионы. Сроки и стоимость доставки рассчитываются индивидуально в зависимости от адреса получателя и выбранного способа транспортировки.
Бренд ГИДРАВЛИКА обеспечивает прямые поставки качественного промышленного оборудования. Наши склады расположены в Екатеринбурге, что позволяет минимизировать сроки отгрузки для заказчиков из Урала и Сибири. Мы гарантируем соответствие продукции заявленным техническим характеристикам и предоставляем консультационную поддержку по подбору, монтажу и обслуживанию устройств субмикронной очистки и осушки сжатого воздуха типа П-ППВМ.
