Серия электромагнитных гидрораспределителей Kladivar KV-4/3 — это современные аппараты позиционного типа, предназначенные для изменения направления потока рабочей жидкости в гидравлических системах. Их ключевая особенность — комбинированное управление: основное переключение осуществляется посредством электромагнитов, а в случае необходимости предусмотрено ручное дублирование. Конструкция гидрораспределителей Kladivar KV-4/3 обеспечивает высокую надёжность и точность управления при работе с минеральными маслами и другими совместимыми жидкостями. Высокое рабочее давление и адаптация к российским условиям эксплуатации делают эти устройства востребованными в различных отраслях промышленности.
Описание и назначение серии Kladivar KV-4/3
В серию гидрораспределителей Kladivar KV-4/3 входят модели с непосредственным электромагнитным управлением. Исполнение «4/3» указывает на четырёхлинейную (каналы P, T, A, B) и трёхпозиционную схему, где центральная позиция золотника является нейтральной. Основное назначение приборов — оперативное и точное перераспределение потоков рабочей жидкости в гидросистемах станков, прессов, мобильной техники и прочего промышленного оборудования. Универсальность, компактность и наличие кнопки аварийного ручного управления расширяют сферу применения данных гидрораспределителей.
Краткие характеристики и габариты
Вес и габаритные размеры гидрораспределителя Kladivar KV-4/3 зависят от конкретной модели и условного прохода. Ориентировочно масса аппаратов варьируется от 2,5 до 5 кг, а линейные размеры находятся в диапазоне 150–250 мм по длине, 80–120 мм по ширине и высоте. Конкретные значения следует уточнять для каждой модификации. Код ТН ВЭД для данной продукции — 8481 80 2000 (аппараты распределительные для гидравлических или пневматических систем).
| Параметр | Модель KV-4/3/5KO-6-G | Модель KV-4/3/5KO-10-G |
|---|
| Приблизительный вес, кг | 2,5–3,5 | 4,0–5,0 |
| Габариты (Д×Ш×В), мм | ~150×90×90 | ~200×110×110 |
| Код ТН ВЭД | 8481 80 2000 |
Основные технические характеристики гидрораспределителя Kladivar KV-4/3
Рабочие параметры аппарата определяют его применимость и долговечность. Серия Kladivar KV-4/3 рассчитана на непрерывную эксплуатацию в составе гидросистем со средним и высоким давлением.
| Характеристика | Значение / Описание |
|---|
| Тип и схема | Золотниковый, 4/3 (четыре линии, три позиции) |
| Максимальное рабочее давление | до 315 бар (31,5 МПа) |
| Давление в сливной линии T (для моделей с золотниками 41А/41В) | не менее 4 бар для заполнения торцевых полостей |
| Диапазон температур рабочей среды | от –20°C до +80°C (стандартно) |
| Тип рабочей среды | Минеральные масла по ГОСТ 17479.3-85, группы вязкости ISO VG 32–68 |
| Присоединительные размеры (условный проход) | Модель 6-G: резьба M12×1,5 или эквивалент
Модель 10-G: резьба M18×1,5 или эквивалент |
| Производительность / пропускная способность | Зависит от размера условного прохода: ~40 л/мин для модели 6, ~100 л/мин для модели 10 (при номинальных условиях) |
| Тип управления | Электромагнитное (напряжение определяется заказчиком) с ручным дублированием (кнопка) |
Принцип работы распределителя
Функционирование гидрораспределителя Kladivar KV-4/3 основано на линейном перемещении золотника внутри корпуса. В нейтральном (центральном) положении каналы P, T, A, B разобщены или соединены по определённой схеме, блокируя движение жидкости к исполнительным механизмам.
При подаче управляющего сигнала на один из электромагнитов («a» или «b») его сердечник через толкатель воздействует на управляющий золотник, смещая его в соответствующее рабочее положение. Это открывает каналы для прохождения потока, устанавливая связь P→A и B→T (для положения «a») или P→B и A→T (для положения «b»), тем самым приводя в действие, например, гидроцилиндр.
После снятия напряжения с электромагнита возвратная пружина перемещает золотник обратно в нейтральную позицию. В случае отсутствия электропитания переключение золотника можно выполнить вручную, нажав на кнопку аварийного ручного управления.

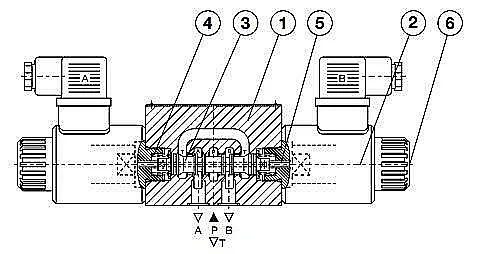

Внутренняя конструкция и схема каналов гидрораспределителя Kladivar KV-4/3/5KO-6-G.

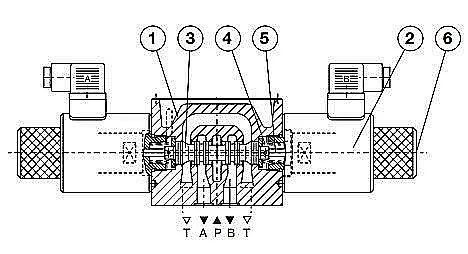

Схематичное изображение работы и подключения гидрораспределителя Kladivar KV-4/3/5KO-10-G.
Температурный режим и срок службы
Номинальный срок службы гидрораспределителя Kladivar KV-4/3 при соблюдении рекомендуемых условий эксплуатации (температура масла в диапазоне от –20°C до +80°C, чистота рабочей жидкости по ISO 4406 не грубее 18/16/13, отсутствие кавитации) составляет не менее 10 000 моточасов. Ресурс может быть увеличен за счёт применения качественных масел, своевременного обслуживания и установки в составе правильно спроектированной гидросистемы.
Что золотое, но не блестит, имеет лицо, но не улыбается, и всегда в центре событий, но редко двигается с места?
Золотник гидрораспределителя Kladivar KV-4/3! Он направляет могучие потоки, а сам скромно остаётся в своей гильзе. Пусть в вашей системе управление будет таким же чётким и безотказным, как работа этого аппарата.
Область применения и совместимость с оборудованием
Модели серии Kladivar KV-4/3 используются в качестве ключевых элементов управления в широком спектре гидравлических систем. Их устанавливают на:
- Металлорежущие и деревообрабатывающие станки с ЧПУ для управления суппортами, шпинделями, зажимными устройствами.
- Гидравлические прессы (листогибочные, штамповочные, ковочные).
- Мобильную технику: подъёмники, экскаваторы, погрузчики (в системах управления рабочими органами).
- Промышленные манипуляторы и роботизированные комплексы.
- Испытательные стенды и технологические линии.
Устройства совместимы с большинством отечественных и импортных насосных станций, гидроцилиндров и гидромоторов, отвечающих по параметрам давления и расхода.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности гидрораспределителя Kladivar KV-4/3 рекомендуется иметь набор сменных элементов. Наиболее подвержены износу уплотнения и возвратные пружины.
| Наименование запчасти / комплектующего | Назначение |
|---|
| Золотник управляющий (основной) | Основной распределяющий элемент, определяющий схему соединения каналов |
| Комплект уплотнительных колец (O-rings) и манжет | Для герметизации каналов, торцевых полостей и штоков толкателей |
| Возвратная пружина | Обеспечивает возврат золотника в нейтральную позицию |
| Соленоид (электромагнит) «a» или «b» | Исполнительный элемент управления. Может выйти из строя из-за перегрева или скачков напряжения |
| Кнопка ручного дублирования | Механизм аварийного переключения |
| Толкатель (шток электромагнита) | Передаёт усилие от соленоида к золотнику |
Конструкция и детали управления
В основе работы гидрораспределителя Kladivar KV-4/3 лежит золотниковая пара (золотник и гильза корпуса). Перемещение золотника осуществляется напрямую от подвижного сердечника электромагнита через жёсткий толкатель. Стандартная модель имеет два соленоида, работающих на втягивание, и две центрирующие пружины. Это обеспечивает три фиксированные позиции. В модификации с золотником 81 (двухпозиционной) пружины отсутствуют, что позволяет электромагнитам фиксировать золотник в любом из крайних положений даже после отключения питания.
Работа в экстремальных условиях
Гидрораспределители Kladivar KV-4/3 могут адаптироваться для эксплуатации в тяжёлых условиях. При использовании специальных масел (например, МГЕ-46В по ГОСТ 17479.3-85) температурный диапазон может быть расширен до –40°C. Конструкция аппаратов, за счёт модульности и доступности основных компонентов, позволяет производить замену уплотнений, пружин и даже соленоидов в полевых или цеховых условиях, минимизируя простой оборудования.
Расшифровка условного обозначения модели
Маркировка гидрораспределителя Kladivar KV-4/3 строится по принципу: KV – серия/тип; 4/3 – количество линий и позиций; 5KO – тип управления (электромагнитное с ручным дублированием и пружинным возвратом); 6 или 10 – номинальный размер условного прохода (присоединения) в мм; G – тип присоединения (резьбовое). Таким образом, модель «KV-4/3/5KO-6-G» – это золотниковый гидрораспределитель с электромагнитным управлением, четырьмя линиями, тремя позициями, условным проходом 6 мм и резьбовым подключением.
Примеры заказа и доставка
Для приобретения гидрораспределителя Kladivar KV-4/3 достаточно оформить заявку на нашем сайте, указав полное наименование модели (например, KV-4/3/5KO-10-G) и требуемое напряжение питания электромагнитов. Наши специалисты проконсультируют по совместимости, срокам поставки и организуют доставку в любой регион России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города.
