Описание и назначение гидростанций Г4617 и ГС110
Гидростанции и насосы серий Г4617 и ГС110 представляют собой специализированные готовые гидроагрегаты, предназначенные в качестве индивидуального привода для гидравлических прессов усилиями от 63 до 160 тонн-сил. Модельный ряд насосов Г4617 широко используется в промышленности для качественного прессования различных материалов: пластмасс, резинотехнических изделий, полимерных композитов и других материалов, технологические циклы обработки которых требуют стабильного высокого давления и точного контроля.
Внешний вид гидростанции Г4617: сборка насосного агрегата ГС110 с электродвигателем 5.5 кВт.
Краткие характеристики и общие параметры серии Г4617
Гидроагрегаты Г4617 и ГС110 отличаются высокой надежностью, ремонтопригодностью и адаптацией для работы на современных и устаревших линиях. Допустимый температурный режим работы гидростанций Г4617 составляет от +15°C до +60°C для рабочей жидкости, а совместимость с отечественными маслами по ГОСТ (И-Г-А, И-Г-С) делает их оптимальным решением для российских предприятий. Эти гидростанции известны своей долговечностью, а срок службы при своевременном ТО может превышать 15 лет.
Условное обозначение модели Г4617 расшифровывается следующим образом: Г — гидроагрегат, 4617 — заводской шифр базовой конструкции. Модификация Г4617-20 указывает на конкретную комплектацию и мощность привода. Аналогом этого изделия является модель ГС110.
Код ТН ВЭД для гидростанций Г4617 и аналога ГС110 — 8413 60 900 0 (силовые гидравлические установки и двигатели).
| Параметр | Значение для серии Г4617 / ГС110 |
|---|
| Рекомендуемое усилие пресса | 63, 100, 125, 160 т.с. |
| Мощность электродвигателя | 5.5 кВт (основная модификация Г4617-20) |
| Приблизительная масса | от 180 до 250 кг (зависит от комплектации бака) |
| Габаритные размеры (ДхШхВ), диапазон | ~1100x600x700 мм |
| Код ТН ВЭД | 8413 60 900 0 |
Технические характеристики насосной установки Г4617-20
Основной и наиболее распространенной модификацией является насос Г4617-20 с приводом мощностью 5.5 кВт. Его параметры обеспечивают полный технологический цикл пресса.
| Характеристика | Значение |
|---|
| Рабочее давление, номинальное | |
| • поршневого насоса | 32 МПа (320 кгс/см²) |
| • шестеренного насоса | 2.5 МПа (25 кгс/см²) |
| • линии управления | 2.5 МПа (25 кгс/см²) |
| Рабочее давление, максимальное | |
| • поршневого насоса | 40 МПа (400 кгс/см²) |
| • шестеренного насоса | 3.2 МПа (32 кгс/см²) |
| • линии управления | 3.2 МПа (32 кгс/см²) |
| Производительность при номинальном давлении | |
| • трех поршней | 8 л/мин |
| • одного поршня | 2.7 л/мин |
| • шестеренного насоса | 110 л/мин (на пониженном давлении) |
| Число оборотов приводного вала | 1450 об/мин |
| Диапазон температур рабочей среды | +15°C ... +60°C |
| Тип рабочей среды | Минеральные масла И-Г-А, И-Г-С по ГОСТ, ВМГЗ |
| Присоединительные размеры (резьба) | В основном трубная резьба (K), уточняется по схеме |
Принцип работы гидростанций и насосов Г4617
Принцип работы гидростанций Г4617 основан на работе двух типов насосов в едином блоке: аксиально-поршневого насоса высокого давления и шестеренного насоса низкого давления, что обеспечивает оптимальную производительность на разных этапах цикла. Управление циклами осуществляется с помощью встроенного золотникового распределителя с электрогидравлическим или ручным управлением, который направляет потоки рабочей жидкости к соответствующим полостям силового гидроцилиндра пресса.
Перед тем как перейти к детальному описанию цикла, предлагаем немного отвлечься.
Что всегда готово к тяжелой работе, не боится давления и работает так же как гидростанция Г4617? Тот, кто написал этот текст в три часа ночи, чтобы обеспечить вас информацией о надежном оборудовании!
Вот, как выглядит полный цикл движений гидроагрегата Г4617 и ГС110 применительно к прессу:
1. Быстрый ход вниз. Ползун пресса быстро опускается за счет большой производительности шестеренного насоса при низком давлении (до 2.5 МПа).
2. Рабочее прессование. При контакте с заготовкой в работу вступает поршневой насос, создавая высокое давление до 32 МПа для осуществления прессования.
3. Подпрессовка. Цикл может включать кратковременный подъем для дегазации и повторное дожатие до максимального давления.
4. Выдержка под давлением. На этом этапе электродвигатель может отключаться, а давление удерживается обратными клапанами.
5. Подъем ползуна. Управляющий золотник переключается, и жидкость направляется в противоположную полость цилиндра, обеспечивая сначала медленный, а затем быстрый ход вверх.
6. Цикл выталкивания. Активируется контур выталкивателя для извлечения готового изделия.

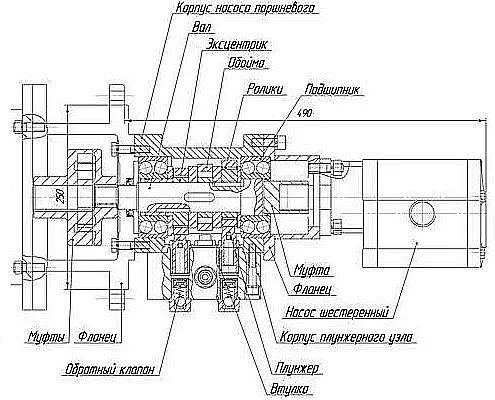

Внутреннее устройство гидронасоса Г4617: показаны аксиально-поршневая группа и шестеренный насос в одном корпусе.
Область применения и совместимое оборудование
Гидростанции и насосы Г4617 используются в первую очередь для привода следующих типов прессового оборудования:
• Горизонтальные и вертикальные гидравлические прессы усилием 63, 100, 125, 160 т.с.
• Прессы для литья пластмасс под давлением (термопластавтоматы старого парка).
• Прессы для вулканизации резины.
• Прессы порошковой металлургии.
• Оборудование для брикетирования отходов.
Гидроагрегат ГС110, как полный аналог, может служить заменой для модернизации устаревших линий без изменения основной механики пресса.
Работа в экстремальных условиях и ремонт
Конструкция гидростанций Г4617 рассчитана на устойчивую работу в условиях цеха. Специальные исполнения для низких температур могут эксплуатироваться при стартовой температуре масла до -10°C с применением зимних марок (ВМГЗ). Ремонтопригодность является ключевым преимуществом. Большинство изнашиваемых элементов (уплотнения, золотники, пружины клапанов) входят в стандартные ремкомплекты и могут быть заменены в условиях предприятия силами ремонтной бригады.
Состав типового ремкомплекта для гидростанций Г4617:
| Наименование компонента | Примечание |
|---|
| Комплект манжет и уплотнительных колец для поршневого насоса | Для восстановления герметичности |
| Уплотнения золотникового распределителя | Комплект резиновых и фторопластовых колец |
| Пружины предохранительных и переливных клапанов | Восстановление давления срабатывания |
| Прокладки фланцевых соединений | Паронит, медь |
| Подшипники (при необходимости) | Опорные подшипники вала |
Габаритные и присоединительные размеры
Гидростанции поставляются в сборе на раме-основании. Присоединительные гидравлические линии (напорная, сливная, управления) имеют стандартные резьбовые выходы, размеры которых указываются в гидросхеме, прилагаемой к конкретному агрегату. Электроподключение — к клеммной коробке трехфазного двигателя ~380В.
Примеры заказа и доставка
Пример типовой заявки: «Гидроагрегат Г4617-20 (полный аналог ГС110) для пресса 100 т.с., рабочее давление 32 МПа, электродвигатель 5.5 кВт, 1500 об/мин». Для заказа вы можете отправить заявку через форму на сайте или связаться с нами по контактам из раздела Контакты.
Мы осуществляем поставки оборудования ГИДРАВЛИКА по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Воронеж, Пермь, Волгоград и другие города. Отгрузка производится со склада в Екатеринбурге.
Часто задаваемые вопросы о гидростанциях Г4617
Ответы на самые популярные вопросы от российских специалистов.
Как выбрать между гидростанцией Г4617 и аналогом ГС110 для моего пресса?
Оба агрегата функционально взаимозаменяемы и имеют схожие характеристики. Выбор часто определяется доступностью на складе и ценой. Ключевое — сравнить давление и производительность с паспортными данными вашего пресса. Наши специалисты помогут подобрать оптимальный вариант.
Какие масла совместимы с гидросистемой насоса Г4617?
Рекомендованы отечественные индустриальные масла: И-Г-А (летнее), И-Г-С (зимнее) по ГОСТ, а также масла типа ВМГЗ. Важно поддерживать чистоту жидкости, используя рекомендованные фильтры, и вовремя ее менять.
Можно ли отремонтировать гидростанцию Г4617 своими силами?
Да, конструкция предусматривает ремонт в условиях предприятия. Для этого необходимы базовые навыки, ремкомплект и гидросхема. Сложный ремонт (перешлифовка валов, замена гильз) лучше доверить специализированным сервисам, с которыми мы сотрудничаем.
Какие сроки поставки гидростанций Г4617 в мой город?
Стандартные модели часто есть в наличии на складе в Екатеринбурге. Срок отгрузки — 1-3 рабочих дня. Доставка транспортными компаниями (Деловые Линии, ПЭК, КИТ) или ж/д транспортом занимает от 2 до 14 дней в зависимости от удаленности региона.
Качественные гидростанции и насосы Г4617 от поставщика ГИДРАВЛИКА — это проверенное решение для модернизации и поддержания работоспособности прессового оборудования на российских производствах. Мы гарантируем техническую поддержку, наличие запчастей и оперативные поставки из Екатеринбурга в любой регион РФ.
