Пневмораспределитель ГВ78-21М — стандартизированное двухлинейное (2/2) устройство клапанного типа, предназначенное для управления потоком сжатого воздуха в промышленных пневмосистемах.
Описание и назначение
Пневмораспределитель ГВ78-21М представляет собой двухпозиционное, нормально закрытое устройство, предназначенное для полного останова потока рабочей среды (сжатого воздуха) в пневмоприводах различного производственного и технологического оборудования.
Благодаря клапанной конструкции и ручному управлению с пружинным возвратом, он обеспечивает надежное переключение и высокое быстродействие, что делает его применимым в системах с повышенными требованиями к безопасности и стабильности.
Габаритные размеры и вес
Типовые габаритные и присоединительные размеры пневмораспределителя ГВ78-21М позволяют использовать его для замены изношенных узлов или инсталляции в новые пневматические схемы без существенных изменений конструкции.
| Параметр |
Значение |
| Условный проход (Ду) |
4 мм |
| Тип присоединения |
Резьба К1/8" для каналов 1 и 2 |
| Примерная масса изделия |
0.15 кг |
| Код ТН ВЭД |
8481 20 100 0 |

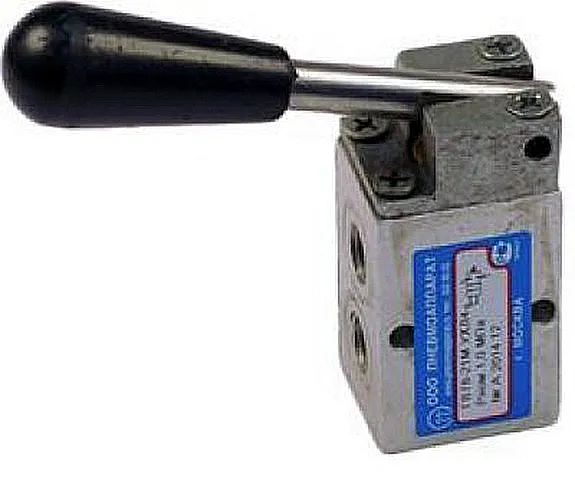

Внешний вид пневмораспределителя ГВ78-21М с указанием присоединительных отверстий.
Техник спрашивает у инженера:
— Почему ГВ78-21М такой надёжный?
— Потому что в его конструкции есть и пружина, и клапан, а главное — нет настроения. Этот пневмораспределитель всегда работает.
Технические характеристики пневмораспределителя ГВ78-21М
| Характеристика |
Значение / Описание |
| Тип распределителя |
2/2 (двухлинейный, двухпозиционный) |
| Исполнение |
Нормально закрытый (НЗ) |
| Принцип действия |
Клапанный |
| Управление |
Ручное с пружинным возвратом |
| Рабочая среда |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 |
| Рабочее давление |
до 1.0 МПа (10 кгс/см²) |
| Температура рабочей среды |
от -20°C до +80°C |
| Диапазон температур эксплуатации |
от -10°C до +50°C (для УХЛ4) |
| Среда эксплуатации |
Допускается смачивание маслом в воздухе вязкостью 10-35 мм²/с при 50°С |
| Масса |
~0.15 кг |
| Климатическое исполнение и категория размещения |
УХЛ4 по ГОСТ 15150 |
| Крепление |
Два винта через отверстия в корпусе |
Преимущества и особенности эксплуатации
- Снижение простоев оборудования: Клапанная конструкция пневмораспределителя ГВ78-21М отличается высокой надежностью и увеличенным ресурсом работы, что минимизирует незапланированные остановки производственных линий.
- Стабильность давления: Точное перекрытие каналов клапаном обеспечивает поддержание заданных давлений в системе и предотвращает утечки, критичные для прецизионных пневмоприводов.
- Повышенная совместимость: Резьбовое присоединение К1/8" и компактные габариты позволяют легко интегрировать этот пневмораспределитель в большинство типовых промышленных пневмосистем для замены аналогичных узлов.
- Удобство монтажа и обслуживания: Возможность установки в любом пространственном положении и простота конструкции упрощают процесс инсталляции и последующего сервисного обслуживания.
Принцип работы в составе пневмосистемы
В исходном (неуправляемом) состоянии клапан внутри пневмораспределителя 2/2 ГВ78-21М под действием пружины перекрывает канал питания (1). В этот момент выходной канал (2) сообщается с атмосферным отверстием (3) в толкателе, обеспечивая сброс давления в приводе. При воздействии оператора на орган ручного управления клапан перемещается, преодолевая усилие пружины. Это движение соединяет канал питания (1) с выходным каналом (2), открывая путь сжатому воздуху к исполнительному механизму, одновременно перекрывая канал связи с атмосферой. После прекращения воздействия пружина возвращает клапан в исходное нормально закрытое положение.
Принципиальная схема внутреннего устройства и каналов пневмораспределителя ГВ78-21М.
Температурный режим и срок службы
Пневмораспределитель ГВ78-21М УХЛ4 рассчитан на эксплуатацию в диапазоне температур окружающей среды от -10°C до +50°C. Диапазон температур рабочего сжатого воздуха составляет от -20°C до +80°C. Устройство предназначено для непрерывной и циклической работы в условиях умеренных механических нагрузок.
Основные факторы, влияющие на ресурс работы:
- Соблюдение требований к чистоте рабочей среды (воздух не грубее 10 класса загрязнения).
- Наличие в системе фильтрации масла и влаги, что предотвращает залипание и коррозию клапана.
- Соблюдение установленного диапазона рабочих давлений.
Область применения и совместимое оборудование
Двухлинейный пневмораспределитель ГВ78-21М нашел широкое применение в качестве запорного или управляющего элемента в пневматических системах различного промышленного оборудования:
- Узлы управления станков с ЧПУ для включения/выключения пневмоприводов патронов, зажимов, фиксаторов.
- Системы управления прессовым оборудованием, гильотинными ножницами.
- Пневматические контуры систем автоматизации производственных линий, конвейеров.
- Клапаны аварийного останова в системах безопасности технологических установок.
- Общее машиностроение, строительная и спецтехника (в системах управления тормозами, блокировками).
Состав ремонтного комплекта и основные изнашиваемые детали
Срок службы устройства продлевается своевременной заменой расходных элементов.
| Наименование элемента |
Типичная причина износа / замена |
| Уплотнительные кольца (манжеты) клапана |
Естественный износ от трения, перепадов давления. Рекомендуется менять при появлении утечек. |
| Возвратная пружина |
Потеря упругости от циклических нагрузок, приводит к медленному или неполному возврату клапана. |
| Шток/толкатель ручного управления |
Механический износ в точке контакта с клапаном. |
| Уплотнения в резьбовых портах (1, 2) |
Деформация при монтаже/демонтаже, перетяжке, вызывающая утечки на присоединениях. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу резьбы: Основными критериями должны быть рабочее давление, расход (условный проход) и тип рабочей среды. Резьба К1/8" является распространенной, но проверка давления обязательна.
- Игнорирование температурного диапазона: Несоответствие указанных температур реальным условиям эксплуатации (например, в неотапливаемых цехах зимой) приводит к отказу.
- Несоответствие типа рабочей среды: Применение для других сред (гидравлическое масло, вода) без подтверждения от производителя недопустимо даже при совпадении давления.
- Попытка использовать для сброса давления: Пневмораспределитель ГВ78-21М является нормально закрытым. Для систем, где требуется нормально открытый (НО) канал, необходимо выбирать соответствующую модель.

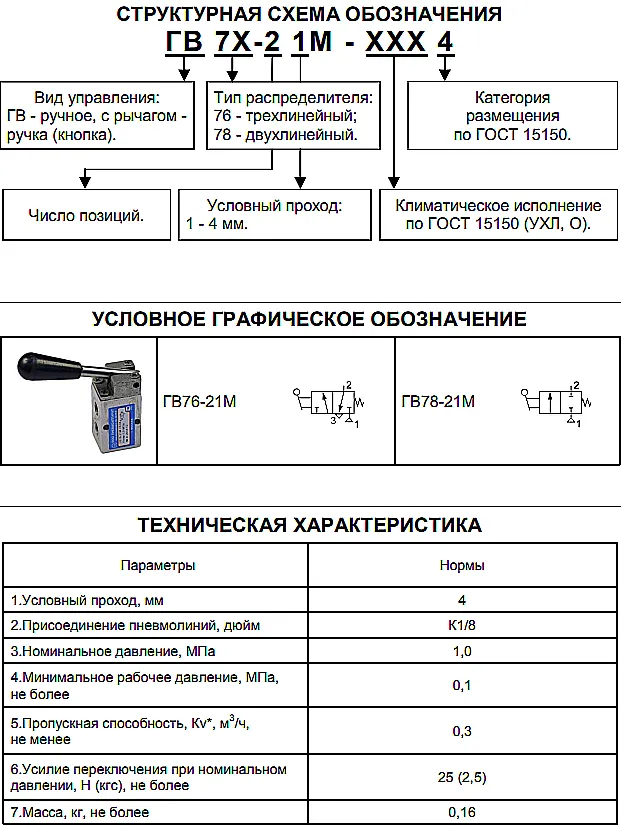

Условное обозначение ГВ78-21М УХЛ4: расшифровка
- ГВ78: Тип изделия – Гидравлический (пневматический) Вентиль. 78 – индекс двухлинейного (2/2) распределителя останова.
- 21: Конструктивное исполнение и тип управления. «2» – клапанный тип; «1» – ручное управление с возвратной пружиной.
- М: Модификация изделия.
- УХЛ4: Климатическое исполнение (умеренно-холодный климат) и категория размещения (4 – в помещениях с искусственно регулируемыми условиями).
Примеры заказа и поставка
Для заказа укажите полное условное обозначение. Примеры типовых запросов:
- Базовая модель: Пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм, К1/8") – для стандартных условий.
- Для агрессивных сред: При необходимости работы в средах с повышенной влажностью или запыленностью уточняйте дополнительные требования.
- Комплект для ремонта: Возможна поставка ремонтных комплектов (РК) с уплотнениями и пружинами.
Поставки оборудования марки ГИДРАВЛИК осуществляются компанией ГИДРАВЛИКА по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы.
Наши инженеры готовы предоставить техническую консультацию и помощь в подборе аналога для замены в вашей действующей системе. Для оформления заявки или получения спецификации свяжитесь с нами через сайт https://777-gidra.ru или перейдите в раздел Контакты.
Оптимальный выбор пневмораспределителя ГВ78-21М для вашей системы — основа её надежной и долговечной работы.
