Описание и назначение пневмодросселей серии П-ДМ
Пневмодроссель с обратным клапаном П-ДМ (также известный как ПДМ) является ключевым элементом в системах промышленной пневмоавтоматики. Это комбинированное устройство, выполняющее две функции: плавное регулирование расхода сжатого воздуха или другой инертной газовой среды в одном направлении и обеспечение ее свободного прохода в противоположном. Использование пневмодросселя с обратным клапаном П-ДМ позволяет точно настраивать скорость движения пневмоцилиндров и исполнительных механизмов, что критично для синхронизации технологических процессов. Каждая модель серии, будь то П-ДМ 04, П-ДМ 06, П-ДМ 10, П-ДМ 16 или П-ДМ 20, отличается высокой надежностью и стабильностью характеристик.
Область применения и используемое оборудование
Пневмодроссели с обратным клапаном серии П-ДМ находят широкое применение в различных отраслях промышленности. Их устанавливают в системах управления станками с ЧПУ, на автоматизированных линиях сборки, в деревообрабатывающих и упаковочных комплексах, а также в системах управления технологическими заслонками и клапанами. Устройство незаменимо везде, где требуется точная регулировка скорости движения пневмопривода в одну сторону и его быстрое возвращение в исходное положение. Благодаря своей универсальности, пневмодроссель с обратным клапаном П-ДМ совместим с большинством отечественного и импортного пневмооборудования.
Основные габариты, вес и код ТН ВЭД
Серия П-ДМ представлена моделями с условным проходом от 4 до 20 мм, что соответствует различным потребностям в производительности. Габаритные размеры устройств пропорционально увеличиваются с ростом проходного сечения. Диапазон масс изделий составляет от менее 0.06 кг для самой компактной модели П-ДМ 04 до менее 0.55 кг для самой крупной П-ДМ 20. Пневмодроссели с обратным клапаном поставляются в климатическом исполнении УХЛ4, адаптированном для эксплуатации в условиях умеренного и холодного климата. Для данных изделий обычно применяется код ТН ВЭД 8481 80 990 0 (прочие клапаны для трубопроводов).
| Модель |
Длина (L), мм |
Ширина (B), мм |
Высота (H), мм |
Диаметр (D), мм |
Масса, макс., кг |
| П-ДМ 04 |
40 |
20 |
60 |
M12x1.0 |
0.06 |
| П-ДМ 06 |
60 |
25 |
80 |
M16x1.5 |
0.13 |
| П-ДМ 10 |
70 |
32 |
90 |
M18x1.5 |
0.20 |
| П-ДМ 16 |
80 |
40 |
100 |
M18x1.5 |
0.27 |
| П-ДМ 20 |
105 |
50 |
125 |
M27x1.5 |
0.55 |
Детальные технические характеристики
| Параметр / Модель |
П-ДМ 04-1/2 |
П-ДМ 06-1/2 |
П-ДМ 10-1/2 |
П-ДМ 16-1/2 |
П-ДМ 20-1/2 |
| Условный проход, мм |
4 |
6 |
10 |
16 |
20 |
| Рабочее давление, МПа |
От 0.1 до 1.0 |
| Пропускная способность Kv (дроссель), м³/ч |
>0.16 |
>0.35 |
>0.9 |
>1.7 |
>4.0 |
| Пропускная способность Kv (обратный клапан), м³/ч |
>0.32 |
>0.7 |
>1.8 |
>3.0 |
>10 |
| Диапазон рабочих температур |
От -40°C до +80°C |
| Тип рабочей среды |
Сжатый воздух, инертные газы (очищенные от масел и абразивных частиц) |
| Присоединительные размеры (резьба) |
К1/8" |
К1/4" |
К3/8" |
К1/2" |
К1" |
| Класс герметичности (утечка), см³/мин |
<32 |
<40 |
<63 |
<80 |
<125 |
Принцип работы устройства
Принцип действия пневмодросселя с обратным клапаном П4-ДМ основан на комбинации регулируемого дросселирующего канала и подпружиненного обратного клапана. В основном направлении потока (указано стрелкой на корпусе) среда проходит через сужающееся сечение, размер которого плавно изменяется вращением регулировочного винта с рукояткой. Это создает гидравлическое сопротивление, регулирующее расход. При движении потока в обратном направлении давление преодолевает сопротивление слабой пружины, отжимает манжету клапана от седла, открывая большой проход для свободного и практически бесспорного протекания среды. Управление является исключительно ручным механическим, что гарантирует простоту и надежность.
Температурный режим и ресурс
Конструкция пневмодросселя с обратным клапаном П-ДМ рассчитана на длительную эксплуатацию в широком температурном диапазоне. Уплотнительные материалы и рабочие элементы подобраны так, чтобы сохранять работоспособность при температурах от -40°C до +80°C. Срок службы изделия напрямую зависит от чистоты рабочей среды, соблюдения пределов давления и регулярного обслуживания. При использовании фильтров тонкой очистки и своевременной замене изнашиваемых компонентов, устройство может проработать несколько сотен тысяч циклов.
Какой вопрос задает инженер пневмодросселю с обратным клапаном П-ДМ, готовя его к зиме? — Ты обратку уже настроил? А то сейчас как пойдет холодный воздух, дросселировать будешь!
Работа в экстремальных условиях и ремонтопригодность
Пневмодроссели серии П-ДМ отличаются высокой стойкостью к сложным условиям эксплуатации. Они сохраняют функциональность при температурах до -40°C, что позволяет использовать их в неотапливаемых цехах или на оборудовании, работающем на открытом воздухе. Устройства совместимы со сжатым воздухом, содержащим пары индустриальных масел по ГОСТ. Простая модульная конструкция делает пневмодроссель с обратным клапаном П-ДМ пригодным для ремонта прямо в полевых или цеховых условиях. Для восстановления работоспособности обычно достаточно заменить уплотнительные кольца или манжету обратного клапана.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания устройств в рабочем состоянии рекомендуется иметь ремонтный комплект. Чаще всего из строя выходят элементы, подверженные трению и воздействию среды.
| Наименование детали (для примера, П-ДМ 10) |
Материал |
Назначение |
| Уплотнительное кольцо регулировочного узла |
Морозостойкая резина NBR |
Герметизация винта регулировки |
| Манжета обратного клапана |
Износостойкий полиуретан |
Основной запирающий элемент клапана |
| Возвратная пружина клапана |
Пружинная сталь |
Обеспечение прижима манжеты к седлу |
| Уплотнительные кольца присоединительных портов |
Резина NBR |
Герметизация резьбовых соединений |
Условное обозначение: структура и расшифровка
Маркировка изделий серии П-ДМ несет полную информацию о модели. Рассмотрим структуру на примере пневмодросселя с обратным клапаном П-ДМ-10-1-УХЛ4:
П-ДМ — тип изделия: пневмодроссель с обратным клапаном.
10 — условный проход (диаметр) в мм. Варианты: 04, 06, 10, 16, 20.
1 — вид резьбы для присоединения: 1 — метрическая резьба, 2 — трубная коническая.
УХЛ — климатическое исполнение для умеренного и холодного климата.
4 — категория размещения (работа в закрытых помещениях с регулируемым климатом).
Габаритные, присоединительные размеры и схема подключения
Для корректного монтажа важно знать не только резьбу подключения, но и внешние габариты устройства. Пневмодроссель с обратным клапаном П-ДМ монтируется непосредственно в разрыв пневмолинии. На корпусе имеется стрелка, указывающая направление потока, в котором происходит дросселирование. Регулировочная рукоятка также имеет маркировку для определения направления вращения, соответствующего уменьшению расхода. Устройство может устанавливаться в любом пространственном положении.

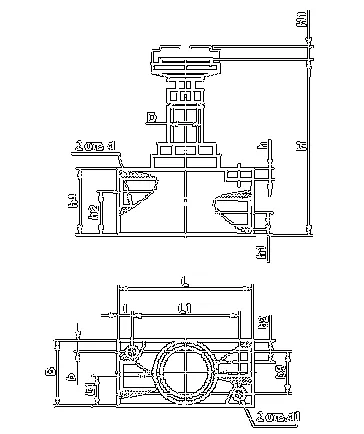

Наглядное изображение пневмодросселя с обратным клапаном П-ДМ, вид сбоку с указанием основных размеров L, B, H и присоединительной резьбы D.
Примеры формирования заказа
Для заказа необходимо определить требуемую модель, исходя из необходимого расхода воздуха и давления в системе. Например:
- Для системы управления малым пневмоцилиндром с низким расходом: Пневмодроссель с обратным клапаном П-ДМ-06-1-УХЛ4.
- Для регулировки скорости большого привода на подающем конвейере: Пневмодроссель с обратным клапаном П-ДМ-16-2-УХЛ4 (с трубной конической резьбой).
Вы можете отправить заявку с указанием выбранной модели или получить помощь в подборе у наших специалистов.
