Муфта-тормоз УВ3144 представляет собой пневматически управляемое фрикционное устройство. Оно служит для надежного включения и выключения привода, а также моментальной остановки ведомых частей в системах кузнечно-прессового оборудования, работающих в режиме циклических нагрузок. Без этого узла невозможна безопасная эксплуатация прессов. Изделие спроектировано для работы с машинами модели КД2128, развивающими усилие 63 тонны.
Основные параметры, габариты и классификация
Муфта-тормоз УВ3144 фрикционная характеризуется массивной конструкцией, рассчитанной на восприятие высоких инерционных и крутящих моментов. Ее общий вес составляет 210 килограммов.
Диаметр корпуса устройства – 740 мм, что соответствует стандартным посадочным местам на прессах серии КД. Код единой Товарной номенклатуры внешнеэкономической деятельности для данной продукции – 8483 60 000 0, что классифицирует ее как гидравлическое силовое оборудование.
| Параметр | Значение |
|---|
| Масса, нетто, кг | 210 |
| Диаметр корпуса, мм | 740 |
| Общая длина в сборе, мм | 540 |
| Диаметр посадочного места вала, мм | 320 |
| Код ТН ВЭД ЕАЭС | 8483 60 000 0 |
Наладчики спорят о надежности детали. Один говорит: «Эта муфта-тормоз УВ3144 фрикционная (Пресс КД2128 (63тс)) переживет любой кризис – она и вращение затормозит, и от плановых простоев убережет!»
Технические характеристики и эксплуатационные параметры
Ключевые технические характеристики муфты-тормоза УВ3144 определяют ее область применения и условия эксплуатации. Изделие функционирует на сухом сжатом воздухе без масляных примесей и требует для работы стабильного давления в магистрали 0,45 МПа.
| Параметр | Значение |
|---|
| Номинальный крутящий момент, кгс*м | 2500 |
| Тормозной момент при выключении, кгс*м | 315 |
| Момент инерции ведомых деталей, кгс*м | 68 |
| Максимальная частота вращения, об/мин | 125 |
| Рабочее давление управляющего воздуха, МПа | 0,45 |
| Максимальное число включений в минуту | 63 |
| Диаметр по внешнему контуру, мм | 740 |
| Общая масса устройства, кг | 210 |
Преимущества и особенности эксплуатации
- Максимальная надежность и ресурс. Конструкция муфты-тормоза УВ3144 фрикционной рассчитана на длительную работу под высокой циклической нагрузкой с минимальным обслуживанием.
- Унификация и заменимость. Применение стандартных присоединительных размеров позволяет быстро интегрировать устройство в существующую машину, заменяя изношенные узлы без длительных остановок производства.
- Стабильность работы по давлению. Муфта демонстрирует предсказуемый отклик на команды управления благодаря строгой калибровке пневмокамеры и системы пружин.
- Удобство монтажа и обслуживания. Наличие сервисных окон и продуманная сборка упрощают операции контроля износа и замены фрикционных элементов.
- Высокая совместимость с типовым оборудованием. Муфта-тормоз УВ3144 фрикционная (Пресс КД2128 (63тс)) является штатным компонентом, не требующим адаптации контура управления.
Принцип работы в составе гидросистемы пресса
Функционирование муфты-тормоза УВ3144 базируется на пневматическом принципе. Сжатый воздух подается через стандартный пневмораспределитель ГВП-16 в специальную камеру устройства. Под давлением поршень совершает осевое перемещение, прижимая пакет ведущих дисков с фрикционными накладками к ведомым элементам. Эвольвентное зубчатое соединение ступицы с валом обеспечивает мягкое, без рывков, зацепление.
Момент вращения передается от маховика на эксцентриковый вал пресса. При сбросе управляющего давления пружины возвращают систему в исходное состояние, мгновенно зажимая тормозной диск и останавливая ведомую часть. Этот алгоритм обеспечивает точное позиционирование ползуна и безопасность оператора.
Температурный режим работы и расчетный срок службы
Эксплуатация муфтыThe-тормоза УВ3144 допустима при внешних температурах от -40°C до +80°C. Для корректной работы необходима подача очищенного, обезвоженного сжатого воздуха.
Материал фрикционных накладок подобран таким образом, чтобы выдерживать до 500 000 циклов включения/отключения при номинальном рабочем давлении. При соблюдении регламента технического обслуживания и использовании качественной рабочей среды расчетный общий срок службы узла превышает 8 лет. Ресурс напрямую зависит от частоты циклов, чистоты воздуха и отсутствия перегрузок.
Область применения и совместимое оборудование
Муфта-тормоз УВ3144 фрикционная (Пресс КД2128 (63тс)) является специализированным компонентом для тяжелого кузнечно-прессового оборудования. Она применяется на:
- Кривошипных прессах модельного ряда КД2128 и КД2328 номинальным усилием 63 тонны.
- Горизонтально-ковочных машинах серии КГД.
- Оборудовании для горячей и холодной объемной штамповки.
- Производственных линиях металлургических и машиностроительных комбинатов.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности муфты-тормоза рекомендуется иметь в запасе следующий комплект расходных элементов, которые подвержены естественному износу.
| Наименование детали | Код по каталогу | Причина и условия износа |
|---|
| Набор фрикционных накладок | УВ3144-00Б-201 | Износ при трении, зависит от числа циклов и чистоты рабочей среды. |
| Комплект возвратных пружин | УВ3144-00Б-401 | Усталость металла при длительной циклической нагрузке. |
| Уплотнительные манжеты пневмокамеры | УВ3144-00Б-501 | Потеря эластичности, механический износ из-за примесей в воздухе. |
| Зубчатая втулка (ступица) | УВ3144-00Б-101 | Износ зубьев при высоком крутящем моменте и ударных нагрузках. |
Типичные ошибки при подборе узла
- Неверный учет номинального крутящего момента и тормозного момента. Это чревато проскальзыванием или невозможностью штатного торможения.
- Игнорирование максимальной частоты включений. Превышение допустимого числа циклов в минуту приведет к перегреву и ускоренному износу фрикционных пар.
- Несоответствие присоединительных размеров и посадочных мест на валу.
- Пренебрежение качеством рабочей среды. Использование неочищенного или влажного воздуха резко сокращает ресурс уплотнений и внутренних поверхностей.
- Неправильный монтаж без центровки, вызывающий биения и вибрации при работе.
Условное обозначение и логика индексации модели
Расшифровка маркировки УВ3144 такова: «У» – означает унифицированную конструкцию; «В» – указывает на пневматическое (воздушное) управление включением; цифры «31» обозначают типоразмер и серию устройства; «44» – это модификация, специально разработанная для применения на прессах типа КД2128 с усилием 63 тс.
Примеры заказов оборудования
1. Базовая поставка муфты-тормоза УВ3144 фрикционной (Пресс КД2128 (63тс)) в сборе для плановой замены на заводе в Нижнем Новгороде.
2. Комплексный заказ от предприятия из Челябинска: муфта в сборе, два запасных комплекта фрикционных накладок, комплект уплотнений и поршень.
3. Модификация для предприятия в Северске с дополнительной антикоррозионной обработкой корпуса и усиленным комплектом пружин для низкотемпературной эксплуатации.
Габаритные, присоединительные и монтажные размеры
Для успешной замены муфты-тормоза УВ3144 и сохранения соосности привода необходимо сверить ключевые размеры. Диаметр посадочного отверстия на валу составляет 320 мм с допуском по H7. Общая длина узла в сборе – 540 мм. Все присоединительные размеры соответствуют требованиям ГОСТ 17396-2017.

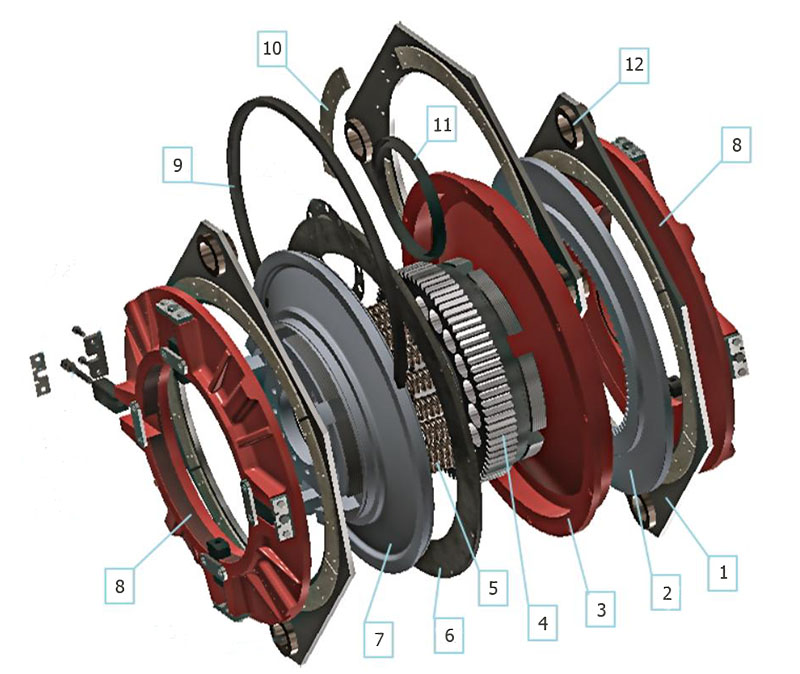

Схема разборки муфты тормоза УВ3144 фрикционной для обслуживания.

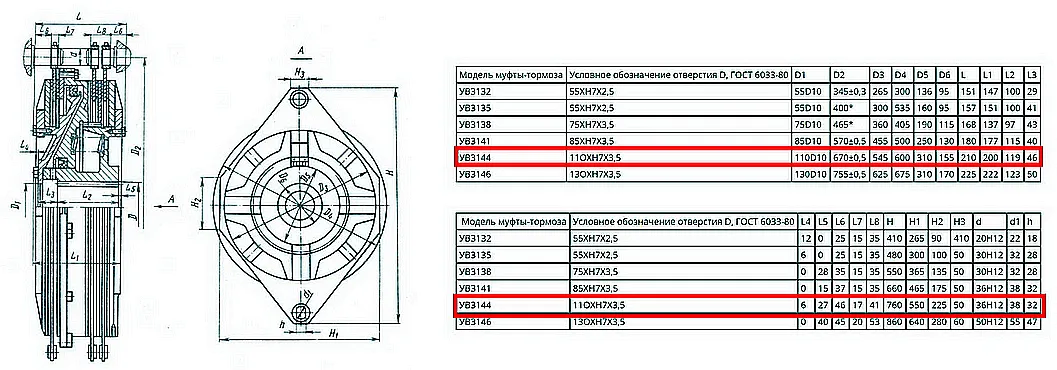

Чертеж с габаритными и присоединительными размерами муфты-тормоза УВ3144.
Ключевой поставщик и доставка по России
Оборудование бренда ГИДРАВЛИК, к которому относится и муфта-тормоз УВ3144 фрикционная (Пресс КД2128 (63тс)), поставляется на рынок напрямую компанией ГИДРАВЛИКА. Мы гарантируем оригинальность продукции, предоставляем полный пакет технической документации и оказываем консультационную поддержку по интеграции узла в вашу систему.
Доставка осуществляется по всей территории Российской Федерации и в страны СНГ. Основные транспортные потоки направлены в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Минск и Алма-Ату. На все позиции распространяется гарантия производителя. Для получения подробной информации, оформления заказа или консультации инженера оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
