Насос НШ 25М3 – это современный шестеренный гидравлический агрегат серии MASTER, предназначенный для работы в составе гидравлических систем промышленного оборудования. Основная функция устройства – преобразование механической энергии вращения вала в энергию потока гидравлического масла, создание и поддержание требуемого давления в системе.
Линейка серии МАSTER также включает модели НШ 32М-3, НШ 40М-3 и НШ 50М-3. Диапазон масс для данной серии составляет от 4 до 7 кг в зависимости от рабочего объема. Габаритные размеры варьируются, например, по размеру A от 102 до 115 мм. Устройство поставляется под Код ТН ВЭД 8413 60 100 0 – насосы шестеренные.
| Параметр | НШ 32М-3 | НШ 40М-3 | НШ 50М-3 |
|---|
| Размер A | мм | 102 | 104 | 115 |
| Размер B | мм | 112 | 112 | 108 |
| Размер C | мм | 67.5 | 67.5 | 75.5 |
| Размер E | мм | 46 | 46 | 54 |
| Диаметр входа (D) | мм | 23 | 23 | 27 |
| Диаметр выхода (D1) | мм | 16 | 16 | 19 |
| Крепеж (Zxhmin) | мм | M8x18 | M8x18 | M10x15 |
Внешний вид насоса НШ 25М3 серии MASTER. Видны шестерное крепление вала и присоединительные фланцы.
Технические характеристики насосов НШ серии MASTER
Ключевые параметры определяют область применения и эффективность работы гидравлического насоса НШ 25М3 и его аналогов.
| Параметр | Значение / Описание |
|---|
| Тип насоса | Шестеренный, с внешним зацеплением |
| Рабочее давление, номинальное/макс. | До 25 МПа (250 бар) |
| Диапазон рабочих температур | от -20 °C до +80 °C |
| Тип рабочей среды | Минеральные гидравлические масла по ГОСТ 17479.2-85, жидкости HLP, HLPD, HV (вязкость 10–100 мм²/с) |
| Присоединительные размеры | Фланцевое подключение (см. таблицу габаритов) |
| Ресурс работы | 1 750 000 циклов (на 75% выше, чем у стандартных "плоских" насосов) |
Инженер на техобслуживании говорит коллеге:
— Слышал, у них на участке насос НШ 25М3 отработал уже полтора миллиона циклов и ни разу не жаловался на условия труда. Жаль, что люди так не умеют.
Преимущества и особенности эксплуатации
Использование насосов серии MASTER, включая насос НШ 25М3, в составе гидросистемы дает ряд существенных выгод для производственного или сервисного предприятия.
1. Увеличенный ресурс работы. Запатентованная конструкция шестеренной пары и корпуса обеспечивает ресурс в 1,75 млн циклов. Это напрямую снижает расходы на частую замену узлов и уменьшает простой оборудования.
2. Взаимозаменяемость с серией UNIVERSAL. Конструкция и присоединительные размеры насосов МАSTER соответствуют распространенной серии UNIVERSAL. Это упрощает подключение и модернизацию существующих гидростанций без серьезных доработок.
3. Высокая стабильность давления. Точное изготовление шестерен минимизирует пульсации потока, что гарантирует плавную работу исполнительных механизмов (цилиндров, гидромоторов) и повышает качество технологических операций.
4. Оптимизированная производительность. Модельный ряд с рабочими объемами от 25 до 50 см³ позволяет точно подобрать насос НШ 25М3 или другую модель под требуемую производительность системы, обеспечивая энергоэффективность.
5. Простота технического обслуживания. Конструкция предусматривает возможность быстрой замены изнашиваемых элементов, что облегчает плановый и внеплановый ремонт.
Принцип работы шестеренного гидронасоса
Насос НШ 25М3 функционирует по классическому принципу внешнего шестеренного зацепления. Ведущая и ведомая шестерни, находясь в зацеплении, вращаются в плотно пригнанном корпусе. В зоне всасывания зубья, выходя из зацепления, создают разрежение, за счет которого рабочая среда (масло) поступает из гидробака через входной канал.
Заполняя впадины между зубьями, масло переносится по периметру корпуса в зону нагнетания. Здесь зубья входят в зацепление, вытесняя жидкость в напорную магистраль. Таким образом создается непрерывный поток под давлением, который подается к распределительной аппаратуре и далее к потребителям.

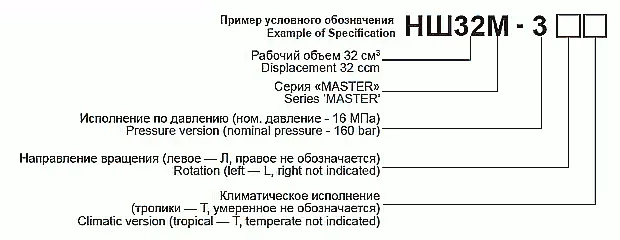

Схема условного обозначения для подбора насос НШ 25М3 и других моделей серии. Индекс отражает рабочий объем, серию и модификацию.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса работы в 1,75 млн циклов необходимо соблюдать эксплуатационные условия. Допустимый диапазон температур рабочей среды составляет от -20°C до +80°C. Рекомендуется работа в зоне +30°C...+60°C для оптимального КПД и износа.
Насосы данной серии рассчитаны на продолжительный режим работы в составе промышленных гидросистем. Факторы, напрямую влияющие на срок службы:
Качество и фильтрация масла. Обязательное использование фильтров тонкой очистки (не ниже 10 мкм). Загрязнение рабочей среды абразивными частицами – основная причина износа шестеренной пары.
Соблюдение номинального давления. Работа на предельных режимах свыше 25 МПа сокращает ресурс уплотнений и подшипниковых узлов.
Регулярность сервисного обслуживания, включая контроль состояния уплотнений и своевременную замену масла.
Область применения и типовое оборудование
Насос НШ 25М3 и аналоги серии MASTER являются ключевым элементом гидропривода в различных отраслях промышленности и сервиса:
Металлообработка: гидравлические системы прессов, гильотинных ножниц, листогибочных и штамповочных станков.
Строительство и спецтехника: в составе гидростанций для бетоноломов, буровых установок, манипуляторов, подъемников.
Деревообработка: прессы для склейки, оборудование для распиловки и фанерные линии.
Ремонтные и сервисные предприятия: стационарные и мобильные гидростанции для испытаний и ремонта гидрокомпонентов.
Промышленные линии: приводы конвейеров, зажимные устройства, механизмы подачи.
Состав ремкомплекта
Для обслуживания и ремонта насоса НШ 25М3 доступны ремкомплекты. Чаще всего изнашиваются следующие элементы:
| Наименование запчасти | Признаки износа / причины выхода из строя |
|---|
| Уплотнение вала (сальник) | Подтекание масла по валу. Износ из-за работы с загрязненным маслом или при перекосе вала. |
| Набор уплотнительных колец (O-rings) | Нарушение герметичности между корпусом и крышками. Старение резины, экстремальные температуры. |
| Подшипниковый узел | Появление люфта или шума при работе. Чрезмерные радиальные нагрузки, недостаточная смазка. |
| Шестеренная пара (комплект) | Падение производительности и давления, увеличенный шум. Абразивный износ при плохой фильтрации масла. |

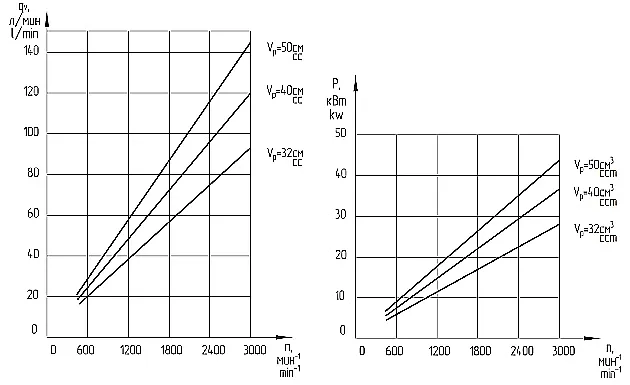

Графики зависимости рабочих параметров (производительность, КПД) для модели насос НШ 25М3 от давления в системе и частоты вращения вала.
Типичные ошибки при подборе насоса
Некорректный выбор гидронасоса ведет к преждевременному отказу или неэффективной работе всей системы. Избегайте следующих ошибок:
1. Подбор только по условному проходу или резьбе (фланцу) без учета требуемых значений рабочего давления и расхода (производительности).
2. Игнорирование температурного диапазона эксплуатации. Использование насоса в условиях, выходящих за рамки -20°C...+80°C, ведет к ускоренному износу или разрушению уплотнений.
3. Несоответствие типа рабочей среды. Заправка в систему жидкостей, не соответствующих рекомендациям (например, водно-гликолевых смесей без подтверждения совместимости).
4. Пренебрежение качеством входной фильтрации. Отсутствие фильтра тонкой очистки на линии всасывания или его несвоевременная замена – гарантированный путь к сокращению ресурса шестеренной пары.
Условное обозначение
Индекс модели, например, НШ 25М3, расшифровывается следующим образом:
НШ – Насос Шестеренный.
25 – Рабочий объем в кубических сантиметрах на один оборот (в данном случае 25 см³).
М – Серия "MASTER".
3 – Обозначение исполнения, модификации или типа присоединения (для данной серии обычно фланцевое).
Габаритные и присоединительные размеры: проверка совместимости
Для успешной замены или установки нового насоса НШ 25М3 необходимо сверить его монтажные размеры с посадочным местом на двигателе или в составе насосной группы. Ключевые параметры:
1. Межосевое расстояние и расположение крепежных отверстий (размеры A, B, Zxhmin). Определяют совместимость с приводным фланцем двигателя или муфтой. Необходимо проверить совпадение диаметров отверстий и шага расположения.
2. Размеры входного (D) и выходного (D1) портов. Обеспечивают подключение всасывающей и напорной гидролиний. Важно соответствие диаметров, углов расположения (?) и типа резьбы или фланца стандартным трубным соединениям в вашей системе.
3. Вылет вала и его тип (размеры C, E). Проверка на соосность с валом приводного двигателя, выбор соответствующей упругой муфты для компенсации возможных перекосов.

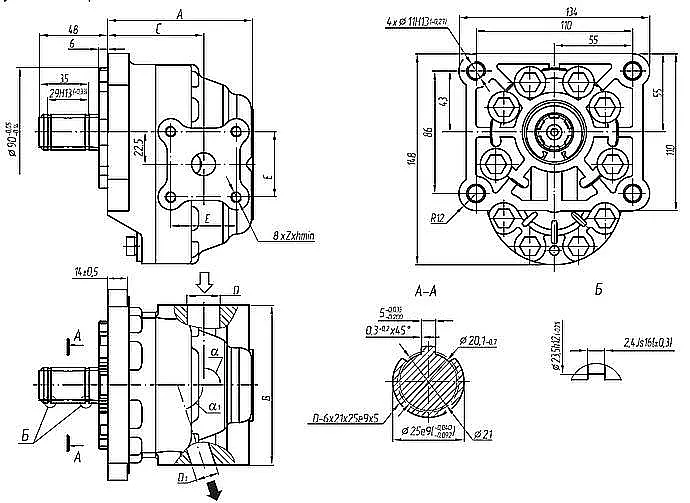

Детальный чертеж с габаритными и присоединительными размерами для монтажа насоса НШ 25М3 и аналогов серии.
Примеры заказа и модификации
Пример возможных вариантов заказа для решения разных технических задач:
1. Базовая модель. Насос НШ 32М-3 – для типовой задачи замены вышедшего из строя агрегата на гидростанции пресса с требуемой производительностью ~32 л/мин.
2. Модель с увеличенным рабочим объемом. НШ 50М-3 – для модернизации системы с целью увеличения скорости работы гидроцилиндра при сохранении рабочего давления.
3. Модель с другим типом присоединения. Серия MASTER сохраняет единый тип фланцевого присоединения, взаимозаменяемого с серией UNIVERSAL. Уточняйте комплектацию фланцев и уплотнений под ваш трубопровод.
Доставка и поставка по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку насоса НШ 25М3 и других моделей серии MASTER в любые регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону.
Специалисты компании готовы оказать техническую консультацию, помочь с подбором полного аналога под существующую гидравлическую систему и рассчитать сроки поставки. Для получения коммерческого предложения и оформления заказа воспользуйтесь формой связи на нашем сайте 777-gidra.ru или свяжитесь с менеджерами по телефону. Насосы серии MASTER выпускаются серийно и доступны к заказу.
