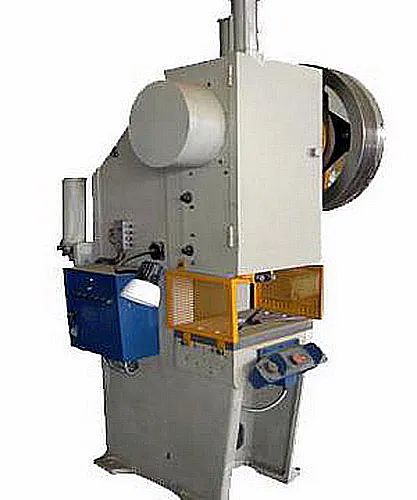

Пресс и запчасти КД2126, КД2326 (УВ3141, усилие 40тс)
Описание
Пресс кривошипный механический КД2126 (КД2326) открытый простого действия усилием 40 тн. предназначен для холодной штамповки листового металла, а именно: пробивки отверстий, гибки, вытяжки, вырубки.
Пресс имеет уникальные функции для быстрого и качественного выполнения всевозможных операций с листовым металлом, соответствует всем стандартам качества, принятым во всем мире. Применение такого новейшего пресса в производстве исключает необходимость в привлечении большого количества квалифицированных рабочих.
Особенности конструкции кривошипного пресса КД2126 (КД2326)
- Чугунная литая станина коробчатой формы;
- Муфта-тормоз имеет жесткую блокировку;
- Уравновешиватели ползуна предотвращают произвольное опускание ползуна в аварийных ситуациях;
- Предохранитель;
- Устройство для вывода оборудования из распора;
- Система смазки;
- Электроблокировка в кд2126 предназначена для безопасного обслуживания;
- Бесконтактное безопасное управление.
Преимуществами пресса КД2126 (КД2326) является простая система управления, пониженный уровень шума и надежность в эксплуатации.
Оборудование обладает небольшой массой и сравнительно малыми габаритами, благодаря чему станок можно размещать даже в небольших производственных помещениях, что позволяет активно использовать его в различных областях современного производства.
Технические характеристики КД2126
|
Наибольшее усилие пресса, т
|
40
|
|
Ход ползуна регулируемый, мм
|
наименьший
|
10
|
|
наибольший
|
80
|
|
Число ходов ползуна в мин-1
|
140
|
|
Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм
|
280
|
|
Расстояние от оси ползуна до станины (вылет), мм
|
220
|
|
Расстояние между стойками, мм
|
280
|
|
Размеры стола, мм
|
слева направо
|
400
|
|
спереди назад
|
600
|
|
Размеры отверстия в столе, мм
|
спереди-назад
|
200
|
|
слева-направо
|
300
|
|
диаметр
|
250
|
|

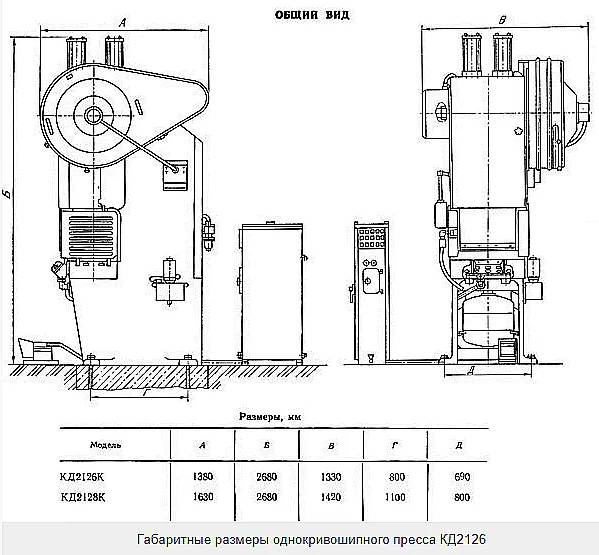

Габаритные размеры, мм
|
слева направо
|
1330
|
|
спереди назад
|
1305
|
|
высота
|
2600
|
|
Масса пресса, кг
|
3940
|
Перечень поставляемых узлов и запчастей для КД2126, КД2326
|
Поставляемые запасные части
|
|
Блок пневматический КИ2126-93-001
|
КИ 2126-93-001
|
|
Букса КД2326-11Н-105
|
КД 2326-11Н-105
|
|
Букса КД2326-11Н-106
|
КД 2326-11Н-106
|
|
Вал эксцентриковый КД 2126-23Е-001СБ
|
КД 2126-23Е-001СБ
|
|
Вал эксцентриковый КД2126Г
|
КД 2126Г
|
|
Муфта-тормоз УВ3141
|
УВ3141
|
|
Винт регулировочный КД2326-31Н-407А
|
КД 2326-31Н-407А
|
|
Винт регулировочный КД2126Г-31А-051/401
|
КД 2126Г-31А-051/401
|
|
Вкладыш КД2126Г-31А-052/201
|
КД 2126Г-31А-052/201
|
|
Вкладыш КД2126Г-31А-052/202
|
КД 2126Г-31А-052/202
|
|
Вкладыш КД2326- 31Н-050/201
|
КД 2326- 31Н-050/201
|
|
Вкладыш КД2326- 31Н-050/202
|
КД 2326- 31Н-050/202
|
|
Втулка КД2126Г-11Б-201
|
КД 2126Г-11Б-201
|
|
Головка воздухоподводящая КД2326-42Е-001
|
КД 2326-42Е-001
|
|
Кнопочная панель управления в сборе КД2126К
|
КД-2126К
|
|
Направляющая КД2326-31-106
|
КД 2326-31-106
|
|
Направляющая КД2326-31-107
|
КД 2326-31-107
|
|
Опора КД2126Г-31-051/102
|
КД 2126Г-31-051/102
|
|
Пневмосдуватель КД2326
|
КД 2326
|
|
Подмоторная плита КД2126
|
КД 2126
|
|
Подштамповая плита КД 2126 (усилие 40 тонн)
|
КД 2126
|
|
Уравновешиватель КД2126Е
|
КД 2126Е
|
|
Пульт управления КД2126
|
КД 2126
|
|
Шатун КД2326-31Н-050
|
КД 2326-31Н-050
|
|
Шатун КД2126Г
|
КД 2126Г
|
|
Шатун КД2126
|
КД 2126
|
|
Фильтр-влагоотделитель П-МК01.16
|
Влагоотделитель В41-14
|
|
Клапан редукционный П-КРМ 122-16
|
Регулятор давления БВ57-34
|
|
Манометр МТ-2И
|
Манометр
|
|
Клапан предохранительный пневматический
|
Клапан К71-1-11
|
|
Реле давления ВБ2.12
|
Реле давления ВБ2-12
|
|
Пневмораспределитель У71-24А
|
Клапан трёхходовой сдвоенный сблокированный У7124
|
|
Маслораспылитель 121-25
|
Маслораспылитель В44-26
|
|
Электропневмовентиль ВВ-351
|
Вентиль электропневматический ВВ-32
|
