Описание и назначение агрегата

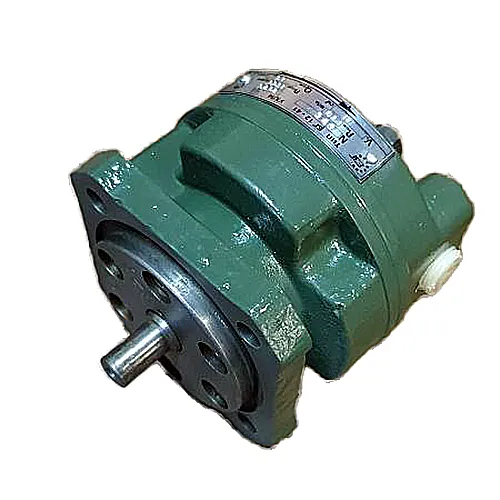

Пластинчатый насос БГ 12-41А — это гидравлический агрегат однопоточного исполнения, предназначенный для применения в промышленных гидравлических контурах. Основная задача устройства заключается в создании стабильного потока рабочей жидкости, в частности минеральных масел, в системах технологического оборудования. Модель БГ 12-41А характеризуется фиксированным рабочим объемом и строго заданным направлением вращения, что обеспечивает предсказуемость и надежность эксплуатации. Этот насос пластинчатый БГ 12-41А рассчитан на продолжительную работу в условиях умеренного и холодного климата, что делает его подходящим для большинства российских промышленных предприятий. Он находит применение в качестве силового источника в станках, где критически важны постоянные параметры давления и расхода.
Ключевые параметры: вес, габариты, код ТН ВЭД
Габаритные размеры насоса пластинчатого БГ 12-41А составляют 185 мм в длину, 140 мм в ширину и 165 мм в высоту, что обеспечивает его простую интеграцию в ограниченное пространство станков. Масса устройства равняется 3,6 кг, облегчая монтаж и логистику. Присоединение к системе осуществляется через специальный фланец диаметром 80 мм, а вал насоса имеет диаметр 22 мм. Код ТН ВЭД для данной категории товаров — 8412290000.
| Параметр | Значение |
|---|
| Длина, мм | 185 |
| Ширина, мм | 140 |
| Высота, мм | 165 |
| Масса, кг | 3,6 |
| Диаметр присоединительного фланца, мм | 80 |
| Диаметр вала, мм | 22 |
Приходит как-то инженер на склад и говорит: «Мне нужен насос пластинчатый БГ 12-41А для подачи масла под настроение». Отвечает кладовщик: «У нас все насосы работают строго под давлением, но настроение не ниже 0,8 бар на входе гарантируем!»
Детальные технические характеристики
Для корректного подбора и интеграции в гидросистему решающее значение имеют основные рабочие параметры насоса пластинчатого БГ 12-41А.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 10 |
| Максимальное/минимальное давление на входе, МПа | 0,12 / 0,08 |
| Номинальная подача (производительность), л/мин | 6 |
| Рабочий объем, см³ | 5 (±3%) |
| Частота вращения, об/мин (номинальная/максимальная/минимальная) | 1500 / 1600 / 600 |
| Коэффициент подачи, % | не менее 80 |
| Гарантированный ресурс (срок службы), часов | не менее 3750 |
Преимущества и особенности эксплуатации
- Стойкость к нагрузкам: Рабочее давление 10 МПа обеспечивает стабильную работу гидросистемы под постоянной и циклической нагрузкой.
- Длительный ресурс: Конструкция насоса пластинчатого БГ 12-41А и рекомендованный ресурс в 3750 часов способствуют минимизации внеплановых простоев оборудования.
- Простота монтажа и подключения: Компактные габариты и стандартизированные присоединительные размеры значительно упрощают замену или установку агрегата.
- Совместимость: Агрегат рассчитан на работу с широким спектром гидравлических масел, совместим с типовыми фильтрами и клапанами, что облегчает сервисное обслуживание.
- Стабильность параметров: Фиксированный рабочий объем гарантирует постоянную производительность 6 л/мин, что важно для прецизионных технологических процессов.
Принцип действия пластинчатого насоса
Функционирование насоса пластинчатого БГ 12-41А базируется на классическом принципе пластинчатого насоса двойного действия. При вращении вала, жестко соединенного с ротором, пластины под действием центробежной силы и давления рабочей среды выдвигаются из пазов, плотно прилегая к профилю статора-эксцентрика. В зонах камер, где объем увеличивается, происходит всасывание жидкости через всасывающие окна. При последующем движении объем камеры уменьшается, и рабочая среда вытесняется в напорную линию системы. Герметичность обеспечивается точной подгонкой пластин, статора и боковых дисков, а также давлением самой жидкости. Встроенная система защиты, включающая настройку предохранительного клапана на 12,5 МПа, предотвращает аварийные ситуации при пиковых нагрузках.
Температурный режим и факторы, влияющие на ресурс
Эксплуатация насоса пластинчатого БГ 12-41А допустима в диапазоне температур рабочей жидкости от +10°C до +50°C. Для обеспечения полного ресурса (не менее 3750 часов) критически важны параметры рабочей среды: рекомендуемая вязкость масла — от 17 до 213 сСт, а тонкость его фильтрации должна соответствовать классу не грубее 25 мкм. Ресурс агрегата напрямую зависит от качества применяемого масла, регулярности замены фильтрующих элементов и соблюдения регламентного давления на входе (0,08–0,12 МПа). Агрегат рассчитан на длительный режим работы в технологических циклах, включая частые пуски и остановки.
Область применения и типовое оборудование
Данный насос пластинчатый БГ 12-41А активно применяется в гидроприводах различного оборудования, где требуется надежный источник питания с небольшой постоянной подачей. Ключевые области использования: металлообрабатывающие станки (токарные, фрезерные, шлифовальные группы), прессовое оборудование малой и средней мощности, малогабаритные гидравлические подъемники, технологические линии в литейном производстве. Также агрегат может быть частью насосной группы в составе компактных гидростанций для строительной или сельскохозяйственной техники. Его стабильные характеристики делают его востребованным на машиностроительных предприятиях, в ремонтно-механических цехах и сервисных компаниях.
Расшифровка условного обозначения
Маркировка БГ 12-41А имеет следующую структурированную расшифровку:
БГ — обозначение серии боршневых гидравлических насосов.
12 — индекс, указывающий на принадлежность к конкретной типоразмерной серии.
4 — цифра, определяющая конструктивные особенности узла и тип исполнения.
1А — код модификации, который указывает на фиксированные параметры: подачу 6 л/мин и стандартное правое вращение вала.
Производство соответствует ТУ 2.053.1342-78, а климатическое исполнение УХЛ4 (для районов с умеренным и холодным климатом в соответствии с ГОСТ 15150-69) подтверждает пригодность для эксплуатации в России.
Комплектация и часто заменяемые запасные части
Наиболее подверженными износу в процессе длительной эксплуатации насоса пластинчатого БГ 12-41А являются комплектующие, работающие в условиях постоянного трения и давления. Рекомендуется иметь в запасе ремкомплект, который может включать следующие позиции:
| Наименование запчасти | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Износ по толщине и рабочим кромкам вследствие трения о статор, особенно при загрязненном масле. |
| Уплотнительные манжеты вала | Потеря эластичности, механический износ, при нарушении условий по давлению на входе. |
| Уплотнения боковых дисков | Износ под воздействием высокого давления и температуры рабочей жидкости. |
| Подшипниковый узел | Износ при повышенных радиальных нагрузках или недостаточной смазке. |
| Пружины, фиксирующие пластины | Усталость металла при циклических нагрузках, потеря упругости. |
Типичные ошибки при подборе агрегата
- Игнорирование давления на входе: Подбор исключительно по номинальному давлению (10 МПа) без учета требований к давлению на входе (0,08–0,12 МПа), что ведет к кавитации и быстрому выходу из строя.
- Несоответствие типа рабочей среды: Попытка использовать жидкости, не соответствующие гидравлическим маслам по вязкости или химическому составу.
- Пренебрежение температурным диапазоном: Эксплуатация при температуре масла ниже +10°C без предварительного прогрева или использования морозостойких масел.
- Подбор только по присоединительным размерам: Выбор насоса пластинчатого БГ 12-41А только потому, что подходит фланец и вал, без проверки соответствия требуемым расходу (6 л/мин) и частоте вращения.
Принцип работы и подключение в системе
Чертеж насоса БГ 12-41А с габаритами 185x140x165 мм для проверки совместимости по месту установки.
Схема присоединения для насоса БГ 12-41А: размеры фланца 80 мм и диаметр вала 22 мм.
Для успешного монтажа насоса пластинчатого БГ 12-41А необходимо обеспечить корректное подключение гидравлических линий. Всасывающая труба должна быть герметична, ее диаметр подбирается таким образом, чтобы скорость потока масла не превышала 1,5 м/с. Торец всасывающей трубы рекомендуется срезать под углом 45° для улучшения условий забора жидкости. Важно соблюдать минимальное расстояние (250 мм) между точками подсоединения всасывающей и сливной линий. Для защиты насоса обязательна установка фильтров тонкой очистки на входе, соответствующая требованиям к чистоте масла.
Варианты оформления заказа
В зависимости от потребностей вашей гидросистемы возможны следующие варианты заказа. Базовая модель для большинства задач – непосредственно насос пластинчатый БГ 12-41А с правым вращением. При необходимости левостороннего вращения требуется оформление специального заказа на модификацию. Для эксплуатации в особых условиях (например, работа с другими типами рабочих жидкостей) может потребоваться консультация инженера для уточнения совместимости материалов уплотнений. Отправьте заявку через сайт https://777-gidra.ru, указав артикул насоса и требуемое количество, чтобы наш специалист связался с вами для согласования всех деталей.
Поставка и сервис
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда «ГИДРАВЛИК», осуществляет прямые поставки насоса пластинчатого БГ 12-41А на предприятия по всей территории России и в страны СНГ. Мы обеспечиваем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и регионы. Каждый агрегат сопровождается полным комплектом технической документации. Наши инженеры готовы оказать консультационную поддержку по подбору, монтажу и техническому обслуживанию гидравлического оборудования, а также помочь с подбором аналога под вашу существующую систему. Для получения коммерческого предложения или технической консультации оставьте заявку на сайте.
