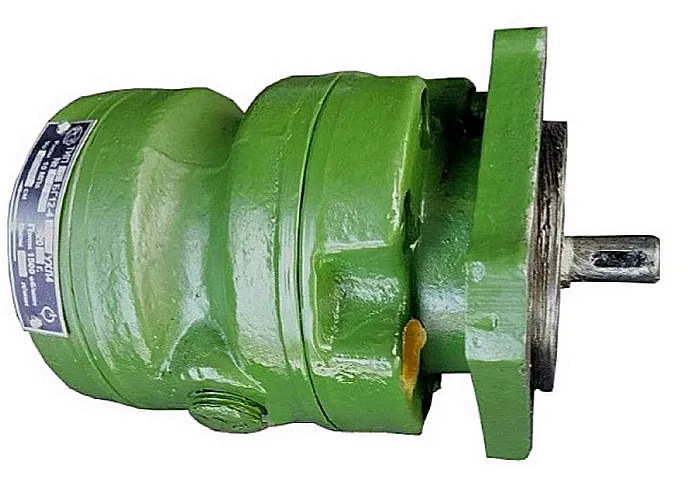

Насос пластинчатый 10БГ 12-42

Описание и назначение агрегата

Насос пластинчатый 10БГ 12-42 представляет собой гидравлический агрегат двухпоточного типа двукратного действия, предназначенный для стабильной подачи минерального масла в две независимые линии. Основная функция устройства – обеспечение работы силовых гидроприводов, систем смазки и управления в промышленном оборудовании. Данная модель отличается надежностью и способностью работать в составе маслостанций или комплексных гидравлических систем.

Габариты, вес и коды

Конструкция Насоса пластинчатого 10БГ 12-42 характеризуется компактными размерами: 280 мм в длину, 190 мм в ширину и 170 мм в высоту. Общая масса агрегата составляет 6.4 кг. Присоединительный фланец имеет диаметр 160 мм. Для таможенного декларирования применяется код ТН ВЭД 8413 50 000 0. Изделие соответствует климатическому исполнению УХЛ и категории размещения 4 по ГОСТ 15150-69.

– Почему Насос пластинчатый 10БГ 12-42 такой ответственный? – Потому что у него два потока работы, и ни один из них он не может подвести!

Основные технические параметры

В таблице ниже приведены ключевые эксплуатационные характеристики, определяющие область применения и производительность устройства.

Условия эксплуатации

Преимущества и особенности эксплуатации

Выбор Насоса пластинчатого 10БГ 12-42 для модернизации или ремонта гидросистемы дает пользователю ряд существенных преимуществ:

• Минимизация простоев оборудования. Двухпоточная конструкция позволяет одновременно обслуживать два контура, повышая общую эффективность системы и снижая необходимость в установке дополнительных насосных агрегатов.
• Повышенный ресурс работы. Высокий коэффициент подачи (90%) и надежная конструкция роторно-пластинчатой группы обеспечивают длительный срок службы даже при интенсивных циклических нагрузках.
• Стабильность давления. Агрегат поддерживает постоянное давление на выходе до 17 МПа в каждом потоке, что критически важно для точного функционирования гидроцилиндров и гидромоторов.
• Упрощение монтажа и сервиса. Стандартизированные присоединительные размеры (фланец 160 мм) и предсказуемая компоновка облегчают интеграцию в типовые гидравлические станции и проведение планового технического обслуживания.
• Широкий диапазон совместимых масел. Возможность работы с минеральными маслами вязкостью от 17 до 213 сСт позволяет использовать его в различных климатических зонах РФ при условии соблюдения температурного режима.

Принцип функционирования в гидросистеме

Работа Насоса пластинчатого 10БГ 12-42 базируется на классической роторно-пластинчатой схеме. Вращение вала приводит во вращение ротор, в радиальных пазах которого свободно перемещаются пластины. Под действием центробежной силы и давления подаваемого масла пластины прижимаются к внутренней поверхности эксцентрично расположенного статора, формируя герметичные камеры переменного объема. В зоне всасывания объем камеры увеличивается, создавая разрежение для забора масла из бака. В зоне нагнетания объем уменьшается, вытесняя масло в напорную магистраль под рабочим давлением. Двухпоточность реализована за счет специальной конструкции распределителя, разделяющего потоки для двух независимых гидравлических контуров.

Температурный режим работы и ожидаемый ресурс

Для обеспечения заявленных характеристик и долговечности крайне важно соблюдать регламентированный температурный диапазон рабочей среды: от +10°C до +50°C. Эксплуатация при температуре масла ниже минимальной приводит к резкому росту его вязкости, падению КПД и риску возникновения кавитации, разрушающей пластины и корпус. В условиях открытых площадок или неотапливаемых цехов в зимний период необходим предпусковой подогрев масла в гидробаке.

При использовании масла с рекомендуемой вязкостью, наличии качественной фильтрации (не ниже класса чистоты по ГОСТ 17216-71) и проведении регулярного сервисного обслуживания ресурс Насоса пластинчатого 10БГ 12-42 до первого капитального ремонта может достигать 10 000 моточасов. Средний срок службы в условиях типовой промышленной эксплуатации с учетом плановых остановок составляет 7-8 лет.

Область применения и типы оборудования

Данная модель гидронасоса востребована в различных отраслях промышленности, где требуется надежная и стабильная подача масла в два контура. Основные сферы использования:

• Металлообработка: гидроприводы станков с ЧПУ, координатно-пробивных прессов, гильотинных ножниц, вальцовочного оборудования.
• Деревообработка: прессы для изготовления плитных материалов, оборудование для лесозаготовки.
• Строительная и дорожная техника: системы управления рабочего оборудования экскаваторов, бульдозеров, автогрейдеров, манипуляторов.
• Производство упаковки и пластика: термопластавтоматы, выдувные и экструзионные машины.
• Общее машиностроение: испытательные стенды, прессовое оборудование, промышленные роботы, конвейерные системы.

Типичные ошибки при подборе насоса

Во избежание преждевременного выхода из строя и несоответствия системе, при выборе модели следует обращать внимание на следующие аспекты:

1. Несоответствие давления. Подбор насоса только по присоединительным размерам без учета требуемого рабочего давления (до 17 МПа для данной модели) и давления в линии всасывания (0.08-0.12 МПа).
2. Игнорирование расхода. Неверный расчет суммарного расхода для двух контуров. Максимальная подача модели 10БГ 12-42 составляет 10.5 л/мин по основному потоку и 6 л/мин по второму.
3. Нарушение температурного режима. Попытка эксплуатации при температуре масла или окружающей среды за пределами указанного диапазона, что ведет к потере характеристик и ускоренному износу.
4. Использование неподходящей рабочей среды. Применение жидкостей, не являющихся минеральными маслами (например, эмульсий или жидкостей на водной основе), а также масел с вязкостью вне диапазона 17-213 сСт.

Расшифровка условного обозначения модели

Маркировка Насоса пластинчатого 10БГ 12-42 содержит всю необходимую информацию для его идентификации и подбора:

Чертеж и присоединительные размеры

Чертеж наглядно демонстрирует габаритные и присоединительные размеры Насоса пластинчатого 10БГ 12-42. Перед монтажом необходимо сверить посадочные места фланца, размеры вала и расположение напорных/всасывающих отверстий с параметрами устанавливаемого агрегата или приводного двигателя.

Варианты заказа и комплектации

В зависимости от потребностей предприятия, возможно несколько сценариев заказа данного гидроагрегата:

1. Базовая поставка. Насос 10БГ 12-42 УХЛ4 в сборе, с паспортом и упаковкой. Подходит для прямой замены вышедшего из строя узла в существующей гидросистеме.
2. Поставка в составе насосной группы. Агрегат может быть поставлен в сборе с электродвигателем, муфтой и рамой-основанием, готовым к подключению трубопроводов.
3. Заказ с индивидуальными параметрами. По согласованию возможна поставка моделей с иным направлением вращения вала или с измененными присоединительными размерами под конкретный проект.

Процесс заказа прост: определите модель, свяжитесь с нашими инженерами через сайт 777-gidra.ru для проверки совместимости и уточнения сроков.

Ответы на популярные вопросы (FAQ)

Как правильно подобрать модификацию насоса по давлению и расходу для моего оборудования?
Ключевые параметры – максимальное требуемое давление в системе (не должно превышать 17 МПа для модели 10БГ 12-42) и суммарный расход масла на оба контура. Расход насоса должен быть равен или немного превышать потребление гидродвигателей с учетом объемного КПД системы. Для точного подбора предоставьте технический паспорт оборудования или консультанту.

Каковы сроки поставки насоса 10БГ 12-42 по России и в страны СНГ?
При наличии агрегата на центральном складе в Москве доставка в крупные города РФ (Санкт 2–Петербург, Екатеринбург, Новосибирск) занимает 2–4 рабочих дня. В отдаленные регионы и страны СНГ сроки увеличиваются до 5–10 дней. Точную информацию о наличии и сроках можно получить после оформления запроса.

Каковы требования к качеству и фильтрации масла для долгой работы насоса?
Рекомендуется использование минеральных индустриальных масел (ИГП, И-30 и аналоги), соответствующих классу вязкости 17-213 сСт при температуре +40°C. Чистота масла должна поддерживаться на уровне не ниже 14–16 класса по ГОСТ 17216-71, что требует установки в напорной линии фильтра тонкой очистки с номинальной тонкостью фильтрации не более 25 мкм.

Возможна ли замена насоса 10БГ 12-42 на аналог другого производителя без доработок?
Для прямой замены необходим агрегат с идентичными присоединительными размерами (межосевое расстояние фланца, диаметр и шпонка вала), а также совпадающими рабочими параметрами (подача, давление, частота вращения). Наши специалисты помогут подобрать полный аналог или предложат вариант модернизации узла подключения.

Заключение и условия сотрудничества

Насосное оборудование под торговой маркой ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Каждый Насос пластинчатый 10БГ 12-42 проходит полный цикл заводских испытаний и сопровождается технической документацией. Мы обеспечиваем не только продажу, но и всестороннюю техническую поддержку: помощь в подборе аналога для замены устаревшего оборудования, консультации по интеграции и сервисному обслуживанию.

Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения коммерческого предложения, уточнения наличия или консультации инженера оставьте запрос через форму на сайте 777-gidra.ru или свяжитесь с нами по телефону.
