Описание и назначение пластинчатого насоса БГ 12-41
Насос пластинчатый БГ 12-41Б – это нерегулируемый однопоточный агрегат двукратного действия, предназначенный для обеспечения циркуляции рабочей жидкости в гидравлических системах промышленного оборудования. Устройство соответствует требованиям технических условий ТУ 2.053.1342-78 и предназначено для создания стабильного потока масла в станках, прессах и другой гидрофицированной технике. Данная модель характеризуется постоянным направлением потока и высокой надежностью в условиях непрерывной эксплуатации, оптимизирована для работы в умеренных и холодных климатических зонах. Стандартное исполнение предполагает правое вращение вала, но по специальному запросу возможен выпуск модели с левосторонним направлением вращения.
Вес, габариты и код ТН ВЭД
Агрегат отличается компактными размерами, что облегчает его интеграцию в существующие гидравлические схемы. Ключевые физические параметры насоса пластинчатого БГ 12-41Б приведены в таблице ниже. Для таможенного декларирования используется код ТН ВЭД 8413.50.000.
Условное обозначение БГ 12-41Б расшифровывается следующим образом:
БГ – обозначение типа насоса (Борисоглебский).
12 – серия.
4 – тип насоса (двукратного действия).
1Б – вариант исполнения по подаче (3.3 л/мин, рабочий объем 3.2 см³).
УХЛ4 – климатическое исполнение для эксплуатации в умеренных и холодных районах при размещении категории 4 (крытые помещения).
«Насос пластинчатый БГ 12-41Б работает так стабильно, что его даже подозревают в сговоре с законом гидродинамики – он всегда соблюдает его в точности!» – шутят инженеры на производстве.
Основные технические характеристики и параметры
| Параметр | Значение |
|---|
| Рабочее давление, номинальное (максимальное), МПа | 10 |
| Абсолютное давление на входе, МПа (мин/макс) | 0.08 / 0.12 |
| Номинальная производительность (подача), л/мин | 3.3 |
| Рабочий объем, см³ | 3.2 (±3%) |
| Диапазон рабочих частот вращения, об/мин (мин/ном/макс) | 600 / 1500 / 1600 |
| Потребляемая номинальная мощность, кВт | 1.34 (±10%) |
| Тип присоединения (фланец), мм | 80×80 (межосевое 60) |
| Диаметр вала, мм | 18 |
| Масса агрегата, кг | 3.6 |
| Общий ресурс работы, часов (не менее) | 4000 |
Габаритные размеры устройства составляют 160 мм в длину, 120 мм в ширину и 140 мм в высоту. Стандартная поставляемая модель насоса пластинчатого БГ 12-41Б имеет правый тип вращения вала (по часовой стрелке).
Принцип работы и устройство гидронасоса
Рабочий цикл насоса пластинчатого БГ 12-41Б основан на принципе двукратного действия. Вращающийся ротор с подвижными пластинами расположен эксцентрично относительно внутренней поверхности статора. Под воздействием центробежной силы и давления жидкости пластины выдвигаются из пазов ротора, образуя герметичные камеры. При вращении объем этих камер изменяется: в зоне увеличения происходит всасывание рабочей среды через всасывающие окна, а в зоне уменьшения – ее вытеснение в напорную магистраль. Данная схема обеспечивает равномерную подачу и снижает пульсации давления в системе. Для долговечной эксплуатации критически важно обеспечить требуемые условия на входе: давление всасывания в пределах 0.08–0.12 МПа и скорость потока масла не выше 1.5 м/с.
Преимущества для эксплуатации и технического обслуживания
Выбор гидронасоса определяется не только параметрами, но и операционной эффективностью. Насос пластинчатый БГ 12-41Б обладает рядом выгодных особенностей:
• Высокая надежность и увеличенный ресурс. Конструкция с компенсацией износа рабочих поверхностей и заявленный ресурс свыше 4000 моточасов обеспечивают минимизацию простоев оборудования.
• Стабильность давления и производительности. Принцип двукратного действия гарантирует малый уровень пульсаций потока, что положительно сказывается на работе чувствительных гидроаппаратов в контуре.
• Удобство монтажа и совместимость. Стандартизированные присоединительные размеры фланца и вала (ISO 3019-2) позволяют производить замену без сложных доработок существующей насосной группы.
• Низкие требования к обслуживанию. Агрегат рассчитан на длительную работу с периодической лишь заменой фильтроэлементов и контролем качества рабочей жидкости.
• Широкая сфера применения. Устройство совместимо с широким спектром промышленных минеральных масел, что позволяет использовать его на разном технологическом оборудовании.
Требования к условиям работы и факторы, влияющие на срок службы
Эксплуатационный ресурс насоса пластинчатого БГ 12-41Б напрямую зависит от соблюдения регламентированных условий. Допустимый диапазон температур рабочей жидкости составляет от +10°С до +50°С, окружающей среды – от -40°С до +40°С. Агрегат предназначен для работы в крытых помещениях (категория размещения 4 по ГОСТ). Ключевым фактором долговечности является чистота рабочей среды. Требуется использование минеральных масел с кинематической вязкостью в диапазоне 17–213 сСт (при 50°С) и классом чистоты не ниже 12 по ГОСТ 17216. Система гидростанции должна быть оснащена фильтром тонкой очистки с номинальной тонкостью фильтрации не грубее 25 мкм.
Области применения и типовое оборудование
Насос пластинчатый БГ 12-41Б находит применение в качестве источника давления в гидросистемах малой и средней мощности. Он эффективно используется в следующих областях:
• Металлообрабатывающая промышленность: гидроприводы подач токарных, фрезерных, сверлильных станков.
• Прессовое и кузнечно-штамповочное оборудование: вспомогательные гидроцилиндры, системы смазки пресс-форм.
• Упаковочные и пищевые линии: приводы дозаторов, подъемных механизмов, конвейеров.
• Промышленная гидравлика: в составе гидростанций для испытательных стендов, систем смазки прокатных станов.
• Ремонтные и сервисные предприятия: как заменяемый узел для восстановления работоспособности гидрофицированной техники (погрузчиков, экскаваторов).

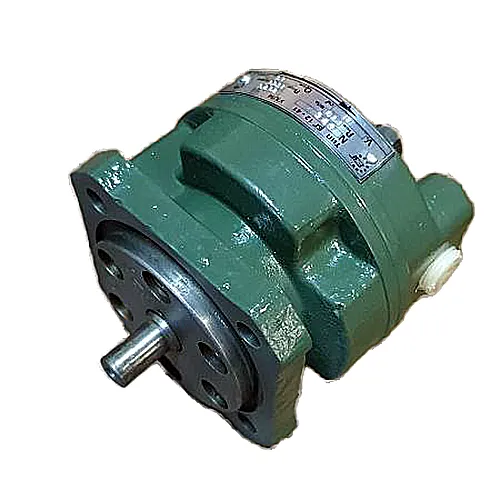

Рис. 1. Общий вид пластинчатого насоса БГ 12-41Б с обозначением основных габаритных размеров.

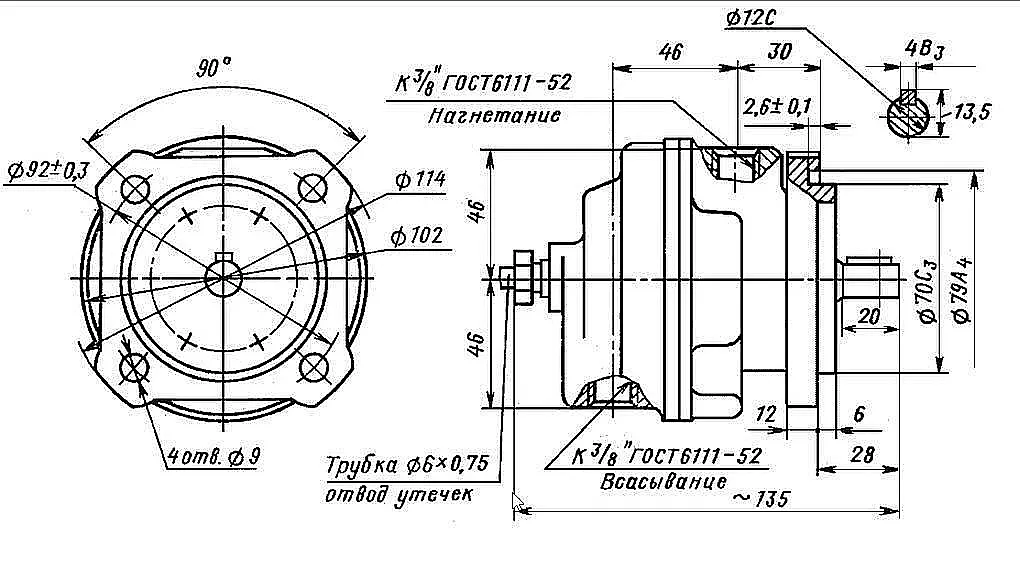

Рис. 2. Присоединительные размеры монтажного фланца и выходного вала для подключения привода.
Состав ремонтного комплекта и типовые запчасти
Для поддержания работоспособности может потребоваться замена расходных элементов. Чаще всего из строя выходят следующие детали, входящие в стандартный ремкомплект:
| Наименование запчасти | Причина износа/замены |
|---|
| Комплект уплотнений вала (манжеты, сальники) | Естественный износ от трения, потеря эластичности, работа с загрязненным маслом. |
| Пластины (шиберы) ротора | Абразивный износ кромок при недостаточной фильтрации рабочей жидкости. |
| Уплотнительные прокладки статора и крышек | Потеря герметичности, «старение» материала. |
| Пружины прижима пластин | Усталость металла, потеря упругости при длительной циклической нагрузке. |
Рекомендации по подбору и типичные ошибки
Некорректный выбор насоса для гидросистемы ведет к снижению эффективности или преждевременному отказу. Избегайте следующих распространенных ошибок при подборе:
1. Выбор только по типу резьбы или фланца, без учета требуемого рабочего давления (до 10 МПа для данной модели) и расхода (3.3 л/мин).
2. Игнорирование температурного диапазона. Эксплуатация при температуре масла ниже +10°С приводит к резкому росту вязкости и кавитации на входе.
3. Несоответствие типа рабочей среды. Использование жидкостей на водной основе или с агрессивными присадками без проверки совместимости с материалами уплотнений.
4. Пренебрежение условиями на входе. Недостаточное давление всасывания (менее 0.08 МПа) или высокая скорость потока в подводящем трубопроводе.
Варианты оформления заказа и доставки
Поставка насоса пластинчатого БГ 12-41Б осуществляется как отдельным изделием, так и в составе комплекта. Типовые варианты заказа:
• Базовая поставка: Насос БГ 12-41Б, укомплектованный стандартными уплотнениями и техническим паспортом.
• Поставка с ЗИП: Насос в сборе плюс ремкомплект (пластины, уплотнения вала, прокладки).
• Исполнение под специфические условия: Модель с левым вращением вала (Л) по индивидуальному техническому заданию.
