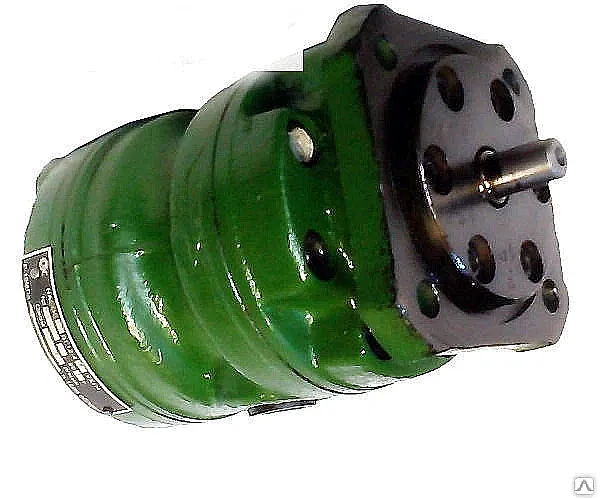

Насос пластинчатый 3БГ 12-41Б

Описание и назначение

Насос 3БГ12-41Б представляет собой двухпоточный пластинчатый масляный гидронасос двукратного действия. Изделие предназначено для создания нерегулируемых по величине и постоянных по направлению потоков минерального масла в гидроприводах машин, станков и других технических устройств. Основная функция – генерация двух независимых гидравлических потоков для питания различных контуров или агрегатов в составе одной системы.

Краткие данные по массе, габаритам и коду

Масса насоса составляет 6,4 кг. Габаритные размеры соответствуют габариту 1 по документации производителя. Код ТН ВЭД, под который попадает данное оборудование, – 8413 81 100 0 (насосы для жидкостей с рабочим объемом, не превышающим 1000 см3).

Параметр		Значение
Масса, кг		6,4
Габарит по каталогу		1
Код ТН ВЭД		8413 81 100 0

Техническая шутка: Инженер запускает новый насос пластинчатый 3БГ 12-41Б. Коллега спрашивает: «Почему так тихо работает?». Ответ: «Потому что он двухпоточный – один поток жалоб гасит, второй – давление создает».

Технические характеристики

Параметр		Значение для насоса 3БГ12-41Б
Рабочий объем, см³		3,2
Номинальная подача (производительность), л/мин		3,3 / 3,3
Коэффициент подачи, %		88
Рабочее давление на выходе, МПа		10,0
Давление на входе, МПа	минимальное	0,08
	максимальное	0,12
Частота вращения, об/мин	номинальная / максимальная	600 / 1600
	минимальная	1500
Номинальная мощность, кВт		2,7
КПД, %		65
Масса, кг		6,4

Параметры эксплуатации

Параметр		Значение
Климатическое исполнение и категория размещения		УХЛ4
Направление вращения вала		правое (со стороны привода – по часовой стрелке)
Тип рабочей среды		Минеральное масло
Температура рабочей среды (масла), °С	минимальная	+10
	максимальная	+50
Температура окружающей среды, °С	минимальная	0
	максимальная	+50
Диапазон вязкости масла, сСт		17 – 213
Уровень шума, дБА, не более		72
Режим работы		Длительный
Гарантийный срок, мес.		12

Преимущества и особенности эксплуатации

Использование насоса 3БГ12-41Б в гидравлических системах дает ряд существенных преимуществ:

Компактность и универсальность: Двухпоточная конструкция позволяет заменить два однопоточных насоса одним агрегатом, что экономит место в гидростанции или на оборудовании, упрощает монтаж и подключение.

Стабильность работы: Модель обеспечивает постоянную, нерегулируемую подачу масла двумя независимыми потоками, что критически важно для систем с постоянной нагрузкой, например, в подающих механизмах станков.

Повышение надежности системы: Насос пластинчатый 3БГ 12-41Б рассчитан на длительную работу при номинальном давлении 10 МПа. Использование качественных материалов и точная сборка способствуют увеличению общего ресурса гидросистемы, сокращая частоту внеплановых ремонтов.

Совместимость: Изделие совместимо с широким спектром типовых гидравлических компонентов российского и советского производства. Часто входит в силовые блоки аксиально-поршневых насосов, что упрощает подбор и замену.

Экономическая эффективность: Снижение количества единиц оборудования для обслуживания, стандартизация запасных частей и возможность работы в составе серийных маслостанций напрямую влияют на сокращение эксплуатационных расходов.

Принцип работы

Насос пластинчатый 3БГ12-41Б относится к насосам двукратного действия. Принцип его функционирования основан на роторно-пластинчатой схеме. Вращающийся ротор с радиальными пазами установлен эксцентрично внутри статора (корпуса). В пазах свободно перемещаются пластины (лопатки), которые под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора.

При вращении вала объем камер, образованных пластинами, ротором и статором, попеременно увеличивается и уменьшается. Увеличение объема создает разрежение на входе (линии всасывания), затягивая рабочую среду – минеральное масло. Уменьшение объема вытесняет масло в напорную линию. За счет особой геометрии статора двукратного действия за один оборот каждая камера выполняет два полных цикла всасывания и нагнетания, что обеспечивает высокую равномерность потока и производительность. Конструктивно насос имеет две независимые гидравлические секции (по сторонам от привода), что и позволяет получать два потока.

Температурный режим работы и срок службы

Допустимый диапазон температур окружающей среды для насоса 3БГ12-41Б составляет от 0 °C до +50 °C. Температура рабочего масла должна поддерживаться в пределах от +10 °C до +50 °C.

Насос рассчитан на непрерывный режим работы при соблюдении номинальных параметров (давление 10 МПа, частота вращения 600 об/мин). Допускается работа в циклическом режиме с пусками и остановками.

Основные факторы, влияющие на ресурс работы:

Качество и чистота масла: Строгое соблюдение требований к вязкости (17-213 сСт) и высокая степень фильтрации (рекомендуется фильтр тонкой очистки не ниже 25 мкм) – ключевые условия. Абразивные частицы в неочищенном масле вызывают ускоренный износ пластин и рабочих поверхностей статора и ротора.

Соблюдение давления на входе: Поддержание давления всасывания в диапазоне 0,08–0,12 МПа предотвращает кавитацию, которая разрушительно действует на внутренние элементы.

Регулярность сервисного обслуживания: Своевременная замена уплотнений, контроль состояния пластин и промывка гидросистемы при замене насоса значительно продлевают его срок службы. При корректной эксплуатации ресурс насоса исчисляется тысячами часов наработки.

Область применения

Двухпоточный пластинчатый насос 3БГ 12-41Б находит широкое применение в промышленности и сервисе для питания гидроприводов различного оборудования:

Металлообрабатывающие станки: Гидроприводы подач, зажимные устройства, механизмы смены инструмента на фрезерных, токарных, сверлильных станках.

Прессовое оборудование: Вспомогательные гидросистемы небольших прессов, где требуется питание двух контуров (например, основной цилиндр и выталкиватель).

Специальное технологическое оборудование: Подъемно-транспортные механизмы, кантователи, испытательные стенды.

Гидравлические станции (гидростанции): В составе насосных групп компактных мобильных или стационарных маслостанций, применяемых в ремонтных мастерских или на производственных линиях.

Строительная и дорожная техника: Вспомогательные системы управления некоторых моделей манипуляторов, отопителей, систем стабилизации.

Состав ремонтного комплекта и часто заменяемые детали

Для обслуживания и ремонта насоса используются ремкомплекты, включающие наиболее подверженные износу элементы.

Наименование детали / узла	Причина и условия износа
Пластины (лопатки)	Наиболее изнашиваемая часть. Износ происходит из-за трения о поверхность статора. Ускоряется при работе на загрязненном масле или масле с низкими смазывающими свойствами, а также при работе на повышенных оборотах или давлении.
Торцевые распределительные диски (распределители)	Износ рабочих поверхностей, контактирующих с торцами ротора и пластин. Причина – абразивный износ и эрозия от кавитации при низком давлении всасывания.
Уплотнительные кольца, манжеты вала	Потеря эластичности, растрескивание из-за старения резины, термического воздействия (перегрев масла) или применения несовместимых типов рабочих жидкостей. Приводят к внешним утечкам масла.
Уплотнения стыков корпусных деталей	Прокладки и уплотнительные кольца могут терять герметичность из-за перетяжки крепежных болтов, вибраций или перепадов температур.
Подшипники вала	Выходят из строя при нарушении соосности при монтаже, попадании грязи, отсутствии смазки или значительных радиальных нагрузках.

Типичные ошибки при подборе

Некорректный выбор насоса для замены или модернизации гидросистемы может привести к его преждевременному выходу из строя или неработоспособности всей системы.

Подбор только по присоединительным размерам: Совпадение посадочных мест и фланцев – необходимое, но недостаточное условие. Обязательно нужно сверять рабочие параметры: давление, производительность (подачу) и частоту вращения.

Игнорирование типа рабочей среды: Насос пластинчатый 3БГ 12-41Б рассчитан на работу на минеральных маслах. Попытка использовать его с рабочими жидкостями на водной основе, эмульсиями или жидкостями с высокой агрессивностью приведет к быстрому разрушению уплотнений и коррозии внутренних полостей.

Неучет температурного диапазона: Установка насоса в неотапливаемом помещении, где температура может опускаться ниже 0 °C, или рядом с источниками сильного тепла (свыше +50 °C) выходит за рамки его климатического исполнения УХЛ4 и не гарантирует заявленный ресурс.

Несоответствие по производительности (подаче): Установка насоса с большей производительностью в систему, не рассчитанную на такой расход, может привести к избыточному давлению и срабатыванию предохранительных клапанов. Меньшая производительность не обеспечит необходимую скорость работы исполнительных механизмов.

Пренебрежение требованиями к фильтрации: Недостаточная тонкость фильтрации масла (< 25 мкм) – самая распространенная косвенная причина поломок пластинчатых насосов.

Условное обозначение с расшифровкой

Структура обозначения модели 3БГ12-4 1Б УХЛ4 содержит следующую информацию:

3	Подача со стороны привода: 3,3 л/мин при рабочем объеме 3,2 см³.
БГ12-4	Тип насоса – пластинчатый двухпоточный гидравлический насос (БГ), базовая модель ряда.
1Б	Подача с противоположной от привода стороны: 3,3 л/мин при рабочем объеме 3,2 см³. Индекс «Б» указывает на конкретное значение подачи в данной серии.
УХЛ	Климатическое исполнение: для районов с умеренным и холодным климатом по ГОСТ 15150.
4	Категория размещения: для работы в закрытых помещениях с искусственным регулированием климатических условий.

В серии 3БГ12-4 возможны и другие исполнения по подаче, например, «1А» (6,0 л/мин) или «2» (17,0 л/мин), что позволяет подобрать насос пластинчатый 3БГ 12-41Б или его аналог под конкретные требования системы.

Габаритные и присоединительные размеры

Габариты и расположение присоединительных отверстий являются ключевыми для монтажа насоса на привод (электродвигатель) и интеграции в гидросистему. Перед установкой необходимо сверить посадочные размеры, межосевое расстояние крепежных отверстий и диаметр выходного вала с паспортными данными приводного двигателя или редуктора.

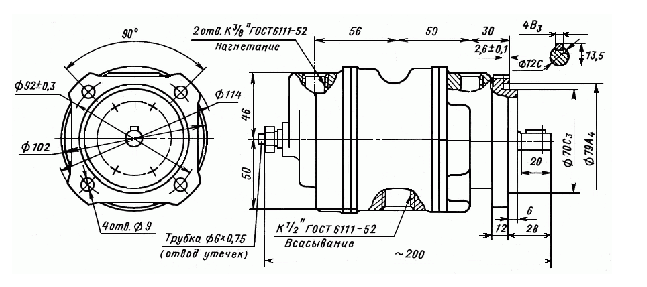

Габаритный чертеж насоса 3БГ12-41Б. Видно расположение фланца крепления, выходного вала и гидравлических портов (всасывающего и напорных).

Схема с основными присоединительными размерами для монтажа насоса 3БГ12-41Б на раму или привод.

Примеры заказа

При оформлении заказа важно точно указать полное условное обозначение требуемой модели. Вот несколько примеров:

Базовый вариант для стандартных условий: Насос 3БГ12-4 1Б УХЛ4.

Вариант с измененной производительностью одного из потоков: Насос 3БГ12-4 1А УХЛ4 (подача с противоположной стороны – 6,0 л/мин).

Запрос на комплектующие: Ремкомплект для насоса 3БГ12-41Б. При заказе рекомендуется уточнять, какие именно детали требуются (лопатки, уплотнения, подшипники).
