Насос пластинчатый 16БГ 12-42

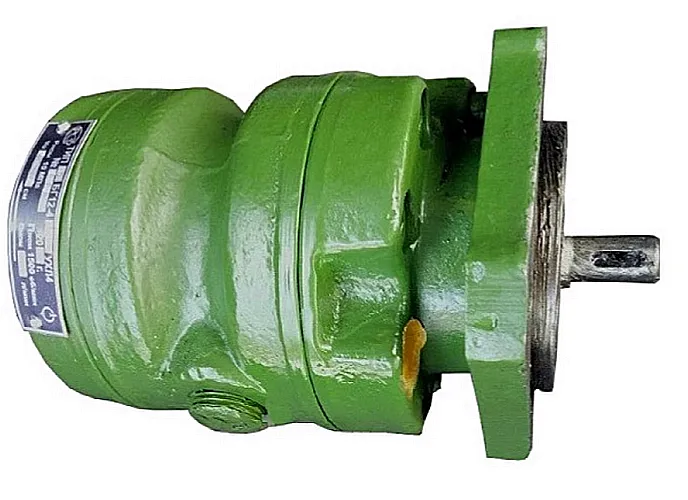

Насос пластинчатый 16БГ12-42 является высоконадежным решением для промышленных гидравлических систем, требующих двух независимых потоков рабочей жидкости. Этот агрегат обеспечивает стабильную подачу минерального масла в контуры гидроприводов, отличаясь высокой производительностью и компактным исполнением.

Описание и назначение изделия

Гидравлический насос пластинчатый 16БГ 12-42 спроектирован для создания нерегулируемого потока в системах прессового оборудования, металлообрабатывающих станков и другой промышленной техники. Модель относится к агрегатам двукратного действия. Основная функция и преимущество устройства – способность формировать два потока с разной производительностью, что позволяет эффективно обслуживать независимые гидравлические линии от одного привода.

Габариты, масса и код ТН ВЭД

Конструкция пластинчатого насоса 16БГ12-42 рассчитана на простую интеграцию в стандартные гидравлические схемы. Скомпонованный в соответствии с категорией размещения 4, агрегат отличается удобством монтажа на площадке или раме маслостанции. Вес изделия, присоединительные размеры по фланцам и код таможенной классификации приведены ниже.

Шутка в тему

Собрались как -то два насоса на складе, и спрашивает один у другого, старенького 16БГ12-42 : «Ну и как ты тут держишься?». А тот в ответ: «А я, брат, не просто держусь, я сразу два потока тяну – работать надо умно, а не жать до упора!».

Полные технические характеристики

Преимущества и особенности эксплуатации

Выбор данной модели гидроагрегата обеспечивает ряд существенных выгод для пользователя:

• Увеличение надежности системы: За счет двухпоточной конструкции один насос может заменить два отдельных, упрощая гидравлическую схему, уменьшая число точек подключения и повышая общую безотказность установки.
• Оптимизация производительности: Раздельные потоки с разными параметрами (6 и 17 л/мин) позволяют более рационально распределять мощность, снабжая как основные, так и вспомогательные контуры, например, систему управления или охлаждения.
• Длительный ресурс и простое обслуживание: Пластинчатая конструкция сама по себе менее чувствительна к чистоте масла по сравнению с прецизионными поршневыми насосами, что облегчает эксплуатацию и увеличивает межсервисный интервал при должной фильтрации.
• Высокая стабильность давления: Агрегат пластинчатого типа поддерживает стабильную подачу с малыми пульсациями, что критически важно для точного позиционирования и плавности хода исполнительных механизмов, таких как гидроцилиндры пресса.
• Совместимость с серийным оборудованием: Присоединительные размеры и характеристики насоса пластинчатого 16БГ 12-42 соответствуют отечественным стандартам, что обеспечивает беспроблемную замену вышедших из строя узлов на существующих станках и прессах.

Принцип действия в составе гидросистемы

Принцип работы гидравлического насоса пластинчатого типа 16БГ основан на вращении ротора, помещенного с эксцентриситетом внутри статора. Рабочие пластины, свободно расположенные в пазах ротора, под действием центробежной силы и давления самой жидкости выдвигаются и плотно прижимаются к внутренней поверхности статора, формируя ряд замкнутых камер. Вращение приводит к изменению объема каждой камеры. В зоне, где объем растет, создается разрежение, и происходит всасывание масла из бака через впускной патрубок. Двигаясь далее, камера достигает зоны уменьшения объема, где масло сжимается и под рабочим давлением до 17 МПа вытесняется в напорную магистраль. В модели 16БГ12-42 этот цикл происходит в двух независимых секциях на одном валу, формируя два стабильных потока.

Климатическая устойчивость и ресурс работы

Климатическое исполнение УХЛ, заложенное в конструкции насоса пластинчатого 16БГ 12-42, гарантирует его корректную работу в широком диапазоне условий умеренного и холодного климата. Допустимый режим температуры масла составляет от +10°C до +50°C, окружающего воздуха – от 0°C до +50°C. При соблюдении требований к вязкости рабочей среды (17–213 сСт) и поддержании системы фильтрации на рекомендуемом уровне ресурс агрегата до капремонта превышает 8 000 часов работы. Ключевыми факторами, напрямую влияющими на срок службы, являются качество и регулярная замена масла, состояние входного и напорного фильтров, а также соблюдение допустимого рабочего давления, исключающее работу в режиме перегрузки.

Сферы применения и типовое оборудование

Пластинчатый насос модели 16БГ 12-42 нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. Он активно используется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, кузнечно-прессового оборудования, включая гидравлические прессы и листогибы. В строительной и дорожной технике этот агрегат применяется в составе гидроприводов управляемых колес, отбойных молотков, подъемников. Также он является стандартным элементом гидростанций для испытательных стендов, подъемных механизмов, оборудования для сельского хозяйства и коммунальной техники. Пластинчатый насос 16БГ12-42 часто выступает в роли подпиточного или вспомогательного насоса в комбинированных системах, работая в паре с аксиально-поршневыми или шестеренными агрегатами.

Ремонтопригодность и комплектующие к ремонту

Ремонт пластинчатого насоса 16БГ12-42 обычно связан с естественным износом компонентов, контактирующих с рабочей средой и подверженных механическим нагрузкам. Ремкомплект, как правило, включает сменные пластины рабочего ротора, уплотнительные кольца и манжеты вала, комплекты сальников. При нарушении условий эксплуатации – применении несоответствующего масла, работе с загрязненной жидкостью или при превышении рабочей температуры – износ пластин и поверхности статора ускоряется. Ресурс уплотнений вала также напрямую зависит от качества монтажа и чистоты масла.

Типичные ошибки при выборе модели

Чтобы избежать проблем при замене или подборе насоса для вашей системы, обратите внимание на следующие распространенные ошибки:

• Ориентация только на присоединительные размеры. Фланцевые или резьбовые соединения могут совпадать, но при этом параметры по давлению и расходу не соответствовать требованиям системы, что ведет к перегрузке или недостаточной производительности.
• Пренебрежение диапазоном температур эксплуатации. Установка насоса пластинчатого 16БГ12-42 в систему, где масло не подогревается и работает при старте в условиях мороза, приведет к ускоренному износу и возможному заклиниванию из-за повышенной вязкости жидкости.
• Несоответствие типа рабочей среды. Использование гидравлических жидкостей на водной основе или синтетических масел, не соответствующих требованиям ТУ 2.053.1342-78, может вызвать разбухание уплотнений, коррозию и падение КПД.

Маркировка и расшифровка условного обозначения

Условное обозначение насоса пластинчатого 16БГ 12-42 формируется согласно установленной заводской системе и содержит информацию о его ключевых характеристиках. Первая цифровая группа в ряде модификаций указывает на подачу со стороны приводного вала в литрах в минуту. Например, «16» соотносится с максимальным значением для данной серии – 17 л/мин при рабочем объеме 12.5 см³. Символы «БГ» обозначают сам тип насоса – пластинчатый. Последующие цифры содержат информацию об исполнении, включая рабочий объем и конструктивные особенности второй секции. Исполнение «УХЛ4» в конце маркировки подтверждает адаптацию к работе в условиях умеренного и холодного климата по 4-й категории размещения по ГОСТ 15150-69. Пластинчатый насос 16БГ 12-42 в стандартной комплектации имеет правое вращение вала.

Чертеж позволяет точно определить все монтажные размеры, расстояния между крепежными отверстиями на фланцах, диаметры резьбовых портов и габарит корпуса, что исключает ошибки при проектировании новой или модернизации существующей насосной группы.

Типичные варианты заказа изделия

Заказы на насос пластинчатый 16БГ 12-42 часто формируются для решения конкретных производственных задач, сопровождаясь технической консультацией.

• Базовый заказ. Одна единица насоса 16БГ12-42 в стандартном исполнении по ТУ 2.053.1342-78 с правым вращением для замены изношенного агрегата на гидропрессе в Москве. Доставка выполняется транспортной компанией в течение 3-5 дней.
• Заказ на партию для модернизации. Несколько насосов пластинчатых 16БГ 12-42 для одновременного обновления гидростанций на нескольких филиалах промышленного предприятия в Казани и Екатеринбурге с согласованием единых сроков поставки.
• Заказ специфического исполнения. Насос пластинчатый 16БГ12-42Л – модификация с левым направлением вращения вала при сохранении всех остальных параметров. Такой вариант запрашивается для прямого привода от электродвигателя с нестандартным вращением.

Доставка и техническая поддержка от поставщика

Наша компания «ГИДРАВЛИКА», выступая официальным поставщиком гидравлического оборудования бренда ГИДРАВЛИК, предлагает насос пластинчатый 16БГ 12-42 с полным комплектом сопроводительной документации и гарантией завода-изготовителя. Мы обеспечиваем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы оказать консультацию по подбору ремкомплектов, совместимости насоса с вашим оборудованием и предоставить сервисную поддержку. Для того чтобы получить подробную информацию, сделать заказ или запросить коммерческое предложение, воспользуйтесь формой обратной связи на сайте или свяжитесь с нами через раздел Контакты.
