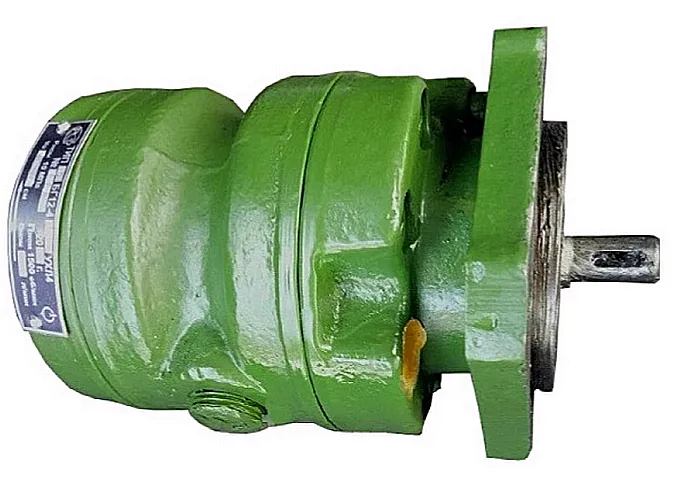

Насос пластинчатый 10БГ 12-41

Описание и назначение

Гидравлический насос 10БГ 12-41 относится к категории объемных роторных насосов двукратного действия и предназначен для преобразования механической энергии в энергию потока рабочей жидкости. Конструкция данного агрегата обеспечивает стабильную подачу минерального масла двумя независимыми потоками в гидроприводы промышленных машин и станков. Модель разработана для работы в системах с постоянным давлением и нерегулируемым расходом.

Насос пластинчатый 10БГ 12-41 функционирует как самостоятельный узел или в составе маслостанций, часто комбинируясь с аксиально-поршневыми агрегатами. Основная задача устройства – обеспечить надежное и точное дозирование рабочей среды в условиях высоких нагрузок. Изготовление по техническим условиям ТУ 2.053.1342-78 гарантирует соответствие строгим промышленным стандартам.

Масса, габариты и код ТН ВЭД для таможенного оформления

Устройство отличается компактностью, что упрощает его монтаж в ограниченных пространствах. Вес насоса составляет 6,4 кг. Агрегат выполнен в климатическом исполнении УХЛ категории 4, что позволяет эксплуатировать его в умеренных и холодных климатических зонах при температуре окружающего воздуха от 0°C до +50°C. Для таможенного декларирования применяется код 8413.50.000 0.

Техник наладчику: "Почему в документации к Насосу пластинчатому 10БГ 12-41 не указана предельная скорость вращения в состоянии стресса?" — "Потому что этот параметр измеряется не в оборотах, а в количестве чашек кофе за смену!"

Технические параметры и рабочие характеристики

Преимущества и особенности эксплуатации

Внедрение Насоса пластинчатого 10БГ 12-41 в производственный цикл дает несколько эксплуатационных выгод.

1. Стабильность давления и расхода. Двухпоточная конструкция обеспечивает независимую подачу масла, что минимизирует пульсации в гидросистеме и повышает точность работы исполнительных механизмов.

2. Увеличенный ресурс работы. Применение износостойких материалов и точная подгонка пластин снижают внутренние потери, продлевая срок службы устройства до 10 000 часов.

3. Универсальность подключения. Стандартные присоединительные размеры и фланцы позволяют интегрировать насос в большинство типовых маслостанций без дополнительных адаптеров.

4. Низкие требования к обслуживанию. Простая конструкция облегчает диагностику и ремонт. Основные сервисные операции сводятся к контролю качества масла и замене уплотнений.

5. Снижение простоев оборудования. Высокая надежность данного гидронасоса минимизирует риск внезапных отказов гидравлического контура, обеспечивая непрерывность технологических процессов.

Принцип действия в составе гидросистемы

Функционирование Насоса пластинчатого 10БГ 12-41 основано на изменении объема рабочих камер, образованных пластинами, ротором и статором. Вращение вала (стандартно правое со стороны привода) приводит к перемещению пластин в радиальных пазах. Под действием центробежных сил пластины прижимаются к поверхности статора, создавая изолированные полости.

На участке всасывания объем камеры увеличивается, создавая разрежение, которое способствует затягиванию минерального масла из гидробака через входной патрубок. При дальнейшем вращении камера перемещается в зону нагнетания, где ее объем уменьшается, что вызывает рост давления и вытеснение рабочей жидкости в напорную линию гидросистемы. Два независимых потока подаются через отдельные выходные каналы, что позволяет обслуживать два гидравлических контура одновременно.

Температурный режим и факторы, влияющие на ресурс

Данная модель рассчитана на непрерывную работу в диапазоне температур рабочей среды от +10°C до +50°C. Рекомендуемая вязкость масла – от 17 до 213 сСт. Для обеспечения заявленного ресурса в 10 000 моточасов критически важна эффективная фильтрация масла. Применение масла с индексом вязкости ниже 90, а также содержание в нем абразивных частиц или воды ускоряет износ пластин и подшипников.

Режим пусков и остановов должен осуществляться плавно, без гидроударов, которые негативно сказываются на состоянии уплотнительных элементов. Соблюдение регламента сервисного обслуживания, включающего замену масляного фильтра и контроль давления в системе, является обязательным условием для долговечной эксплуатации.

Области применения и типовое оборудование

Насос пластинчатый 10БГ 12-41 широко используется в различных отраслях промышленности, где требуется стабильное давление в гидроприводах. Основные сферы применения: металлообработка (токарные, фрезерные станки, прессовое оборудование), подъемно-транспортные механизмы (краны, погрузчики), дорожно-строительная техника (экскаваторы, бульдозеры, асфальтоукладчики), а также производственные линии (прокатные станы, литьевые машины).

Данный агрегат часто выступает в роли подпиточного или вспомогательного насоса в составе гидростанций для систем с замкнутым контуром. Он также применяется для модернизации устаревшего гидравлического оборудования, заменяя менее производительные аналоги.

Комплект для ремонта и типовые заменяемые компоненты

Хотя насос отличается надежностью, в процессе интенсивной эксплуатации могут потребоваться замены отдельных элементов.

Частые ошибки при выборе гидронасоса

Неправильный подбор Насоса пластинчатого 10БГ 12-41 может привести к снижению производительности или преждевременному выходу из строя.

1. Пренебрежение типом рабочей среды. Устройство предназначено для минеральных масел. Использование других жидкостей (например, водомасляных эмульсий) без согласования с производителем недопустимо.

2. Несоответствие параметров системы. Выбор насоса только по присоединительной резьбе, без учета требуемого расхода и давления в контуре, приводит к неэффективной работе или перегрузке двигателя.

3. Игнорирование температурного диапазона. Установка агрегата в среду с температурой, выходящей за рамки 0°C…+50°C, влияет на вязкость масла и может вызвать кавитацию или перегрев.

Расшифровка условного обозначения модели

Шифр 10БГ 12-41 кодирует основные технические и конструктивные особенности изделия.

10 – номинальная подача первого потока, равная 10,5 л/мин.

БГ – базовый тип изделия: пластинчатый гидронасос.

12 – рабочий объем, составляющий 8 см³.

4 – индекс производительности второго потока, также 10,5 л/мин.

1 – климатическое исполнение УХЛ, предназначенное для умеренного и холодного климата.

Отдельная литера Б указывает на категорию размещения 4 по ГОСТ 15150-69.

Параметры для монтажа и проверки совместимости

Перед установкой необходимо сверить присоединительные размеры с параметрами существующего оборудования. Важными являются диаметр вала (22 мм), посадочный диаметр корпуса (80 мм), а также тип и шаг резьбы на патрубках – М16×1,5. Фланцы соответствуют ГОСТ 12815-80. Габариты 240×180×160 мм позволяют оценить необходимое пространство для размещения и проведения технического обслуживания.

Варианты оформления заказа у поставщика

Клиенты могут заказать насос в различных конфигурациях для решения конкретных задач.

Пример 1. Базовая поставка. Стандартный Насос пластинчатый 10БГ 12-41 с правым вращением вала. Подходит для большинства типовых маслостанций, применяемых в машиностроении.

Пример 2. Модификация под особые условия. Изделие с индексом "Л" для левого вращения вала или с уплотнениями, совместимыми со специальными сортами масел. Срок изготовления таких версий обсуждается индивидуально.

Пример 3. Комплексная поставка. Насос в сборе с ремкомплектом (набор пластин, уплотнений) для сервисных центров, занимающихся ремонтом гидравлики. Это минимизирует время простоя оборудования у конечного пользователя.
