Насос ДБГ11-25 и агрегат ДБГ11-25А представляют собой надёжные шестерённые гидромашины, предназначенные для работы в системах с подачей смазочных материалов (лубрикантов) или в качестве источника давления в гидравлических контурах низкого давления. Основной функцией данных изделий является обеспечение стабильной подачи рабочей среды в стационарном оборудовании машиностроительной и металлообрабатывающей отраслей.
Описание и назначение
Насос ДБГ11-25 представляет собой базовую шестерённую гидромашину марки Г11. Модель ДБГ11-25А является агрегатом в сборе, который включает в себя насос Г11 и крепёжное приспособление (лапы для монтажа). Электродвигатель в комплект не входит и подбирается отдельно под требуемые параметры. Устройство относится к нерегулируемым насосам одностороннего вращения с постоянной подачей, что гарантирует простоту конструкции и высокую надёжность.
Основные габариты и код ТН ВЭД
Агрегат ДБГ11-25А имеет компактные размеры, что облегчает его интеграцию в существующие системы. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8413 (насосы для жидкостей).
| Модель |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
| ДБГ11-25А |
535 |
295 |
210 |
47 |
Приходит как-то на склад инженер и просит: «Дайте мне насос ДБГ11-25, только чтобы давление держал как швейцарские часы, а шумел как английский бульдог». Кладовщик, не моргнув глазом, отвечает: «Шумность не гарантируем, но давление, как у насоса ДБГ11-25, будет стабильным – проверено!»

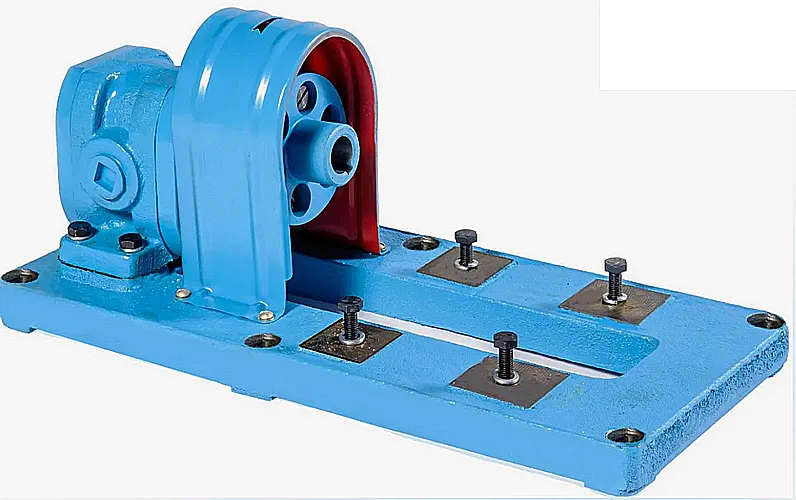

Рис. 1: Внешний вид агрегата насосного ДБГ11-25А с креплением на лапах.

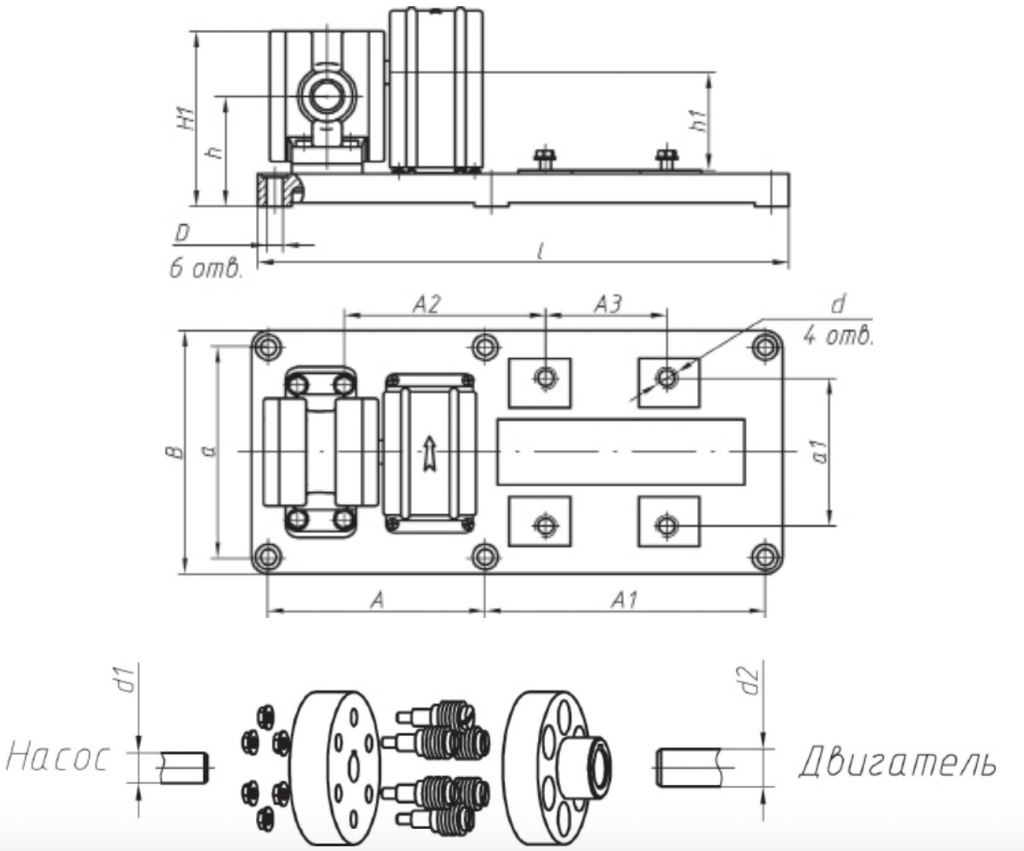

Рис. 2: Схема установки и габаритные размеры насоса ДБГ11-25.
Технические параметры насоса ДБГ11-25 и ДБГ11-25А
Ключевой особенностью данного оборудования является сочетание достаточной производительности и рабочего давления для решения большинства задач по смазке и гидроприводу узлов стационарных станков.
| Параметр |
Значение для ДБГ11-25А |
| Подача (объёмная), м³/ч |
6.3 |
| Номинальная подача, л/мин |
105 |
| Коэффициент подачи, % |
91 |
| Рабочее давление на выходе, кгс/см² (бар) |
25 |
| Мощность потребляемая при номинальном давлении, кВт |
5.5 |
| Тип рабочей среды |
Минеральные масла, лубриканты (индустриальные масла) |
| Тип присоединения |
Фланцевое (уточняется по чертежу) |
Преимущества и особенности эксплуатации
Использование насосов ДБГ11-25 и ДБГ11-25А в ваших системах даёт ряд существенных эксплуатационных преимуществ.
1. Высокая надёжность и увеличение ресурса. Простая конструкция шестерённого насоса минимизирует количество подвижных деталей, что напрямую снижает риск поломок и увеличивает общий срок службы гидросистемы.
2. Стабильность подачи и давления. Нерегулируемая конструкция обеспечивает постоянный расход рабочей жидкости, что критически важно для непрерывных процессов смазки. Стабильность давления на уровне 25 кгс/см² гарантирует корректную работу всех потребителей.
3. Способность работать с вязкими средами. Насос ДБГ11-25 эффективно перекачивает масла повышенной вязкости, что расширяет область его применения, включая системы со специальными смазочными материалами.
4. Удобство монтажа и обслуживания. Агрегат ДБГ11-25А поставляется в готовом к установке виде с крепёжными лапами, что сокращает время интеграции в оборудование.
5. Совместимость с типовым оборудованием. Стандартные присоединительные размеры и параметры насоса ДБГ11-25 позволяют использовать его в качестве замены или модернизации существующих систем на многих предприятиях.
Принцип работы насоса ДБГ11-25 в гидросистеме
Принцип действия основан на работе пары шестерён в замкнутой камере. Приводной двигатель вращает ведущую шестерню, которая передаёт движение ведомой. В зоне всасывания, создаваемой разряжением при отходе зубьев из зацепления, рабочая жидкость (масло) захватывается и перемещается во впадинах между зубьями по периметру корпуса. В зоне нагнетания, при вхождении зубьев в зацепление, жидкость вытесняется в напорную магистраль. Таким образом, насос ДБГ11-25 обеспечивает непрерывный поток среды под давлением, необходимое для работы системы смазки или гидропривода.
Температурный режим и ресурс работы
Рекомендованный температурный диапазон эксплуатации насосов ДБГ11-25 и ДБГ11-25А составляет от +10°C до +60°C для рабочей жидкости. Допускается работа в циклическом режиме с частыми пусками и остановами, однако для продления срока службы рекомендуется минимизировать количество циклов включения.
Факторы, напрямую влияющие на ресурс:
• Качество и чистота масла. Обязательна установка фильтра тонкостью не ниже 25–40 мкм на линии всасывания. Загрязнения ускоряют износ шестерён и подшипников.
• Соблюдение рабочего давления. Превышение давления свыше 25 кгс/см² ведёт к перегрузке узлов и сокращению межсервисного интервала.
• Регулярность сервисного обслуживания. Контроль состояния уплотнений, подтяжка креплений и своевременная замена масла.
Область применения и используемое оборудование
Насосы серии ДБГ11-25 нашли широкое применение в различных отраслях промышленности, где требуется надёжная подача масла или работа гидросистем низкого давления.
• Металлообрабатывающие и деревообрабатывающие станки: системы централизованной смазки шпинделей, направляющих, редукторов.
• Прессовое оборудование: гидравлические системы вспомогательных операций.
• Кузнечно-прессовое оборудование.
• Станки-качалки и другое нефтепромысловое оборудование.
• Стационарные гидростанции (гидроподушки) технологического назначения.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности насоса ДБГ11-25 необходимы периодические замены расходных элементов. Ниже приведены типовые детали, подверженные износу.
| Наименование запчасти |
Причина износа / условия замены |
| Уплотнительные манжеты вала |
Постоянное трение, старение резины, попадание абразива. Проявляется течью по валу. |
| Прокладки корпусные |
Потеря эластичности, механические повреждения при разборке. Приводят к наружной течи. |
| Подшипники качения |
Естественный износ, перегрузки, недостаточная смазка. Признак – повышенный шум и вибрация. |
| Ведущая и ведомая шестерни |
Абразивный износ при работе на загрязнённой жидкости. Снижает производительность насоса. |
Типичные ошибки при подборе насоса ДБГ11-25
• Выбор только по присоединительным размерам. Необходимо в первую очередь сверяться с требуемым расходом (л/мин) и давлением (кгс/см²).
• Игнорирование вязкости рабочей среды. Насос ДБГ11-25 рассчитан на масла, но при использовании особо густых жидкостей требуется проверка по кавитационным характеристикам.
• Неучёт температурного диапазона окружающей среды и жидкости. Работа на холодном, непрогретом масле может привести к перегрузке электропривода.
• Пренебрежение необходимостью фильтрации. Отсутствие фильтра в системе – основная причина преждевременного выхода насоса из строя.
Условное обозначение моделей
ДБГ11-25А:
• ДБГ – Двухшестерёнчатый Блок (или Агрегат) Гидравлический.
• 11 – Условное обозначение типоразмера или модели шестерённого насоса (Г11).
• 25 – Рабочее номинальное давление, кгс/см².
• А – Исполнение «агрегат» (в сборе с крепёжным основанием). Отличие ДБГ11-25А от ДБГ11-25 как раз в наличии лап для монтажа.
Габаритные и присоединительные размеры
Для проверки совместимости насоса ДБГ11-25 с вашим оборудованием необходимо сверить посадочные размеры лап (для модели А), межосевое расстояние отверстий крепления, а также тип, диаметр и расположение присоединительных фланцев (или резьб) на линиях всасывания и нагнетания. Данные параметры указаны на прилагаемых чертежах (Рис. 2).
Примеры заказа
1. Базовая модель насоса: «Насос шестерённый Г11 (база для ДБГ11-25)».
2. Готовый к установке агрегат: «Агрегат насосный ДБГ11-25А в сборе с лапами» – оптимален для быстрого монтажа.
3. Запрос на аналог: При необходимости замены устаревшего насоса можно предоставить наши технические параметры (давление 25 кгс/см², расход 105 л/мин) для подбора подходящей модификации от бренда ГИДРАВЛИК.
Часто задаваемые вопросы (FAQ)
В чём основная разница между насосом ДБГ11-25 и ДБГ11-25А?
Насос ДБГ11-25 – это непосредственно шестерённая гидромашина модели Г11. ДБГ11-25А – это насосный агрегат, который включает в себя тот же насос Г11, но уже смонтированный на специальной плите (крепление на лапах). Агрегат ДБГ11-25А готов к установке на раму или фундамент, что экономит время монтажа.
Какие требования к маслу для насоса ДБГ11-25?
Рекомендованной рабочей средой являются индустриальные масла (минеральные) по ГОСТ или их импортные аналоги с вязкостью в рабочем диапазоне температур. Например, масла типа И-Г-А, И-Г-С с вязкостью 32–68 сСт при 40°C. Обязательно наличие фильтрации не ниже 25 мкм.
Может ли насос ДБГ11-25А работать в неотапливаемом помещении?
Работа при отрицательных температурах возможна только при условии применения масел, сохраняющих текучесть на холоде (зимние или всесезонные), и после предварительного прогрева системы до +10°C и выше. Эксплуатация на загустевшем масле запрещена, так как ведёт к кавитации и поломке.
Возможна ли поставка насоса ДБГ11-25А в модификации с другим типом соединения (резьба вместо фланца)?
Да, возможен подбор аналога или изготовление переходных элементов под конкретные требования заказчика. Для уточнения технического задания и сроков изготовления необходимо связаться с нашими инженерами через сайт https://777-gidra.ru.
