Электродвигатель крановый AMTF 211-6 представляет собой специализированный трехфазный асинхронный двигатель с фазным ротором, разработанный для привода механизмов кранового оборудования, металлургических машин и иных установок, требующих регулировки скорости вращения.
Описание и назначение
Данная модель предназначена для работы в повторно-кратковременных режимах (S3) и обеспечивает надежный пуск и регулировку скорости в широком диапазоне. Основная функция изделия – преобразование электрической энергии в механическую для привода лебедок, тележек, поворотных механизмов кранов. Электродвигатель крановый AMTF 211-6 рассчитан на эксплуатацию в условиях производственных цехов и на открытых площадках под навесом.
Основные параметры и габариты
| Электрические и эксплуатационные характеристики |
| Номинальная мощность | 7.5 кВт |
| Синхронная частота вращения | 1000 об/мин |
| Фактическая частота вращения вала | 925 об/мин |
| Номинальное напряжение питания | 380/220 В, 50 Гц |
| Номинальный ток статора | 20.2/34.9 А |
| Тип ротора | Фазный |
| Напряжение на кольцах ротора | 240 В |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Класс защиты от внешних воздействий | IP54/55 |
| Режим работы | Повторно-кратковременный S3, кратковременный S2 |
| Климатическое исполнение | У1, УХЛ |

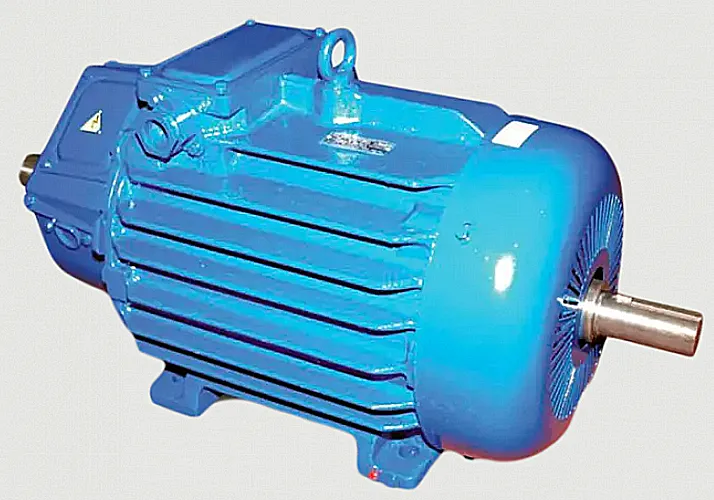

 Вид электродвигателя кранового AMTF 211-6 сбоку. Видны лапы крепления и корпус станины. |  Электродвигатель крановый AMTF 211-6. Вид на клеммную коробку и выводы обмоток статора и ротора. |
Таблица габаритных размеров и массы
| Параметр | Значение |
| Габаритные размеры (ВxДxГ), мм | 378x700x300 |
| Диаметр выходного вала | 40 мм |
| Диаметр установочного фланца (для исполнения IM2001) | 330 мм |
| Размер щеток (ШxВxД) | 8x20x32 мм |
| Масса (ориентировочно) | 90 – 110 кг |
| Код ТН ВЭД | 8501 51 000 0 |
Инженер спрашивает коллегу: «Ты почему электродвигатель крановый AMTF 211-6 на пол в цеху поставил вместо стула?» – «А он класс защиты IP54 имеет, не боится. И режим работы у него S3 – повторно-кратковременный. Вот я и повторюсь ненадолго».
Принцип работы в составе крановой установки
Электродвигатель крановый AMTF 211-6 функционирует как приводной агрегат. На его статор подается трехфазное напряжение 380 В, а в цепь ротора через щеточный узел и контактные кольца включается пуско-регулирующий реостат или современный частотный преобразователь. Это позволяет плавно менять скорость вращения вала и обеспечивать высокий пусковой момент, что критично для крановых операций, связанных с подъемом и точным позиционированием грузов. Асинхронная конструкция с фазным ротором обеспечивает устойчивость к перегрузкам.
Преимущества и особенности эксплуатации
Выбор электродвигателя кранового AMTF 211-6 для модернизации или ремонта оборудования дает пользователю ряд существенных преимуществ.
- Увеличение ресурса работы: надежная конструкция и класс изоляции F обеспечивают длительный срок службы даже в условиях повышенных тепловых нагрузок.
- Снижение эксплуатационных расходов: двигатель адаптирован к повторно-кратковременным режимам кранов, что минимизирует энергопотребление и износ по сравнению с двигателями общего назначения.
- Широкая совместимость: стандартные монтажные исполнения на лапах (IM1001) или лапах с фланцем (IM2001), а также распространенный диаметр вала 40 мм позволяют производить замену без серьезных доработок конструкции.
- Стабильность работы при изменении нагрузки: фазный ротор обеспечивает хорошие регулировочные характеристики и устойчивость к «провалам» скорости при резком изменении момента на валу.
- Защита от условий среды: степень защиты IP54/55 предохраняет активные части от попадания пыли и брызг воды, что актуально для эксплуатации в цехах.
Температурный режим и срок службы
Электродвигатель крановый AMTF 211-6 рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C для исполнения У1. При этом температура нагрева обмоток не должна превышать +155°C (класс F). Ресурс изделия напрямую зависит от соблюдения номинальных режимов работы (S3), качества питающего напряжения и состояния щеточного узла. При своевременном сервисном обслуживании, которое включает проверку состояния щеток, колец, подшипников и чистоту обдува, электродвигатель крановый AMTF 211-6 способен отработать десятки тысяч часов.
Область применения
Данная модель используется в качестве основного или вспомогательного привода на различном оборудовании.
- Мостовые, козловые и консольные краны – для механизмов подъема, передвижения тележки и поворота.
- Металлургическое оборудование – приводы манипуляторов, литейных машин и рольгангов.
- Специализированная грузоподъемная техника – краны-манипуляторы, штабелеры.
- Приводы лебедок и талей в промышленных цехах и на складах.
Состав ремонтного комплекта и часто заменяемые элементы
Для поддержания работоспособности электродвигателя кранового AMTF 211-6 рекомендуется иметь следующий набор запасных частей.
| Наименование элемента | Причина и условия износа |
| Щетки графитовые (комплект) | Естественный износ при работе щеточного узла. Требуют периодической замены в зависимости от интенсивности эксплуатации. |
| Подшипники (опорные) | Выходят из строя при загрязнении смазки, перекосе вала или превышении допустимых радиальных нагрузок. |
| Манжеты и сальники подшипниковых узлов | Потеря эластичности, растрескивание из-за термических и механических воздействий, что ведет к утечке смазки. |
| Кольца ротора (контактные) | Могут подвергаться эрозии или неравномерному износу при работе со сгоревшими щетками или в условиях сильного загрязнения. |
Типичные ошибки при подборе электродвигателя
При выборе замены или нового электродвигателя кранового AMTF 211-6 инженеры часто допускают следующие просчеты.
- Игнорирование режима работы S3. Установка двигателя общего назначения (S1) на кран приводит к его перегреву и быстрому выходу из строя.
- Несоответствие способа монтажа. Неверный выбор между исполнением на лапах IM1001 и комбинированным IM2001 (лапы+фланец) ведет к сложностям с установкой.
- Неучет напряжения и схемы соединения обмоток. Подача несоответствующего напряжения (например, 220В при схеме "звезда" и т.п.) приводит к некорректной работе или повреждению.
- Пренебрежение проверкой состояния щеточного узла при вводе в эксплуатацию после длительного хранения.
Расшифровка условного обозначения и примеры заказа
AMTF 211-6: «АМТ» – серия асинхронных двигателей с фазным ротором для кранов; «F» – класс изоляции обмоток F; «2» – габарит (условный номер); «11» – длина сердечника статора; «6» – число полюсов (соответствует синхронной частоте 1000 об/мин).
Примеры оформления заказа на сайте 777-gidra.ru:
- Базовая модель: Электродвигатель крановый AMTF 211-6, 7.5 кВт, 380В, IM1001.
- Модификация с фланцем: Электродвигатель крановый AMTF 211-6, 7.5 кВт, 380В, IM2001.
- Модификация под другое напряжение: Электродвигатель крановый AMTF 211-6, 7.5 кВт, 220/380В, IM1001.

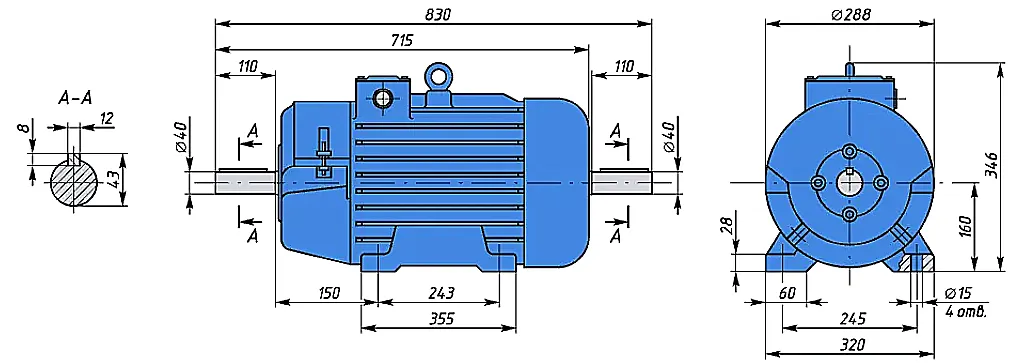

Габаритные и присоединительные размеры
Для проверки совместимости электродвигателя кранового AMTF 211-6 с существующей установкой необходимо сверить посадочные размеры. Ключевыми являются межосевое расстояние лап, диаметр и длина выходного конца вала (40 мм), а для фланцевого исполнения – диаметр фланца и расположение крепежных отверстий. Рекомендуется также учитывать габаритную длину 700 мм для оценки свободного пространства.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию по напряжению и типу монтажа?
Основные параметры для выбора: сетевое напряжение (стандартно 380В, 50 Гц), схема соединения обмоток («звезда»/«треугольник»), способ монтажа (на лапах IM1001 или лапах с фланцем IM2001) и климатическое исполнение (У1 для умеренного климата, УХЛ – для холодного). Уточните эти данные на шильдике заменяемого двигателя.
Какие сроки поставки и доставки по России?
Доставка осуществляется транспортными компаниями во все регионы РФ. Точные сроки и стоимость доставки уточняйте при оформлении заказа.
Каковы условия эксплуатации при низких температурах?
При исполнении У1 допустимая температура окружающей среды составляет -40°C. Перед пуском в мороз необходимо убедиться, что подшипники заполнены морозостойкой смазкой, а обмотки не имеют конденсата. Эксплуатация на открытых площадках без укрытия не рекомендуется из-за прямого воздействия осадков, несмотря на класс защиты IP54/55.
Возможна ли замена на аналог другой серии?
Да, возможна. Для корректного подбора современного аналога необходимо знать все электрические параметры (мощность 7.5 кВт, ток, скорость), режим работы (S3), монтажные размеры и условия эксплуатации. Специалисты компании ГИДРАВЛИКА, официального поставщика бренда ГИДРАВЛИК, окажут консультацию и помогут подобрать совместимый двигатель.
Заключение
Электродвигатель крановый AMTF 211-6 – проверенное решение для модернизации и ремонта грузоподъемной техники российского производства. При выборе данного изделия вы получаете агрегат, рассчитанный на тяжелые условия работы с переменной нагрузкой. Компания ГИДРАВЛИКА осуществляет поставки продукции бренда ГИДРАВЛИК, включая электродвигатель крановый AMTF 211-6, по всей территории России и в страны СНГ. Мы предоставляем техническую поддержку в подборе и консультации по совместимости с вашим оборудованием. Для уточнения деталей заказа, стоимости и сроков доставки оставьте заявку через сайт или свяжитесь с нами по контактам, указанным в разделе Контакты.
