Серия электромагнитов ЭМ 25 представляет собой надежные и компактные управляющие узлы, предназначенные для работы в составе гидравлических распределителей направляющего действия с условным проходом Ду10 мм. Эти устройства являются ключевым элементом дистанционного или автоматического управления потоком рабочей жидкости в гидросистемах мобильной и стационарной техники.
Основные технические параметры серии ЭМ 25
Электромагнит ЭМ 25 характеризуется высоким быстродействием и стабильным тяговым усилием, что обеспечивает четкую работу управляемого распределителя. Конструкция устройства проста и технологична, что положительно сказывается на его стоимости и ремонтопригодности. В зависимости от исполнения, выводы питания катушки могут быть реализованы различными способами для удобства монтажа в различных условиях.
Вес, габариты и условный код
Масса стандартного электромагнита ЭМ 25 составляет 1,47 кг. Габаритные размеры (без учета соединителя) типовые для данного габарита. Основное исполнение предназначено для установки на распределители серий ВЕ10 и 1РЕ10, имеющие соответствующий интерфейс. Код ТН ВЭД для электромагнитов данного типа обычно относится к группе 8501, которая включает электромагниты, постоянные магниты и электромагнитные устройства.
| Параметр | Значение |
|---|
| Масса, кг | 1,47 |
| Условный проход распределителя | Ду=10 мм |
| Климатическое исполнение | У3; Т3; УХЛ4; ХЛ1 |
| Степень защиты | IP54 |
| Код ТН ВЭД (примерный) | 8501 XX XXX X |
Таблица технических характеристик электромагнита ЭМ 25
При выборе электромагнита для замены или комплектации гидрораспределителя важно свериться с паспортными данными. Ниже приведены основные технические характеристики серии ЭМ 25.
| Наименование параметра |
Значение параметра |
| Номинальное тяговое усилие |
90,0 Н |
| Ход якоря (номинальный / холостой) |
3,5 мм / не менее 4,0 мм |
| Время срабатывания / возврата (макс.) |
0,094 с / 0,07 с |
| Номинальная частота включений |
15 000 вкл./час |
| Потребляемая мощность |
42,0 Вт |
| Относительная продолжительность включения (ПВ) |
100% (40%) |
| Тип питания катушки |
Постоянный ток (DC) 12 В |
| Тип рабочей среды (для распределителя) |
Минеральные и синтетические масла, эмульсии |
| Тип присоединения |
Фланцевое, под распределитель Ду10 |
| Масса устройства |
1,47 кг |
Принцип работы и конструкция
Электромагнит ЭМ 25 представляет собой соленоид одностороннего действия толкающего типа. При подаче питающего напряжения 12 В постоянного тока на катушку электромагнита создается магнитное поле, которое притягивает подвижный якорь (сердечник). Якорь, преодолевая усилие возвратной пружины и внешнее сопротивление, совершает рабочий ход (около 3,5 мм). Этот ход через толкатель напрямую воздействует на золотник (или иной исполнительный орган) гидравлического распределителя, перемещая его и тем самым переключая поток рабочей жидкости. При снятии напряжения магнитное поле исчезает, и возвратная пружина перемещает якорь в исходное положение, приводя распределитель в нейтральную позицию.
Температурный режим работы и ресурс
Серия ЭМ 25 рассчитана на работу в широком диапазоне температур окружающей среды в соответствии с климатическими исполнениями УХЛ4 и ХЛ1. Исполнение ХЛ1 гарантирует работоспособность при температурах до -40°C, что критически важно для техники, эксплуатируемой в северных регионах России. Ресурс устройства определяется в первую очередь долговечностью обмотки катушки и износом подвижных частей. При соблюдении условий эксплуатации (номинальное напряжение, допустимая частота включений, чистота рабочей среды) ресурс электромагнита исчисляется сотнями тысяч циклов.
Загадка: Что такое: с виду простая железяка, в душе – лирика. Прикажешь – толкает золотник, а без команды – лежит бруском?
Ответ: Электромагнит ЭМ 25. Без электричества он всего лишь кусок металла, но стоит подать на него двенадцать вольт – и он превращается в усердного работника, приводя в действие гидравлику.
Область применения
Благодаря своей универсальности и надежности, электромагниты серии ЭМ 25 нашли применение в гидравлических системах самого широкого спектра оборудования российского производства и зарубежных аналогов. Наиболее часто они используются на:
- Дорожно-строительной технике: автогрейдеры, катки, асфальтоукладчики.
- Сельскохозяйственных машинах: тракторы, комбайны, погрузчики.
- Промышленном оборудовании: станки с ЧПУ, прессы, технологические линии.
- Коммунальной технике: мусоровозы, снегоуборочные машины.
Электромагнит ЭМ 25 предназначен для работы в паре с распределителями типа ВЕ10 и 1РЕ10, которые являются одним из наиболее распространенных стандартов в отечественной гидравлике.
Ремонт и запчасти
Конструкция электромагнита ЭМ 25 модульная и допускает ремонт. Основные компоненты, которые могут выйти из строя:
- Катушка (обмотка) – при перегорании или межвитковом замыкании.
- Якорь (сердечник) – возможен износ рабочих поверхностей.
- Возвратная пружина – может потерять упругость или сломаться.
- Гибкий вывод или электрический соединитель – механические повреждения.
- Уплотнительные элементы.
В полевых условиях чаще всего возможна замена всего электромагнита в сборе. Однако, при наличии времени и инструмента, возможна перемотка катушки или замена пружины. Для этого специалисту потребуется техническая документация от производителя.
Структура условного обозначения (шифра)
Расшифровка номера модели, например, ЭМ25-72412:
| Позиция | Значение | Расшифровка |
|---|
| ЭМ | Электромагнит | Серия устройства |
| 25 | 25 | Габаритный номер |
| 7 | 7 | Номер разработки (конструктивное исполнение) |
| 2 | 2 | Род тока (2 – постоянный) |
| 4 | 4 | Тип действия (4 – одностороннего, толкающий) |
| 1 | 1 | Режим ПВ (1 – 100% (40%)) |
| 2 | 2 | Исполнение выводов (2 – соединитель СЭ11) |
| 54 | IP54 | Степень защиты (от пыли и брызг) |
| УХЛ4 | УХЛ4 | Климатическое исполнение |
Габаритные и присоединительные размеры

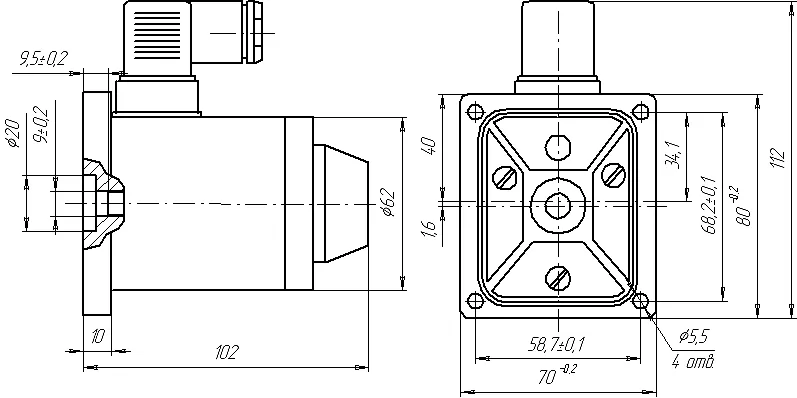

Ниже приведено изображение с габаритами электромагнита ЭМ 25 с выводом через электрический соединитель типа СЭ11-19.
Габаритный чертеж электромагнита ЭМ 25 с соединителем СЭ11-19, вид сбоку. Показаны все монтажные и присоединительные размеры для установки на распределитель.
Примеры типовых заказов
Наиболее востребованные модели серии ЭМ 25 со склада в Екатеринбурге:
- ЭМ25-70412 УХЛ4 – Электромагнит постоянного тока (12В) с гибким выводом, ПВ=100%, для распределителей ВЕ10. Часто используется в промышленном оборудовании.
- ЭМ25-72412 УХЛ4 – Электромагнит постоянного тока (12В) с соединителем СЭ11, ПВ=100%. Предпочтителен для мобильной техники из-за удобства подключения.
Все изделия соответствуют требованиям ТУ3428-009-00213575-98. Для заказа вы можете оправить заявку нашему менеджеру, указав точное условное обозначение или параметры требуемого устройства.
Работа в экстремальных и сложных условиях
Электромагниты ЭМ 25 в исполнениях ХЛ1 и УХЛ4 способны работать при экстремально низких температурах до -40°C, что подтверждается соответствующими испытаниями. Это делает их пригодными для эксплуатации в условиях Крайнего Севера и Сибири. Устройства совместимы со всеми типами гидравлических масел, применяемых в России и странах СНГ, включая масла по ГОСТ (индустриальные И-Г-А, турбинные и т.п.). Прочная конструкция и высокая степень защиты IP54 позволяют использовать электромагнит ЭМ 25 в условиях повышенной запыленности и влажности.
Мы осуществляем поставки электромагнитов серии ЭМ 25 по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все оборудование поставляется напрямую от производителя и проверенных поставщиков, что гарантирует его качество и соответствие заявленным характеристикам.
