Гидроклапаны обратные серии КОЛ – широко распространенная линейка устройств, предназначенных для обеспечения однонаправленного потока рабочей жидкости в гидравлических системах машин и промышленного оборудования. Данные гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные отличаются высокой надежностью, простотой конструкции и способностью работать при высоком рабочем давлении до 32 МПа. Эти клапаны являются незаменимым компонентом в контурах объемного гидропривода, где требуется предотвратить обратный поток жидкости, защитить насосы и гидродвигатели или удерживать давление в определенных участках системы. Надежные гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные производятся с учетом требований российских стандартов и отлично зарекомендовали себя в суровых условиях эксплуатации на предприятиях по всей стране.
Описание и назначение серии клапанов КОЛ
Серия гидроклапанов обратных КОЛ включает три основных типоразмера, отличающихся условным проходом (Ду) и, соответственно, производительностью: КОЛ103 с Ду 10 мм, КОЛ203 с Ду 20 мм и КОЛ323 с Ду 32 мм. Основное назначение этих устройств – пропуск рабочей жидкости (минерального масла) в одном направлении и автоматическое блокирование потока при попытке его реверса. Такая функция критически важна для защиты насосных агрегатов от гидроударов, для удержания гидроцилиндров в заданном положении под нагрузкой и для организации сложных разветвленных гидросхем. Гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные относятся к линейному типу, то есть встраиваются непосредственно в трубопроводную магистраль. Их конструкция рассчитана на долговременную работу в составе гидросистем станков, прессов, металлообрабатывающих центров, дорожно-строительной и сельскохозяйственной техники.
Краткие данные по весу, габаритам и коду ТН ВЭД
Модельный ряд клапанов серии КОЛ охватывает широкий диапазон габаритных размеров и масс, что напрямую связано с их пропускной способностью. Сводные данные по основным параметрам представлены в таблице ниже.
В соответствии с товарной номенклатурой внешнеэкономической деятельности (ТН ВЭД ЕАЭС), гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные классифицируются под кодом 8481 20 000 0 – «Клапаны обратные».
Модель серии (базовая) |
Условный проход (Ду), мм |
Масса, кг (диапазон) |
Габаритная длина (L), мм (диапазон) |
Присоединительный размер |
КОЛ103 |
10 |
0.47 |
78 - 95 |
М22х1,5 или К1/2" |
КОЛ203 |
20 |
1.04 |
106 - 125 |
М33х2 или К1" |
КОЛ323 |
32 |
2.6 |
135 - 150 |
М48х2 или К1 1/2" |
Технические параметры и характеристики
В таблице представлены ключевые эксплуатационные параметры всех модификаций клапанов серии КОЛ. Обратите внимание на различное давление открывания, которое позволяет подобрать устройство под конкретные требования гидросистемы по чувствительности.
Обозначение модели |
Условный проход, мм |
Расход жидкости (производительность), л/мин |
Номинальное рабочее давление, МПа |
Тип присоединения |
Давление открывания (начальное поджатие), МПа |
Масса, кг |
КОЛ103-10 |
10 |
32 |
32 |
М22х1,5 |
0,03 |
0,47 |
КОЛ103-11 |
0,05 |
КОЛ103-12 |
0,15 |
КОЛ103-13 |
0,3 |
КОЛ203-10 |
20 |
125 |
32 |
М33х2 |
0,03 |
1,04 |
КОЛ203-11 |
0,05 |
КОЛ203-12 |
0,15 |
КОЛ203-13 |
0,3 |
КОЛ323-10 |
32 |
320 |
32 |
М48х2 |
0,03 |
2,6 |
КОЛ323-11 |
0,05 |
КОЛ323-12 |
0,15 |
КОЛ323-13 |
0,3 |
КОЛ103-20 |
10 |
32 |
32 |
К1/2" |
0,03 |
0,47 |
КОЛ103-21 |
0,05 |
КОЛ103-22 |
0,15 |
КОЛ103-23 |
0,3 |
КОЛ203-20 |
20 |
125 |
32 |
К1" |
0,03 |
1,04 |
КОЛ203-21 |
0,05 |
КОЛ203-22 |
0,15 |
КОЛ203-23 |
0,3 |
КОЛ323-20 |
32 |
320 |
32 |
К11/2" |
0,03 |
2,6 |
КОЛ323-21 |
0,05 |
КОЛ323-22 |
0,15 |
КОЛ323-23 |
0,3 |

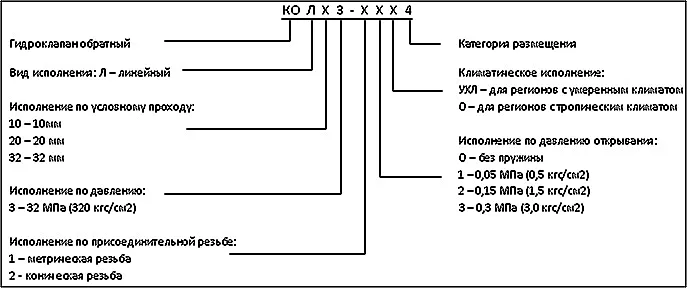

Условное обозначение и расшифровка модели
Маркировка клапанов серии КОЛ несет в себе всю необходимую информацию для его идентификации и заказа. Рассмотрим ее структуру на примере модели КОЛ203-12:
- КОЛ – тип изделия: Клапан Обратный Линейный.
- 2 – условный проход: цифра 2 соответствует Ду 20 мм. Соответственно, 1 – это Ду 10 мм, 3 – Ду 32 мм.
- 03 – конструктивное исполнение корпуса и тип присоединения. 03 – резьба метрическая, 20 – резьба трубная коническая (К).
- -12 – номер исполнения по давлению открывания (начальному поджатию пружины):
-10 = 0,03 МПа, -11 = 0,05 МПа, -12 = 0,15 МПа, -13 = 0,3 МПа.
Таким образом, для надежного функционирования вашей гидросистемы вы можете точно подобрать необходимые гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные, опираясь на их условное обозначение. Все клапаны производятся под контролем бренда ГИДРАВЛИКА.
Принцип работы клапанов серии КОЛ
Конструктивно гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные представляют собой корпус с осевыми каналами, внутри которого на седле установлен подпружиненный запорный элемент (золотник конической формы). В исходном состоянии пружина прижимает золотник к седлу, перекрывая проход жидкости. При подаче потока жидкости с входной стороны (канал P) давление преодолевает усилие пружины и вес золотника, клапан открывается, и жидкость свободно проходит к выходному каналу (A). При попытке обратного потока (из канала A в канал P) давление жидкости действует на золотник с противоположной стороны, дополнительно прижимая его к седлу и надежно блокируя проход. Таким образом, принцип работы основан на автоматическом действии подпружиненного золотника, управляемого давлением рабочей среды. Простота этого решения гарантирует высокую надежность и быстродействие.
Рис.1 Принципиальная схема подключения гидроклапана обратного типа КОЛ в гидравлическом контуре.
Устройство и основные компоненты
Разберем внутреннее устройство клапана, которое является типовым для всей серии и обеспечивает описанный принцип действия.
Рис. 2 Устройство обратного гидроклапана серии КОЛ: 1 - корпус, 2 - стопорное кольцо, 3 - опорная шайба, 4 - пружина, 5 - золотник (клапан), 6 - входной канал (P), 7 - выходной канал (A).
- Корпус (1) – стальной, является основой клапана, содержит резьбовые порты для подключения и внутреннее седло.
- Стопорное кольцо (2) – фиксирует все внутренние компоненты в корпусе.
- Опорная шайба (3) – служит упором для пружины.
- Пружина (4) – создает начальное усилие поджатия золотника, определяющее давление открывания клапана.
- Золотник (клапан) (5) – запорный элемент конической формы, непосредственно перекрывающий поток.
- Входной канал (6) – маркируется как P (Pressure).
- Выходной канал (7) – маркируется как A (Actuator).
Такая модульная конструкция не только обеспечивает надежность, но и упрощает техническое обслуживание и ремонт.
Температурный режим работы и срок службы
Штатный температурный диапазон работы гидроклапанов КОЛ103, КОЛ203, КОЛ323 обратных с минеральными маслами составляет от +10 до +70 °C для рабочей жидкости. Температура окружающей среды может находиться в пределах от +1 до +55 °C. Такие параметры покрывают большинство промышленных применений. Рабочая жидкость должна иметь кинематическую вязкость от 10 до 400 сСт (мм²/с) и номинальную тонкость фильтрации не грубее 25 мкм. При соблюдении этих условий, а также при отсутствии кавитации и гидроударов, срок службы клапанов серии КОЛ составляет многие годы. Качественные материалы и термообработка ответственных деталей (золотник, седло) обеспечивают высокую износостойкость и устойчивость к заеданию.
Работа в экстремальных условиях и совместимость
Для особых случаев эксплуатации возможна поставка клапанов в исполнении, адаптированном для низких температур (до -40°C) с применением специальных материалов уплотнений и масел. Гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные полностью совместимы с отечественными минеральными маслами, соответствующими ГОСТ, такими как И-Г-А, И-Г-С, ВМГЗ и их аналогами. Простая и продуманная конструкция позволяет проводить ремонт или замену изношенных компонентов даже в полевых условиях, располагая минимальным набором инструментов. Это критически важно для мобильной техники, работающей в удаленных районах.
Гидравлическая загадка: Он всегда идет только в одну сторону, не глядя на давление и сопротивление. Кто он?
Ответ: Гидроклапан обратный КОЛ! А если серьезно, то инженеры шутят: «Хочешь сделать обратный гидроклапан счастливым? Не пытайся пустить поток в другую сторону!».
Область применения и совместимое оборудование
Благодаря своей универсальности, гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные находят применение в самых разных отраслях промышленности. Их основное назначение – интеграция в гидравлические системы, где требуется обеспечить однонаправленный поток:
- Металлообрабатывающее оборудование: Станки токарные, фрезерные, сверлильные, гидропрессы, гильотинные ножницы.
- Дорожно-строительная и спецтехника: Экскаваторы, бульдозеры, автогрейдеры, автокраны, манипуляторы.
- Сельскохозяйственные машины: Комбайны, тракторы, пресс-подборщики.
- Нефтегазовая отрасль: Буровые установки, станки-качалки.
- Промышленные гидростанции и стенды.
Эти клапаны могут устанавливаться в напорных, сливных и дренажных линиях, выполняя функции защиты насосов от обратного потока при остановке, удержания нагрузки на гидроцилиндрах и организации логики работы сложных гидравлических контуров.
Состав ремонтного комплекта и часто заменяемые детали
Конструкция клапана является ремонтопригодной. Наиболее подвержены износу в процессе длительной эксплуатации следующие детали, которые можно заменить:
- Золотник (клапан) (5) – изнашивается по уплотнительной конической поверхности.
- Пружина (4) – может потерять упругость, что приведет к изменению давления открывания.
- Стопорное кольцо (2) – при частых разборках.
- Уплотнительные элементы (не показаны на схеме, но могут присутствовать в некоторых исполнениях для внешней герметичности).
Рекомендуется иметь на складе запасные золотники и пружины для используемых типоразмеров клапанов. По вопросам приобретения ремкомплектов обращайтесь к специалистам ГИДРАВЛИКА через сайт 777-gidra.ru.

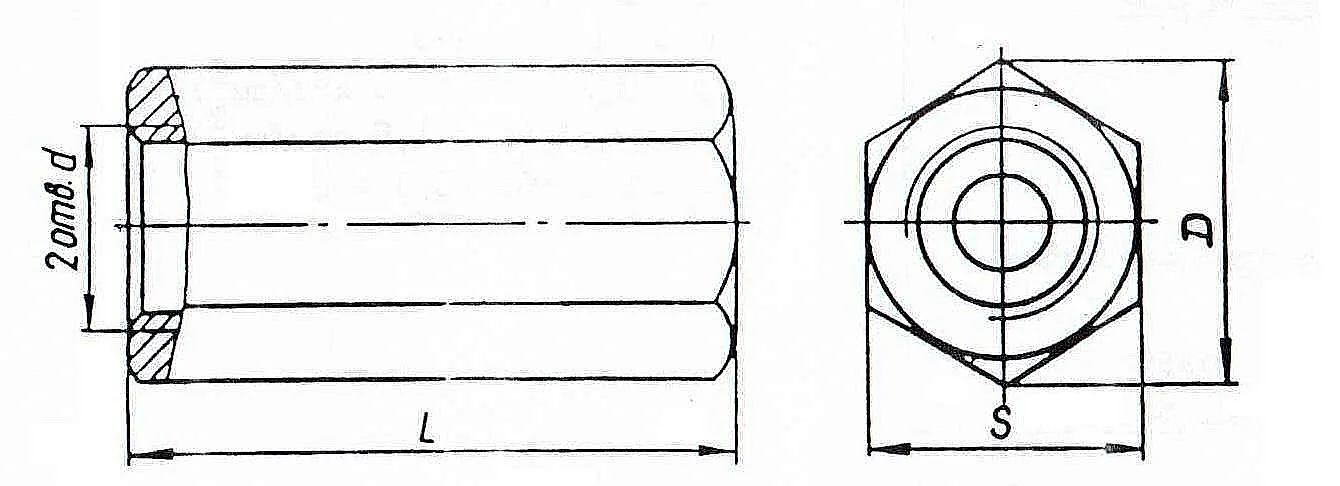

Габаритные и присоединительные размеры
Для корректного монтажа клапанов в гидросистему необходимо учитывать их габариты и тип присоединения. В таблице приведены ключевые размеры для всех трех типоразмеров серии КОЛ. Помните, что длина (L) варьируется в зависимости от типа резьбы (метрическая или трубная коническая).
Модель (пример для исполнения) |
Длина L, мм |
Ширина корпуса S, мм |
Наружный диаметр D, мм |
Присоединительная резьба (d) |
КОЛ103-1X (метрич.) |
78 |
30 |
34,6 |
М 22х1,5 |
КОЛ103-2X (трубн.) |
95 |
К 1/2" (конич.) |
КОЛ203-1X (метрич.) |
106 |
46 |
53,1 |
М 33х2 |
КОЛ203-2X (трубн.) |
125 |
К 1" (конич.) |
КОЛ323-1X (метрич.) |
135 |
65 |
75 |
М 48х2 |
КОЛ323-2X (трубн.) |
150 |
К 1 1/2" (конич.) |
Перед установкой убедитесь в наличии подходящего монтажного пространства и необходимого инструмента для затяжки резьбовых соединений с рекомендуемым моментом.
Примеры заказа популярных моделей
- Для замены в системе станка с давлением открывания 0,05 МПа и трубной резьбой 1/2": КОЛ103-21.
- Для контура мобильной техники с высоким расходом и метрическим подключением, давление открывания 0,15 МПа: КОЛ203-12.
- Для магистрали высокой производительности, требующей минимального подпора для открытия (0,03 МПа) с трубной резьбой 1 1/2": КОЛ323-20.
Для оформления заказа или получения консультации по подбору подходящих гидроклапанов КОЛ103, КОЛ203, КОЛ323 обратных, воспользуйтесь формой обратной связи на сайте «Заказать» или свяжитесь с нами через раздел Контакты.
Доставка по России
Мы осуществляем поставки клапанов и другой гидравлической продукции по всей территории Российской Федерации. Доставка доступна в любой регион, включая ключевые промышленные центры: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск, Пермь, Воронеж, Волгоград и многие другие города. Сроки и стоимость доставки рассчитываются индивидуально в зависимости от адреса и выбранного способа транспортировки.
Производство и гарантия качества
Предлагаемые гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные поставляются под брендом ГИДРАВЛИКА из Екатеринбурга. Мы гарантируем соответствие продукции заявленным техническим характеристикам, надежность конструкции и качество изготовления всех деталей. Наши специалисты готовы оказать техническую поддержку при подборе, монтаже и эксплуатации клапанов, обеспечивая бесперебойную работу вашего гидравлического оборудования.
