Гидрораспределитель ВММ16, 1РММ16 (Ду=16мм) ручной

Гидрораспределители ВММ16 и 1РММ16 представляют собой серию надежных гидравлических аппаратов ручного управления с золотниковой системой и условным проходом 16 мм. Они являются базовыми элементами для построения систем управления исполнительными механизмами в составе гидроприводов стационарного промышленного оборудования. Основная область применения данных распределителей – изменение направления, пуск и остановка потока минерального масла в силовых гидравлических контурах металлообрабатывающих станков, прессов, кузнечно-штамповочного и другого технологического оборудования.

Описание и назначение серии ВММ16/1РММ16

Гидрораспределитель ВММ16 (также известный как 1РММ16) предназначен для установки в напорную или сливную магистраль гидросистемы. Благодаря своей конструкции, он обеспечивает надежное переключение потоков рабочей жидкости под высоким давлением. Модель с условным проходом 16 мм оптимизирована для работы со средним расходом, что делает ее универсальным решением для множества типов стационарных машин. Использование гидрораспределителя ВММ16 позволяет реализовать простое и интуитивно понятное ручное управление гидроцилиндрами или гидромоторами, например, для зажима, подъема, поворота или перемещения рабочих органов станка.

Ключевой особенностью является совместимость с широким спектром минеральных масел, включая отечественные, выпускаемые по ГОСТ. Это обеспечивает беспроблемную интеграцию в существующие гидросистемы российских предприятий.

Габариты, вес и код ТН ВЭД

Все модификации гидрораспределителей серии ВММ16 имеют единые присоединительные размеры и типоисполнение корпуса. Основные габаритные и весовые параметры серии представлены в таблице ниже. Данные устройства классифицируются под кодом ТН ВЭД 8412.29.000.9 (Гидравлические силовые установки и двигатели, прочие).

Технические характеристики гидрораспределителей

Технические параметры распределителя гидравлического ВММ16 обеспечивают его стабильную работу в условиях стандартных промышленных нагрузок. Ниже приведены ключевые эксплуатационные характеристики.

Принцип работы и конструкция

Принцип действия гидрораспределителя ВММ16 основан на осевом перемещении золотника (плунжера) внутри расточки корпуса. Ручное управление осуществляется через рычажный механизм, связанный с золотником. При перемещении рукояти золотник смещается из нейтрального положения, открывая или закрывая каналы, соединяющие полости давления (P), бака (T) и рабочих линий (A, B). Конструктивно аппарат выполнен в литом корпусе, что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Простота конструкции является залогом долговечности и ремонтопригодности. Установка надежного распределителя 1РММ16 – это гарантия точного управления гидравликой вашего станка.

Гидравлическая загадка: Он золотником управляет, поток масла направляет. Ручка есть, но не для двери. Кто он? Ответ: Конечно же, наш герой — гидрораспределитель ВММ16! С ним любая задача по переключению потоков становится простой, как дважды два.

Температурный режим, срок службы и экстремальные условия

Гидрораспределитель ВММ16 рассчитан на эксплуатацию в широком температурном диапазоне окружающей среды: от -40°C до +50°C. Рабочая жидкость (масло) должна иметь температуру от +10°C до +60°C для обеспечения нормативной вязкости и смазывающих свойств. Срок службы аппарата при соблюдении условий эксплуатации, чистоты рабочей жидкости и своевременном техническом обслуживании составляет не менее 8-10 лет. Устройство адаптировано для работы с отечественными маслами по ГОСТ (И-20А, И-30А, ВМГЗ и т.п.). Конструктивное исполнение УХЛ4 (для умеренного климата) и использование специальных материалов в уплотнениях позволяют аппарату работать в неотапливаемых цехах зимой. Простота разборки обеспечивает возможность ремонта и замены уплотнений даже в полевых или цеховых условиях силами квалифицированного персонала.

Область применения и совместимое оборудование

Ручной гидрораспределитель ВММ16 находит применение везде, где требуется надежное и простое распределение гидравлических потоков в системах с давлением до 32 МПа. Основные сферы использования:

• Металлообрабатывающие станки (токарные, фрезерные, сверлильные) – для управления зажимными патронами, перемещения суппортов, блокировки механизмов.
• Гидравлические прессы (гибочные, штамповочные, вырубные) – управление ползуном или вспомогательными цилиндрами.
• Кузнечно-прессовое оборудование.
• Подъемно-транспортные устройства (стационарные подъемники, кантователи).
• Испытательные стенды и стенды для гидравлики.
• В качестве вспомогательного или аварийного распределителя в сложных гидросистемах.

Состав ремонтного комплекта и часто заменяемые части

Большинство отказов в работе связаны с естественным износом уплотнительных элементов. Для восстановления работоспособности распределителя ВММ16 чаще всего требуются следующие запасные части:

Полный ремонтный комплект обычно включает все необходимые уплотнения для одной единицы аппарата.

Условное обозначение (шифр) моделей серии

Структура условного обозначения гидрораспределителя ВММ16 содержит всю необходимую информацию для его однозначной идентификации и заказа:

ВММ – тип устройства (гидрораспределитель золотниковый).
16 – условный проход, мм (Ду=16).
ХХ – позиция для обозначения гидравлической схемы (например, .44).
Ф – обозначение исполнения с фиксацией золотника в крайних положениях (отсутствует в базовом исполнении без фиксации).
УХЛ4 – климатическое исполнение (для районов с умеренным климатом).

Пример расшифровки: ВММ16.44 УХЛ4 – гидрораспределитель типа ВММ с условным проходом 16 мм, с гидросхемой .44 (например, 4/3), для умеренного климата, без фиксации.

Габаритные и присоединительные размеры

Для корректного монтажа гидрораспределителя 1РММ16 необходимо руководствоваться габаритным чертежом. Основные монтажные размеры стандартизированы.

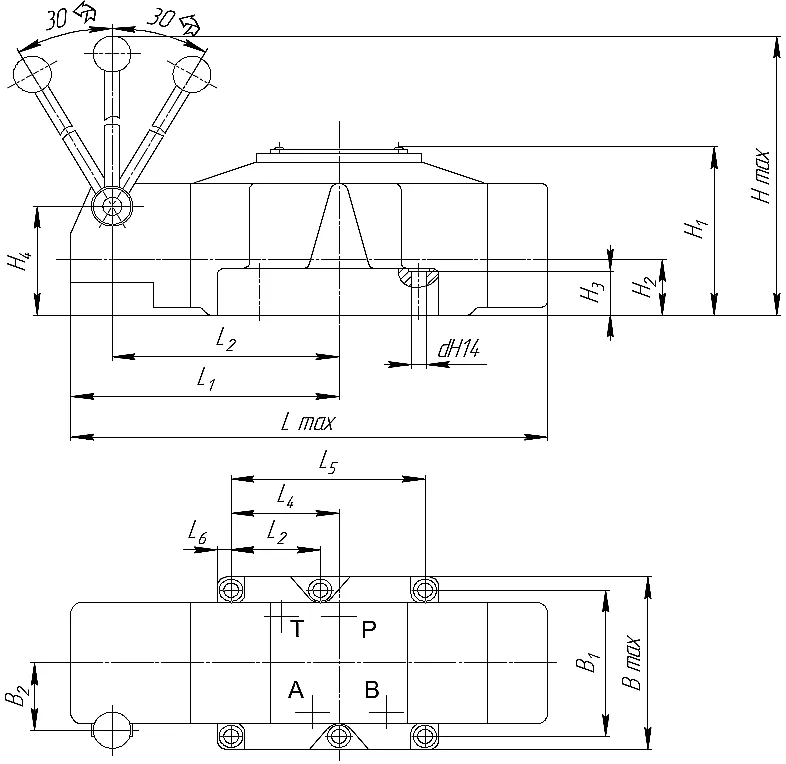

Чертеж гидрораспределителя ВММ16 с указанием всех габаритных и присоединительных размеров.

Примеры оформления заказа серии ВММ16

Для заказа необходимо указать полное условное обозначение в соответствии с требуемой гидросхемой и исполнением. Примеры заказа:

• Гидрораспределитель ВММ16.44-ПППК УХЛ4 – для управления гидроцилиндром двустороннего действия с закрытым в нейтрали баком.
• Гидрораспределитель 1РММ16.33 УХЛ4 – альтернативное обозначение аппарата с трехпозиционным золотником.
• Насосная станция с распределителем ВММ16 – при заказе готового гидравлического агрегата.

Уточнить наличие, стоимость и получить консультацию по подбору можно в отделе продаж ГИДРАВЛИКА или по телефону. Оформить заявку можно также через попап-форму на сайте.

Надежные поставки по всей России

Компания ГИДРАВЛИКА осуществляет прямые поставки гидрораспределителей серии ВММ16 и 1РММ16 со склада в Екатеринбурге. Мы гарантируем качество продукции, соответствующее техническим условиям (ТУ). Доставка осуществляется во все регионы РФ надежными транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или почтой России. Отгрузка производится в кратчайшие сроки после согласования заказа. География наших поставок охватывает Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Уфу, Красноярск, Пермь, Воронеж и многие другие города. Выбирая гидрораспределитель ВММ16 у нас, вы выбираете надежного партнера с быстрой логистикой и технической поддержкой.
