Гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) золотниковые

Технические характеристики гидрораспределителей ВЕ6

Описание и назначение гидрораспределителя ВЕ 6

Распределитель ВЕ6 1РЕ6 - предназначен для электрического управления направлением потока рабочей жидкости исполнительных органов гидроприводов, изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин. Гидрораспределитель золотниковый с электронным управлением применяется в  – станках, прессах, системах и устройствах с автоматическим и полуавтоматическим циклом работы ( ГАП, манипуляторы, станки с ЧПУ) и другие машины, работающие при температуре  окружающей среды: для исполнения ХЛ1-40 до +50?С, для исполнения УХЛ4 и О4 от +1 до +55?С.

Гидрораспределитель ВЕ 6 с электромагнитным управлением подразделяется по следующим признакам:

• по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
• по числу внешних гидролиний, в которых поток управляется распределителем, – двух, трех-, четырехлинейные
• по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные;
• по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим управлением;
• по способу открытия рабочего проходного сечения – направляющие и дросселирующие.

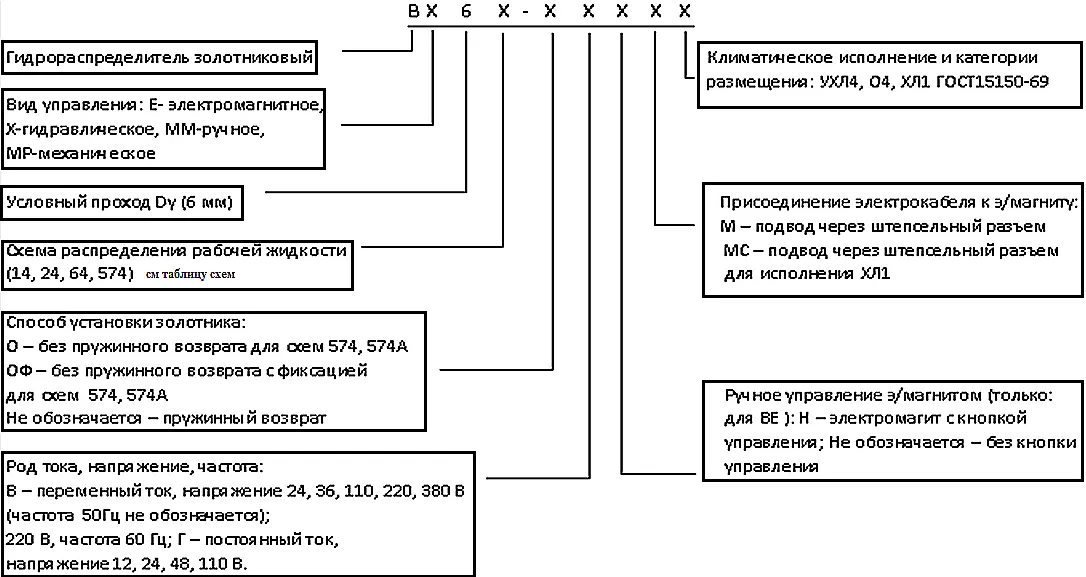

Структура условного обозначения ВЕ6

Особенности конструкции и работы ВЕ6

Основные части гидрораспределителей ВЕ6 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).

В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.

Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.

После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

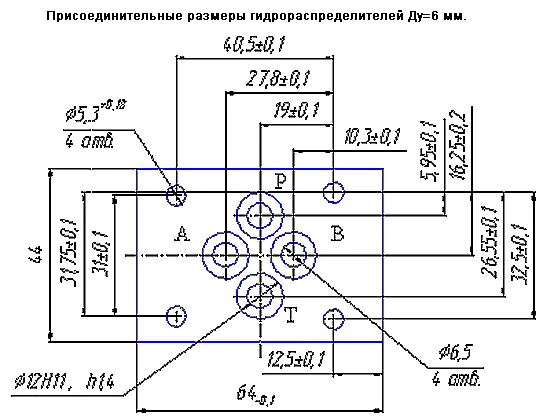

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ6

Габаритные размеры вид снизу

Таблица аналогов гидравлических схем для гидрораспределителей ВЕ6
