Описание и назначение гидрораспределителей ВММ10 и 1РММ10 с ручным управлением
Гидрораспределители ВММ10 и 1РММ10 с ручным управлением — это устройства, предназначенные для управления направлением потока рабочей жидкости в гидравлических системах различных машин и механизмов. Данные распределители с условным проходом 10 мм (Ду10) работают при номинальном давлении до 32 МПа (320 кгс/см²) и обеспечивают номинальный расход до 100 л/мин, максимальный — до 120 л/мин. Они широко применяются в станкостроении, прессовом оборудовании, мобильной и стационарной гидравлике.
Ключевой особенностью гидрораспределителя ВММ10 с ручным управлением является его надежность и простота конструкции, что позволяет использовать его в условиях интенсивной эксплуатации. Более того, гидрораспределитель 1РММ10 с ручным управлением имеет аналогичные характеристики и может быть использован как полный аналог.
Основные параметры и габариты
В таблице ниже приведены основные параметры серии гидрораспределителей ВММ10 и 1РММ10 с ручным управлением.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 10 мм |
| Масса (без рабочей жидкости) | менее 4 кг |
| Тип управления | ручное (рычажное) |
| Климатическое исполнение | УХЛ4 (для районов с умеренным климатом) |
| Код ТН ВЭД | 8481 (гидравлические распределители) |
| Габаритные размеры (длина × ширина × высота) | Приблизительно 100-150 × 50-80 × 50-100 мм (без учета рукоятки) |
Технические характеристики ВММ10 и 1РММ10
В следующей таблице представлены детальные технические характеристики гидрораспределителей ВММ10 с ручным управлением. Эти же параметры справедливы для модели 1РММ10.
| Параметр | Характеристика |
|---|
| Условный проход, мм | 10 |
| Давление на входе, МПа (кгс/см²) | Номинальное | 32 (320) |
| Максимальное | 32 (320) |
| Минимальное | 0 |
| Максимально допустимое давление на сливе, МПа (кгс/см²) | 15 (150) |
| Минимальное давление управления (для гидравлического управления), МПа | 0,8 |
| Расход рабочей жидкости, л/мин | Номинальный: 100, Максимальный: 120 |
| Тип рабочей среды | Минеральные масла с кинетической вязкостью 10…400 мм²/с |
| Тонкость фильтрации, рекомендуемая | не грубее 25 мкм |
| Диапазон температур окружающей среды, °C | от -40 до +50 |
| Температура рабочей жидкости, °C | от -10 до +80 (при использовании рекомендуемых масел) |
| Присоединительные размеры | По ГОСТ или ISO 4401 (стандартная плита) |
Модельный ряд и гидросхемы
Гидрораспределитель ВММ10 с ручным управлением выпускается в широком диапазоне модификаций, различающихся гидравлическими схемами и наличием фиксации золотника. Ниже представлен список основных моделей.
| Наименование модели | Гидросхема | Характеристика работы золотника | Расход, л/мин |
|---|
| ВММ10.14 | 14 | Пружинный возврат | 100 |
| ВММ10.24 | 24 | Пружинный возврат |
| ВММ10.34 | 34 | Пружинный возврат |
| ВММ10.44 | 44 | Пружинный возврат |
| ВММ10.54 | 54 | Пружинный возврат |
| ВММ10.64 | 64 | Пружинный возврат |
| ВММ10.64А | 64А | Пружинный возврат |
| ВММ10.74 | 74 | Пружинный возврат |
| ВММ10.84 | 84 | Пружинный возврат |
| ВММ10.84А | 84А | Пружинный возврат |
| ВММ10.94 | 94 | Пружинный возврат |
| ВММ10.124 | 124 | Пружинный возврат |
| ВММ10.134 | 134 | Пружинный возврат |
| ВММ10.154 | 154 | Пружинный возврат |
| ВММ10.573 | 573 | Пружинный возврат |
| ВММ10.574ЕФ | 574Е | Без пружинного возврата с фиксацией | 100 |
| ВММ10.574 | 574 | Пружинный возврат | 100 |
| ВММ10.574А | 574А | Пружинный возврат | 100 |
| ВММ10.574Е | 574Е | Пружинный возврат | 100 |
| ВММ10.14Ф | 14 | Без пружинного возврата с фиксацией | 100 |
| ВММ10.24Ф | 24 | Без пружинного возврата с фиксацией |
| ВММ10.34Ф | 34 | Без пружинного возврата с фиксацией |
| ВММ10.44Ф | 44 | Без пружинного возврата с фиксацией |
| ВММ10.54Ф | 54 | Без пружинного возврата с фиксацией |
| ВММ10.64Ф | 64 | Без пружинного возврата с фиксацией |
| ВММ10.64АФ | 64А | Без пружинного возврата с фиксацией |
| ВММ10.74Ф | 74 | Без пружинного возврата с фиксацией |
| ВММ10.84Ф | 84 | Без пружинного возврата с фиксацией |
| ВММ10.84АФ | 84А | Без пружинного возврата с фиксацией |
| ВММ10.94Ф | 94 | Без пружинного возврата с фиксацией |
| ВММ10.124Ф | 124 | Без пружинного возврата с фиксацией |
| ВММ10.134Ф | 134 | Без пружинного возврата с фиксацией |
| ВММ10.154Ф | 154 | Без пружинного возврата с фиксацией |
| ВММ10.573Ф | 573 | Без пружинного возврата с фиксацией |
| ВММ10.574Ф | 574 | Без пружинного возврата с фиксацией |
| ВММ10.574ОФ | 574 | Без пружинного возврата с фиксацией |
| ВММ10.574АФ | 574А | Без пружинного возврата с фиксацией |
| ВММ10.574АОФ | 574А | Без пружинного возврата с фиксацией |
Принцип работы и устройство
Гидрораспределитель ВММ10 с ручным управлением построен по классической золотниковой схеме. Внутри корпуса расположен прецизионный золотник, который перемещается оператором с помощью рукоятки. В зависимости от положения золотника, каналы в корпусе соединяются по-разному, направляя поток рабочей жидкости от насоса к гидроцилиндрам или гидромоторам, а также на слив. В моделях с пружинным возвратом золотник автоматически возвращается в нейтральное положение при отпускании рукоятки, в моделях с фиксацией — остается в заданном положении.
Таким образом, гидрораспределитель 1РММ10 с ручным управлением работает аналогично: оператор непосредственно управляет золотником, что обеспечивает быстрое и точное переключение потоков.
Температурный режим и срок службы
Гидрораспределители ВММ10 и 1РММ10 с ручным управлением рассчитаны на эксплуатацию в широком диапазоне температур окружающей среды: от -40 °C до +50 °C. При этом температура рабочей жидкости (минерального масла) должна находиться в пределах от -10 °C до +80 °C. Для обеспечения длительного срока службы важно использовать масла с рекомендуемой вязкостью и степенью чистоты (фильтрация не грубее 25 мкм). При соблюдении этих условий гидрораспределитель ВММ10 с ручным управлением может прослужить более 10 лет без серьезного ремонта.
Шутка-загадка
Что сказал один гидрораспределитель ВММ10 другому? – Давай держим давление, а то все утечет!
Область применения и оборудование
Гидрораспределители ВММ10 и 1РММ10 с ручным управлением применяются в гидросистемах самого разного оборудования: металлорежущих станков, прессов, гибочных машин, экскаваторов, погрузчиков, сельскохозяйственной техники, а также в стационарных гидравлических установках. Они позволяют управлять движением гидроцилиндров (подъем, опускание, поворот) и гидромоторов (вращение). Благодаря компактным размерам и высокой надежности, данные распределители легко интегрируются в новые и существующие системы.
Работа в экстремальных условиях
Конструкция гидрораспределителя ВММ10 с ручным управлением позволяет ему работать при экстремально низких температурах (до -40°C). Это достигается за счет использования морозостойких материалов и уплотнений. Кроме того, распределители полностью совместимы с отечественными минеральными маслами, соответствующими ГОСТ (например, И-Г-А, ВМГЗ и др.). В случае необходимости, многие элементы (уплотнительные кольца, золотник) могут быть заменены в полевых условиях без специального оборудования, что минимизирует время простоя техники.
Условное обозначение и расшифровка
Условное обозначение гидрораспределителя ВММ10 имеет следующую структуру:
ВММ — тип устройства (гидрораспределитель золотниковый).
10 — условный проход в миллиметрах (Ду10).
Следующая цифра или комбинация цифр и букв — обозначение гидравлической схемы (например, .14, .24, .574 и т.д.).
Суффикс Ф указывает на наличие фиксации золотника в крайних положениях (без суффикса — пружинный возврат).
Климатическое исполнение: УХЛ4 — для районов с умеренным климатом.
Пример: ВММ10.44Ф УХЛ4 — гидрораспределитель с условным проходом 10 мм, гидросхемой 44, с фиксацией золотника, для умеренного климата.
Габаритные и присоединительные размеры
Ниже приведены изображения, иллюстрирующие внешний вид и присоединительные размеры гидрораспределителей ВММ10 и 1РММ10 с ручным управлением.

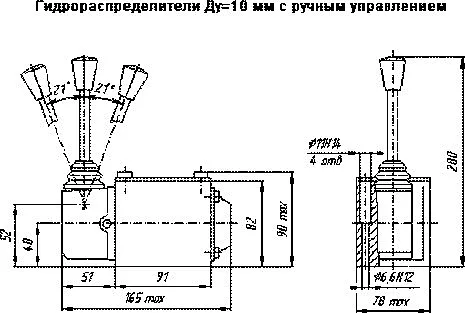

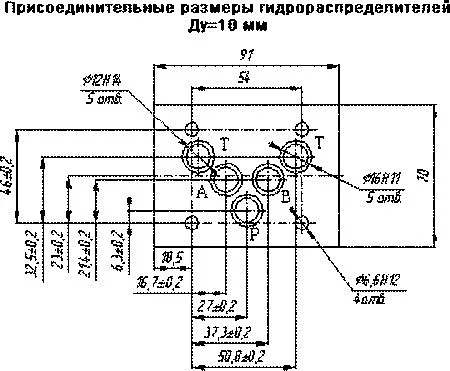

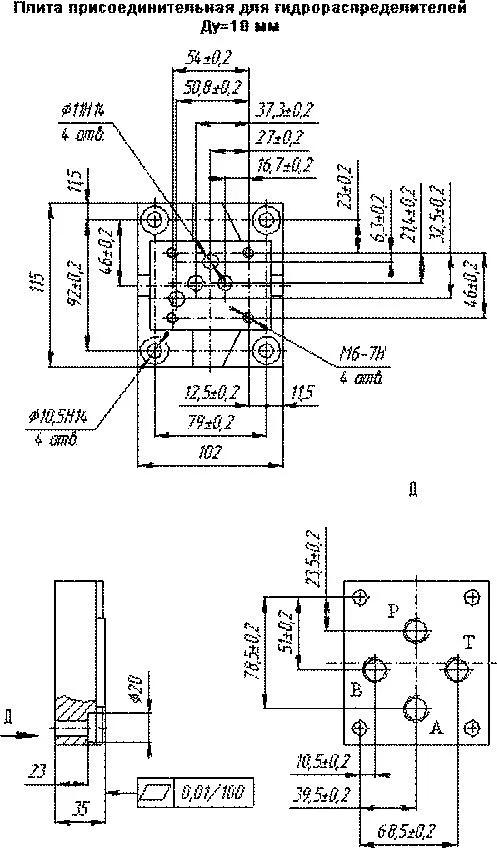

| Гидрораспределитель ВММ10 с ручным управлением (вид сбоку) | Присоединительная плита для монтажа гидрораспределителя | Схема присоединительных размеров гидрораспределителя |
 |  |  |
Для уточнения точных размеров конкретной модели обратитесь к технической документации или на сайт ГИДРАВЛИКА.
Примеры заказа и как купить
Чтобы заказать гидрораспределитель ВММ10 или 1РММ10 с ручным управлением, необходимо выбрать нужную модель по гидросхеме и типу возврата золотника. Например:
ВММ10.44 — для управления одним гидроцилиндром с пружинным возвратом.
ВММ10.64Ф — для управления двумя гидроцилиндрами с фиксацией золотника.
1РММ10.44 — аналог ВММ10.44, производимый по тому же стандарту.
Вы можете оформить заказ через форму на сайте или связаться с нами по телефону. Мы поможем подобрать подходящий гидрораспределитель ВММ10 с ручным управлением для вашей задачи.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию гидрораспределителя ВММ10?
Выбор зависит от гидравлической схемы вашего оборудования и требуемых функций. Если необходимо автоматическое возвращение золотника в нейтраль, выбирайте модели без суффикса Ф (с пружинным возвратом). Если требуется фиксация положения, то модели с суффиксом Ф. Гидросхема определяется количеством и типом управляемых исполнительных механизмов.
2. Какие сроки поставки и доставки?
Стандартные сроки поставки гидрораспределителей ВММ10 и 1РММ10 с ручным управлением со склада в Екатеринбурге составляют 1-3 рабочих дня. Доставка по России осуществляется транспортными компаниями, сроки зависят от региона (обычно от 3 до 14 дней).
3. Каковы условия эксплуатации и обслуживания?
Гидрораспределитель ВММ10 с ручным управлением требует использования чистого минерального масла с рекомендуемой вязкостью и установки фильтра тонкостью не грубее 25 мкм. Обслуживание заключается в периодической проверке герметичности и замене уплотнений при необходимости.
4. Совместимы ли гидрораспределители ВММ10 с существующим оборудованием?
Да, гидрораспределители ВММ10 и 1РММ10 имеют стандартные присоединительные размеры (плита по ISO 4401 или ГОСТ) и рассчитаны на стандартные давления, поэтому они совместимы с большинством гидравлических систем отечественного и импортного производства.
Доставка по России и заключение
Мы поставляем гидрораспределители ВММ10 и 1РММ10 с ручным управлением по всей России: в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все устройства проходят проверку качества и поставляются с гарантией. Благодаря прямому сотрудничеству с производителем мы предлагаем конкурентные цены и оперативную доставку.
Если у вас остались вопросы, вы всегда можете обратиться в наш отдел продаж через Контакты или заказать обратный звонок. ГИДРАВЛИКА — ваш надежный партнер в области гидравлических компонентов.
