Золотниковые гидрораспределители серий 1Р203, 1Рн203, 1Р202, 2Р203 и 2Р202 представляют собой высоконадежные устройства, предназначенные для изменения направления потока, запуска и остановки рабочей жидкости в гидравлических системах различного промышленного и мобильного оборудования. Данные гидрораспределители соответствуют требованиям ГОСТ 24679-81 по схемам распределения рабочей среды и демонстрируют стабильную работу в широком диапазоне условий. В частности, гидрораспределитель 1Рн203 ручной отличается простотой и надежностью непосредственного управления.
Сфера применения гидрораспределителей охватывает станкостроение, прессовое оборудование, дорожно-строительную, сельскохозяйственную и грузоподъемную технику, где требуется точное и надежное управление гидроцилиндрами и гидромоторами.
Ключевыми преимуществами серии являются высокая пропускная способность, стойкость к перепадам давления, возможность работы на отечественных минеральных маслах и ремонтопригодность даже в полевых условиях.
Описание и назначение серии гидрораспределителей
Гидрораспределители 1Р203, 1Рн203, 1Р202, 2Р203, 2Р202 являются базовыми элементами управления в гидроприводе. Они конструктивно представляют собой корпусной блок, внутри которого перемещается золотник, открывающий или перекрывающий каналы для рабочей жидкости. В зависимости от модели, управление золотником может осуществляться электрически (через соленоид), гидравлически, вручную, ножной педалью или механическим приводом. Именно гидрораспределитель 1Рн203 ручной нашел широкое применение в системах, где важна независимость от источников питания или требуется дублирующее управление.
Основные параметры: вес, габариты и код ТН ВЭД
Все модели серии имеют условный проход (Ду) 20 мм. Масса гидрораспределителей варьируется в зависимости от типа управления: от 12,7 кг для моделей с ручным управлением (таких как гидрораспределитель 1Рн203 ручной) до 20,4 кг для наиболее тяжелых исполнений. Габаритные размеры также имеют некоторые отличия, но в целом колеблются в следующих диапазонах: длина примерно 275-300 мм, ширина около 114 мм, высота до 156 мм. Для точного подбора при монтаже рекомендуется сверяться с чертежами конкретной модификации.
Код ТН ВЭД для данных гидрораспределителей, как устройств для изменения направления потока жидкости под давлением, обычно относится к группе 8412.21 (Гидравлические силовые установки и двигатели).
| Параметр | Диапазон / Значение |
|---|
| Вес (масса) | От 12,7 кг до 20,4 кг |
| Длина (L), мм | ~275-300 |
| Ширина (B), мм | ~114 |
| Высота (H), мм | до 156 |
| Код ТН ВЭД | 8412.21 |
Технические характеристики гидрораспределителей 1Р203, 1Рн203, 1Р202, 2Р203, 2Р202
В таблице ниже представлены ключевые рабочие параметры, позволяющие сравнить модели и выбрать оптимальную для конкретных условий эксплуатации. Обратите внимание на максимальное давление и пропускную способность.
| Наименование параметра | Гидрораспределитель 1Р202 | Гидрораспределитель 1Р203, 1Рн203 | Гидрораспределитель 2Р202 |
|---|
| Условный проход, Ду, мм | 20 |
| Рабочее давление (номинальное на входе), МПа | 25 | 32 | 25 |
| Пропускная способность (расход жидкости), л/мин | 200 | 160-200 |
| Тип рабочей среды | Минеральные масла с кинематической вязкостью 10...380 сСт |
| Диапазон температур окружающей среды, °C | от -40 до +45 |
| Тонкость фильтрации, номинальная, мкм | 25 (класс чистоты не ниже 13 по ГОСТ 17216-71) |
Масса (без жидкости), кг, не более — с электрогидравлическим управлением — с гидравлическим управлением — с ручным управлением | 15,9 14,8 12,7 | 20,4 |
Принцип работы золотниковых гидрораспределителей
Принцип действия основан на осевом перемещении золотника (поршня с канавками) в расточенном корпусе. В нейтральном (исходном) положении каналы золотника перекрывают потоки жидкости от насоса (Р) к гидроцилиндрам или двигателям (А, В), а линия слива (Т) соединена с баком. При воздействии на орган управления (рукоятку, соленоид, педаль) золотник смещается, изменяя конфигурацию внутренних каналов. Это позволяет направить поток жидкости под давлением к нужному рабочему органу, обеспечивая его движение (например, выдвижение штока цилиндра), а отработанную жидкость — на слив. Возврат золотника в нейтраль может осуществляться пружинами, давлением жидкости или вручную. Например, гидрораспределитель 1Рн203 ручной требует прямого физического воздействия оператора на рукоятку для переключения позиций.
Температурный режим работы и срок службы
Конструкция гидрораспределителей рассчитана на работу в жестких климатических условиях. Допустимый диапазон температур окружающей среды составляет от -40°C до +45°C, что позволяет эксплуатировать технику в большинстве регионов России круглый год. Рабочая жидкость (минеральное масло) должна соответствовать заявленным параметрам вязкости в этом диапазоне. Срок службы изделия напрямую зависит от соблюдения условий эксплуатации: чистоты рабочей жидкости, отсутствия перегрузок по давлению и регулярного технического обслуживания. При корректной эксплуатации и своевременной замене уплотнений ресурс распределителей исчисляется годами интенсивной работы.
Шутка-загадка про гидравлику
Что скажет гидравлик, когда его спросят о самом надежном способе управления? — «Все в твоих руках, особенно если это гидрораспределитель 1Рн203 ручной!»
Область применения и совместимое оборудование
Благодаря своей универсальности и надежности, гидрораспределители данной серии широко используются в следующих отраслях:
Промышленное оборудование: металлорежущие и деревообрабатывающие станки, гидравлические прессы, гибочные машины, технологические линии.
Дорожно-строительная техника: экскаваторы, бульдозеры, автогрейдеры, катки.
Сельскохозяйственная техника: комбайны, тракторы, погрузчики.
Грузоподъемная техника: краны (автомобильные, башенные), подъемные платформы.
Прочая мобильная техника: мультилифты, коммунальные машины.
Гидрораспределитель 1Рн203 ручной часто выступает в качестве аварийного или вспомогательного органа управления на сложных гидравлических системах.
Ремонтопригодность и работа в экстремальных условиях
Важнейшим преимуществом гидрораспределителей ГИДРАВЛИКА является их высокая ремонтопригодность. Конструкция позволяет производить разборку, замену изношенных компонентов (золотников, уплотнений, пружин) и сборку без необходимости применения сложного специального инструмента, что критически важно для ремонта в полевых условиях. Уплотнительные элементы совместимы с широким спектром минеральных масел, включая распространенные отечественные марки по ГОСТ. Способность уверенно работать при температурах до -40°C делает эти распределители незаменимыми для техники, эксплуатируемой в условиях Крайнего Севера и Сибири.
Условное обозначение модели (шифр)
Условное обозначение содержит информацию о ключевых конструктивных особенностях. Рассмотрим на примере гидрораспределителя 1Рн203 ручной:

Расшифровка условного обозначения модели гидрораспределителя 1Рн203.
1 — количество золотников (однозолотниковый).
Р — тип распределителя (золотниковый).
н — тип управления (непосредственное, в данном случае — ручное). Также могут быть: «Э» — электрогидравлическое, «Г» — гидравлическое.
2 — номинальное давление (здесь: 32 МПа). Цифра 1 соответствует 20 МПа, 2 — 32 МПа.
03 — условный проход (здесь: Ду 20 мм). 01 — Ду 6 мм, 02 — Ду 10 мм, 03 — Ду 20 мм.
Таким образом, гидрораспределитель 1Рн203 ручной — это однозолотниковый распределитель с непосредственным (ручным) управлением, рассчитанный на давление 32 МПа и условный проход 20 мм.
Габаритные и присоединительные размеры (на примере 1Рн203)
Для корректного монтажа и компоновки гидросистемы необходимы точные данные о размерах и расположении присоединительных отверстий. Ниже представлены чертеж и таблица размеров для гидрораспределителя 1Рн203 ручной. Для других моделей серии (1Р203, 1Р202 и т.д.) размеры могут незначительно отличаться, особенно по высоте в зависимости от типа привода управления.

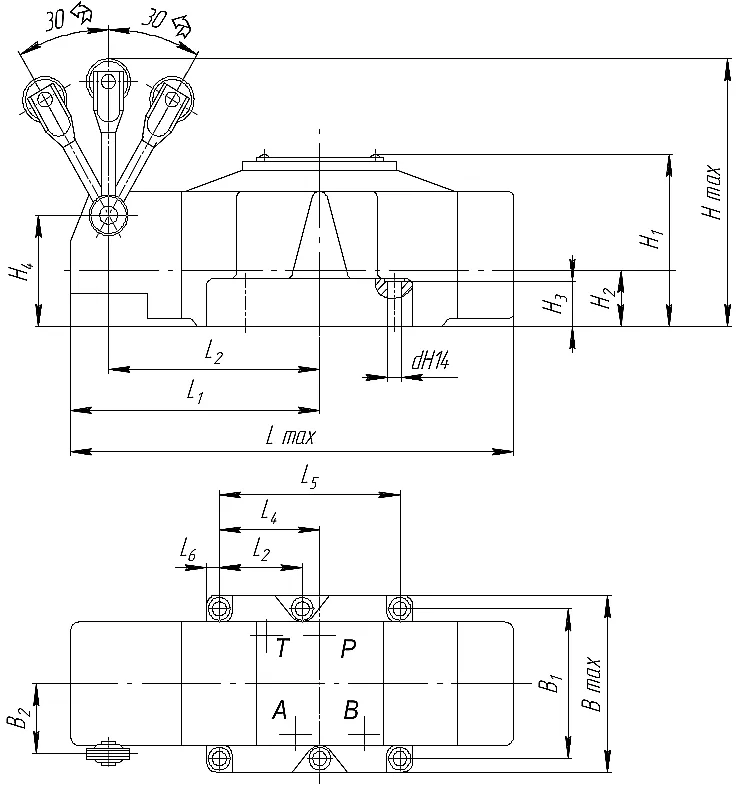

Габаритный чертеж гидрораспределителя 1Рн203 для подключения фланцами.
| Обозначение размера | Значение, мм | Допуск, мм |
|---|
| L (общая длина) | 275 | — |
| L1 | 157 | — |
| L2 | 123 | — |
| L3 | 53,2 | +0,1 |
| L4 | 77 | +0,1 |
| L5 | 130 | +0,2 |
| L6 | 11 | ±0,2 |
| B (общая ширина) | 114 | — |
| B1 | 92 | +0,2 |
| B2 | 49 | — |
| H (общая высота) | 156 | — |
| H1 | 115 | — |
| H2 | 45 | H14 |
| H3 | 38 | — |
| H4 | 68 | — |
| d (диаметр отверстия) | 13 | — |
Примеры заказа и комплектации
При заказе гидрораспределителя необходимо четко указать его полное условное обозначение, которое включает в себя тип управления, напряжение катушки (для электрогидравлических моделей) и другие особенности. Примеры:
1. Гидрораспределитель 1Рн203 ручной — базовая модель с ручным рычажным управлением.
2. Гидрораспределитель 1Р203Э — однозолотниковый с электрогидравлическим управлением, соленоидом на 24 В постоянного тока.
3. Гидрораспределитель 2Р202 — двухзолотниковый, с электрогидравлическим управлением, давление 25 МПа.
4. Гидрораспределитель 1Р203Г — с гидравлическим управлением.
Также доступны ремкомплекты, включающие основные уплотнительные элементы (манжеты, кольца) и иногда золотниковые пары для восстановления работоспособности устройства.
Поставка и доставка по России
ГИДРАВЛИКА осуществляет поставки гидрораспределителей серий 1Р203, 1Рн203, 1Р202, 2Р203, 2Р202 со склада в Екатеринбурге. Мы гарантируем оперативную отгрузку и доставку во все регионы Российской Федерации транспортными компаниями или почтой. Ключевые направления доставки включают Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск, Воронеж, Пермь, Волгоград и многие другие города. Все оборудование сопровождается необходимой документацией. Для получения консультации и оформления заказа свяжитесь с нашими специалистами через раздел Контакты или воспользуйтесь формой обратной связи на сайте.
Выбирая гидрораспределители ГИДРАВЛИКА, вы выбираете надежность, проверенную временем, и оперативную сервисную поддержку по всей России.
