Гидрораспределитель 1Рн323 (Ду=32мм)

Управление потоками рабочей жидкости в мощных гидравлических системах — критически важная задача для современного промышленного и мобильного оборудования. С этой миссией успешно справляется линейка надежных гидрораспределителей, включающая модели 1Рн323, 1Р323, 2Р323, а также их аналоги на давление 20 МПа: 1Р322 и 2Р322. Эти устройства являются промышленным стандартом для управления движением поршней гидроцилиндров или валов гидромоторов в системах с высоким расходом масла. Конструкция всех моделей основана на золотниковом принципе, что обеспечивает надежность и высокую пропускную способность при значительных перепадах давления.

Описание и основные параметры серии

Представленные гидрораспределители 1Рн323, 1Р323, 1Р322, 2Р323, 2Р322 представляют собой секционные золотниковые аппараты, предназначенные для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах. Их основная область применения — управление силовыми гидроцилиндрами двустороннего действия на станочном, прессовом, строительно-дорожном и сельскохозяйственном оборудовании. Широкий спектр типов управления — от ручного и ножного до электрогидравлического — позволяет интегрировать их в системы с различной степенью автоматизации.

Все гидрораспределители данной серии имеют единый условный проход Dy (Ду) = 32 мм, что определяет их высокую производительность. Они работают со схемами распределения потока, соответствующими ГОСТ 24679-81. Конструктивно большинство моделей выполнено в виде моноблока, предусматривающего возможность стыковки нескольких секций для управления несколькими гидродвигателями независимо.

Таблица базовых параметров серии гидрораспределителей:

Габаритные размеры и масса

Габариты и вес распределителей варьируются в зависимости от конкретной модификации и типа управления. Масса наиболее распространенных моделей с электрогидравлическим управлением (пилотом) составляет около 44-47,5 кг. Гидрораспределитель 1Рн323 с ручным управлением имеет меньший вес — примерно 41 кг. Общая длина корпуса для исполнения 1Рн323 составляет 405 мм, ширина — 197 мм, высота — 180 мм.

Таблица основных габаритных размеров и веса по типам управления:

Расшифровка условного обозначения гидрораспределителя

Каждая модель имеет четкую маркировку, несущую информацию о ее конструкции и возможностях. Понимание этой маркировки необходимо для правильного подбора устройства.

Структура условного обозначения (на примере 1Рн323):
1 — количество золотников (одна секция).
Р — тип аппарата (распределитель).
н — тип управления: «н» — непосредственное (ручное, ножное, механическое). Для моделей с электрогидравлическим управлением эта буква отсутствует.
3 — условный проход (номинальный диаметр) в мм: 3 соответствует 32 мм.
2 — номер схемы распределения (по ГОСТ). Например, схема 2 соответствует золотнику с 4-мя линиями подключения (Р-напор, Т-слив, А и В — к полостям гидроцилиндра).
3 — конструктивное исполнение и номинальное давление: «3» — 32 МПа, «2» — 20 МПа.
Далее могут следовать буквы (АЕ, АЛ, БЕ, БЛ), указывающие на тип пилотного распределителя (соленоидный, с ручным дублером) и напряжение его катушки.

Технические характеристики серии гидрораспределителей 32 мм

Принцип работы и типы управления

В основе работы всех моделей, будь то 1Рн323 или 1Р323, лежит перемещение точного золотника (плунжера) внутри расточки корпуса. При смещении золотника открываются и перекрываются каналы, соединяющие напорную магистраль (Р), сливную (Т) и полости силового гидродвигателя (А и В).

Ключевое различие между моделями — в способе перемещения этого золотника:
1. Непосредственное управление (модели с индексом «н», например, 1Рн323). Золотник перемещается напрямую механическим усилием через рукоятку, педаль, кулачок или тягу. Этот тип прост, надежен и не требует дополнительного источника энергии, что важно для аварийного или ручного дублирования.

2. Электрогидравлическое (пилотное) управление (модели 1Р323, 1Р322, 2Р323, 2Р322). Основной золотник управляется не напрямую, а с помощью малогабаритного пилотного гидрораспределителя (с Dy=6 или 10 мм), который, в свою очередь, управляется электромагнитом (соленоидом). Это позволяет управлять мощным потоком жидкости слабым электрическим сигналом, что удобно для автоматизации. Модели с буквами «АЕ», «АЛ» и т.д. как раз указывают на тип пилота.

Почему гидрораспределитель 1Рн323 — настоящий трудоголик в цеху? Потому что он всегда в строю и никогда не просит «пилотной» помощи — работает напрямую, без посредников!

Температурный режим и работа в экстремальных условиях

Одно из ключевых преимуществ серии гидрораспределителей для диаметра 32 мм — расширенный температурный диапазон эксплуатации. Устройства, включая гидрораспределитель 1Рн323, сертифицированы для работы при температуре окружающей среды от -40°C до +45°C. Это позволяет использовать их на открытых площадках, в северных регионах России и на технике, работающей круглый год. Конструкция и материалы уплотнений подобраны для сохранения эластичности и герметичности в таких условиях.

Оборудование совместимо с широким спектром отечественных индустриальных масел, соответствующих ГОСТ, например, И-Г-А, И-Г-С и др., с вязкостью от 10 до 380 сСт. Низкотемпературные исполнения позволяют запускать систему без предварительного прогрева на зимних сортах масел. Простая модульная конструкция гидрораспределителя 1Рн323 и его собратьев по серии обеспечивает возможность ремонта или замены уплотнений даже в полевых условиях, что критически важно для мобильной техники.

Область применения и совместимое оборудование

Гидрораспределители данного типоразмера, в частности гидрораспределители 1Р323, 1Р322, 2Р323, 2Р322, находят применение там, где требуются высокое давление и большой расход жидкости. Основные сферы использования в России:

• Дорожно-строительная техника: экскаваторы, бульдозеры, грейдеры, асфальтоукладчики (управление стрелой, ковшом, отвалом).
• Прессовое оборудование: гидравлические прессы для металлообработки, брикетирования.
• Станочные гидросистемы: тяжелые станки, подъемно-ориентационные устройства.
• Сельскохозяйственная техника: мощные кормо- и зерноуборочные комбайны, косилки.
• Лесотехническое и специальное оборудование.

Модели с электрогидравлическим управлением интегрируются в системы с контроллерами и пультами, а гидрораспределитель 1Рн323 часто используется как надежный механический привод или дублер.

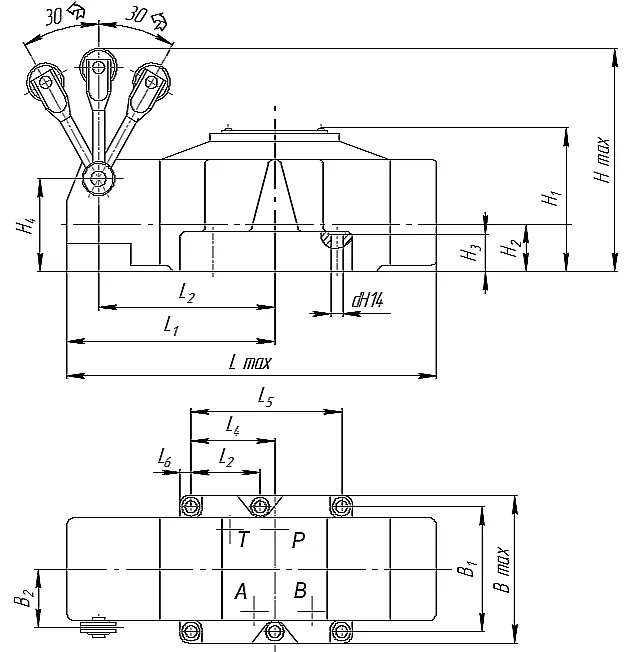

Габаритные и присоединительные размеры гидрораспределителя 1Рн323

Для точного монтажа необходимо руководствоваться чертежом с указанием всех размеров. Присоединение к гидросистеме осуществляется через монтажную плиту (подкладную планку), которая крепится болтами. Гидравлические линии подключаются к ответным фланцам или резьбовым отверстиям на этой плите.

Основные размеры для модели 1Рн323 (в мм):

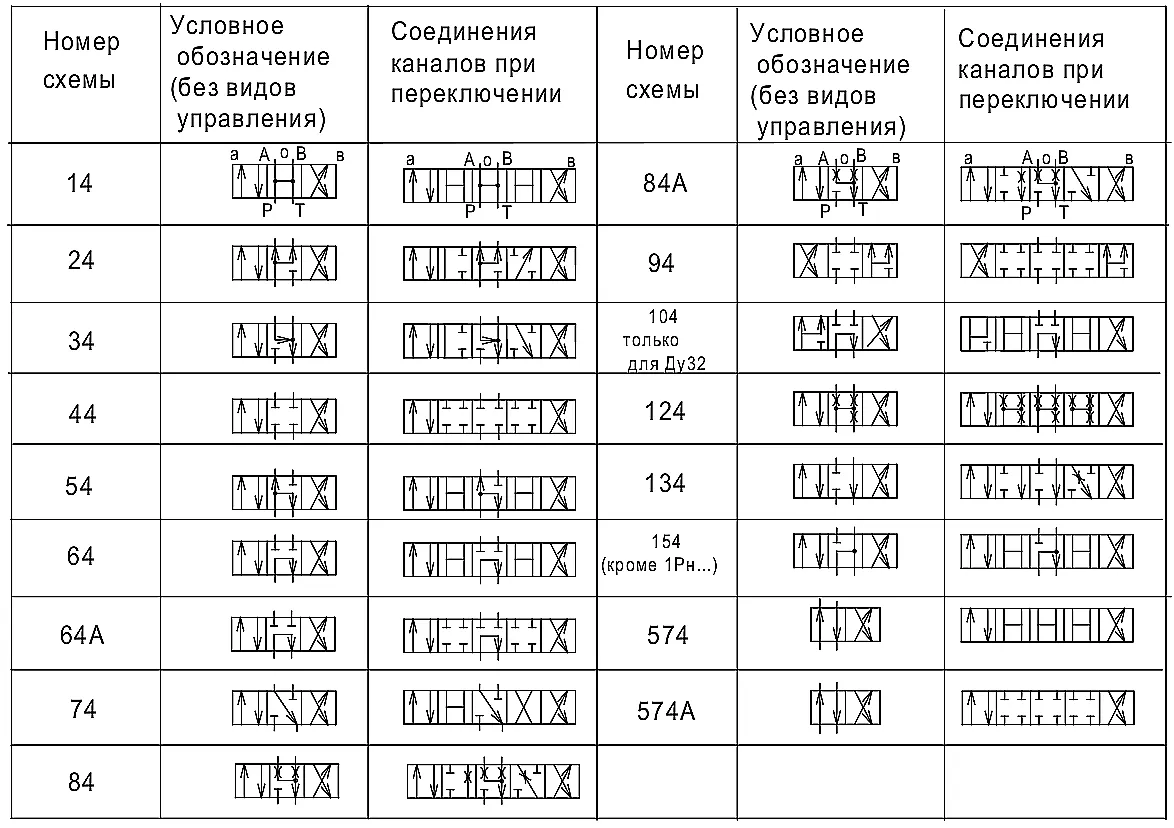

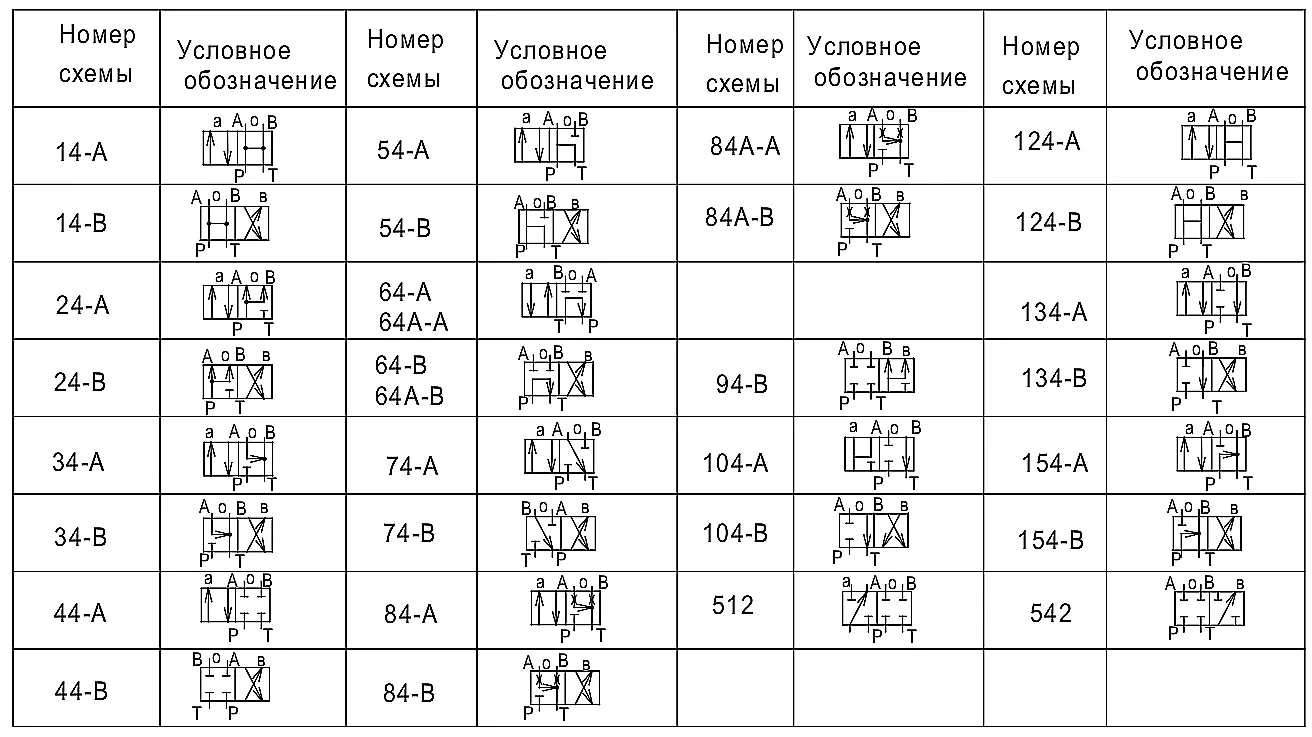

Схемы распределения потока рабочей жидкости

В зависимости от позиции золотника распределитель соединяет каналы по определенной схеме. Типовые схемы для золотников с 4-мя рабочими линиями (P, T, A, B): центральное положение (золотник в нейтрали), положение «А» (P→A, B→T) и положение «В» (P→B, A→T).

Примеры заказа и комплектация

При формировании заказа важно указать полное условное обозначение в соответствии с потребностями вашей гидросистемы. Например:

• Гидрораспределитель 1Рн323.07.00-01 — модель с ручным рычажным управлением, на давление 32 МПа, с определенной схемой золотника.
• Гидрораспределитель 1Р323АЕ.10.02-01 — модель с электрогидравлическим управлением от пилота 1РЕ6 (соленоидный, напряжение 24В DC), давление 32 МПа.
• Гидрораспределитель 2Р322БЛ.05.00 — двухсекционный распределитель на 25 МПа с пилотным управлением и ручным дублером.

В стандартную поставку обычно входит сам гидрораспределитель, комплект монтажных болтов и технический паспорт. Ремонтные комплекты (РК), включающие уплотнительные кольца, манжеты, пружины и шайбы для золотника, поставляются отдельно под соответствующим артикулом. Наиболее частые элементы, требующие замены в процессе эксплуатации — это уплотнения золотника и пилотных клапанов (в моделях с электрогидравлическим управлением).
