Гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный

Гидроклапан обратный 1МКО — это надежный элемент объемного гидропривода, предназначенный для обеспечения свободного протекания рабочей жидкости в одном направлении и надежной блокировки потока в противоположном. Серия представлена моделями с условным проходом 10, 20 и 32 мм, рассчитанными на работу при давлении 20 или 32 МПа. Конструкция с прямым стыковым присоединением делает этот гидроклапан 1МКО компактным и удобным для монтажа на гидрораспределительные панели или через промежуточные плиты. Устройства серии 1МКО 10, 1МКО 20, 1МКО 32 совместимы с широким спектром гидравлических масел, в том числе соответствующих отечественным ГОСТ, и рассчитаны на эксплуатацию в различных климатических условиях.

Описание и назначение гидроклапанов серии 1МКО

Гидроклапаны серии 1МКО играют ключевую роль в защите гидравлических систем. Их основное назначение — предотвращение обратного потока рабочей среды, что защищает насосы, исполнительные механизмы и другие компоненты от гидроударов и нежелательного движения. Использование гидроклапана обратного 1МКО повышает безопасность и надежность работы всего оборудования. Благодаря своей универсальности и высоким рабочим характеристикам, изделия этой серии нашли применение в станочном оборудовании, прессах, технологических линиях и мобильной гидравлике.

Основные параметры и код ТН ВЭД

Все модификации гидроклапана 1МКО изготавливаются в корпусе из чугуна. Диапазон масс для серии составляет от 1,2 до 6,4 кг, а габаритные размеры варьируются в зависимости от условного прохода. Для импорта данного оборудования используется Код ТН ВЭД 8481 30 000 0 (клапаны для трубопроводов, котлов, резервуаров, цистерн или аналогичных емкостей; клапаны предохранительные или редукционные).

Технические характеристики гидроклапанов 1МКО

В таблице ниже представлены ключевые эксплуатационные параметры всех модификаций гидроклапана обратного типа 1МКО. Обратите внимание на два номинальных значения рабочего давления: 20 и 32 МПа (мегапаскаля), что позволяет подобрать устройство под параметры конкретной гидросистемы.

Условное обозначение и расшифровка модели

Маркировка гидроклапана 1МКО содержит всю необходимую информацию для его идентификации и подбора. Разберем структуру на примере модели 1МКО32/20 УХЛ4:

• 1М — Присоединительные размеры по международному стандарту (СТ СЭВ, ISO 4401).
• КО — Тип устройства: клапан обратный.
• 32 — Условный проход в миллиметрах (также может быть 10 или 20).
• /20 — Номинальное рабочее давление на входе в МПа (20 или 32).
• УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150 (для умеренного и холодного климата, работа в закрытых помещениях).

Таким образом, данное обозначение описывает гидроклапан обратный 1МКО с проходом 32 мм, рассчитанный на давление 20 МПа, для эксплуатации в отапливаемых помещениях умеренного климата.

Принцип работы гидроклапана 1МКО

Принцип действия гидроклапана 1МКО основан на управлении шариковым или тарельчатым запорным элементом (золотником) под действием давления жидкости и возвратной пружины. Рассмотрим классическую схему: когда рабочая жидкость подается под давлением в порт Б, она преодолевает усилие пружины, отжимает клапан от седла и свободно течет в порт А. В этом направлении гидроклапан обратного типа 1МКО открыт. Как только давление в порте А становится выше, чем в порте Б (или поток пытается пойти в обратном направлении), жидкость через специальные каналы попадает в надклапанную полость, прижимая клапан к седлу. Проход перекрывается, и обратный поток становится невозможен. Такая простая и надежная схема обеспечивает высокую скорость срабатывания и минимальные потери давления в прямом направлении.

Загадка: Какое устройство в гидравлике всегда знает дорогу домой, но никогда не сворачивает не туда?

Ответ: Гидроклапан обратный 1МКО — он всегда пропускает поток только в одном направлении и строго «возвращается на свое седло», чтобы перекрыть путь обратно!

Температурный режим и срок службы

Гидроклапаны серии 1МКО 10, 1МКО 20, 1МКО 32 рассчитаны на длительную эксплуатацию. При соблюдении условий по чистоте рабочей жидкости (фильтрация не грубее 25 мкм) и в рамках допустимого температурного диапазона ресурс устройства исчисляется миллионами циклов. Исполнения УХЛ позволяют работать при температурах окружающей среды от -40°C. Крайне важно использовать масла, совместимые с резиновыми уплотнениями (кольца по ГОСТ 9833-73). Своевременная замена уплотнений и поддержание чистоты системы — ключ к максимальному сроку службы гидроклапана обратного 1МКО.

Область применения и совместимое оборудование

Гидроклапан 1МКО является востребованным компонентом в промышленности. Его устанавливают:

• В напорных линиях гидравлических насосов для защиты от обратного потока.
• В системах гидравлических прессов, металлообрабатывающих станков (токарных, фрезерных).
• В гидросистемах мобильной техники: экскаваторов, погрузчиков, манипуляторов.
• В технологических линиях, где требуется фиксация положения гидроцилиндра под нагрузкой.

Подключение осуществляется через стандартные промежуточные плиты, что обеспечивает совместимость с большинством гидрораспределителей и панелей, представленных на российском рынке.

Работа в экстремальных условиях и ремонтопригодность

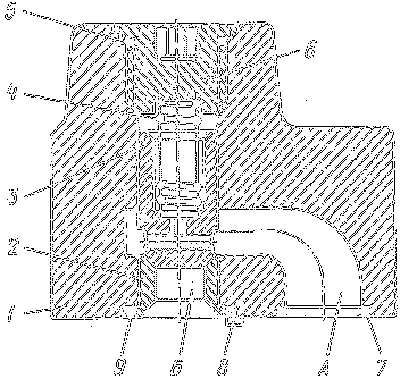

Конструкция гидроклапана обратного 1МКО адаптирована для российских реалий. Исполнение УХЛ гарантирует работоспособность при низких температурах до -40°C. Устройство полностью совместимо с широко распространенными в РФ минеральными маслами масел И-Г-А, И-Г-В и другими, соответствующими ГОСТ. Простая и продуманная конструкция делает данный гидроклапан 1МКО ремонтопригодным. При износе или повреждении чаще всего требуется замена резиновых уплотнительных колец (позиции 5, 7, 9 на схеме) или притирка/замена запорного клапана (3) и седла (2). Наличие ремкомплектов позволяет восстановить герметичность устройства даже в полевых условиях.

Состав типового ремкомплекта для гидроклапана 1МКО

Ремонт обычно сводится к замене следующих расходных компонентов:

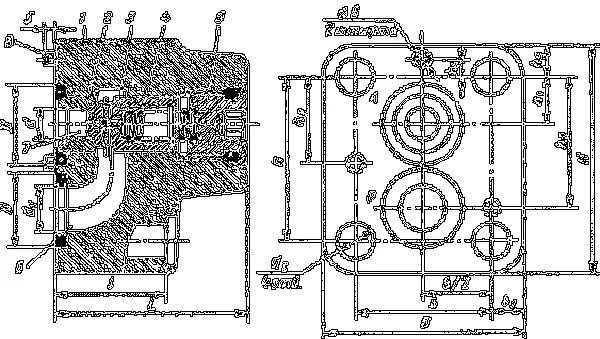

Габаритные и присоединительные размеры

Все модели гидроклапана обратного 1МКО имеют стыковое (platelike) исполнение для монтажа на плиту. Ниже приведена подробная таблица с размерами для точного проектирования гидросистемы.

Для монтажа гидроклапана типа 1МКО требуются стандартные промежуточные плиты, например: 4151570072-06A, 4151570075-06A, 4151570078-06A.

Примеры оформления заказа

При заказе необходимо точно указать полное условное обозначение требуемой модели. Например:

• Для системы с давлением 20 МПа и проходом 20 мм: Гидроклапан 1МКО20/20 УХЛ4.
• Для высоконапорной системы (32 МПа) с проходом 32 мм: Гидроклапан 1МКО32/32 УХЛ4.
• Для малогабаритной системы на 32 МПа: Гидроклапан 1МКО10/32 УХЛ4.

Чтобы уточнить наличие, цену на гидроклапан обратный 1МКО или оформить заказ, свяжитесь с нашими менеджерами через Контакты или используйте форму заказа на сайте.

Поставки по России

Компания ГИДРАВЛИКА осуществляет поставки гидравлических компонентов, включая серию гидроклапана 1МКО 10, 1МКО 20, 1МКО 32, напрямую со склада в Екатеринбурге. Мы обеспечиваем быструю и надежную доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Российское производство и прямой импорт позволяют предложить оптимальное соотношение цены и качества для вашего предприятия.
