Описание и назначение гидроклапанов серии ПК (ПК-Р)
Гидроклапаны ПК (ПК-Р) представляют собой специализированные устройства, предназначенные для использования в гидравлических системах промышленного оборудования. Основное назначение данных гидроклапанов – обеспечение свободного прохода рабочей жидкости в одном направлении и создание контролируемого подпора при движении в обратном направлении. Эта особенность делает гидроклапаны ПК незаменимыми в конструкциях гидропрессов, где требуется точное управление потоками масла. Конструкция гидроклапанов ПК совмещает в себе функции переливного и обратного клапана, что упрощает монтаж и повышает надежность гидросистемы.
Технические характеристики гидроклапанов ПК и модификаций
Гидроклапаны ПК серии производятся в нескольких модификациях, отличающихся присоединительными размерами, производительностью и значением давления подпора. Все модели рассчитаны на номинальное давление 200 кгс/см² и совместимы с минеральными маслами, соответствующими отечественным стандартам. Ниже представлена сводная таблица основных параметров для всех типов гидроклапанов ПК, ПК-Р, ПК-С и ПК-РС.
| Модель гидроклапана | Номинальный расход, л/мин | Номинальное давление, кгс/см² | Давление подпора, кгс/см² | Потери давления, кгс/см² | Масса, кг | Тип рабочей среды | Диапазон рабочих температур, °C |
|---|
| ПК-16/20 | 40 | 200 | 9-10 | 1,5 | 6 | Минеральные масла по ГОСТ | от +10 до +50 |
| ПК-20/20 | 63 | 9-10 | 6 |
| ПК-25/20 | 100 | 9-10 | 12,9 |
| ПК-32/20 | 160 | 9-10 | 12,9 |
| ПК-Р-16/20 | 40 | 3-10 | 6,2 |
| ПК-Р 20/20 | 63 | 3-10 | 6,2 |
| ПК-Р 25/20 | 100 | 3-10 | 13 |
| ПК-Р 32/20 | 160 | 3-10 | 13 |
| ПК-С 16/20 | 40 | 9-10 | 6,2 |
| ПК-С 20/20 | 63 | 9-10 | 6,2 |
| ПК-С 25/20 | 100 | 9-10 | 12,6 |
| ПК-С 32/20 | 160 | 9-10 | 12,6 |
| ПК-РС 16/20 | 40 | 3-10 | 6,4 |
| ПК-РС 20/20 | 63 | 3-10 | 6,4 |
| ПК-РС 25/20 | 100 | 3-10 | 12,9 |
| ПК-РС 32/20 | 160 | 3-10 | 12,9 |
Как видно из таблицы, гидроклапаны ПК серии охватывают широкий диапазон производительности – от 40 до 160 литров в минуту, что позволяет подобрать устройство под конкретные требования гидросистемы. Особенностью модификаций с литерой «Р» является регулируемое давление подпора в диапазоне 3-10 кгс/см², в то время как базовые модели ПК и ПК-С имеют фиксированный подпор 9-10 кгс/см².
Принцип работы гидроклапанов ПК (ПК-Р)
Принцип действия гидроклапанов ПК основан на комбинации двух клапанов: переливного и обратного. В прямом направлении (от входа к выходу) жидкость свободно проходит через обратный клапан, преодолевая лишь незначительное сопротивление пружины. При изменении направления потока или при возникновении обратного давления, переливной клапан активируется и обеспечивает заданный подпор, предотвращая неконтролируемое движение жидкости. Таким образом, гидроклапаны ПК выполняют функцию регулирования и защиты гидросистемы от избыточного давления.
Температурный режим и срок службы
Эксплуатация гидроклапанов ПК рекомендуется в пределах температур от +10 до +50 градусов Цельсия. Такой диапазон обусловлен свойствами уплотнительных материалов и рабочей жидкости. При использовании рекомендованных минеральных масел и соблюдении условий эксплуатации, срок службы гидроклапанов ПК составляет несколько лет, в зависимости от интенсивности работы. Для продления ресурса важно поддерживать чистоту рабочей среды в соответствии с классом чистоты 12 по ГОСТ 17216-71.
Загадка: Что гидроклапан ПК сказал насосу, который жаловался на давление? — Не дави на меня, я и так под подпором!
Область применения и оборудование
Гидроклапаны ПК (ПК-Р) нашли широкое применение в промышленном оборудовании, особенно в гидравлических прессах, где требуется точное управление усилием и скоростью перемещения подвижных частей. Кроме того, эти устройства используются в гидросистемах станков, подъемных механизмов, испытательных стендов и другого технологического оборудования. Способность создавать контролируемый подпор делает гидроклапаны ПК идеальными для систем, где необходимо демпфирование или удержание нагрузки в определенном положении.
Устройство и конструктивные особенности
Конструктивно гидроклапан ПК состоит из корпуса, внутри которого размещены переливной клапан с регулировочным элементом и обратный клапан. Корпус выполнен из прочных материалов, устойчивых к воздействию минеральных масел и механическим нагрузкам. Присоединительные размеры варьируются в зависимости от модели и обозначаются в маркировке. Например, в модели ПК-16/20 цифра 16 указывает на условный проход, а 20 – на номинальное давление в десятках кгс/см². Все гидроклапаны ПК предназначены для врезки в гидролинии с помощью резьбовых соединений типа K (коническая резьба по ГОСТ).
Работа в экстремальных условиях и ремонтопригодность
Стандартные исполнения гидроклапанов ПК не предназначены для работы при температурах ниже +10°C, однако по специальному заказу могут быть изготовлены варианты с морозостойкими уплотнениями, способные функционировать при -40°C. Совместимость с отечественными маслами по ГОСТ обеспечивает стабильную работу в типовых условиях. Конструкция гидроклапанов ПК позволяет проводить разборку, замену изношенных элементов и ремонт в условиях эксплуатации, что минимизирует простой оборудования.
Габаритные и присоединительные размеры
Для правильного монтажа гидроклапанов ПК необходимо учитывать их габариты и тип резьбы. Ниже приведена таблица с основными размерами для серии ПК-Р, а также изображение чертежа с обозначением размеров.

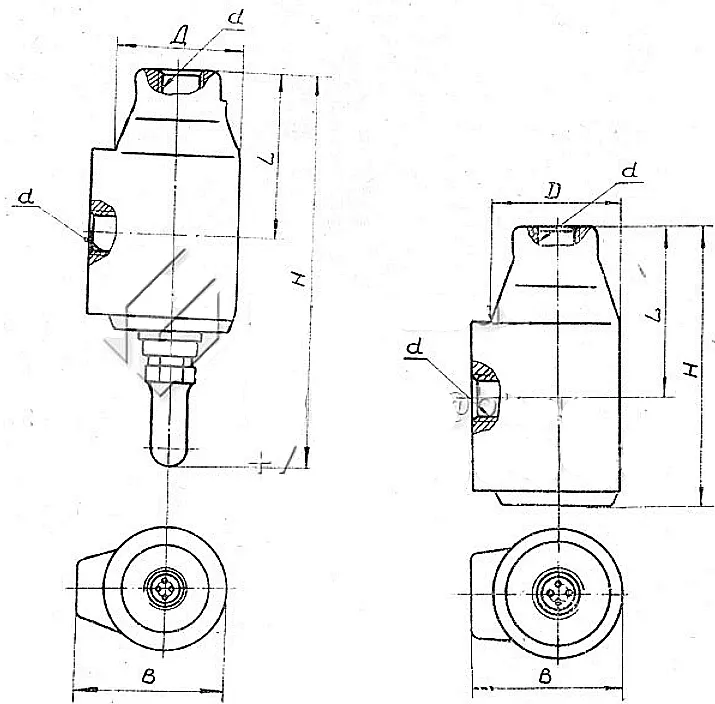

Чертеж габаритных размеров гидроклапана ПК-Р с обозначением параметров Д, В, H, L
| Тип гидроклапана | Д, мм | В, мм | H, мм | L, мм | Тип резьбы |
|---|
| ПК-Р16/20 | 85 | 92 | 225 | 112 | K1/2 |
| ПК-Р20/20 | K3/4 |
| ПК-Р25/20 | 110 | 117 | 228 | 152 | K1 |
| ПК-Р32/20 | K1 1/4 |
Для других модификаций гидроклапанов ПК габаритные размеры близки к указанным, с незначительными отклонениями. Точные размеры уточняйте при заказе.
Код ТН ВЭД и весогабаритные показатели
Гидроклапаны ПК подлежат таможенному оформлению под кодом ТН ВЭД 8481 80 990 0 (прочие клапаны для труб, котлов, резервуаров). Масса устройств варьируется от 6 до 13 кг в зависимости от модели. Габаритные размеры в упаковке не превышают 300х200х150 мм, что удобно для транспортировки.
Пример заказа гидроклапанов ПК (ПК-Р)
Для заказа гидроклапанов ПК необходимо указать модель, например, ПК-Р-25/20, и требуемое количество. Вы можете оставить заявку на нашем сайте, воспользовавшись формой обратной связи, или связаться с нами по телефону. Мы предложим актуальную цену и сроки поставки.
Часто задаваемые вопросы о гидроклапанах ПК (ПК-Р)
Как выбрать подходящую модель гидроклапана ПК для моего оборудования?
Выбор модели гидроклапана ПК зависит от нескольких факторов: требуемой производительности (л/мин), рабочего давления в системе и необходимого значения подпора. По таблице технических характеристик определите модель, которая соответствует вашим параметрам. Если нужен регулируемый подпор, выбирайте модификации с литерой «Р».
Каковы сроки поставки гидроклапанов ПК в регионы России?
Стандартные сроки поставки гидроклапанов ПК по России составляют от 3 до 10 рабочих дней, в зависимости от удаленности региона. Для городов Москва, Санкт-Петербург, Екатеринбург возможна экспресс-доставка в течение 2-3 дней.
Совместимы ли гидроклапаны ПК с импортными гидравлическими маслами?
Гидроклапаны ПК рассчитаны на работу с минеральными маслами, соответствующими ГОСТ. Однако они также совместимы с большинством импортных масел аналогичного класса вязкости и типа, при условии соблюдения температурного режима.
Возможен ли ремонт гидроклапанов ПК в случае износа?
Да, конструкция гидроклапанов ПК позволяет производить ремонт путем замены изношенных деталей, таких как уплотнения, пружины или клапанные элементы. Ремкомплекты доступны для заказа. При необходимости наши специалисты проведут диагностику и ремонт.
